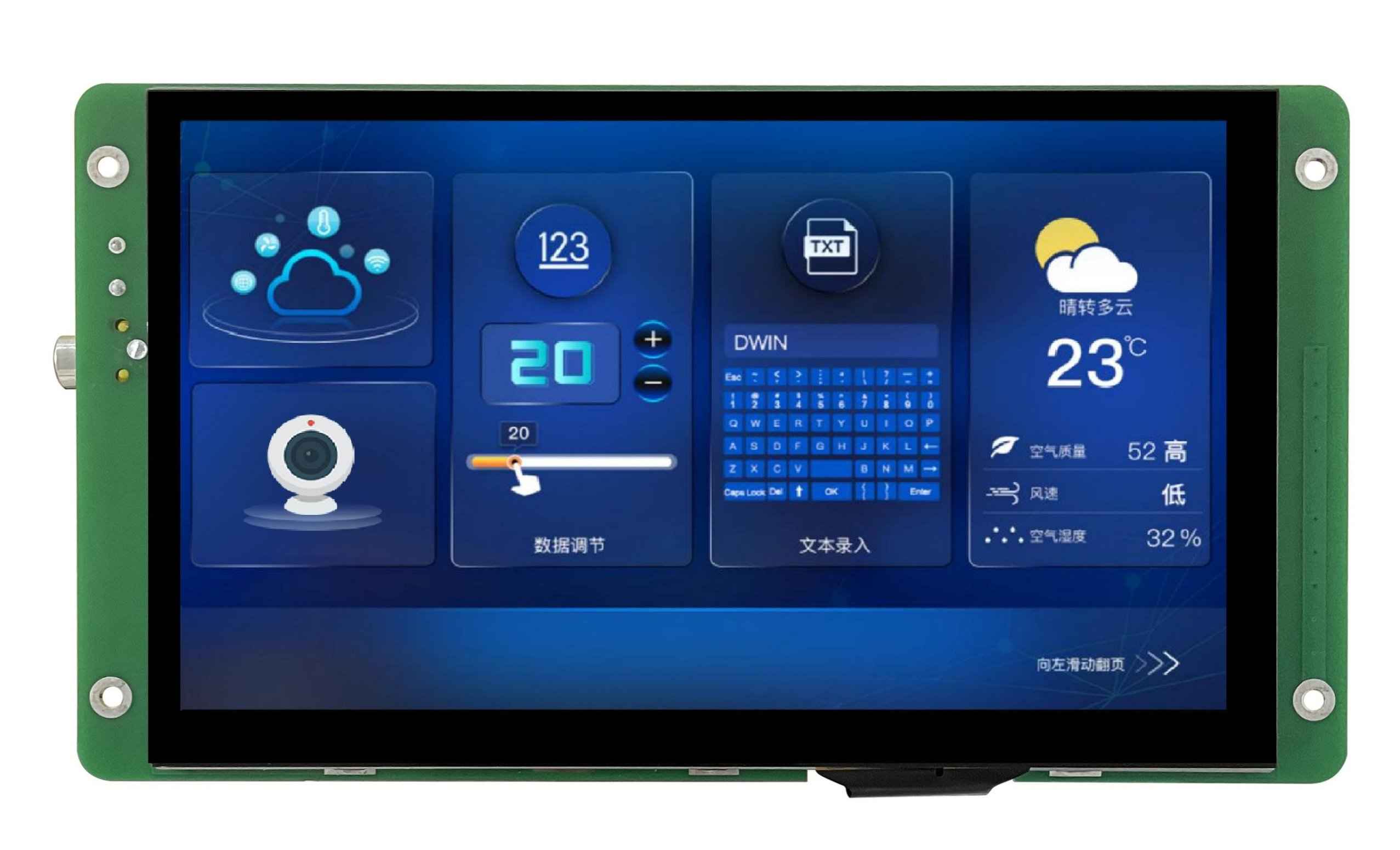

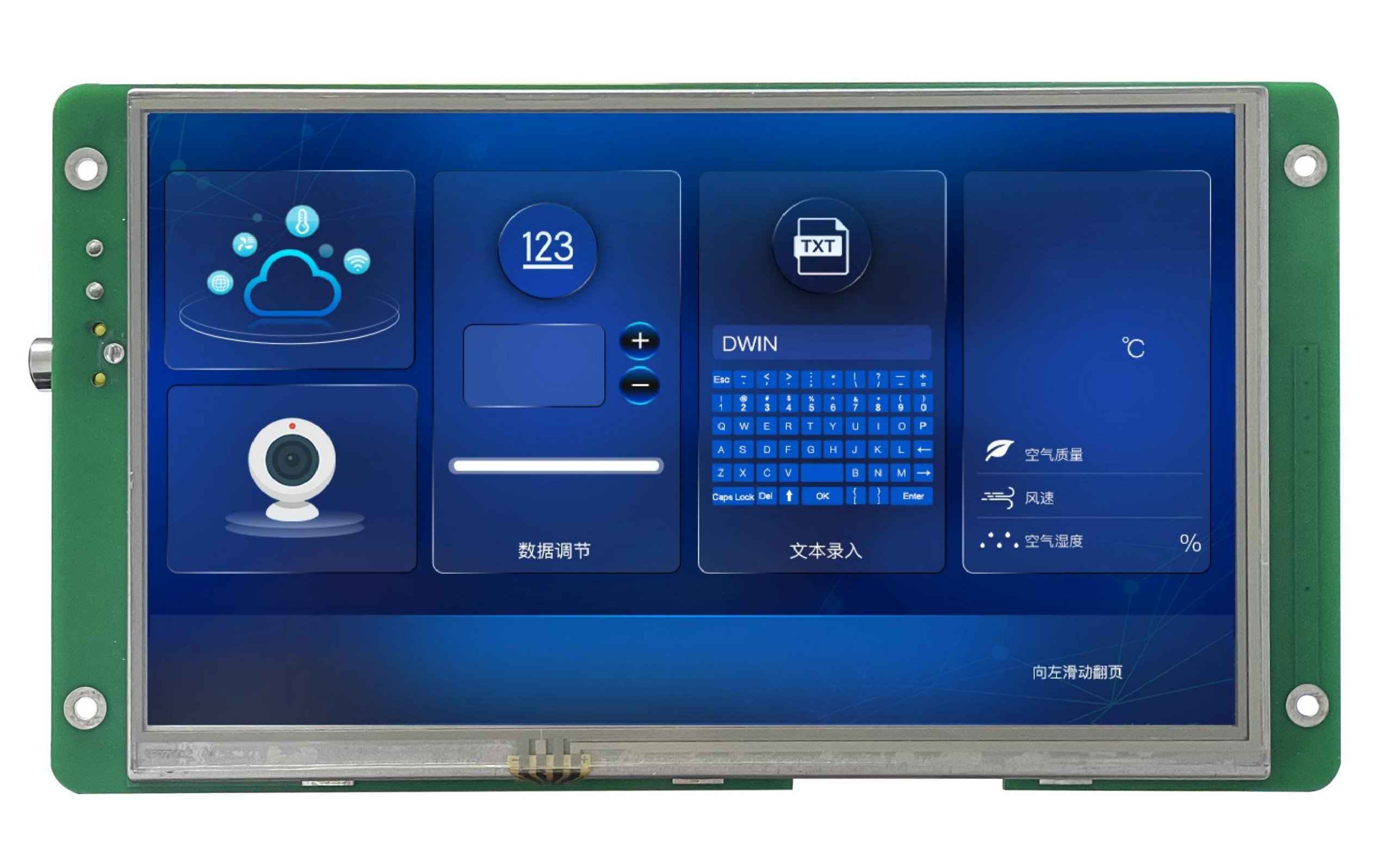

DMG10600T070_26W DWIN T5L2 HMI 7" IPS ЖК-дисплей схемы камеры шины FSK промышленного класса
DMG10600T070_26W DWIN T5L2 HMI 7" IPS ЖК-дисплей схемы камеры шины FSK промышленного класса фото 2
DMG10600T070_26W DWIN T5L2 HMI 7" IPS ЖК-дисплей схемы камеры шины FSK промышленного класса фото 3
DWIN
Отзывов: 0
Артикул: DMG10600T070_26WTC

Описание товара:

  • DMG10600T070_26WTC DWIN T5L2 HMI 7" IPS ЖК-дисплей схемы камеры шины FSK промышленного класса.
  • Основан на T5L2, работает под управлением системы DGUS II промышленного класса.
  • 7.0-дюймовый, разрешение 1024*600 пикселей, 16.7 млн цветов, IPS-TFT-LCD, широкий угол обзора.
  • Сенсорный режим: ёмкостный.
  • Поддерживается воспроизведение видео, музыки.
  • Интерфейс камеры FSK: разъем RCA-AV или разъем 2Pin_5.08mm.
  • Поддержка динамика, воспроизведения музыки, USB-камеры, воспроизведения видео, звукового сигнала.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Индустриальный класс
Диагональ
7.0"
Разрешение
1024×600
Срок жизни
≥ 30 000ч
Яркость
250 nit
Защитное покрытие
Есть
Периферия
DMG10600T070_26WTC Capacitive touch panel, FSK camera interface, RTC / DMG10600T070_26WTR Resistive touch panel, FSK camera interface, RTC
Цветность
16.7M (16777216) 24bit 8R8G8B
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L2 HMI 7" IPS ЖК-дисплей схемы камеры шины FSK промышленного класса
DMG10600T070_26W

2607specification

T5L2 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the
chip, 512KBytes used to store the user database. Rewrite cycle: over
100,000 times

Display Parameters

Color 16.7M colors
LCD Type IPS-TFT-LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85°（L/R/U/D）
Display Area（A.A） 154.08mm (W)×85.92mm (H)
Resolution 1024*600
Backlight LED
Brightness DMG10600T070_26WTC: 250nit
DMG10600T070_26WTR: 250nit
DMG10600T070_26WN: 300nit

Touch Parameters

Type CTP (Capacitive touch panel)
Stucture G+G structure with surface cover of tempered glass
Touch Mode Support point touch and drag
Sureface Hardness 6H
Light Transmittance Over 90%
Lift Over 1,000,000 times touch

Type RTP (Resistive touch panel)
Stucture ITO film + ITO glass
Touch Mode Support point touch and drag
Sureface Hardness 3H
Light Transmittance Over 80%
Lift Over 1,000,000 times touch

Voltage & Current

Power Voltage 6~36V
Operation Current VCC = +12V, Backlight on: 260mA (No camera)
VCC = +12V, Backlight off: 110mA

Reliability Test

Working Temperature -20~70℃
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Conformal  coating Yes

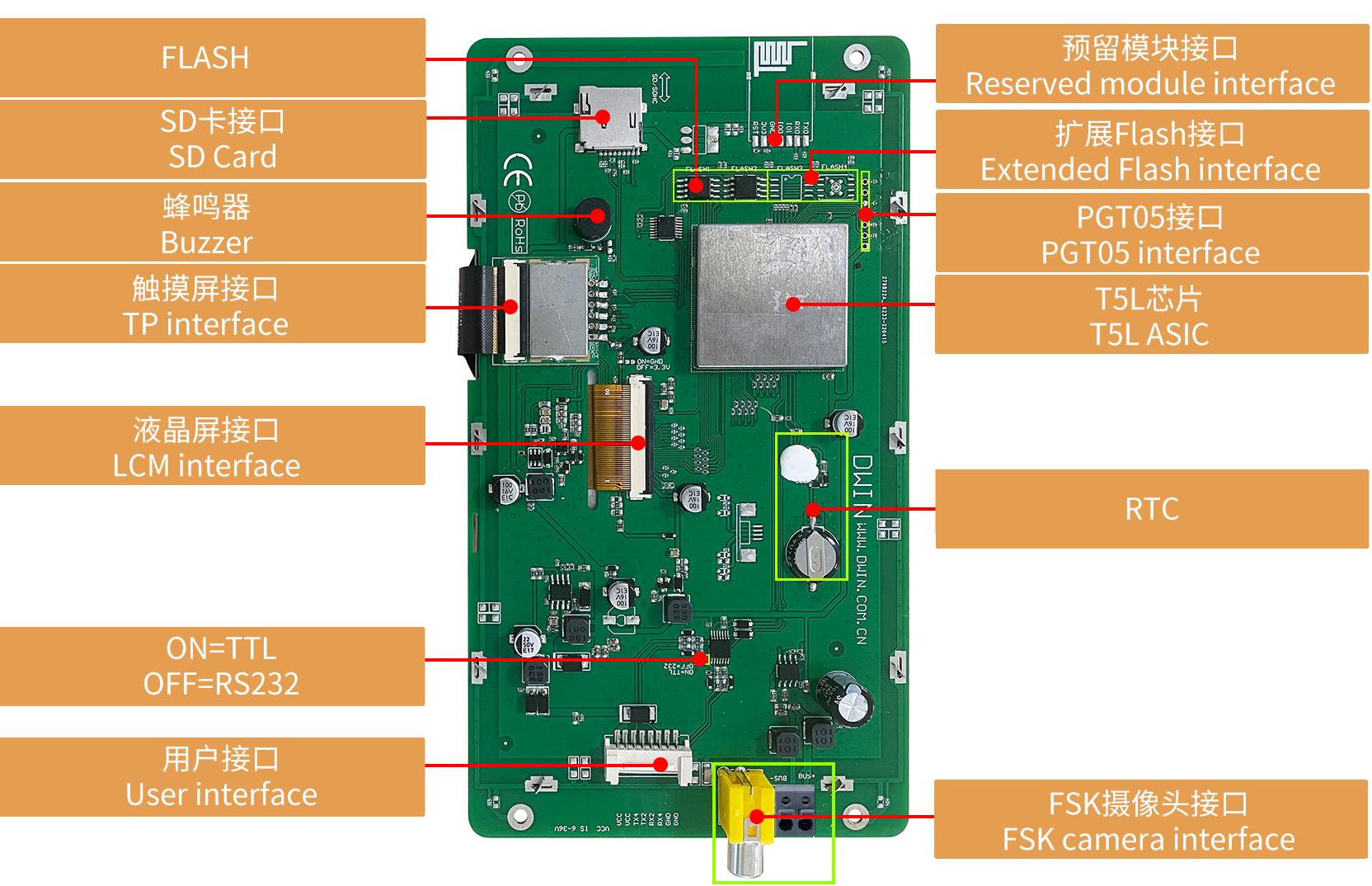

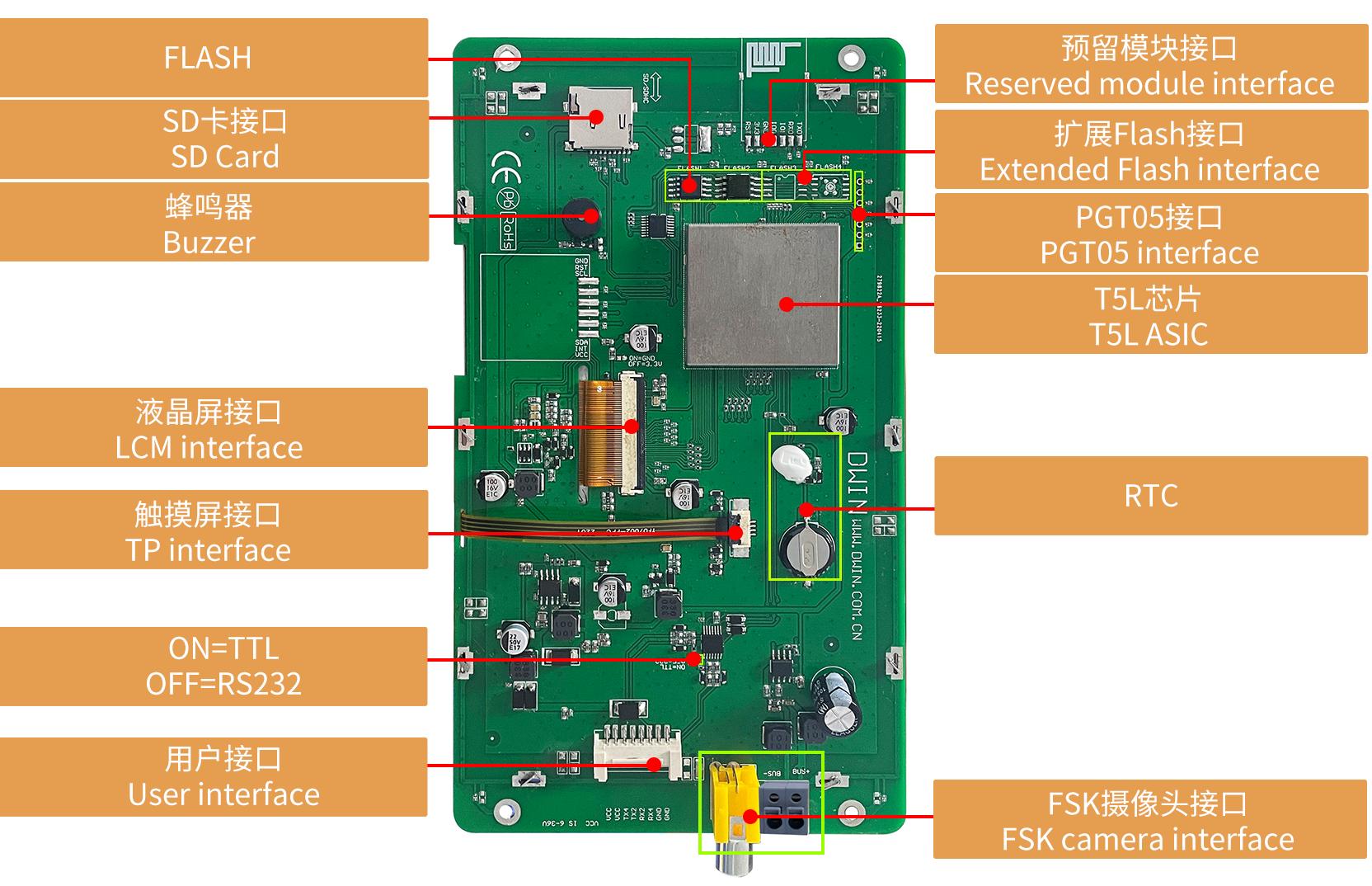

Interface

LCM interface FPC50_0.5mm, RGB interface
Baudrate 3150~3225600bps, typical value of 115200bps
Output Voltage Output 1, Iout = -4mA; 2.7~-3.2 V
Output 0, Iout =-4mA; 0.1~0.4 V
Input Voltage
（RXD） 		Input 1, 2.4~5.5V
Input 0, 0~1.0V
Interface UART2：ON=TTL/CMOS; OFF=RS232
UART4：ON=TTL/CMOS; OFF=RS232(Only available after OS configuration))
User interface 8Pin_2.0mm
SD interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module
interface 		Wi-Fi module: connect to the cloud platform to update remotely
USB module: download files by USB flash disk

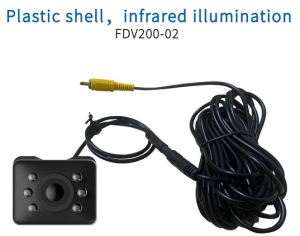

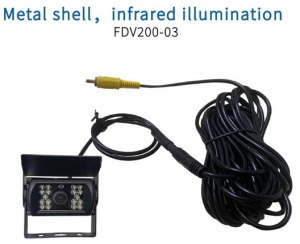

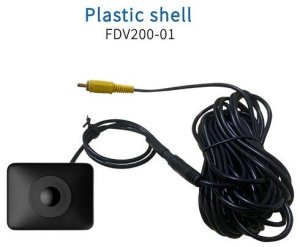

FSK camera interface RCA-AV socket or 2Pin_5.08mm socket
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Peripheral

DMG10600T070_26WTC Capacitive touch panel, FSK camera interface, RTC
DMG10600T070_26WTR Resistive touch panel, FSK camera interface, RTC
DMG10600T070_26WN No touch screen, FSK camera interface, RTC

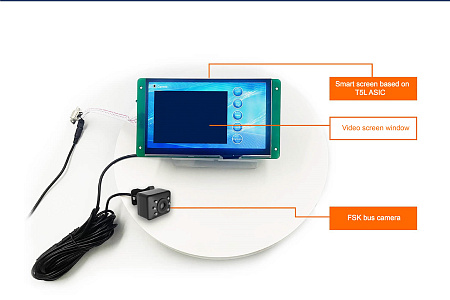

Совместное использование изображений в приложениях промышленного класса

Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
Дисплей
Диагональ 7.0"
Разрешение 1024×600
Срок жизни ≥ 30 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость _26WTC: 250nit / _26WTR: 250nit
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 154.08×85.92
Подсветка LED
Яркость 250 nit
Пользовательский интерфейс и периферия
Периферия DMG10600T070_26WTC Capacitive touch panel, FSK camera interface, RTC / DMG10600T070_26WTR Resistive touch panel, FSK camera interface, RTC
Напряжение и ток
Напряжение питания, В 12...36В, тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток 260mA VCC=12V, max backlight (No camera) 110mA VCC=12V, backlight off (No camera)
Рабочая среда
Рабочая температура -20℃~70℃ (12V @ 60% RH)
Температура хранения -30℃~80℃
Рабочая влажность 10%~90%RH, typical value of 60% RH
Интерфейс
Входной интерфейс UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232(Only available after OS configuration)
Разъем 8Pin_2.0mm
Формат данных UART2: N81 UART4: N81/E81/O81/N82 , 4 modes (OS configuration)
Информация об ASIC
ASIC T5L T5L2
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2023-03-17
Datasheet
Размеры
Размеры (ШxВxГ), мм 90.50×105.41×23.4
Сенсорные параметры
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Вес и габариты
Ширина (мм) 5.41
Вес (грамм) 285
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG10600T070_26WTC
