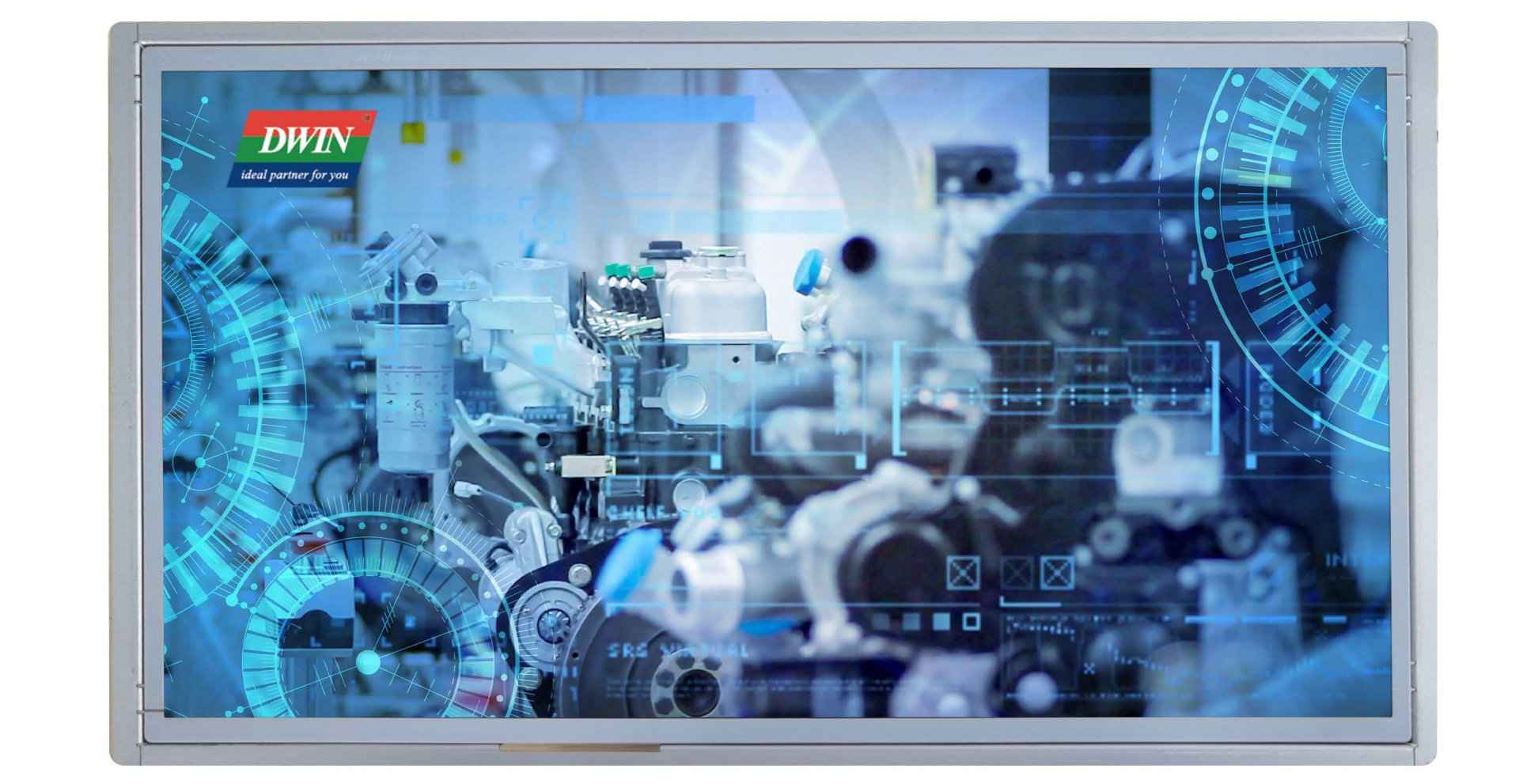

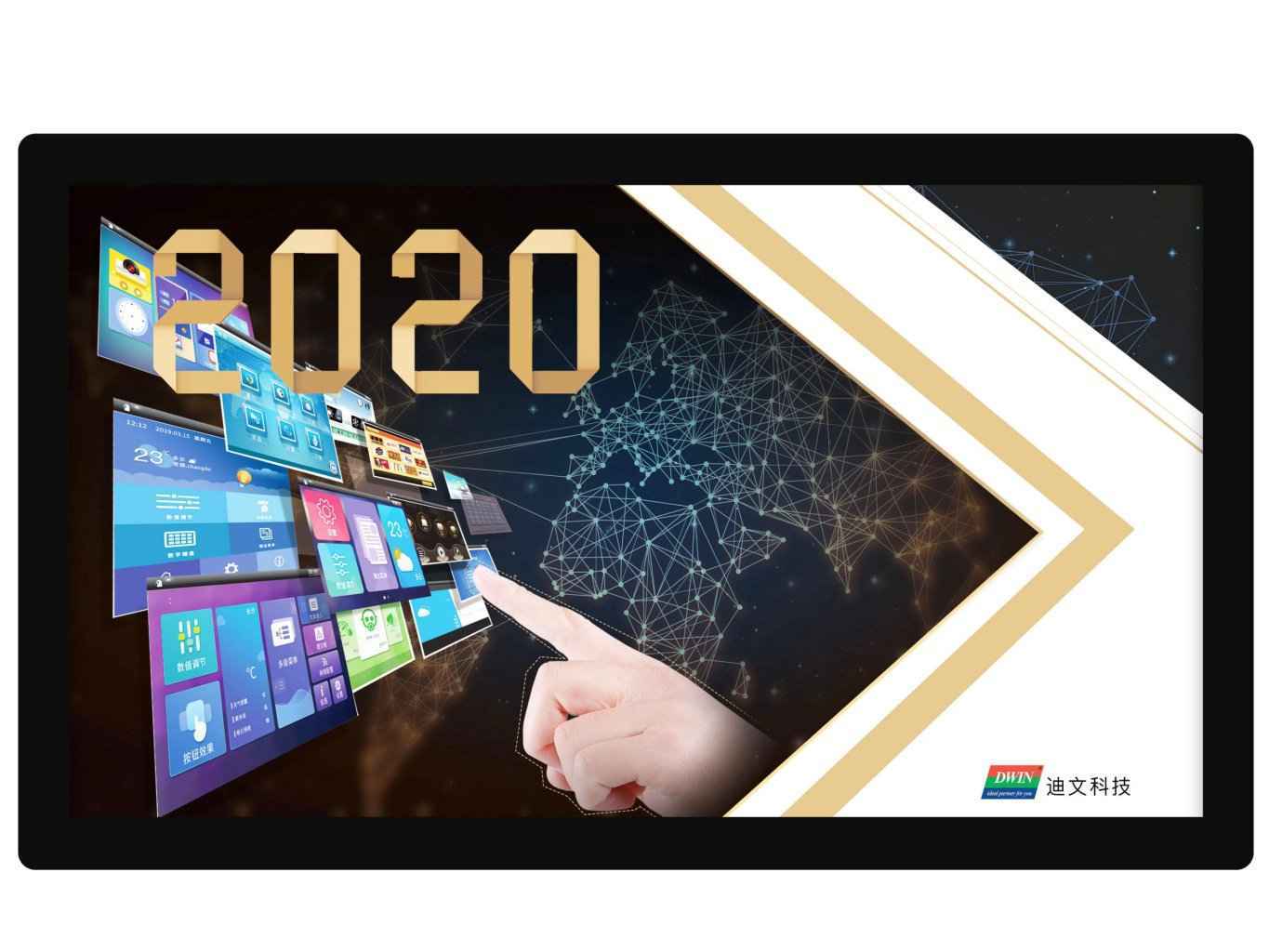

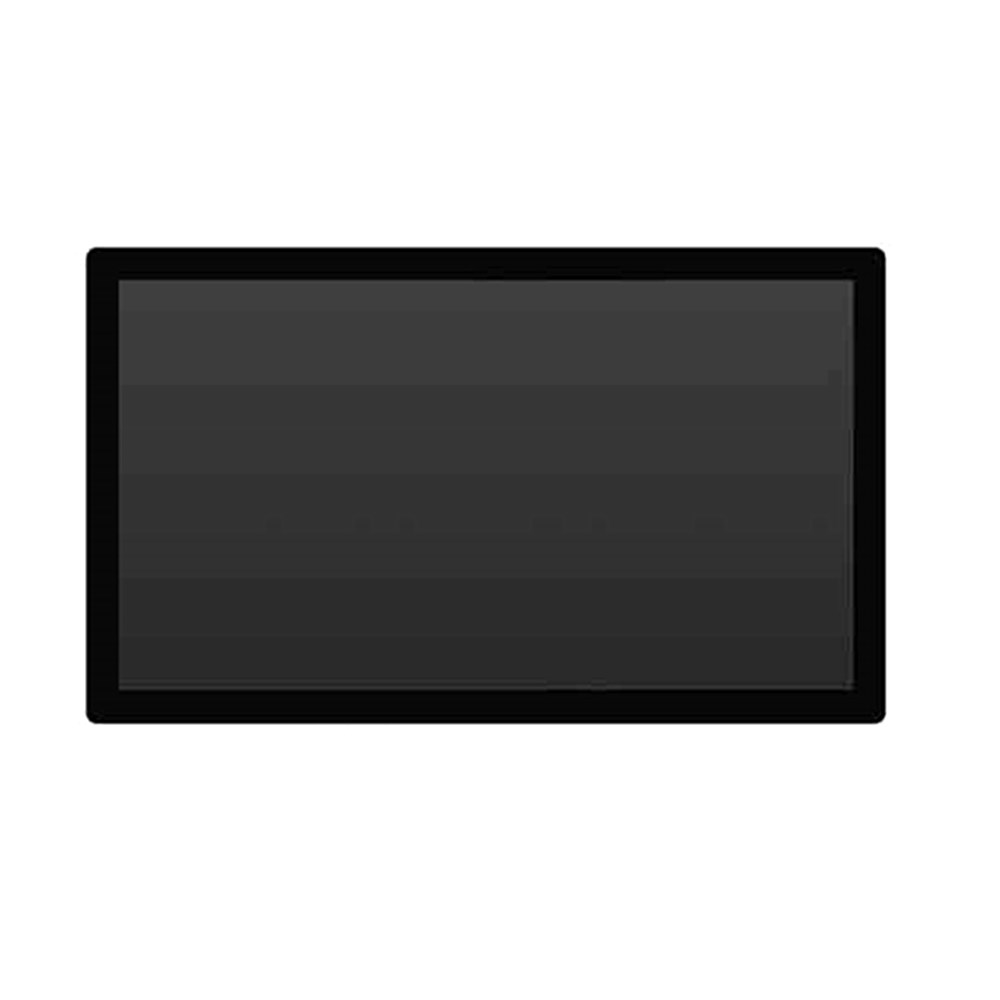

DMG19108C215_03W DWIN T5L2 UART 21.5" AIoT IPS ЖК-дисплей коммерческого класса
17 518.54 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WN
-
-
Яркость [Дисплей]
-
180 nit
-
200 nit
-
-
DMG19108C215_03W
DWIN 21.5-дюймовый, разрешение 1920*1080 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора. Система AIoT LCM TA
- На основе T5L2, система AIoT LCM TA коммерческого класса.
- 21.5-дюймовый, разрешение 1920*1080 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора.
- HMI Config_V1.0.2.7 для перелистывания страниц и сенсорного управления.
- Все инструменты для графических интерфейсов AIOT V1.0 для передачи видео и изображений.
- Угол обзора IPS: 85/85/85/85 (CR≥10).
- С двухъядерным графическим интерфейсом и ОС, графическим интерфейсом с богатыми элементами управления, ядро DWIN OS открыто для пользователя для второй разработки.
DWIN T5L2 UART 21.5" AIoT LCM ЖК-дисплей коммерческого класса
DMG19108C215_03W
DWIN 21.5-дюймовый, разрешение 1920*1080 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора. Система AIoT LCM TA
- Степень применения [Основные параметры]
- Коммерческий класс
- Диагональ [Дисплей]
- 21.5"
- 3D-данные [3D-данные]
- 9080
- Разрешение [Дисплей]
- 1920×1080
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Размеры (ШxВxГ), мм [Размеры]
- 389.16×248.60×16.70
- Установочные размеры, мм [Размеры]
- 476.06×267.88
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Яркость [Дисплей]
- 03WTC: 180 нит / 03WTR: 160 нит / 03WN: 200 нит
- Угол обзора(V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (L/R/T/B)
- Область отображения (Active Area, A.A.) [Дисплей]
- 476.06×267.88
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- CTP (емкостная сенсорная панель)
- Структура [Сенсорные параметры]
- Конструкция G+FF с поверхностным покрытием из закаленного стекла Asahi
- Сенсорный режим [Сенсорные параметры]
- Поддержка точки касания и перетаскивания
- Твердость поверхности [Сенсорные параметры]
- 6H
- Светопропускание [Сенсорные параметры]
- Более 85%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 раз
- Тип Touch [Сенсорные параметры]
- RTP (резистивная сенсорная панель)
- Структура [Сенсорные параметры]
- Пленка ITO + стекло ITO
- Сенсорный режим [Сенсорные параметры]
- Поддержка точки касания и перетаскивания
- Твердость поверхности [Сенсорные параметры]
- 3H
- Светопропускание [Сенсорные параметры]
- Более 80%
- Срок жизни [Сенсорные параметры]
- Более 1 000 000 раз
- Напряжение питания, В [Напряжение и ток]
- 12~36В
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Рабочий ток [Напряжение и ток]
- VCC=12 В, максимальная подсветка 1010 мА. VCC=12 В, подсветка выключена 370 мА
- Рабочая температура [Рабочая среда]
- -10℃~60℃
- Температура хранения [Рабочая среда]
- -20℃~60℃
- Рабочая влажность [Рабочая среда]
- 10%~90% относительной влажности
- LCM интерфейс [Интерфейс]
- FPC32 1.0mm, LVDS interface
- RTP интерфейс [Интерфейс]
- FPC5_1.0 мм
- CTP интерфейс [Интерфейс]
- Структура COB, интерфейс IIC
- Скорость передачи данных [Интерфейс]
- 5400~11.0592 Мбит/с, тип. 115200 бит/с
- Выходное напряжение [Интерфейс]
- Выход 1: Iout = 4 мА; 4.78~5.0В. Выход 0: Iвых = -4 мА; 0~0.4 В
- Входное напряжение (RXD) [Интерфейс]
- Вход 1: Iin = 4 мА; 2.5~5.0В. Вход 0: Iin = -4 мА; 0~1.0В

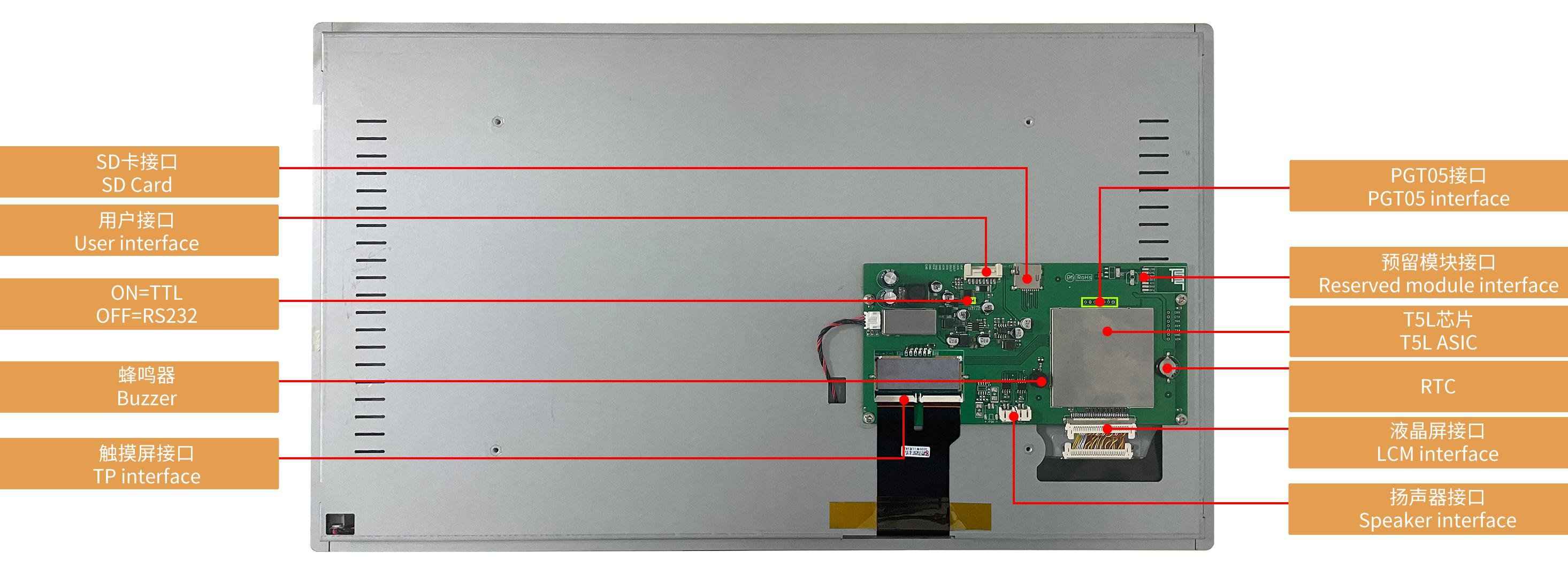

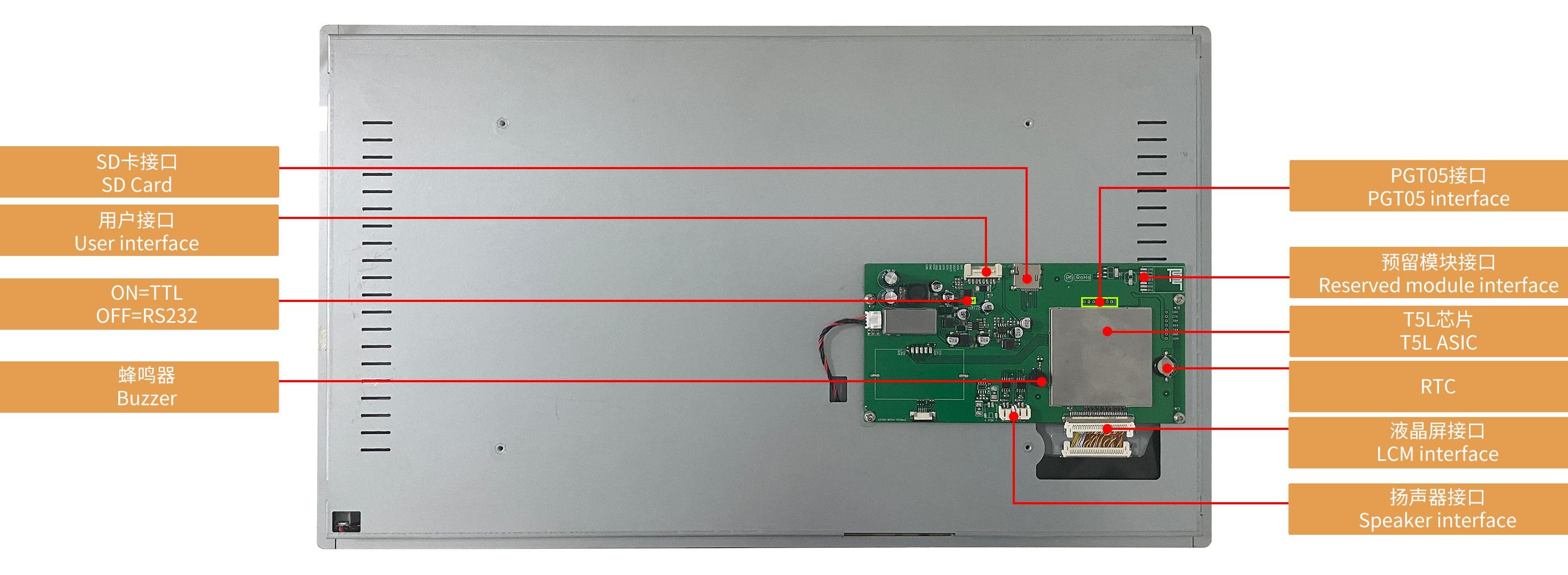

- Пользовательский интерфейс [Интерфейс]
- Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с=TTL/CMOS; ВЫКЛ.=RS232

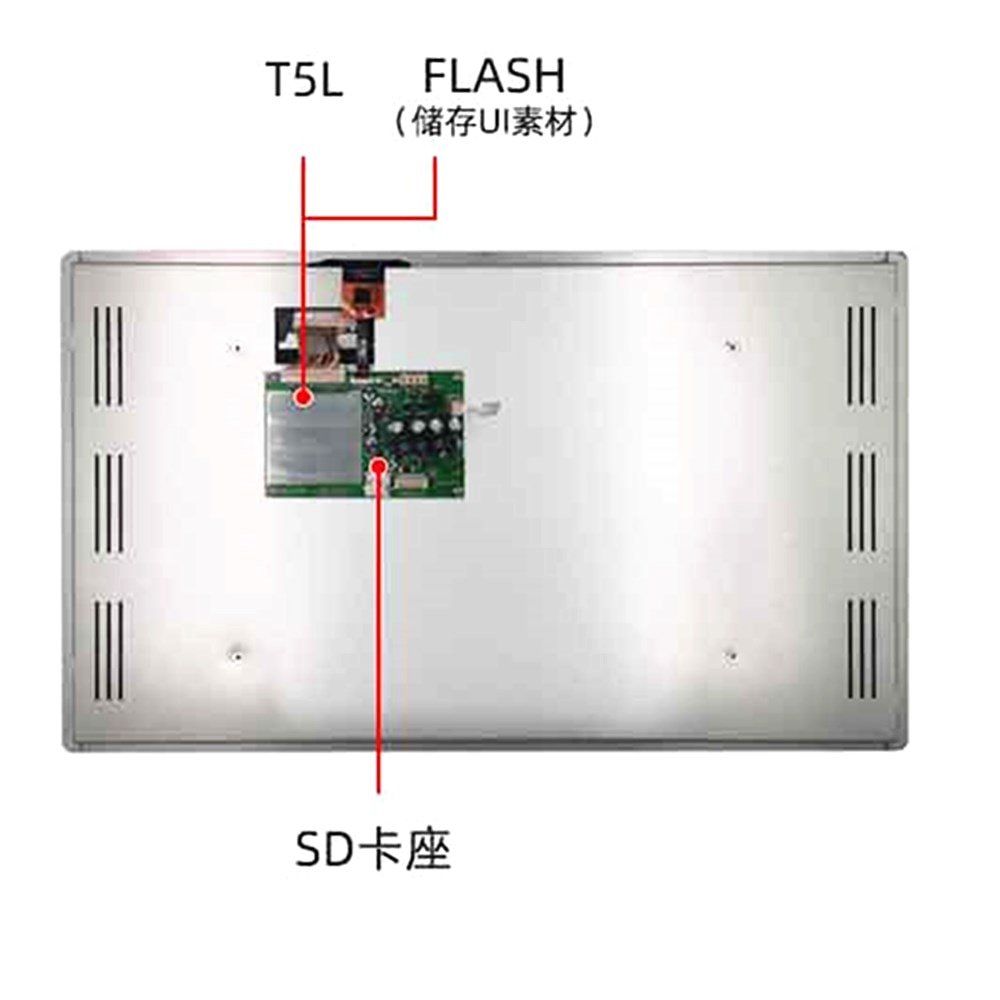

- Flash расширение [Память]
- 512 Мбайт флэш-памяти NAND для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
- Зуммер [Интерфейс]
- Двухканальный стерео зуммер: 2 контакта_2.0 мм * 2
- SD card slot [Интерфейс]
- FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
- RTC (Super-capacitor) [Интерфейс]
- Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
- Разъем [Интерфейс]
- 8Pin_2.0mm 2.4
- Формат данных [Интерфейс]
- N81
- Номинальная мощность [Электрические характеристики]
- <15 Вт
- Зарезервированный интерфейс модуля [Интерфейс]
- Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
- PGT05 интерфейс [Интерфейс]
- Когда экран случайно выходит из строя, PGT05 можно использовать для обновления ядра DGUS и улучшения качества продукта.
- Видео [Видео]
- https://cdn.globalso.com/dwin-global/style/global/video/DMG19108C215_03WTC.mp4
- ASIC T5L [Информация об ASIC]
- T5L2
- T5L2 ASIC [Информация об ASIC]
- Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
- Datasheet [Datasheet]
- ЗагрузитьЗагрузитьЗагрузить
- Версия Datasheet [Datasheet]
- 2022-03-18
- Гарантия
- 1 год
- Страна бренда
- Китай
Datasheet
-
DMG19108C215_03WTC.pdf — Размер 2813.3Кб
-
DMG19108C215_03WTR.pdf — Размер 2813.5Кб
-
DMG19108C215_03WN.pdf — Размер 2870.5Кб
