DWIN
Товар участвует в акции:
DWIN
Артикул: EKT041

Описание товара:

EKT041

На базе T5L1 ASIC 4.1 дюйма, 720xRGBx720, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

  • CTP с IPS-экраном DWIN 720xRGBx720.
  • На базе T5L1 ASIC 4,1 дюйма, 720xRGBx720, 16,7 Млн цветов, IPS-экран.
  • Емкостный сенсорный экран (структура G+G).
  • Интерфейс TTL, соединительный провод FCC 50Pin-0.5 мм.
  • Несколько пользовательских интерфейсов (I/Os, CAN, PWM, AD, UARTs) для отладки.
  • Загрузка через SD-карту или онлайн-последовательный порт с помощью ИНСТРУМЕНТА DGUS.
  • Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
  • Дополнительная двойная система разработки: DGUS II (инструмент графического интерфейса со встроенными модулями пользовательского интерфейса) /TA (набор инструкций), который можно переключать, загружая ядро через SD-карту.
  • Свободный угол обзора IPS: 85/85/85/85 (L/R/U/D).
  • С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатым встроенным сенсорным управлением и управлением дисплеем в инструменте DGUS. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка программирования DWIN OS или языка KEIL C51.

Характеристики:
Степень применения
Функциональная плата разработки
Диагональ
4.1"
Разрешение
Срок жизни
≥ 20 000ч
Яркость
Размеры (ШxВxГ), мм
115.6×95.8×15.6
Вес нетто
85
Установочные размеры, мм
75x75
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

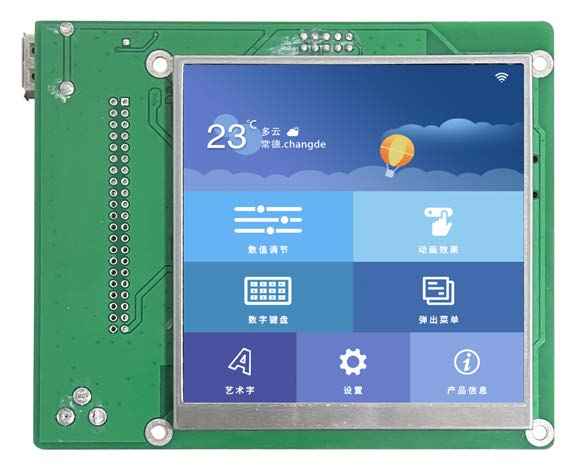

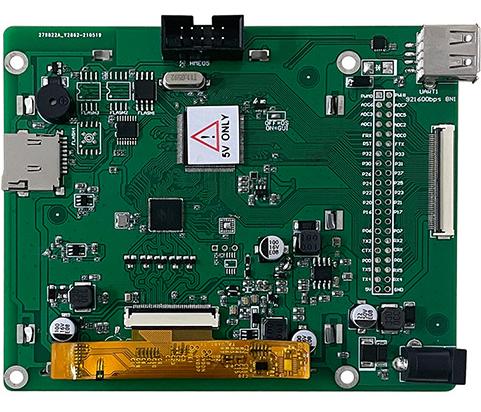

DWIN EKT041 T5L1 UART HMI 4.1" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT041

На базе T5L1 ASIC 4.1 дюйма, 720xRGBx720, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

EKT041

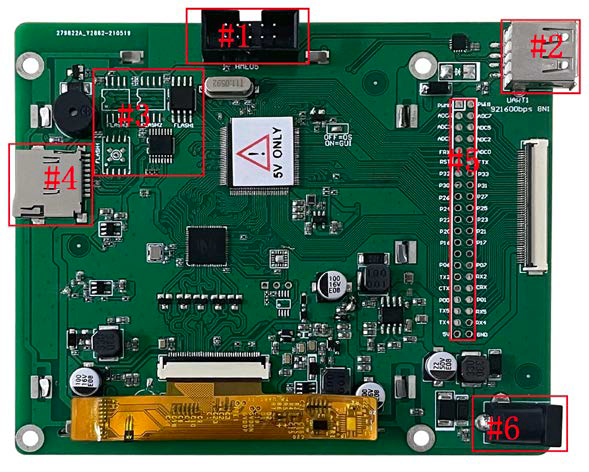

Описание интерфейса

1# Интерфейс JTAG, может подключаться к PGT05 (базовое обновление приложения) или подключаться к HME05 (эмуляция отладки)
2# Интерфейс USB, подключение к UART1
3# Расширьте интерфейс Flash, который можно расширить до 64 Мбайт NOR FLASH или FLASH. NAND FLASH необходимо припаять к позиции FLASH 4
4# Интерфейс записи SD-карт
5# 2.54mm сквозная площадка, ведет к пользовательскому интерфейсу ресурсов, 20 интерфейсов ввода-вывода, 3 последовательных порта UART, 1 порт CAN, 7 интерфейсов AD, 2 интерфейса PWM
6# Интерфейс питания с широким напряжением 6-36 В


Внешний интерфейс

Таблица контактов внешнего интерфейса
PIN Определение Описание
1# GND Common ground
2# RX4 UART4 Прием данных
3# RX5 UART5 Прием данных
4# P01 I / O mouth
5# CRX Прием данных интерфейса CAN
6# RX2 UART2 прием данных
7# P07 I/O
8# P15 I/O
9# P17 I/O
10# P21 I/O
11# P23 I/O
12# P25 I/O
13# P27 I/O
14# P31 I/O
15# P33 I/O
16# FTX Прием данных приемопередатчика FSK
17# ADC0 AD input
18# ADC2 AD input
19# ADC5 AD input
20# ADC7 AD input
21# PWM1 16-битный ШИМ-выход

Application

1 (3)
1 (4)


Function working principle
8 PIN 2.0


Характеристики

Основные параметры
Степень применения Функциональная плата разработки
Дисплей
Диагональ 4.1"
Разрешение 720×720 Другие товары
Срок жизни ≥ 20 000ч
Яркость 300 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85/85/85/85 (Л/П/У/Д)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 74.0×74.0
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 115.6×95.8×15.6
Вес нетто 85
Установочные размеры, мм 75x75
Пользовательский интерфейс и периферия
Периферия Емкостная сенсорная панель, Зуммер
UI Version TA / DGUS II (предварительно установленные DGUSⅡ)
Напряжение и ток
Напряжение питания 6~36В
Рабочий ток VCC = +12В, подсветка включена, 175 мА VCC = +12 В, подсветка выключена, 80 мА
Рабочая среда
Рабочая температура Относительная влажность 60% при напряжении 5 В
Температура хранения -30~80℃
Рабочая влажность 10%~90% относительной влажности
Interface
FSK Bus Да
CAN Есть
Интерфейс
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение  Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4–5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD Да (SDHC/FAT32 Формат)
Разъем 50Pin-0.5мм FCC
USB да Другие товары
PGT05 интерфейс Интерфейс JTAG, может подключаться к (базовое обновление приложения) или подключаться к HME05 (эмуляция отладки)
Интерфейс UART1: TTL
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory База данных пользователей объемом 512 Кбайт Данные сохраняются при выключении питания
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Микросхема собственной разработки DWIN. Массовое производство в 2019 году, чип с двумя ядрами 600 МГц, ядро ​​​​графического интерфейса и ядро ​​​​ОС, 1 МБ Nor Flash на чипе, 512 КБ, используемые для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-09-27
Datasheet
Вес и габариты
Высота (мм) 47
Ширина (мм) 160
Вес (грамм) 85
Прочие
Гарантия 1 год
Страна бренда Китай
