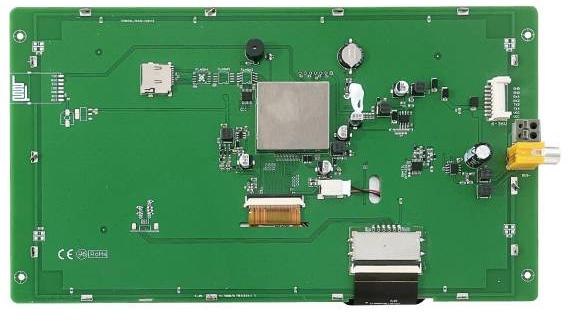

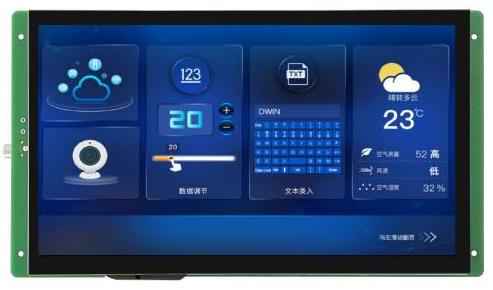

DMG10600T101_26W DWIN T5L2 HMI 10.1" IPS ЖК-дисплей с шиной FSK 1024x600 промышленного класса
DMG10600T101_26W DWIN T5L2 HMI 10.1" IPS ЖК-дисплей с шиной FSK 1024x600 промышленного класса
DMG10600T101_26W DWIN T5L2 HMI 10.1" IPS ЖК-дисплей с шиной FSK 1024x600 промышленного класса
DMG10600T101_26W DWIN T5L2 HMI 10.1" IPS ЖК-дисплей с шиной FSK 1024x600 промышленного класса
( 0 отзывов)
Артикул:
10 258.50 ₽
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WTR
  • -
Яркость [Дисплей]
  • 250 nit
  • -
шт
Задать вопрос
Узнать о снижении цены В план покупок
  • DMG10600T101_26W DWIN T5L2 HMI 10.1" IPS ЖК-дисплей с шиной FSK 1024x600 промышленного класса.
  • Основан на T5L2, работает под управлением системы DGUS II, промышленный класс.
  • 10.1-дюймовый, разрешение 1024*600 пикселей, 16,7 млн цветов, IPS-TFT-LCD, широкий угол обзора.
  • Экран решения для камеры шины FSK.
  • Емкостный / резистивный / без сенсорного экрана не поддерживается.
  • Поддерживается воспроизведение видео, музыки.
  • Интерфейс камеры FSK: разъем RCA-AV или разъем 2Pin_5.08mm.
  • Поддержка динамика, воспроизведения музыки, USB-камеры, воспроизведения видео, звукового сигнала.

DWIN T5L2 HMI 10.1" IPS ЖК-дисплей с шиной FSK 1024x600 промышленного класса
DMG10600T101_26W

ASIC

T5L2 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the
chip, 512KBytes used to store the user database.

Display Parameters

Color 16.7M colors
LCD Type IPS
Viewing Angle Wide viewing angle, 85°/85°/85°/85°(L/R/U/D)
Display Area(A.A) 222.72mm (W)×125.28mm (H)
Resolution 1024*600
Backlight LED
Brightness DMG10600T101_26WTC: 250nit
DMG10600T101_26WTR: 250nit
DMG10600T101_26WN: 300nit

Touch Parameters

Type CTP (Capacitive touch panel)
Stucture G+G structure with surface cover of tempered glass
Touch Mode Support point touch and drag
Sureface Hardness 6H
Light Transmittance Over 90%
Lift Over 1,000,000 times touch

Type RTP (Resistive touch panel)
Stucture ITO film + ITO glass
Touch Mode Support point touch and drag
Sureface Hardness 3H
Light Transmittance Over 80%
Lift Over 1,000,000 times touch

Voltage & Current

Power Voltage 6~36V
Operation Current VCC = +12V, Backlight on: 260mA
VCC = +12V, Backlight off: 110mA

Reliability Test

Working Temperature -20~70℃
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Conformal  coating Yes

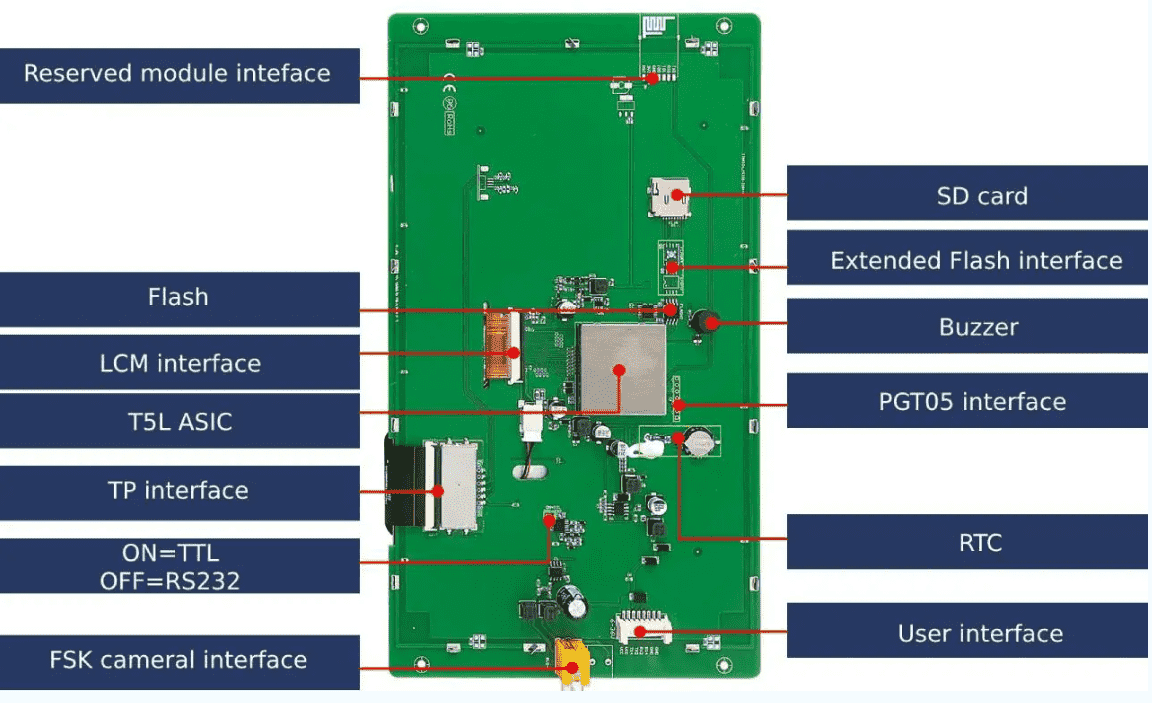

Interface

LCM interface FPC50_0.5mm, RGB interface
Baudrate 3150~3225600bps, typical value of 115200bps
Output Voltage Output 1, Iout = -4mA; 2.7~-3.2 V
Output 0, Iout =-4mA; 0.1~0.4 V
Input Voltage
(RXD)
Input 1, 2.4~5.5V
Input 0, 0~1.0V
Interface UART2:ON=TTL/CMOS; OFF=RS232
UART4:ON=TTL/CMOS; OFF=RS232(Only available after OS configuration))
User interface 8Pin_2.0mm
SD interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module
interface
Wi-Fi module: connect to the cloud platform to update remotely
USB module: download files by USB flash disk
FSK camera interface RCA-AV socket or 2Pin_5.08mm socket
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Peripheral

DMG10600T101_26WTC Capacitive touch panel, FSK camera interface, RTC
DMG10600T101_26WTR Resistive touch panel, FSK camera interface, RTC
DMG10600T101_26WN No touch screen, FSK camera interface, RTC

Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.

Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.


Степень применения [Основные параметры]
Индустриальный класс
Диагональ [Дисплей]
10.1"
Разрешение [Дисплей]
1024×600
Срок жизни [Дисплей]
≥ 30 000ч
Защитное покрытие [Основные параметры]
Есть
Цветность [Дисплей]
16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея [Дисплей]
IPS, TFT LCD
Яркость [Дисплей]
_WTC 250nit / _WTR 200nit / _WTN 250nit
Угол обзора(V.A.) [Дисплей]
Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270° [Дисплей]
Есть
Область отображения (Active Area, A.A.) [Дисплей]
222.72×125.28
Область просмотра (View Area, V.A.) [Дисплей]
222.72×125.28
Подсветка [Дисплей]
LED
Тип Touch [Сенсорные параметры]
CTP (емкостная сенсорная панель)
Структура [Сенсорные параметры]
G+G structure with surface cover of tempered glass
Сенсорный режим [Сенсорные параметры]
Support point touch and drag
Твердость поверхности [Сенсорные параметры]
6H
Светопропускание [Сенсорные параметры]
Более 90%
Срок жизни LED [Сенсорные параметры]
Over 1 000 000 times touch
Тип Touch [Сенсорные параметры]
RTP (Resistive touch screen)
Структура [Сенсорные параметры]
ITO film + ITO glass
Сенсорный режим [Сенсорные параметры]
Support point touch and drag
Твердость поверхности [Сенсорные параметры]
3H
Светопропускание [Сенсорные параметры]
Over 80%
Срок жизни [Сенсорные параметры]
Over 1,000,000 times touch
Напряжение питания, В [Напряжение и ток]
6...36В, тип. 12V
Напряжение питания, тип. [Напряжение и ток]
12V
Рабочий ток [Напряжение и ток]
VCC=12V, max backlight 260mA. VCC=12V, backlight off 110mA
Рабочая температура [Рабочая среда]
-20...70℃ (12V @ 60% RH)
Температура хранения [Рабочая среда]
-30...80℃
Рабочая влажность [Рабочая среда]
10%~90%RH, typical value of 60% RH
LCM интерфейс [Интерфейс]
FPC50 0.5mm, RGB interface
RTP интерфейс [Интерфейс]
4Pin_1.0mm interface
CTP интерфейс [Интерфейс]
COB structure, IIC interface
FSK Bus [Interface]
Да
FSK Bus Interface [Interface]
RCA-AV socket or 2Pin_5.08mm socket
Скорость передачи данных [Интерфейс]
3150~3225600bps, typical value of 115200bps
Входной интерфейс [Интерфейс]
UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232 Only available after OS configuration)
Разъем [Интерфейс]
8Pin_2.0mm
Формат данных [Интерфейс]
UART2: N81 UART4: N81/E81/O81/N82 OS configuration)
Номинальная мощность [Электрические характеристики]
<5W
В наличии
Да
Datasheet [Datasheet]
ЗагрузитьЗагрузитьЗагрузить
Версия Datasheet [Datasheet]
2022-06-15
Гарантия
1 год
Страна бренда
Китай
