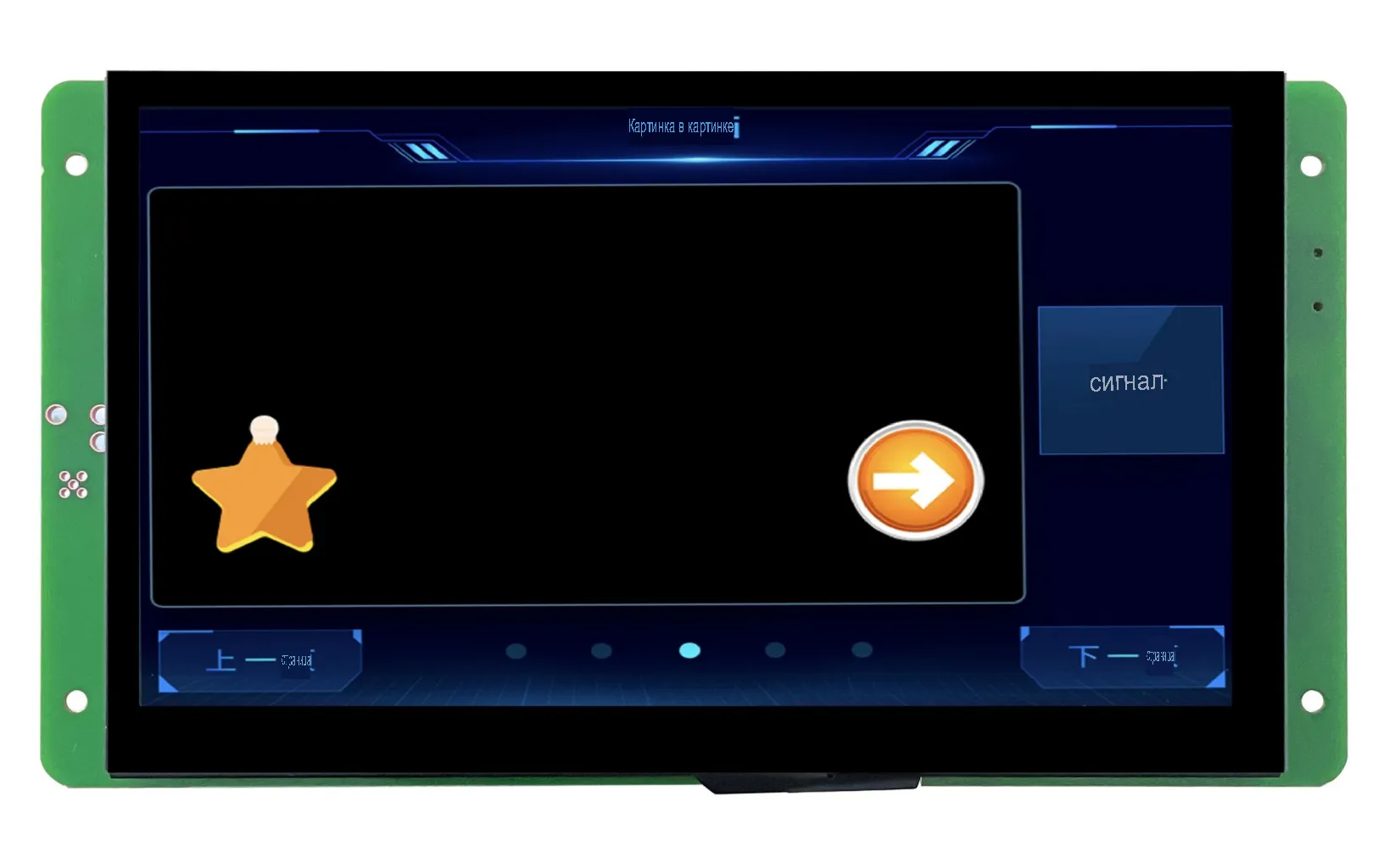

DMG10600C070_25W DWIN T5L2 HMI 7" IPS ЖК-дисплей схемы камеры шины FSK коммерческого класса
7 140.31 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WTCZ02
-
WTR
-
-
Яркость [Дисплей]
-
250 nit
-
-
- DMG10600C070_25W DWIN T5L2 HMI 7" IPS ЖК-дисплей схемы камеры шины FSK коммерческого класса.
- Основан на T5L2, работает под управлением системы DGUS II промышленного класса.
- 7.0-дюймовый, разрешение 1024*600 пикселей, 16.7 млн цветов, IPS-TFT-LCD, широкий угол обзора.
- Поддерживается воспроизведение видео, музыки.
- Интерфейс камеры FSK: разъем RCA-AV или разъем 2Pin_5.08mm.
- Поддержка динамика, воспроизведения музыки, USB-камеры, воспроизведения видео, звукового сигнала.
DWIN T5L2 HMI 7" IPS ЖК-дисплей схемы камеры шины FSK коммерческого класса
DMG10600C070_25W
| T5L2 ASIC |
Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times |
Display Parameters
| Color | 16.7M colors |
| LCD Type | IPS-TFT-LCD |
| Viewing Angle | Wide viewing angle, 85°/85°/85°/85°（L/R/U/D） |
| Display Area（A.A） | 154.08mm (W)×85.92mm (H) |
| Resolution | 1024*600 |
| Backlight | LED |
| Brightness |
DMG10600C070_25WTC: 250nit DMG10600C070_25WTR: 250nit |
Touch Parameters
| Type | CTP (Capacitive touch panel) |
| Stucture | G+G structure with surface cover of tempered glass |
| Touch Mode | Support point touch and drag |
| Sureface Hardness | 6H |
| Light Transmittance | Over 90% |
| Lift | Over 1,000,000 times touch |
| Type | RTP (Resistive touch panel) |
| Stucture | ITO film + ITO glass |
| Touch Mode | Support point touch and drag |
| Sureface Hardness | 3H |
| Light Transmittance | Over 80% |
| Lift | Over 1,000,000 times touch |
Voltage & Current
| Power Voltage | 6~36V |
| Operation Current | VCC = +12V, Backlight on: 310mA (No camera) |
| VCC = +12V, Backlight off: 110mA |
Reliability Test
| Working Temperature | -20~70℃ |
| Storage Temperature | -30~80℃ |
| Working Humidity | 10%~90%RH |
| Conformal coating | Yes |
Interface
| LCM interface | FPC50_0.5mm, RGB interface |
| Baudrate | 3150~3225600bps, typical value of 115200bps |
| Output Voltage | Output 1, Iout = -4mA; 2.7~-3.2 V |
| Output 0, Iout =-4mA; 0.1~0.4 V | |
|
Input Voltage （RXD） |
Input 1, 2.4~5.5V |
| Input 0, 0~1.0V | |
| Interface |
UART2：ON=TTL/CMOS; OFF=RS232 UART4：ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)) |
| User interface | 8Pin_2.0mm |
| SD interface | FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s |
| FSK camera interface | RCA-AV socket or 2Pin_5.08mm socket |
| PGT05 interface | When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal |
Peripheral

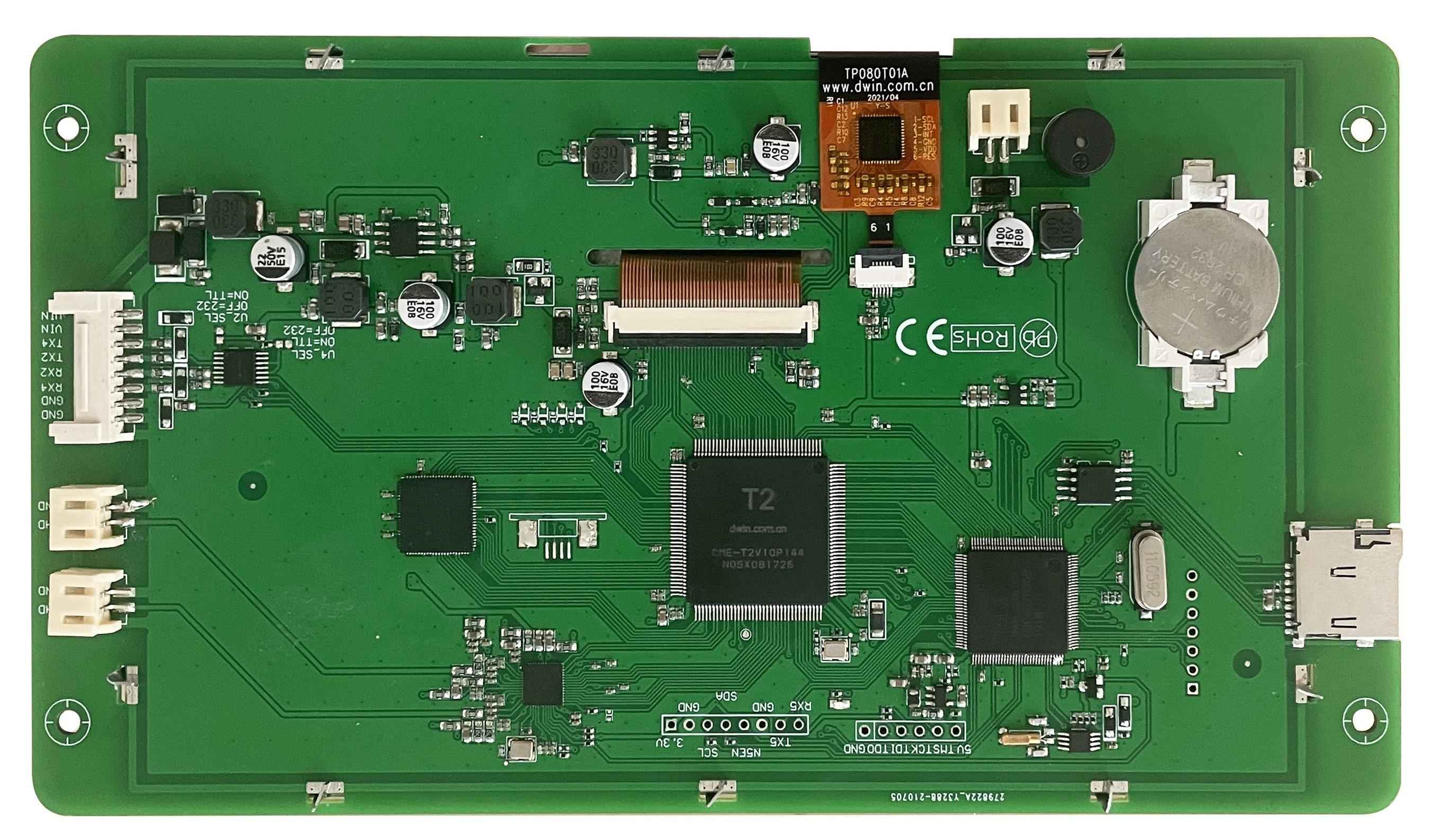

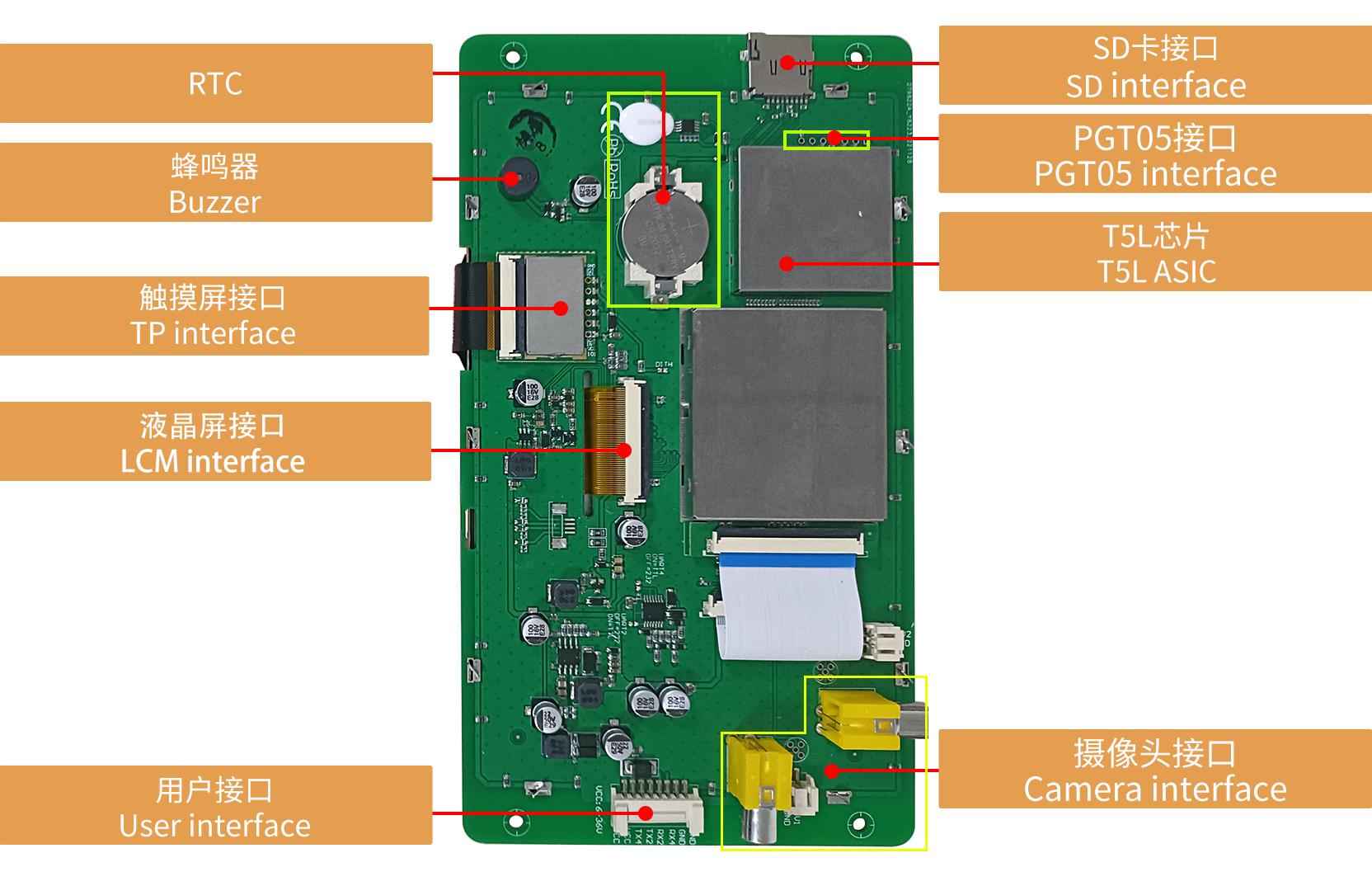

| DMG10600C070_25WTC | Capacitive touch panel, FSK camera interface, RTC |

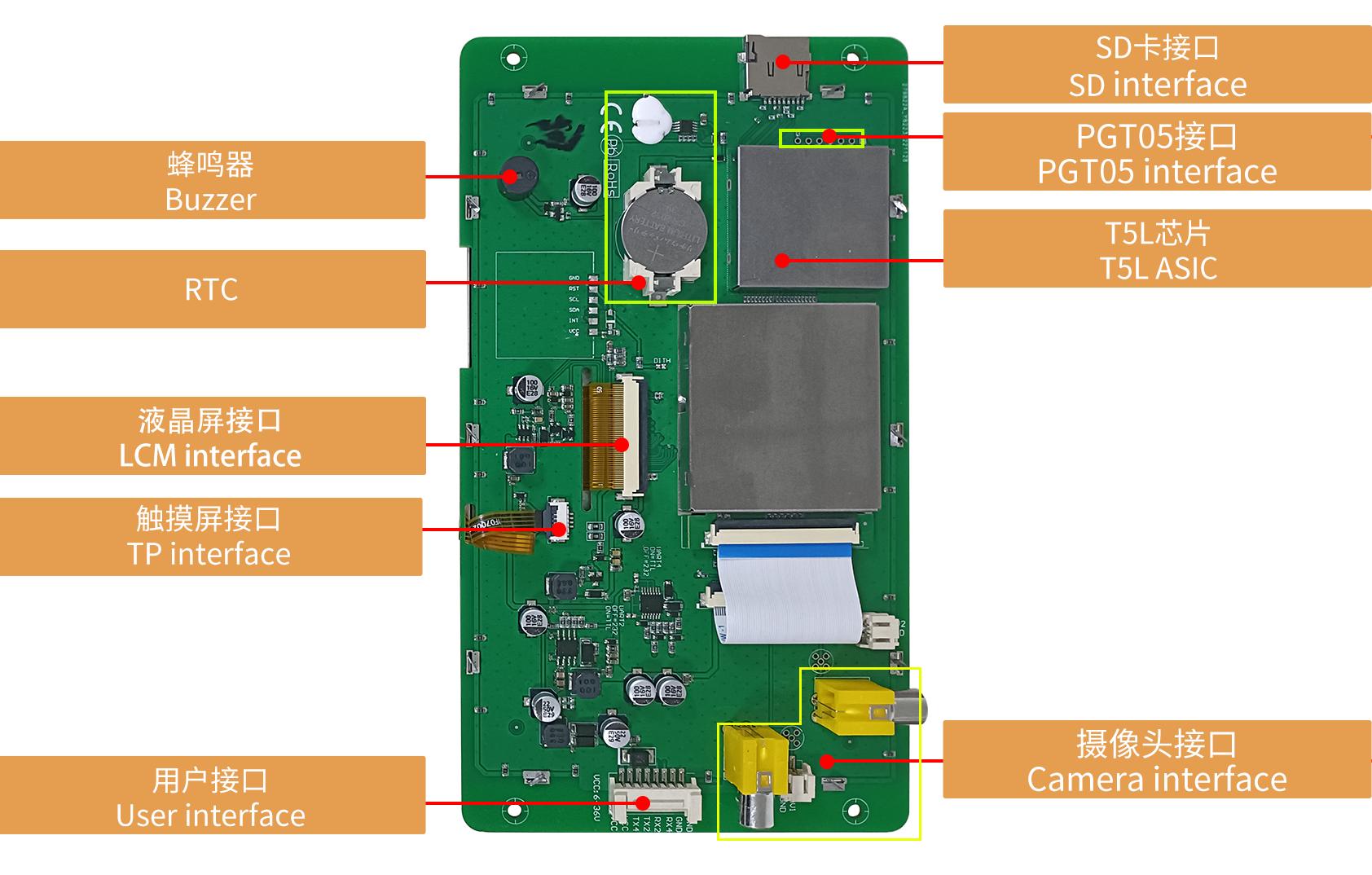

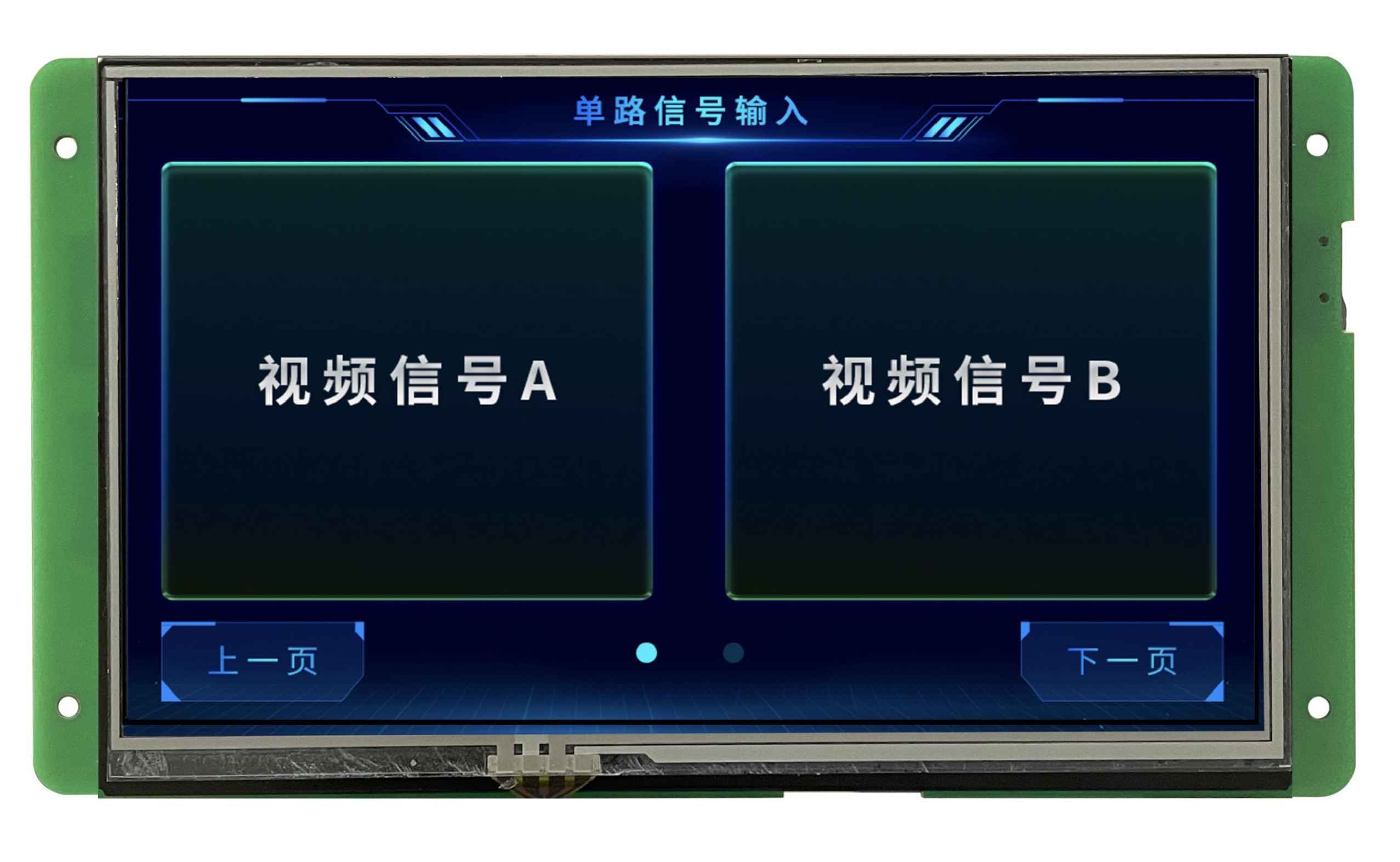

| DMG10600C070_25WTR | Resistive touch panel, FSK camera interface, RTC |
Application
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
- Степень применения [Основные параметры]
- Коммерческий класс
- Диагональ [Дисплей]
- 7.0"
- Разрешение [Дисплей]
- 1024×600
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 250 nit
- Периферия [Пользовательский интерфейс и периферия]
- DMG10600C070_25WTC Capacitive touch panel, FSK camera interface, RTC / DMG10600C070_25WTR Resistive touch panel, FSK camera interface, RTC
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Яркость [Дисплей]
- _25WTC: 250nit / _25WTR: 250nit
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 154.08×85.92
- Подсветка [Дисплей]
- LED
- Напряжение питания, В [Напряжение и ток]
- 6...36В, тип. 12V
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Рабочий ток [Напряжение и ток]
- 310mA VCC=12V, max backlight (No camera) 110mA VCC=12V, backlight off (No camera)
- Рабочая температура [Рабочая среда]
- -20℃~70℃ (12V @ 60% RH)
- Температура хранения [Рабочая среда]
- -30℃~80℃
- Рабочая влажность [Рабочая среда]
- 10%~90%RH, typical value of 60% RH
- Входной интерфейс [Интерфейс]
- UART2: ON=TTL/CMOS; OFF=RS232 (Defaulted RS232) UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
- Разъем [Интерфейс]
- 8Pin_2.0mm
- Формат данных [Интерфейс]
- UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
- В наличии
- Да
- ASIC T5L [Информация об ASIC]
- T5L2
- Datasheet [Datasheet]
- ЗагрузитьЗагрузить
- Версия Datasheet [Datasheet]
- 2023-06-16
- Гарантия
- 1 год
- Страна бренда
- Китай
