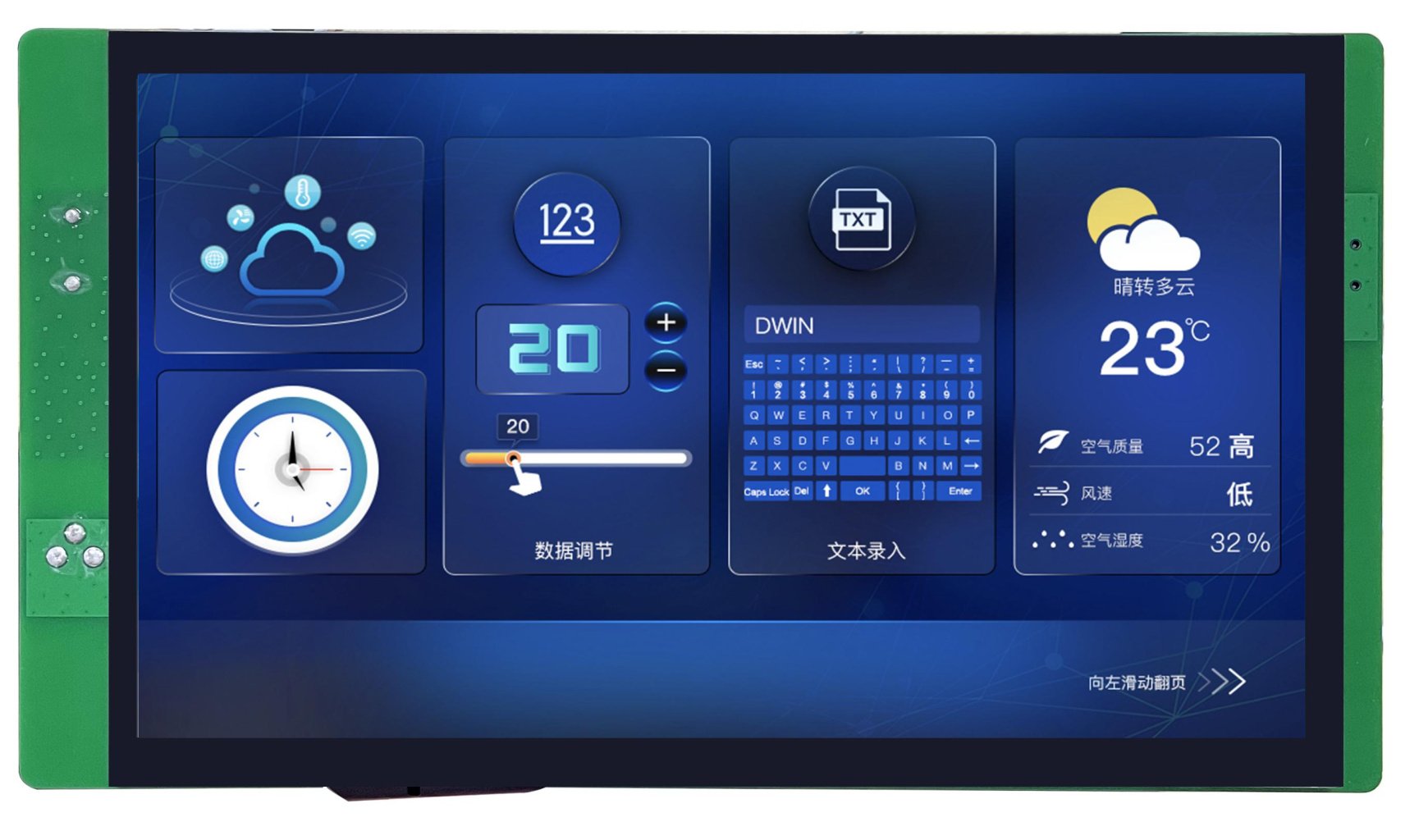

EKT101A DWIN T5L2 UART HMI 10.1" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT101A DWIN T5L2 UART HMI 10.1" IPS-TFT ЖК-дисплей с оценочной платой разработки фото 2
DWIN
Отзывов: 0
Артикул: EKT101A

Описание товара:

EKT101A

На базе T5 L2 ASIC 9.7 дюйма, 1024xRGBx768, 16.7М цветов, TN-экран CTP, стандартный набор инструкций (TA) / система DGUS II

  • Емкостный сенсорный экран.
  • Интерфейс TTL, 50-контактный соединительный провод FCC 0.5 мм.
  • Загрузка через SD-карту или последовательный порт on-line.
  • Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
  • Двойная система разработки: DGUS II/TA (набор инструкций).
  • Угол обзора IPS: 85/85/85/85 (L/R/U/D).

Характеристики:
Все характеристики
Степень применения
Функциональная плата разработки
Диагональ
10.1"
Разрешение
1024×600
Срок жизни
≥ 20 000ч
Яркость
250 nit
Размеры (ШxВxГ), мм
265.9×148.1×20.7
Вес нетто
565
Установочные размеры, мм
236×144
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

DWIN T5L2 UART HMI 10.1" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT101A

На базе T5 L2 ASIC 9.7 дюйма, 1024xRGBx768, 16.7М цветов, TN-экран CTP, стандартный набор инструкций (TA) / система DGUS II

specification
Accessories

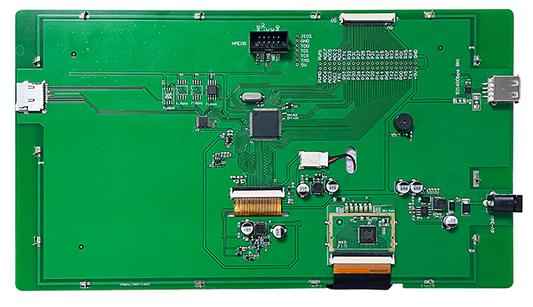

1# SD card burning interface
2# JTAG interface, connect to HME05 emulator, or connect to PGT05 burner to burn the underlying core firmware.
3# FLASH expansion module, 3 FLASH modules can be expanded
4# 2.54mm through-hole pad, GUI/OS CPU lead-out interface, silk screen on the other side
5# LCD screen interface
6# Capacitive touch screen interface (COB structure)
7# USB interface, UART1 can be selected
8# 6-36V wide voltage power supply interface


Внешний интерфейс

PIN Определение Описание
1# GND Общая земля
2# RX4 UART4 прием данных
3# RX5 Прием данных UART5
4# P01 I/O
5# CRX Прием данных интерфейса CAN
6# RX2 Прием данных UART2
7# P07 I/O
8# P15 I/O
9# P17 I/O
10# P21 I/O
11# P23 I/O
12# P25 I/O
13# P27 I/O
14# P31 I/O
15# P33 I/O
16# FTX Прием данных приемопередатчика FSK
17# ADC0 AD input
18# ADC2 AD input
19# ADC5 AD input
20# ADC7 AD input
21# PWM1 16-битный ШИМ-выход
22# 5V Вход питания
23# TX4 Передача данных UART4
24# TX5 Передача данных UART5
25# P0.0 I/O
26# CTX Передача данных по интерфейсу CAN
27# TX2 Передача данных UART2
28# P06 I/O
29# P14 I/O
30# P16 I/O
31# P20 I/O
32# P22 I/O
33# P24 I/O
34# P26 I/O
35# P30 I/O
36# P32 I/O
37# RSTN Вход сброса системы
38# FRX Передача данных приемопередатчика FSK
39# ADC1 AD input
40# ADC3 AD input
41# ADC6 AD input
42# PWM0 16-битный ШИМ-выход

Application

1 (3)
1 (4)

Function working principle
8 PIN 2.0


Характеристики

Основные параметры
Степень применения Функциональная плата разработки
Дисплей
Диагональ 10.1"
Разрешение 1024×600 Другие товары
Срок жизни ≥ 20 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Область отображения (Active Area, A.A.) 222.70×125.30
Подсветка VCC = +12В, выкл.,110 мА
Размеры
Размеры (ШxВxГ), мм 265.9×148.1×20.7
Вес нетто 565
Установочные размеры, мм 236×144
Пользовательский интерфейс и периферия
Периферия Емкостная сенсорная панель, Зуммер
UI Version TA / DGUS II (предварительно установленные DGUSⅡ)
Напряжение и ток
Напряжение питания, В 6В-36В
Рабочий ток VCC = +12В, подсветка включена, 250 мА. VCC = +12В, подсветка выключена, 110 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~85℃
Рабочая влажность 10%~90% относительной влажности
Interface
FSK Bus Да
FSK Bus Interface Контакты 16 FTX и 38 FRX
CAN Есть
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Nor Flash Memory При отключении питания сохраняются данные пользовательской базы данных объемом 512 Кбайт
Интерфейс
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot Да (SDHC/FAT32 Формат)
USB да Другие товары
Разъем 50Pin-0.5мм FCC
PGT05 интерфейс Интерфейс JTAG, подключитесь к эмулятору HME05 или подключитесь к burner, чтобы записать базовую базовую прошивку.
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-06-15
Datasheet
Вес и габариты
Высота (мм) 80
Ширина (мм) 270
Вес (грамм) 565
Прочие
Гарантия 1 год
Страна бренда Китай

Похожие товары (8)

Такого товара не существует

Файлы

Datasheet [Datasheet]
EKT101A.pdf Datasheet , 2.38 МБ
