Артикул: EKT080C

Описание товара:

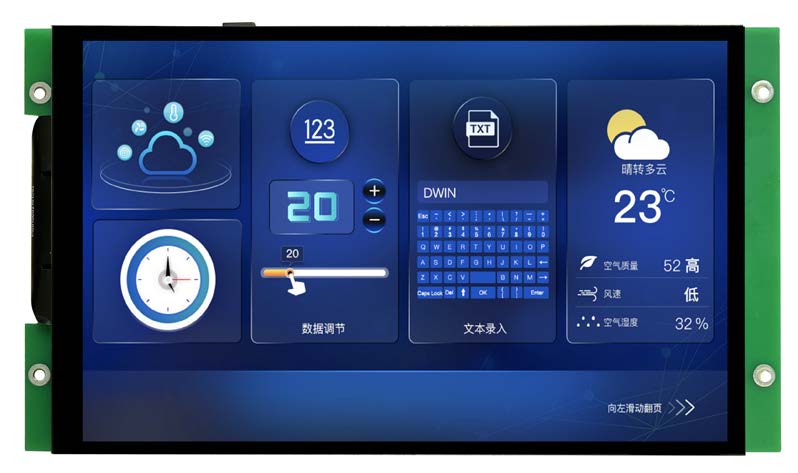

EKT080C

На базе T5L2 ASIC 8.0 дюймов, 1280xRGBx800, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

  • Интерфейс TTL; 50-контактный соединительный провод FCC 0.5 мм.
  • 2 интерфейса JTAG, могут подключаться к PGT05 или подключаться к HME05.
  • 20 портов ввода-вывода, 3 последовательных порта UART, 1 порт CAN, 7 портов AD, 2 порта PWM.
  • Периферийное устройство: Емкостная сенсорная панель, звуковой сигнал.

Характеристики:
Степень применения
Функциональная плата разработки
Диагональ
8.0"
Разрешение
Срок жизни
≥ 20 000ч
Яркость
Размеры (ШxВxГ), мм
207.14×116.59×19.00
Вес нетто
300
Установочные размеры, мм
185.1x115.6
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

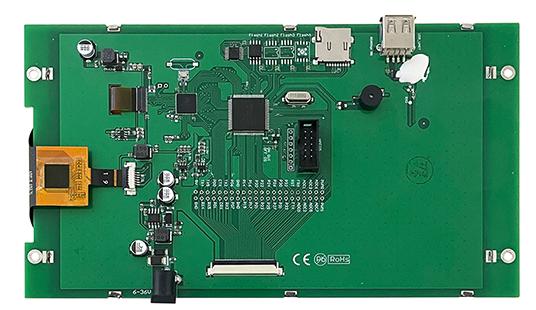

DWIN T5L2 UART HMI 8" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT080C

На базе T5L2 ASIC 8.0 дюймов, 1280xRGBx800, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

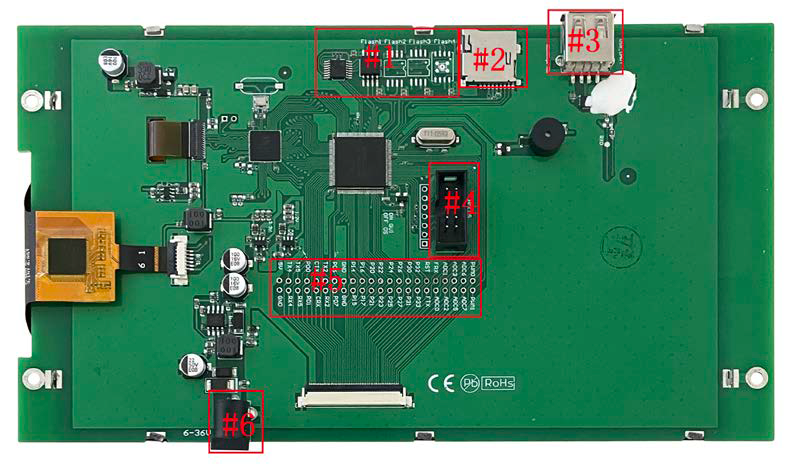

Описание интерфейса

1# Expand the Flash interface, which can be expanded to 64 Mbytes NOR FLASH or 48 Mbytes NOR FLASH+512 Mbytes NAND FLASH. NAND FLASH must be soldered to FLASH 4 position
2# SD card burning interface
3# JTAG interface, can connect to PGT05 (underlying application update), or connect to HME05 (debugging emulation)
4# JTAG interface, can connect to PGT05 (underlying application update), or connect to HME05 (debugging emulation)
5# 2.54mm through-hole pads, leading to user resource interfaces, 20 IO interfaces, 3 UART serial ports, 1 CAN port, 7 AD interfaces, and 2 PWM interfaces
6# 6-36V wide voltage power supply interface


Внешний интерфейс

Таблица контактов внешнего интерфейса
PIN Определение
Описание
1# GND Common ground
2# RX4 UART4 прием данных
3# RX5 Прием данных UART5
4# P01 I/O
5# CRX Прием данных интерфейса CAN
6# RX2 Прием данных UART2
7# P07 I/O
8# P15 I/O
9# P17 I/O
10# P21 I/O
11# P23 I/O
12# P25 I/O
13# P27 I/O
14# P31 I/O
15# P33 I/O
16# FTX Прием данных приемопередатчика FSK
17# ADC0 AD input
18# ADC2 AD input
19# ADC5 AD input
20# ADC7 AD input
21# PWM1 16bit PWM output
22# 5V Вход питания
23# TX4 Передача данных UART4
24# TX5 Передача данных UART5
25# P0.0 I/O
26# CTX Передача данных по интерфейсу CAN
27# TX2 Передача данных UART2
28# P06 I/O
29# P14 I/O
30# P16 I/O
31# P20 I/O
32# P22 I/O
33# P24 I/O
34# P26 I/O
35# P30 I/O
36# P32 I/O
37# RSTN Вход сброса системы
38# FRX Передача данных приемопередатчика FSK
39# ADC1 AD input
40# ADC3 AD input
41# ADC6 AD input
42# PWM0 16bit PWM output

Application

1 (3)
1 (4)


Function working principle
8 PIN 2.0


Характеристики

Основные параметры
Степень применения Функциональная плата разработки
Дисплей
Диагональ 8.0"
Разрешение 1280×800 Другие товары
Срок жизни ≥ 20 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 172.22×107.64
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 207.14×116.59×19.00
Вес нетто 300
Установочные размеры, мм 185.1x115.6
Пользовательский интерфейс и периферия
Периферия Емкостная сенсорная панель, Зуммер
UI Version TA / DGUS II (предварительно установленные DGUSⅡ)
Напряжение и ток
Напряжение питания, В 6~36В
Рабочий ток VCC = +12В, подсветка включена, 200 мА. VCC = +12В, выкл.,80 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~85℃
Рабочая влажность 10%~90% относительной влажности
Interface
FSK Bus Да
FSK Bus Interface Контакты 16 FTX и 38 FRX
CAN Есть
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash расширение Расширьте интерфейс Flash, который может быть расширен до 64 Мбайт NOR FLASH или 48 Мбайт NOR FLASH + 512 Мбайт NAND FLASH.Вспышка NAND должна быть припаяна к позиции FLASH 4
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory Данные пользовательской базы данных объемом 512 Кбайт сохраняются при выключении питания
Интерфейс
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot Да (SDHC/FAT32 Формат)
USB да Другие товары
Разъем 50Pin-0.5 мм FCC
PGT05 интерфейс Интерфейс 4# JTAG, может подключаться к (базовое обновление приложения) или подключаться к HME05 (эмуляция отладки)
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-09-23
Datasheet
Вес и габариты
Высота (мм) 80
Ширина (мм) 200
Вес (грамм) 300
Прочие
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Страна производства Китай
