DWIN
Артикул: DMG10768T150_41WTC

Описание товара:

DMG10768T150_41WTC

  • 15-дюймовый экран DWIN T5L ASIC собственной разработки
  • Поддерживается воспроизведение музыки, воспроизведение видео и экран USB-камеры.
  • VIDEO SD: чтение видео- и аудиофайлов.
  • T5L SD: пользовательская загрузка и настройка.
  • Поддержка динамика, воспроизведения музыки, USB-камеры, воспроизведения Video, зуммера.
  • Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов.
  • Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Характеристики:
Степень применения
Индустриальный класс
Диагональ
15.0"
Разрешение
Срок жизни
≥ 30 000ч
Защитное покрытие
Есть
Вес нетто
1776
Периферия
DMG10600T0101_41WTR Поддержка резистивного сенсорного экрана, воспроизведения музыки, USB-камеры, воспроизведения видео, зуммеров Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов / DMG10600T0101_41WTC Поддержка емкостного сенсорного экрана, динамика, воспроизведения музыки, USB-камеры, воспроизведения Viedo, зуммера Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов. Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов.
Цветность
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

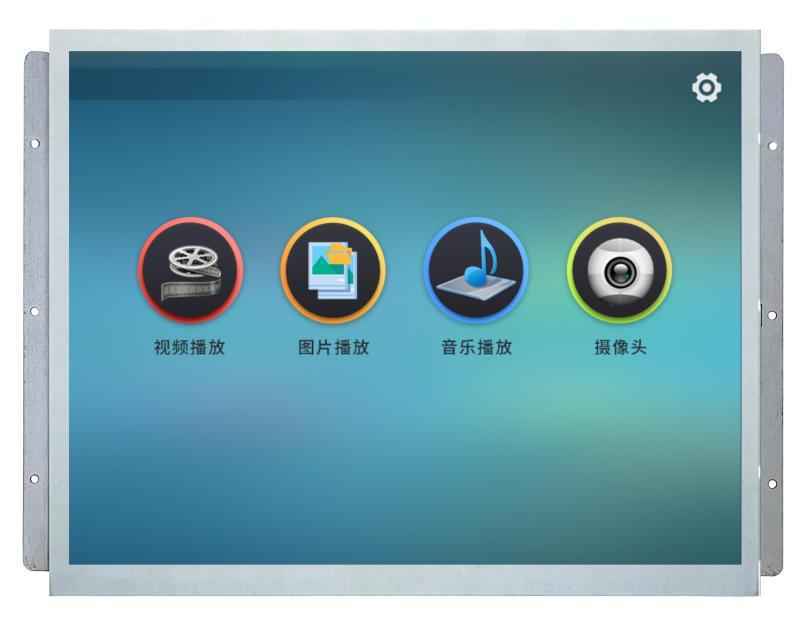

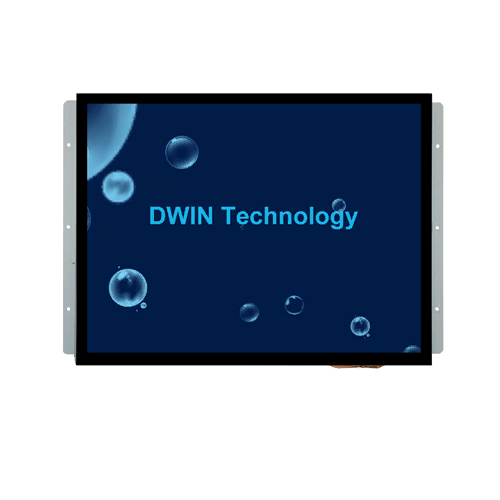

15.0 Inch IPS Music Playback Screen
Model: DMG10768T150_41W

15-41
配件图1
Display
Color 16.7M colors, 24-bit color
LCD Type IPS-TFT-LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85°(L/R/U/D)
Display Area(A.A) 304.13mm (W) × 228.10 mm (H)
Resolution 1024*768
Backlight LED
Brightness DMG10600T0101_41WTR: 300nit
DMG10600T0101_41WTR: 250nit
Memory
Space of Font 4-12Mbytes.A single font of 256Kbytes, store font, icon libraries, and other binary files
Picture Storage (.ICL file) 12-4Mbytes. JPEG format(Picture quantity relate to JPEG size,size of a single JPEG image file should not exceed 760 Kbytes)
RAM Storage Variable storage spcace, 128Kbytes. Data is not saved when power down
Nor Flash Storage User database, 512Kbytes. Data is saved when power down
Voltage & Current
Power Voltage 12~36V
Operation Current VCC = +12V, Backlight on: 870mA
VCC = +12V, Backlight off: 290mA
Reliability Test
Working Temperature -20~70℃
Storage Temperature -30~85℃
Working Humidity 10%~90%RH
Conformal  coating Yes

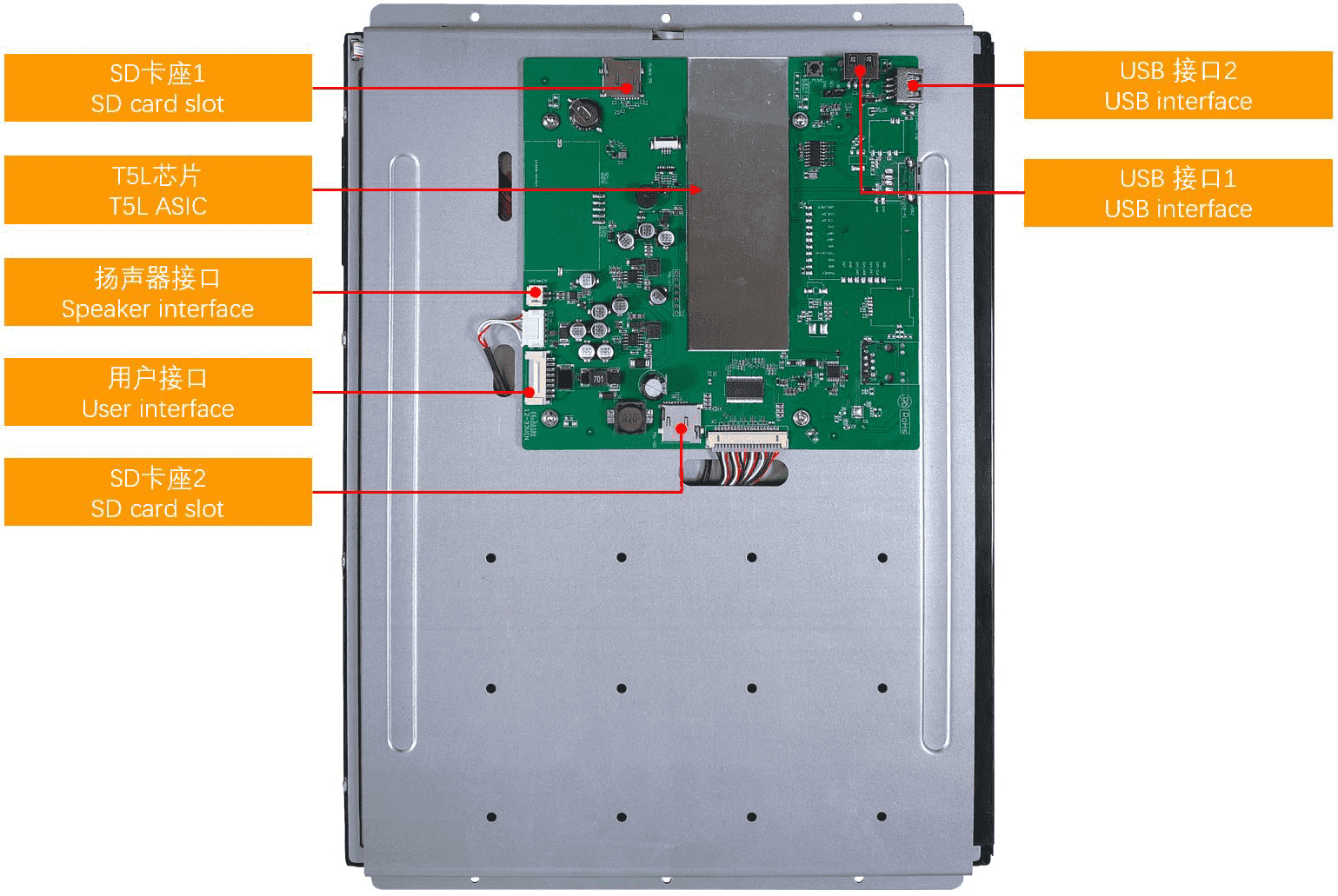

Interface
User interface 8Pin_2.0mm lock socket
Baudrate 3150~3225600bps, typic value is 115200bps.
Interface Mode is determined by Jumper: ON = 8N1, 3.3V & 5V TTL/CMOS; OFF = 8N1, RS232
SD interface YES (SDHC/FAT32 Format). Video SD: reads video and audio files; T5L SD: user download and configuration.
USB interface USB camera
Speaker 2pin_2.0mm
Buzzer 3V passive buzzer. Power: <1W
CTP interface FPC6_0.5mm, IIC interface
LCM interface FPC50_0.5mm, RGB interface
RTP interface 4Pin_1.0mm interface
Camera interface 2pin_2.0mm(Support CVBS analog signal input,both N system and P system)
Flash 16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Dimension
Dimention WTC:351.0(W) ×253.5(H) × 26.7(T) mm
WTR: 351.0(W) ×253.5(H) × 25.8(T) mm
Net Weight WTC: 2136g
WTR: 2000g
UI&Peripheral
DMG10600T0101_41WTC Support capacitive touch screen,  Speaker, Music play, USB camera, Viedo play, Buzzer
Support audio file formats: MP3, AAC, WAV, and another format
Support video file formats: AVI,FLV, MOV,MP4, and another format
DMG10600T0101_41WTR Support resistive touch screen,  Speaker, Music play, USB camera, Viedo play, Buzzer
Support audio file formats: MP3, AAC, WAV, and another format
Support video file formats: AVI,FLV, MOV,MP4, and other formats
Application

工业级别应用图片共用 商业级别应用图片共用


  • Previous:
  • Next:

  • Function working principle共用 开发流程描述8 PIN 2.0

    Характеристики

    Основные параметры
    Степень применения Индустриальный класс
    Защитное покрытие Есть
    Дисплей
    Диагональ 15.0"
    Разрешение 1024×768 Другие товары
    Срок жизни ≥ 30 000ч
    Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
    Тип ЖК-дисплея IPS, TFT LCD Другие товары
    Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
    Поддержка поворота 0°/90°/180°/270° Нет Другие товары
    Область отображения (Active Area, A.A.) 304.13×228.10
    Подсветка VCC = +12 В, выкл.: 290 мА
    Яркость 300 nit
    Размеры
    Вес нетто 1776
    Размеры (ШxВxГ), мм 351.0×253.5×26.7
    Пользовательский интерфейс и периферия
    Периферия DMG10600T0101_41WTR Поддержка резистивного сенсорного экрана, воспроизведения музыки, USB-камеры, воспроизведения видео, зуммеров Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов / DMG10600T0101_41WTC Поддержка емкостного сенсорного экрана, динамика, воспроизведения музыки, USB-камеры, воспроизведения Viedo, зуммера Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов. Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов.
    UI Version DGUSⅡ
    Напряжение и ток
    Напряжение питания, В 12~36 В
    Рабочий ток VCC = +12 В, подсветка включена: 870 мА
    Рабочая среда
    Рабочая температура -20~70℃
    Температура хранения -30~85℃
    Рабочая влажность 10%~90%относительной влажности
    Интерфейс
    LCM интерфейс FPC50 0.5mm, RGB interface
    RTP интерфейс Интерфейс FCC 4Pin_1.0mm
    CTP интерфейс FPC6_0.5mm, интерфейс IIC
    Скорость передачи данных 3150 ~ 3225600 бит/с, типичное значение составляет 115200 бит/с.
    Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
    USB USB-камера Другие товары
    Интерфейс Режим определяется перемычкой: ВКЛ. = 8N1, 3,3 В и 5 В TTL/CMOS; ВЫКЛ. = 8N1, RS232
    Интерфейс камеры Интерфейс камеры: 2pin_2.0mm * 2 или RCA-AV * 2 (аналоговый вход AHD HD, два терминала, поддерживает 1/2 входа, поддерживает переключение дисплея при подключении к двум каналам и не поддерживает два канала одного и того же экрана) Другие товары
    Разъем 8Pin_2.0mm Lock Socket
    Динамик 2pin_2.0мм
    Интерфейс динамика 2Pin_ 2.0mm external loudspeaker Другие товары
    Память
    RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
    Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
    Nor Flash Memory База данных пользователей, 512Кбайт.Данные сохраняются при отключении питания
    Пространство шрифта 4-12 МБ. Один шрифт размером 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы.
    Хранилище изображений (файл .ICL) 12-4 Мбайт. Формат JPEG (количество изображений зависит от размера JPEG, размер одного файла изображения JPEG не должен превышать 760 Кбайт)
    Datasheet
    Datasheet Загрузить
    Datasheet
    Сенсорные параметры
    Тип Touch-панели CTP
    Вес и габариты
    Высота (мм) 26.7
    Ширина (мм) 351
    Вес (грамм) 2136
    Прочие
    Гарантия 1 год
    Страна бренда Китай
    Артикул DMG10768T150_41WTC

    Такого товара не существует

    Файлы

    Видео

    15.0" IPS-экран для воспроизведения музыки и видео DMG10768T150_41W
