DWIN
Товар участвует в акции:
DWIN
Артикул: DMG80480T070_41WTC

Описание товара:

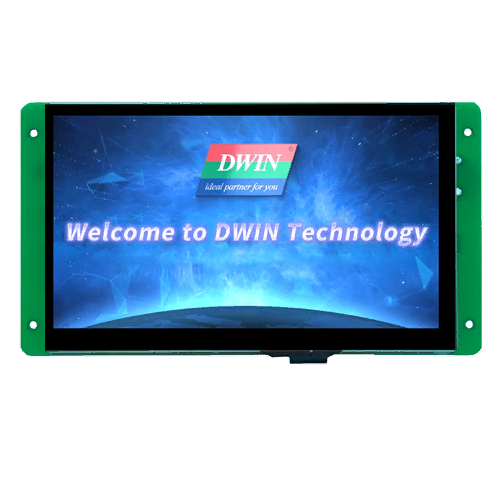

DMG80480T070_41WTC

  • На базе T5L ASIC 7.0 дюймов, работает система DGUSII.
  • Поддержка воспроизведения видео, воспроизведения музыки, просмотра экрана камеры.
  • Предоставьте video SD и T5L SD. Video SD: считывает видео- и аудиофайлы; T5L SD: загрузка и настройка пользователем.
  • TN-TFT-LCD, нормальный угол обзора.
  • Поддержка динамика, воспроизведения музыки, USB-камеры, воспроизведения Video, зуммера.
  • Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов.
  • Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Характеристики:
Степень применения
Индустриальный класс
3D-данные
Диагональ
7.0"
Разрешение
Срок жизни
≥ 30 000ч
Защитное покрытие
Есть
Размеры (ШxВxГ), мм
190.5(W) ×105.4(H) × 17.9(T) mm
Вес нетто
1736
Периферия
DMG80480T070_41WTC Поддержка емкостного сенсорного экрана, динамика, воспроизведения музыки, USB-камеры, воспроизведения Video, зуммера. Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов. Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов. / DMG80480T070_41WTR Поддержка резистивного сенсорного экрана, динамик, воспроизведение музыки, USB-камера, воспроизведение Video, зуммер. Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов. Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов.
Цветность
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

7.0 Inch Digtal Video Screen
Model: DMG80600T070_41W

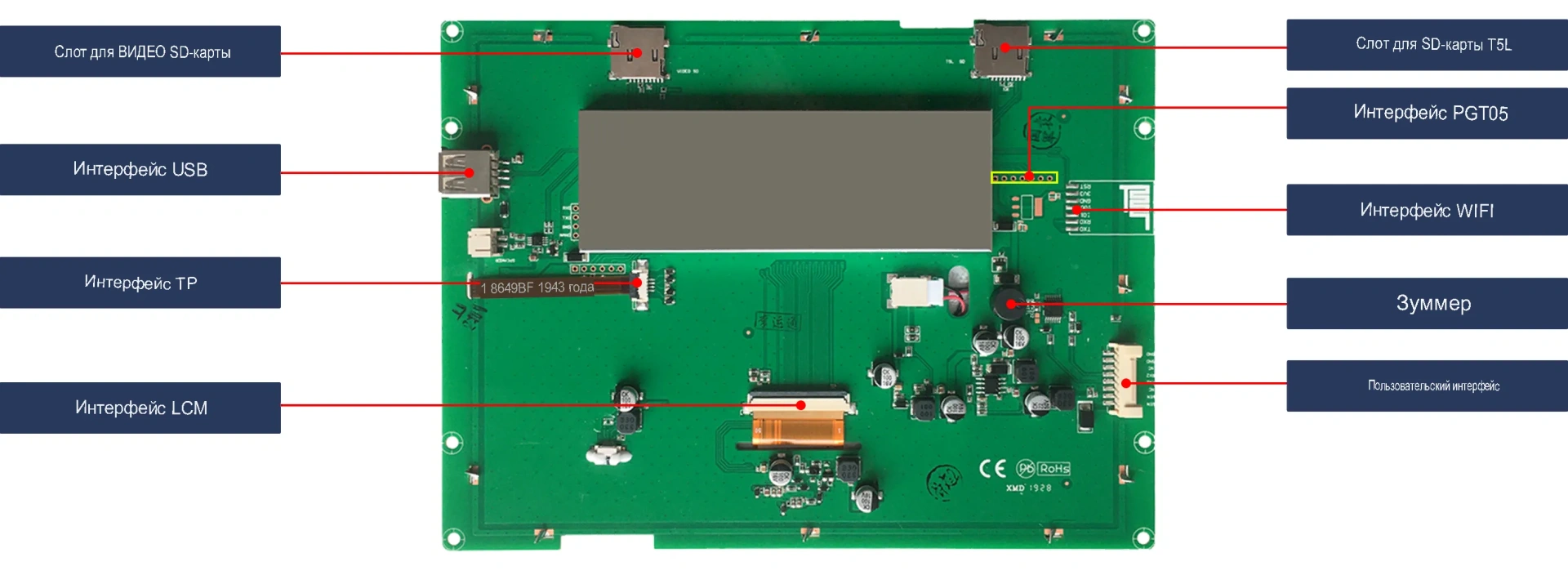

Фото описание.webp

配件图1

Приложения

Приложения.webp Приложения1.webp

Function working principle共用 开发流程描述8 PIN 2.0

Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 7.0"
Разрешение 800×480 Другие товары
Срок жизни ≥ 30 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора(V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Нет Другие товары
Область отображения (Active Area, A.A.) 154,08 мм (Ш) × 85,92 мм (В)
Подсветка LED
Яркость 300 nit
Размеры
Размеры (ШxВxГ), мм 190.5(W) ×105.4(H) × 17.9(T) mm
Вес нетто 1736
Пользовательский интерфейс и периферия
Периферия DMG80480T070_41WTC Поддержка емкостного сенсорного экрана, динамика, воспроизведения музыки, USB-камеры, воспроизведения Video, зуммера. Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов. Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов. / DMG80480T070_41WTR Поддержка резистивного сенсорного экрана, динамик, воспроизведение музыки, USB-камера, воспроизведение Video, зуммер. Поддержка форматов аудиофайлов: MP3, AAC, WAV и других форматов. Поддержка форматов видеофайлов: AVI, FLV, MOV, MP4 и других форматов.
UI Version DGUSⅡ
Напряжение и ток
Напряжение питания 7~36 В
Рабочий ток VCC = +12 В, подсветка включена: 280 мА. VCC = +12 В, подсветка выключена: 140 мА.
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~85℃
Рабочая влажность 10%~90% относительной влажности

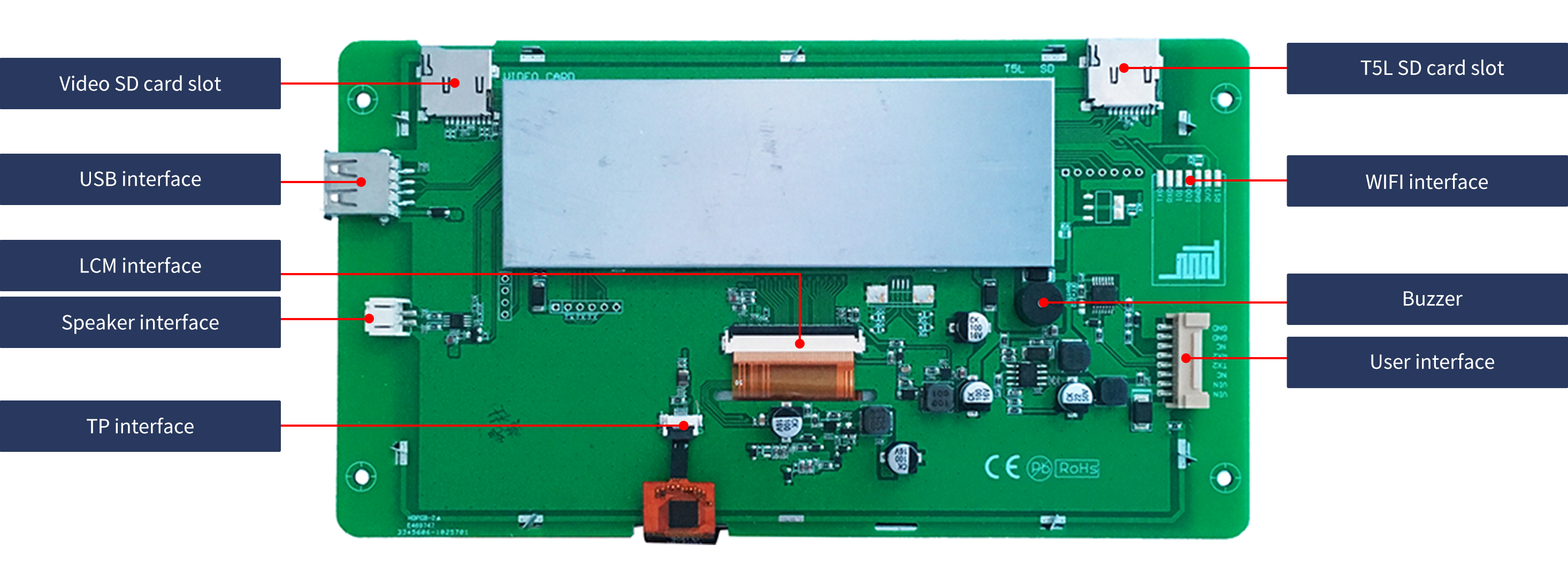

Интерфейс
LCM интерфейс FPC50 0.5mm, RGB interface
RTP интерфейс Интерфейс FCC 4Pin_1.0mm
CTP интерфейс FPC6_0.5mm, интерфейс IIC
Скорость передачи данных 3150 ~ 3225600 бит/с, типичное значение составляет 115200 бит/с.
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
Разъем 8Pin_2.0mm lock socket
USB USB-камера Другие товары
Динамик 2pin_2.0mm
Интерфейс динамика 2Pin_ 2.0mm external loudspeaker Другие товары
Интерфейс Режим определяется перемычкой: ВКЛ. = 8N1, 3,3 В и 5 В TTL/CMOS; ВЫКЛ. = 8N1, RS232
Интерфейс камеры 2pin_2.0mm (поддержка ввода аналогового сигнала CVBS, как системы N, так и системы P) Другие товары
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Пространство шрифта 4-12 МБ. Один шрифт размером 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы.
Хранилище изображений (файл .ICL) 12-4Мбайт.Формат JPEG (количество изображений зависит от размера JPEG, размер одного файла изображения JPEG не должен превышать 760 Кбайт)
Основные параметры управления
OS ИнтерфейсРежим определяется перемычкой: ВКЛ. = 8N1, 3,3 В и 5 В TTL/СМ; ВЫКЛ. = 8N1, RS232 Другие товары
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2020-03-09
Datasheet
Сенсорные параметры
Тип Touch-панели CTP
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG80480T070_41WTC

Такого товара не существует

Файлы

T070_41W-3D.rar 3D-данные , 101.68 КБ
DMG80480T070_41WTC.pdf Datasheet , 430.2 КБ
DMG80480T070_41WTR.pdf Datasheet , 429.38 КБ
T070_41W-Datasheet.rar Datasheet , 729.98 КБ
