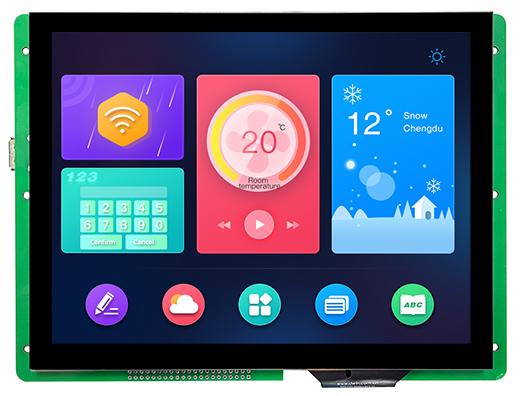

EKT084 DWIN T5L1 UART HMI 8.4" IPS-TFT ЖК-дисплей с оценочной платой разработки
11 877.32 ₽
Рассчитать доставку
EKT084
На базе T5L ASIC 8.4 дюйма, 800xRGBx 600, 16.7М цветов, TN-экран CTP, стандартный набор инструкций (TA) / система DGUS II
- 50-контактный соединительный кабель FCC 0.5 мм.
- Угол обзора IPS: 85/85/85/85 (L/R/U/D).
- Интерфейс Сенсорного Экрана.
- Модуль расширения ФЛЭШ-памяти, может расширять 2 модуля ФЛЭШ-памяти.
- 20 портов ввода-вывода, 3 последовательных порта UART, 1 порт CAN, 7 портов AD, 2 порта PWM.
DWIN T5L1 UART HMI 8.4" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT084
На базе T5L ASIC 8.4 дюйма, 800xRGBx 600, 16.7М цветов, TN-экран CTP, стандартный набор инструкций (TA) / система DGUS II
ASIC Information
| T5L1 ASIC | Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. | |
| Color | 16.7M（16777216） colors | |
| LCD Type | IPS TFT LCM, wide viewing angle | |
| Viewing Angle | Wide viewing angle, 85°/85°/85°/85° (L/R/U/D) | |
| Display Area（A.A） | 170.40mm (W)×127.80mm (H) | |
| Resolution | 800×600 Pixel | |
| Backlight | LED | |
| Brightness | 250nit | |
| Power Voltage | 6v-36v | |
| Operation Current | VCC = +12v, Backlight on,350mA | |
| VCC = +12V, Backlight off,135mA | ||
| Working Temperature | -20~70℃ | |
| Storage Temperature | -30~85℃ | |
| Working Humidity | 10%~90%RH | |
| Flash | Space of Font: 4-28Mbytes | |
| Picture Storage:28-4Mbytes | ||
| RAM | 128Kbytes | |
| Nor Flash | 512Kbytes | |
| UI Version | TA / DGUSⅡ (DGUSⅡ pre-installed) | |
| Peripheral | Capacitive touch panel, Buzzer | |
| Dimension | 210.00mm(W) ×159.70mm(H) ×22.10mm(T) | |
| Net Weight | 545g | |
| Socket | 50Pin-0.5mm FCC | |
| USB | Yes | |
| SD Slot | YES (SDHC/FAT32 Format) | |

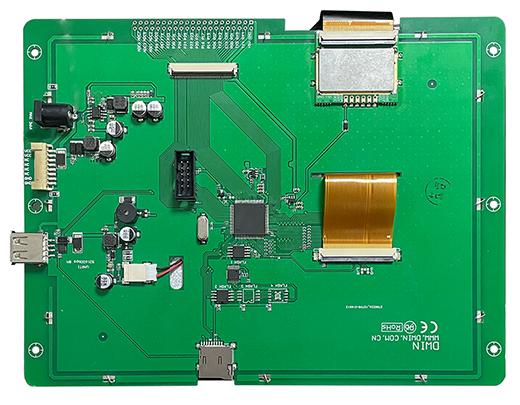

| 1# | 2.54mm through-hole pad, GUI/OS CPU lead-out interface, silk screen on the other side | |
| 2# | Resistive/capacitive touch screen interface | |
| 3# | 6-36V wide voltage power supply interface | |
| 4# | 8Pin-2.0 FCC power supply interface | |
| 5# | JTAG interface, connect to HME05 emulator, or connect to PGT05 burner to burn the underlying core firmware | |
| 6# | LCD screen interface | |
| 7# | USB interface, UART1 can be selected | |
| 8# | FLASH expansion module, can expand 2 FLASH modules | |
| 9# | SD card burning interface | |
PIN
Definition
Description
1#
GND
Common ground
2#
RX4
UART4 Data reception
3#
RX5
UART5 Data reception
4#
P01
I / O
5#
CRX
CAN interface data reception
6#
RX2
UART2 data receiving
7#
P07
I / O
8#
P15
I / O
9#
P17
I / O
10#
P21
I / O
11#
P23
I / O
12#
P25
I / O
13#
P27
I / O
14#
P31
I / O
15#
P33
I / O
16#
FTX
FSK transceiver data reception
17#
ADC0
AD input
18#
ADC2
AD input
19#
ADC5
AD input
20#
ADC7
AD input
21#
PWM1
16bit PWM output
22#
5V
power input
23#
TX4
UART4 data transmission
24#
TX5
UART5 data transmission
25#
P0.0
I / O
26#
CTX
CAN interface data transmission
27#
TX2
UART2 data transmission
28#
P06
I / O
29#
P14
I / O
30#
P16
I / O
31#
P20
I / O
32#
P22
I / O
33#
P24
I / O
34#
P26
I / O
35#
P30
I / O
36#
P32
I / O
37#
RSTN
System reset input
38#
FRX
FSK transceiver data transmission
39#
ADC1
AD input
40#
ADC3
AD input
41#
ADC6
AD input
42#
PWM0
16bit PWM output
| PIN | Definition | Description |
| 1# | GND | Common ground |
| 2# | RX4 | UART4 Data reception |
| 3# | RX5 | UART5 Data reception |
| 4# | P01 | I / O |
| 5# | CRX | CAN interface data reception |
| 6# | RX2 | UART2 data receiving |
| 7# | P07 | I / O |
| 8# | P15 | I / O |
| 9# | P17 | I / O |
| 10# | P21 | I / O |
| 11# | P23 | I / O |
| 12# | P25 | I / O |
| 13# | P27 | I / O |
| 14# | P31 | I / O |
| 15# | P33 | I / O |
| 16# | FTX | FSK transceiver data reception |
| 17# | ADC0 | AD input |
| 18# | ADC2 | AD input |
| 19# | ADC5 | AD input |
| 20# | ADC7 | AD input |
| 21# | PWM1 | 16bit PWM output |
| 22# | 5V | power input |
| 23# | TX4 | UART4 data transmission |
| 24# | TX5 | UART5 data transmission |
| 25# | P0.0 | I / O |
| 26# | CTX | CAN interface data transmission |
| 27# | TX2 | UART2 data transmission |
| 28# | P06 | I / O |
| 29# | P14 | I / O |
| 30# | P16 | I / O |
| 31# | P20 | I / O |
| 32# | P22 | I / O |
| 33# | P24 | I / O |
| 34# | P26 | I / O |
| 35# | P30 | I / O |
| 36# | P32 | I / O |
| 37# | RSTN | System reset input |
| 38# | FRX | FSK transceiver data transmission |
| 39# | ADC1 | AD input |
| 40# | ADC3 | AD input |
| 41# | ADC6 | AD input |
| 42# | PWM0 | 16bit PWM output |
Application<
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
- Степень применения [Основные параметры]
- Функциональная плата разработки
- Диагональ [Дисплей]
- 8.4"
- Разрешение [Дисплей]
- 800×600
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 250 nit
- Размеры (ШxВxГ), мм [Размеры]
- 210.00×159.70×22.10
- Вес нетто [Размеры]
- 545
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
- Область отображения (Active Area, A.A.) [Дисплей]
- 170.40×127.80
- Подсветка [Дисплей]
- LED
- FSK Bus [Interface]
- Да
- FSK Bus Interface [Interface]
- Контакты 16 FTX и 38 FRX
- CAN [Interface]
- Есть
- RAM Memory [Память]
- 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
- Разъем [Интерфейс]
- 50Pin-0.5мм FCC
- Видео [Видео]
- https://ecdn6.globalso.com/upload/p/1355/source/2024-03/65f968b46bdf662986.mp4
- ASIC T5L [Информация об ASIC]
- T5L1
- Версия Datasheet [Datasheet]
- 2021-06-17
- Гарантия
- 1 год
- Страна бренда
- Китай
- Бренд
- DWIN
- Артикул
- EKT084
