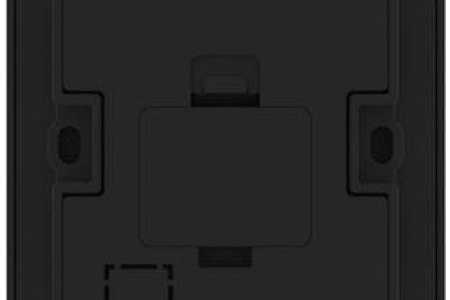

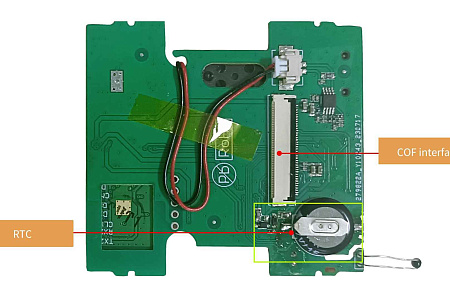

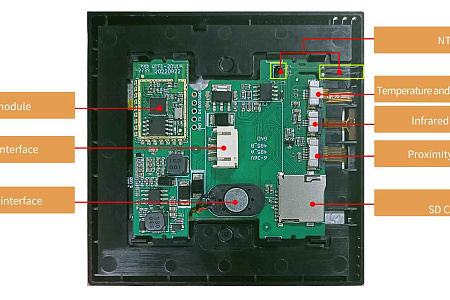

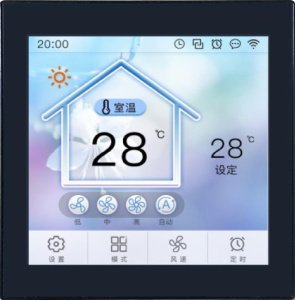

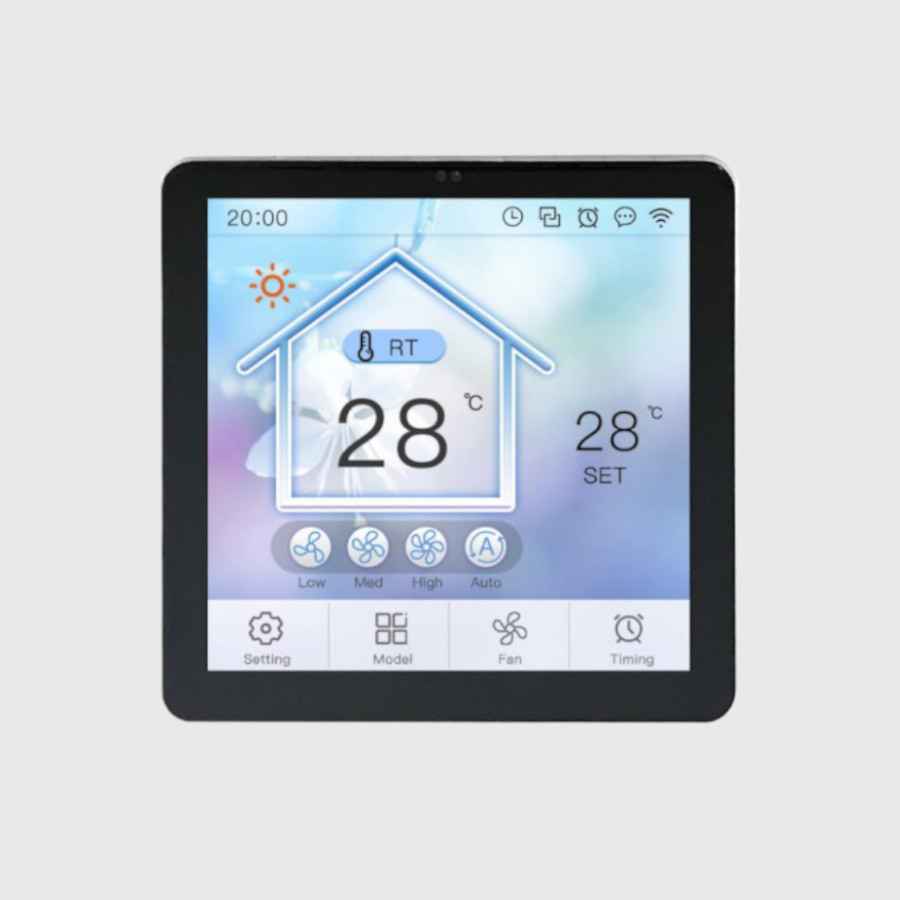

- TC040C17U00(W00/W00Z01/W00Z02/W00Z06) DWIN T5L0 UART 4" проводной контроллер IOT Smart Home с сенсорным экраном и Wi-Fi (опционально).
- Основан на T5L0, работает под управлением системы DGUS II, ультратонкий проводной контроллер.
- 4.0-дюймовый, разрешение 480*480 пикселей, 262 тыс. цветов, IPS-TFT-LCD, широкий угол обзора.
- Емкостный сенсорный экран со связью OCA.
- Со встроенным динамиком, RTC и модулем WIFI 10 (опционально), поддержкой дистанционного управления.
- С конформным покрытием.
- Поддержка инфракрасного приема, отображения температуры и влажности в режиме реального времени, функции обнаружения приближения, расширяемого автономного голоса, улучшения сигнала WIFI.

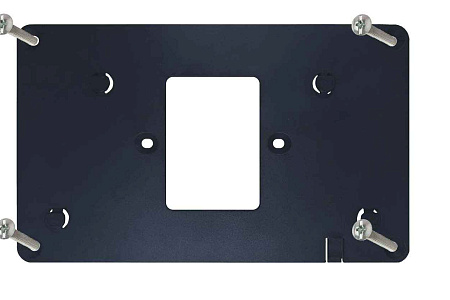

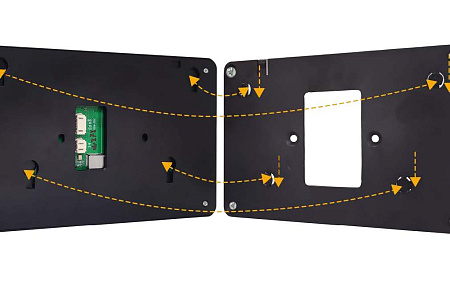

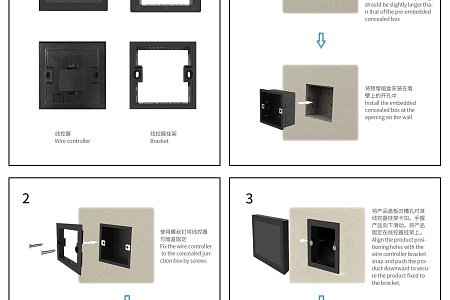

- Удобная установка на стену.
- Двойная система разработки: DGUS II/ TA (набор инструкций).
- С двухъядерным графическим интерфейсом и операционной системой, графическим интерфейсом с богатым набором элементов управления. Ядро DWIN OS открыто для повторной разработки пользователем с помощью языка DWIN OS или KEIL C51.
-
Нет
-
WiFi 10
-
WiFi 20
-
Tuya WBR3 WiFi
-
WiFi 10 + ILITEK touch IC
- Степень применения [Основные параметры]
- Продукт интегрирует платформу прикладных решений
- Диагональ [Дисплей]
- 4.0"
- Разрешение [Дисплей]
- 480×480
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 250 nit
- Защитное покрытие [Основные параметры]
- Есть
- Угол обзора(V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
- Область отображения (Active Area, A.A.) [Дисплей]
- 71.9×68
- Светопропускание [Сенсорные параметры]
- Более 90%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Видео [Видео]
- https://youtu.be/rDS2JX06MBM
- В наличии
- Да
- Бренд
- DWIN

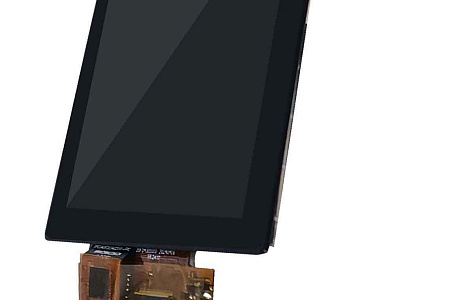

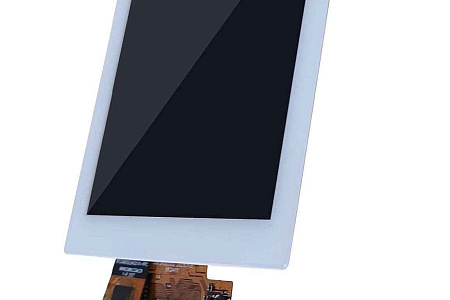

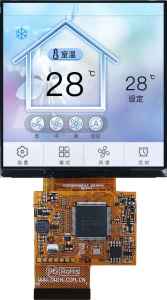

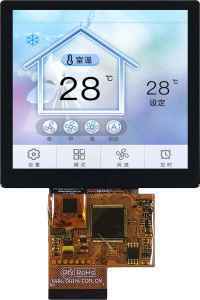

- DMG72720F040_01W DWIN T5L1 UART HMI 4.0" ультратонкий IPS 720*720 ЖК-дисплей
- Основан на T5L1, работает под управлением системы DGUS II.
- 4 дюйма, разрешение 720*720 пикселей, 16,7 млн цветов, IPS-TFT-LCD, широкий угол обзора.
- Интеллектуальный ЖК-дисплей с сенсорной панелью /без нее.
- Вся основная схема smart screen установлена на гибком плате LCM, отличающемся легкой и тонкой конструкцией, низкой стоимостью и простотой изготовления.
- 50 контактов, включая IO, UART, CAN, AD и PWM, от пользовательского ядра процессора для упрощения вторичной разработки.
-
WTC
-
WTCZ01
-
WTCZ02
-
WN
-
Нет
-
-
- Степень применения [Основные параметры]
- Ультратонкая COF-структура
- Диагональ [Дисплей]
- 4.0"
- Разрешение [Дисплей]
- 720×720
- Срок жизни [Дисплей]
- ≥ 10 000ч
- Угол обзора(V.A.) [Дисплей]
- Широкий угол обзора, типичное значение 85°/85°/85°/85°(L/R/U/D)
- Область отображения (Active Area, A.A.) [Дисплей]
- 71.928×71.928
- Видео [Видео]
- https://cdn.globalso.com/dwin-global/style/global/video/DMG48480F040_01WTC.mp4
- Бренд
- DWIN

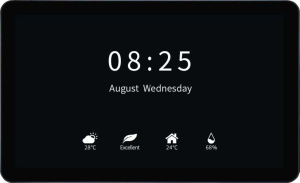

- На базе ASIC-процессора T5L2, с программной платформой взаимодействия человека и машины DGUS II, беспроводным контроллером.
- 7-дюймовый дисплей, разрешение 1024*600 пикселей, IPS-TFT-LCD, широкий угол обзора.
- Встроенный емкостный сенсорный экран с черным покрытием OCA.
- С динамиком, RTC и модулем Wi-Fi Tuya.
- С конформным покрытием.
- Поддерживает автономную передачу голоса, измерение реального времени NTC и отображение температуры и влажности в режиме реального времени.
-
Tuya WBR3 WiFi
-
WTC
- Степень применения [Основные параметры]
- Продукт интегрирует платформу прикладных решений
- Наличие в России
- Да
- Диагональ [Дисплей]
- 7.0"
- Разрешение [Дисплей]
- 1024×600
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 50 nit
- Защитное покрытие [Основные параметры]
- Есть
- WiFi
- Есть
- Угол обзора(V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
- Область отображения (Active Area, A.A.) [Дисплей]
- 153.8×85.9
- Светопропускание [Сенсорные параметры]
- Более 15%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- В наличии
- Да
- Бренд
- DWIN

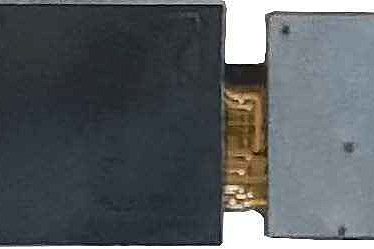

- DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии.
- На базе T5L0-Q88, работает система DGUS II.
- 1.6 дюйма, разрешение 142*428 пикселей, 262 тыс. цветов, круглый ЖК-дисплей IPS, широкий угол обзора.
- Процесс оптического соединения ЖК-дисплея и TP.
- Структура COF. Вся основная схема интеллектуального экрана закреплена на гибком печатном плате LCM, отличающемся легкой и тонкой конструкцией, низкой стоимостью и простотой производства.
- 20-контактные внешние интерфейсы.
-
WN
-
Нет
- Степень применения [Основные параметры]
- Ультратонкая COF-структура
- Диагональ [Дисплей]
- 1.6"
- Разрешение [Дисплей]
- 142×428
- Срок жизни [Дисплей]
- ≥ 10 000ч
- Яркость [Дисплей]
- 400 nit
- Угол обзора(V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
- Область отображения (Active Area, A.A.) [Дисплей]
- 13.16×39.68
- Напряжение питания, тип. [Напряжение и ток]
- 5V
- Бренд
- DWIN
- Коллекция

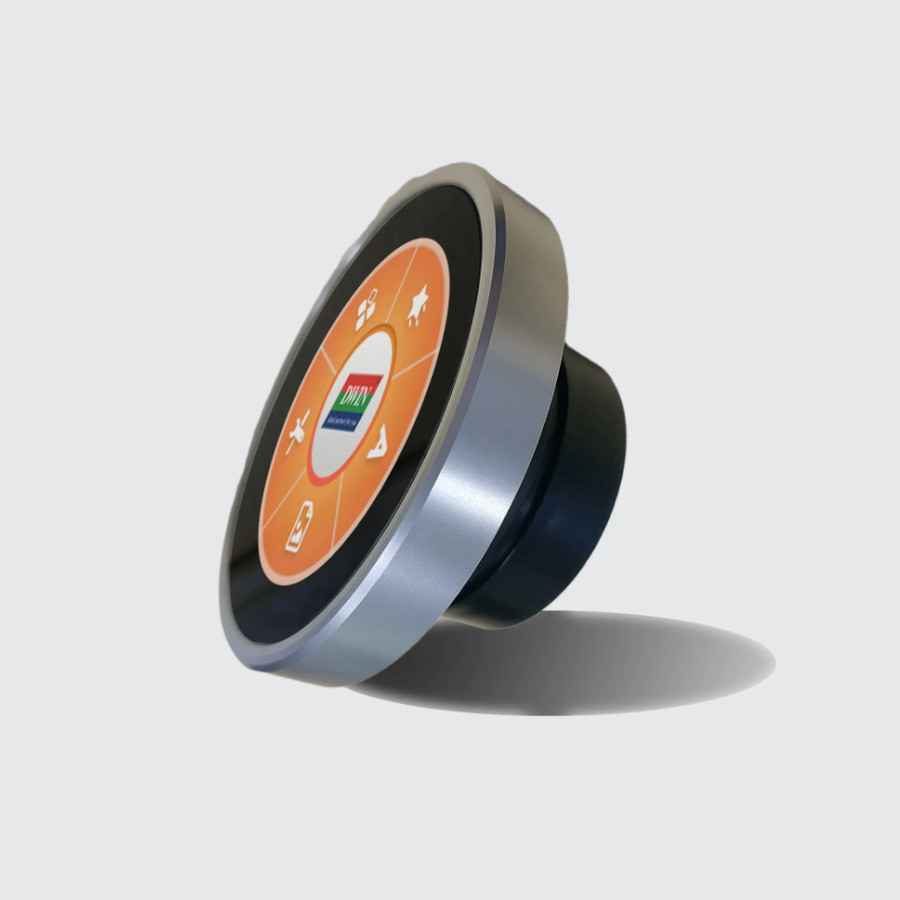

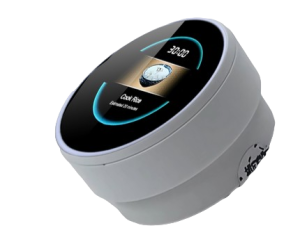

- Круглые TFT-LCD DWIN

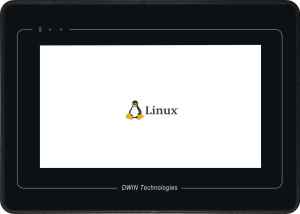

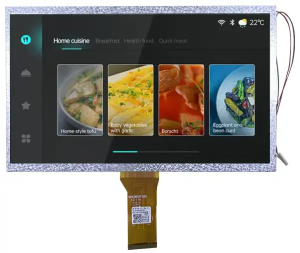

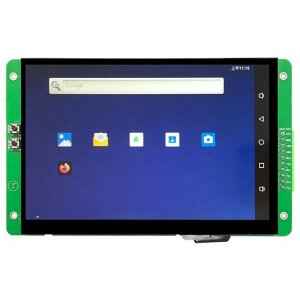

- DMG10600C070_43WTC DWIN 7" емкостный дисплей Linux 4.19 1024*600 индустриального класса с сенсорной ёмкостной панелью
- Промышленный терминал отображения LInux на базе RK3566, версия Linux4.19, разработка QT.
- 7-дюймовый, 1024*600, IPS, широкий угол обзора.
- 2 ГБ LPDDR4 + 8 ГБ eMMC (по умолчанию), 4 ГБ LPDDR4 + 32 ГБ eMMC (опционально), 8 ГБ LPDDR4 + 256 ГБ eMMC (опционально).
- Доступны порты RS232, RS485 и Ethernet для подключения и связи с внешними устройствами.
- Емкостный сенсор, Конструкция G+G с поверхностью из закаленного стекла.
| Анти-УФ [Основные параметры] |
|
| WiFi | |
| FSK Bus [Interface] |
|

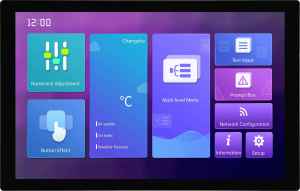

- Работает на базе ASIC T5L2, работает на платформе DGUS II HMI, с проводным контроллером.
- 10/1 дюймов, разрешение 1280*800, IPS-TFT-LCD.
- Емкостный сенсорный экран на основе технологии OCA.
- С модулем RTC и Wi-Fi Tuya.
- Конформное покрытие.
| Анти-УФ [Основные параметры] |
|
| FSK Bus [Interface] |
|

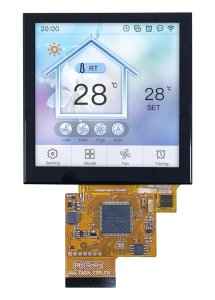

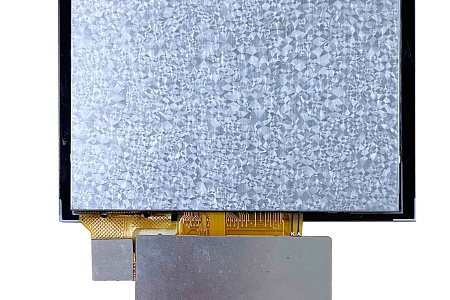

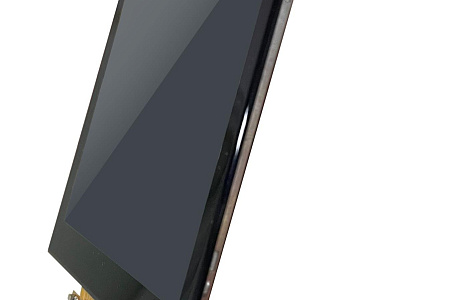

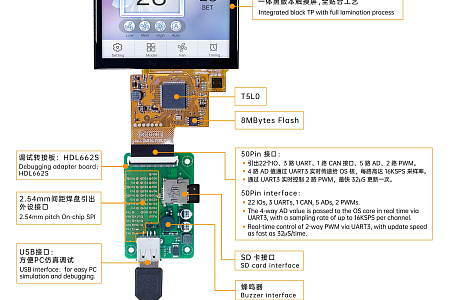

DMG48480F040_01W
ASIC T5L0 IPS-TFT-LCD 4 дюйма, разрешение 480*480 пикселей, 262К цветов, широкий угол обзора. 2.5D полный процесс ламинирования, красивый продукт и надежная структура. Дополнительный внешний вид TP в черном, белом и интегрированном черном цветах. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся гибкой, легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. На основе T5L0, работает система DGUS II
- 4 дюйма, разрешение 480*480 пикселей, 262 Тыс. цветов, IPS-TFT-LCD, широкий угол обзора.
- Интеллектуальный ЖК-дисплей с/без TP, толщина изделия всего 2.8 мм.
- Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства.
- 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для упрощения вторичной разработки.
-
WTC
-
WTCZ01
-
WTCZ02
-
WN
- Степень применения [Основные параметры]
- Ультратонкая COF-структура
- Наличие в России
- Да
- Диагональ [Дисплей]
- 4.0"
- Разрешение [Дисплей]
- 480×480
- Срок жизни [Дисплей]
- ≥ 10 000ч
- Угол обзора(V.A.) [Дисплей]
- Широкий угол обзора, типичное значение 85°/85°/85°/85°(L/R/U/D)
- Область отображения (Active Area, A.A.) [Дисплей]
- 71.86×70.18
- Светопропускание [Сенсорные параметры]
- Более 90%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Видео [Видео]
- https://cdn.globalso.com/dwin-global/style/global/video/DMG48480F040_01WTC.mp4
- В наличии
- Да
- Бренд
- DWIN

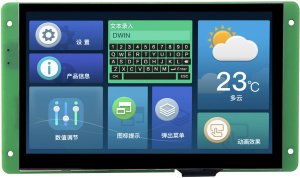

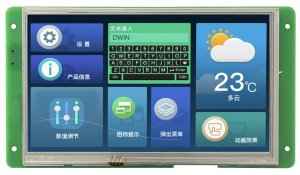

DMG80480C070_04W
ASIC T5L0 TV-TN-TFT-LCD 7.0 дюйма, разрешение 800*480 пикселей, 262К цветов, коммерческого класса
- Нет сенсорного экрана / Резистивный сенсорный экран / Емкостный сенсорный экран Опционально.
- Интерфейс TTL/CMOS; соединительный провод 10Pin_1.0mm.
- Загрузка через SD-карту или последовательный порт on-line.
- Основан на T5L0, работает под управлением системы DGUS II.
- Простой в использовании графический интерфейс DWIN DGUS V7.6 Development.no требуются навыки программирования.
- Двойная система разработки: DGUSⅡ/TA (набор инструкций).
- Угол обзора телевизора, 70°/70°/40°/30°(L/R/U/D).
- С двухъядерным графическим интерфейсом и ОС, графическим интерфейсом с богатыми элементами управления, ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KELI C51.
-
WTC
-
WTR
-
WN
- Степень применения [Основные параметры]
- Коммерческий класс
- Диагональ [Дисплей]
- 7.0"
- Разрешение [Дисплей]
- 800×480
- Срок жизни [Дисплей]
- ≥ 10 000ч
- Угол обзора(V.A.) [Дисплей]
- Нормальный TV-угол обзора, 70°/70°/40°/30° (L/R/U/D)
- Область отображения (Active Area, A.A.) [Дисплей]
- 154.08×85.92
- Светопропускание [Сенсорные параметры]
- Более 90%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, тип. [Напряжение и ток]
- 5V
- Видео [Видео]
- https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c39b3e3e4877788.mp4
- В наличии
- Да
- Бренд
- DWIN

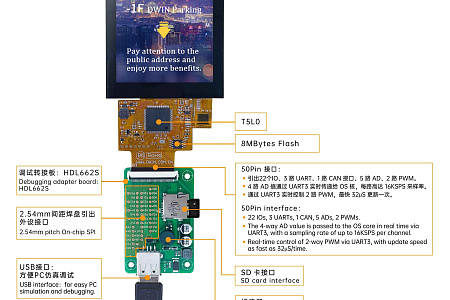

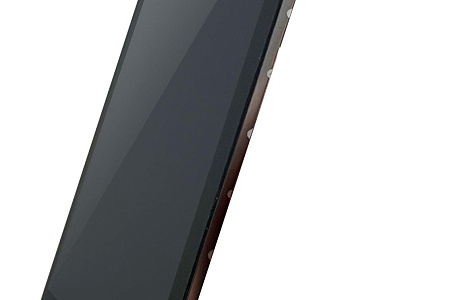

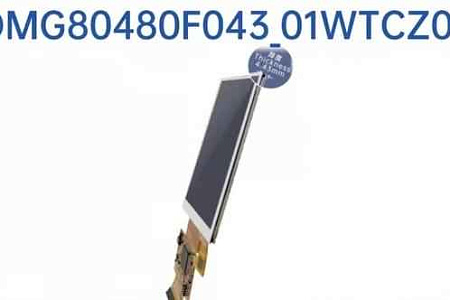

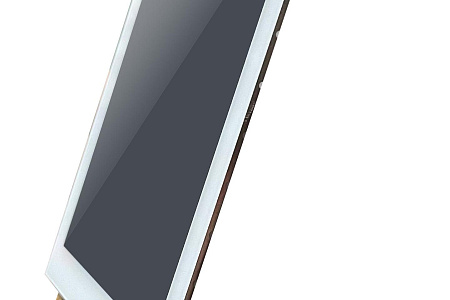

DMG80480F043_01W
ASIC T5L0 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 262К цветов, широкий угол обзора. Процесс ламинирования рамок LCD и TP с высокой надежностью конструкции. Дополнительный внешний вид TP черного, белого и интегрированного черного цвета. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. Основан на T5L0, работает под управлением системы DGUS II
- Ультратонкий, сверхлегкий и недорогой ЖК-экран COF.
- 4.3 дюйма, разрешение 480 * 800 пикселей, 262 Тыс. цветов, IPS-TFT-LCD, широкий угол обзора.
- Интеллектуальный экран без TP, толщина изделия всего 2,8 мм, с низкой стоимостью.
- Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства.
- 50 контактных интерфейсов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки.
-
WTC
-
WTCZ01
-
WTCZ02
-
WN
-
WTCRJ
-
WTCJM
- Степень применения [Основные параметры]
- Ультратонкая COF-структура
- Наличие в России
- Да
- Диагональ [Дисплей]
- 4.3"
- Разрешение [Дисплей]
- 800×480
- Срок жизни [Дисплей]
- ≥ 10 000ч
- Угол обзора(V.A.) [Дисплей]
- Широкий угол обзора, типичное значение 85°/85°/85°/85°(L/R/U/D)
- Область отображения (Active Area, A.A.) [Дисплей]
- 71.86× 70.18
- Видео [Видео]
- https://youtu.be/ZlK1ylHKPyw
- В наличии
- Да
- Бренд
- DWIN

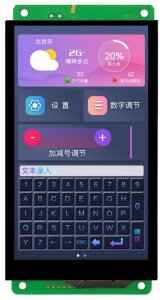

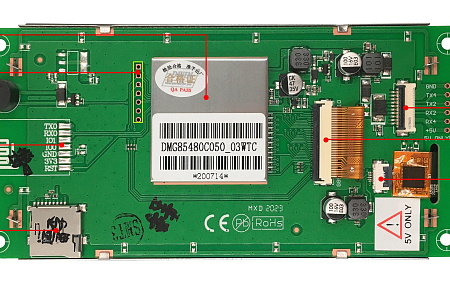

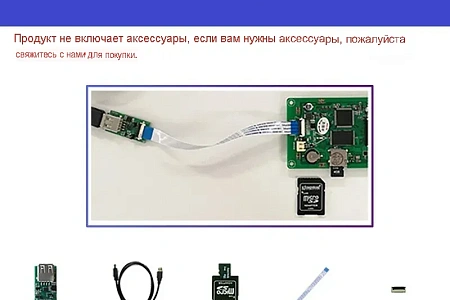

DMG85480C050_03W
5.0 дюйма, разрешение 480*854 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора, узкая граница
- DWIN T5L1, работающий под управлением системы DGUS II, подключается к любому MCU, даже 8-разрядному.
- 5.0-дюймовый, разрешение 480*854 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора.
- Опционально без / Резистивный / Емкостный сенсорный экран.
- Интерфейс TTL/CMOS; соединительный провод 10Pin_1.0mm.
- Загрузка через SD-карту или последовательный порт on-line, USB или Wifi является необязательной.
- Удобный в использовании инструмент разработки графических интерфейсов DWIN DGUS V7.6, не требующий навыков программирования.
- Двойная система разработки: DGUSⅡ/TA (набор инструкций).
- Широкий угол обзора, 85°/85°/85°/85° ( L/R/U/D).
- С двумя ядрами GUI и OS: ядро GUI с богатым сенсорным управлением и управлением дисплеем, ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KELI C51.
-
WTC
-
WTR
-
WN
- Степень применения [Основные параметры]
- Коммерческий класс
- Диагональ [Дисплей]
- 5.0"
- Разрешение [Дисплей]
- 854×480
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 270 nit
- Угол обзора(V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
- Область отображения (Active Area, A.A.) [Дисплей]
- 61.6×109.7
- Область просмотра (View Area, V.A.) [Дисплей]
- 62.0×110.1
- Светопропускание [Сенсорные параметры]
- Более 90%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, тип. [Напряжение и ток]
- 5V
- Видео [Видео]
- https://cdn.globalso.com/dwin-global/style/global/video/DMG85480C050_03W_mp4_264_hd.mp4
- Бренд
- DWIN

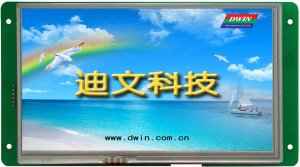

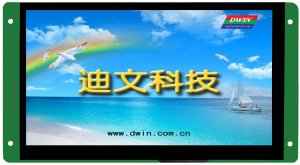

DMG80480C070_03W
DWIN TN-TFT-LCD 7.0-дюймовый Smart LCM, 800*RGB*480, 16.7М цветов, нормальный угол обзора
- Нет сенсорного экрана / Резистивный сенсорный экран / Емкостный сенсорный экран Опционально.
- Интерфейс TTL/CMOS; соединительный провод FCC 10Pin_1.0mm.
- Загрузка через SD-карту или последовательный порт on-line.
- Простой в использовании графический интерфейс DWIN DGUS V7.6 Development. Не требуются навыки программирования.
- Двойная система разработки: DGUSⅡ/TA (набор инструкций).
- Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D).
- С двухъядерным графическим интерфейсом и ОС, графическим интерфейсом с богатыми элементами управления, ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KELI C51.
-
WTC
-
WTR
-
WN
- Степень применения [Основные параметры]
- Коммерческий класс
- Диагональ [Дисплей]
- 7.0"
- Разрешение [Дисплей]
- 800×480
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Защитное покрытие [Основные параметры]
- Нет
- Угол обзора(V.A.) [Дисплей]
- Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
- Область отображения (Active Area, A.A.) [Дисплей]
- 154.1×85.9
- Напряжение питания, тип. [Напряжение и ток]
- 5V
- Видео [Видео]
- https://ecdn6.globalso.com/upload/p/1355/source/2024-03/65f968eabc8d580285.mp4
- В наличии
- Да
- Бренд
- DWIN

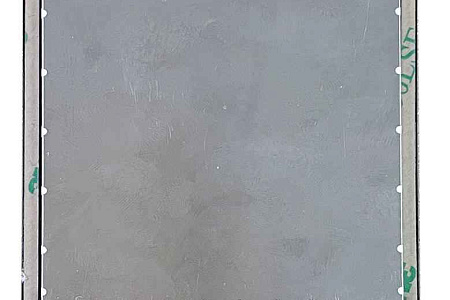

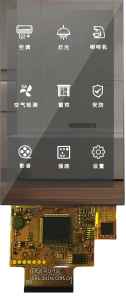

DMG80480F043_01W
ASIC T5L0 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 262К цветов, широкий угол обзора. Процесс ламинирования рамок LCD и TP с высокой надежностью конструкции. Дополнительный внешний вид TP черного, белого и интегрированного черного цвета. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. Основан на T5L0, работает под управлением системы DGUS II
- Оснащен ASIC-модулем T5L0, работающим на платформе DGUS II HMI.
- 4.3 дюйма, разрешение 480 * 800, ЖК-дисплей IPS-TFT.
- Полностью ламинированный CTP, полупрозрачная зеркальная накладка, красивый продукт и надежная конструкция.
- Конструкция COF. Вся основная схема интеллектуального экрана выполнена на гибком печатном плате LCM, отличающемся легкой и тонкой конструкцией, низкой стоимостью и простотой изготовления.
-
Нет
- Степень применения [Основные параметры]
- Ультратонкая COF-структура
- Наличие в России
- Да
- Диагональ [Дисплей]
- 4.3"
- Разрешение [Дисплей]
- 800×480
- Срок жизни [Дисплей]
- ≥ 10 000ч
- Угол обзора(V.A.) [Дисплей]
- Широкий угол обзора, типичное значение 85°/85°/85°/85°(L/R/U/D)
- Бренд
- DWIN
-
Коллекция документов для термостатаАдрес интерфейса связи термостата и интерфейс переменных термостата.
-
Круглые TFT-LCD DWINВ коллекции собраны круглые ЖК-дисплеи и энкодеры DWIN.
-
АксессуарыВ данной коллекции представлены самые популярные аксессуары для продукции компании DWIN.
-
HMI ЖК-дисплеиВ данной коллекции подобраны HMI ЖК-дисплеи DWIN.
Beijing DWIN Technology Co., Ltd., часто упоминается как DWIN Technology, является крупным производителем, а также мировым лидером в производстве TFT-ЖК-модулей от 2 до 21.5 дюймов, специализирующееся на продуктах и решениях для взаимодействия человека и машины (HMI): дисплеев HMI и сенсорных экранов, ЖК-панелей. Также предоставляем решения для всей линейки продуктов, технические консультации и послепродажное обслуживание для всех видов дисплейных модулей, предлагаем панели HMI, промышленные дисплеи, интерактивную сенсорную панель — емкостные / резистивные сенсорные экраны.
Компания DWIN Technology, высокотехнологичное предприятие, основанное в 2003 году в Чжунгуаньцуне, Пекин. С момента своего основания компания достигла поразительных темпов роста, составив около 80% в годовом исчислении, и стала ведущим мировым производителем высококачественных продуктов и решений для взаимодействия человека и машины (HMI).
DWIN — одна из немногих компаний в отрасли, которая может самостоятельно разрабатывать и проектировать специальные чипы для взаимодействия между человеком и компьютером на основе рыночного опыта. Дизайн ASIC от DWIN устраняет избыточные функции общих микроконтроллеров общего назначения, усиливает соответствующие показатели взаимодействия между человеком и компьютером (например, встроенная высокоскоростная видео ПАМЯТЬ и т. д.), помогает пользователям снизить общую стоимость оборудования, а также снижает сложность разработки интерактивной части приложения, чтобы клиенты могли больше фокусироваться на своих основных технологиях, для содействия разработке и обновлению итераций продуктов и технологий.
Предоставляя продукты HMI, DWIN также предоставляет услуги кастомизации индивидуальных продуктов и системные решения для промышленной автоматизации, медицинской красоты и здравоохранения, новой энергетики, финансового оборудования, машиностроения, бытовой электроники и других областей в соответствии с потребностями клиентов, включая промышленное производство, повседневную жизнь, общественный транспорт и другие аспекты, которые помогают клиентам легко завершить разработку продукта. и быстро, и по-настоящему реализовать концепцию дизайна "технология меняет жизнь".
Продвигайтесь вперед с нами
Заглядывая в будущее, DWIN Technology реализовывает корпоративную философию "Добиваемся двойной победы и развиваемся вместе". Настаиваем на том, чтобы наши технологии меняли жизнь, создаем ценность для клиентов и стремимся к достижению цели комплексного технологического предприятия, широко признанного обществом.
Бесплатная консультация
This video introduces most of the functions of DWIN DGUS software, which can help you get started quickly and use the basic functions of the software.
DWIN HMI Tutorial (39 and 42 series). Intuitive Configuration Software: DWIN user-friendly PC-side software, built on LINUX, enables seamless integration of functions like PLC, modbus communication, data display, event registration, alarms, and more, without the need for programming. Customize and optimize your system effortlessly.
