TFT ЖК-дисплеи
TFT-LCD ЖК-модули размеры от 1.5" до 10.1" с интерфейсом RGB/LVDS/SPI.
Возможности:
• Высокая производительность: 2,5 миллиона штук в месяц.
• Высокий стандарт: 30-дневное старение, отсутствие битых пикселей и полная проверка.
• ОЕМ А-сорт стекла, поставщики высококачественного стекла: Tianma, Innolux, Hannstar и BOE.
• Индивидуальный сервис: яркость, высокая температура, антибликовое покрытие, интерфейс, длина и форма кабеля и т. д.
• Предоставляем бесплатную техническую поддержку.
• Список показывает только частичный стандартный ЖК-дисплей. Если нужной модели по требуемым характеристикам нет в этом списке, пожалуйста свяжитесь с нами любым способом.
Сортировать по:
популярности
популярности
алфавиту
увеличению цены
уменьшению цены
Показать по:
30
30
60
90
Размерный ряд TFT ЖК-модулей нашего каталога: 1.3" 1.54" 2.1" 2.8" 3.5" 4.0" 4.1" 4.3" 5.0" 7.0" 8.0" 10.1" 10.4".
- Диапазон возможных размеров производства: TFT ЖК-дисплей 1.3–32 дюйма/сенсорная панель 0.9–37 дюймов.
- Высокая производительность: 2.5 миллиона ЖК-дисплеев ежемесячно:
- RTP 500 thousand pcs monthly
- CTP 1 million pcs monthly
- cover glass 2 million pcs monthly
- Высокий стандарт тестирования на производстве: 30-дневное старение, отсутствие битых пикселей и полная проверка.
- Высококачественные поставщики стекла: OEM-стекло класса А, Tianma, Innolux и BOE.
- Индивидуальное обслуживание (возможность кастомизации): яркость, высокая/рабочая температура, антибликовое покрытие, интерфейс, кабель. длина и форма кабеля и т.д.
- Предоставляем индивидуальную бесплатную техническую поддержку.
DWIN TFT LCD Catalog
Size | Model NO. | LCD Type | Resolution | LCD Interface | Luminance (cd/m²) | Active Area (mm) | LCD Outline(mm) | FPC length (mm) |
FPC thickness (mm) (with PI stiffener) |
Voltage for LED | Driver IC | Datasheet | Remark |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1.3" | LI24240C013HA2098 | IPS | 240*240 | RGB_18bit 40PIN_0.5mm | 200 | 32.4×32.4 | 35.6× 38.1×1.6 | 26.9±0.5 | 0.3±0.03 | 3V | GC9A01A | √ | LI24240T013HA2004 (Circular) |

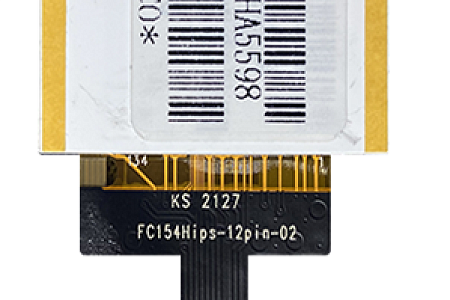

1.54" | LI24240T015HA5598 | IPS | 240*240 | 4SPI 12PIN_0.5mm | 550 | 27.72×27.72 | 33.72×31.52×1.77 | 33.0±0.3 | 0.3±0.03 | 3.2V | ST7789V2 | √ | LI24240T015HA5504 |
1.6" | LI40400T016BA2598 | IPS | 400*400 | QSPI 16PIN_0.5mm | 250 | 39.84×39.84 | 42.94×45.87×2.11 | 64.53±0.5 | 0.3±0.03 | 9V | ST77903 | √ | LI40400T016BA2504 (Circular) |

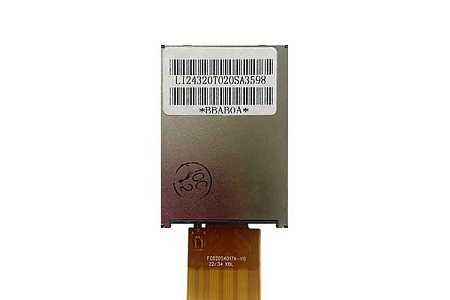

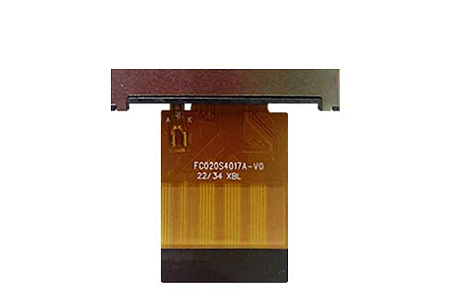

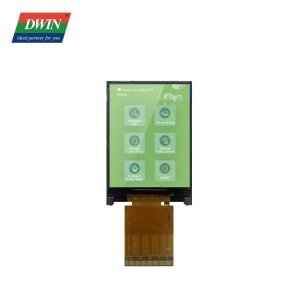

2" | LI24320T020SA3598 | IPS | 240*320 | RGB_18bit 40PIN_0.5mm | 350 | 30.6×40.8 | 36.0×51.6×2.4 | 26.0±0.5 | 0.3±0.03 | 3V | ST7789V | √ | LI24320T020SA3504 |
2.1" | LI48480T021BA4098 | IPS | 480*480 | RGB_24bit 40PIN_0.5mm | 400 | 53.28×53.28 | 56.18×59.71×2.3 | 27.12±0.5 | 0.3±0.03 | 12.8V | ST7701S | √ | LI48480T021BA4004 (Circular) |

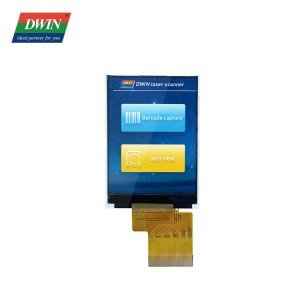

2.4" | LN32240T024SA3098 | TN | 240*320 | RGB_18bit 40PIN_0.5mm | 300 | 36.72×48.96 | 42.72×59.4×2.30 | 26.6±0.5 | 0.3±0.03 | 12.8V | ILI9341 | √ | LN32240T024SA3004 |
2.8" | LN32240T028SA3598 | TN | 240*320 | RGB_18bit 40PIN_0.5mm | 350 | 43.2×57.6 | 50×69.2×2.3 | 25.51 | 0.3±0.05 | 12.8V | ST7789 | √ | LN32240T028SA3504 |
LI48480T028BA3098 | IPS | 480x480 | RGB_24bit 40PIN_0.5mm | 300 | 70.13×70.13 | 73.03×76.48×2.3 | 28±0.5 | 0.3±0.03 | 12V | ST7701S | √ | LI48480T028BA3004 (Circular) | |
3.5" | LI48320T035IB3098 | IPS | 320*480 | RGB_24bit 40PIN_0.5mm | 300 | 48.96×73.44 | 54.5×83.0×2.1 | 27.1±0.5 | 0.3±0.03 | 9.3V | ST7796-G4 | √ | LI48320T035IB3004 |
4" | LI48480T040HA3098 | IPS | 480*480 | RGB_24bit 50PIN_0.5mm | 300 | 71.86x70.18 | 76.4x79.4x2.8 | 46.15 | 0.3±0.03 | 18V | ST7701S | √ | LI48480T040HA3004 |

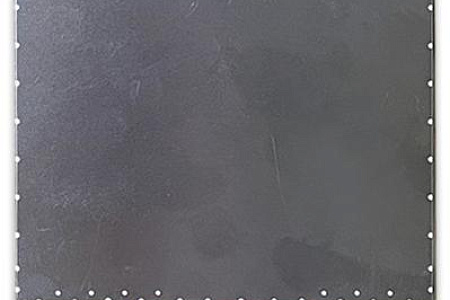

4.1" | LI72720T041TA3598 | IPS | 720*720 | MIPI 40PIN_0.5mm | 350 | 73.98×73.98 | 77.98×82×2.13 | 18.05±0.5 | 0.3±0.03 | 9.8V | ILI2882N | √ | LI72720T041TA3599 (Incell) |
4.3" | LN48272T043IB3598 | TN | 480*272 | RGB_24bit 40PIN_0.5mm | 300 | 95.04×53.85 | 105.4×67.1×2.95 | 46.13±0.5 | 0.3±0.03 | 12V | NV3047 | √ | LN48272T043IB3504 |
LI48800T043TD3098 | IPS | 480*800 | RGB_24bit 40PIN_0.5mm | 300 | 56.16×93.6 | 60.86×102.57×2.7 | 35.43 | 0.3±0.03 | 15V | ST7701S | √ | LI48800T043TD3004 | |

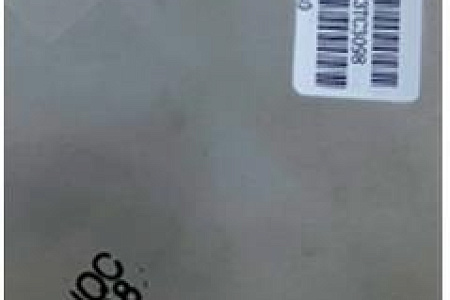

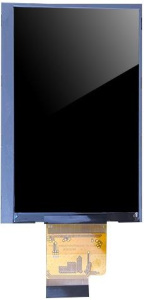

LI48800T043TC3098 | IPS | 480*800 | RGB_24bit 40PIN_0.5mm | 300 | 56.16×93.6 | 67.1×105.4×3.0 | 35.43 | 0.3±0.03 | 15V | ST7701S | √ | LI48800T043TC3004 | |

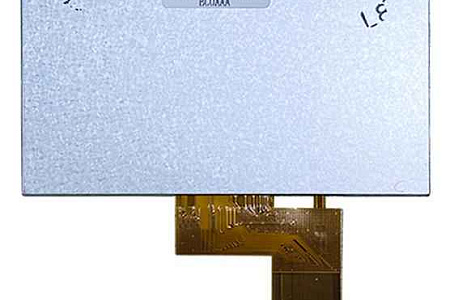

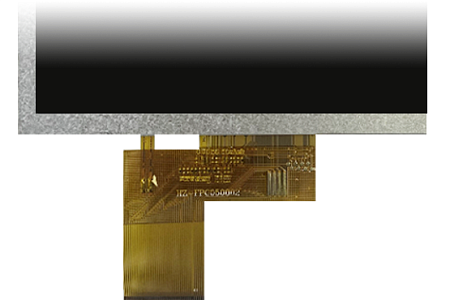

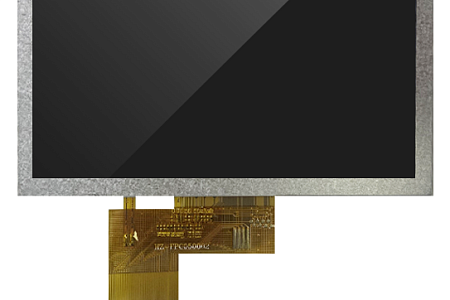

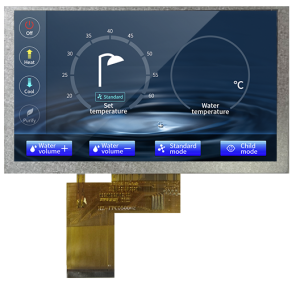

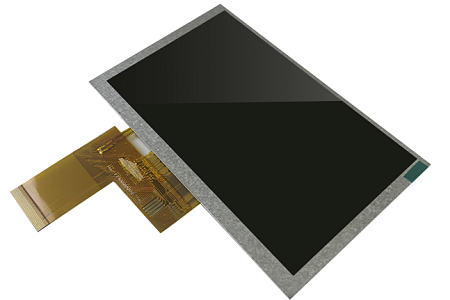

5" | LI80480C050HA9098 | IPS | 800*480 | RGB_24bit 40PIN_0.5mm | 900 | 108.0×64.8 | 120.7×75.8×3.0 | 48.91±1.0 | 0.3 | 12V | ST7262-G4-1-H | √ | LI80480T050HA9001 |

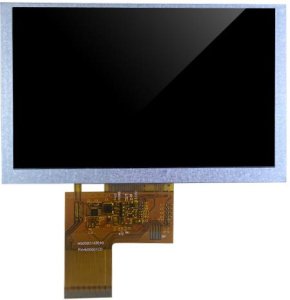

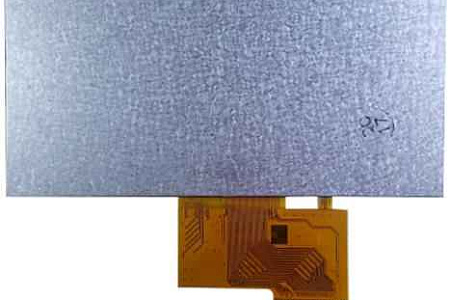

LN80480T050IA4098 | TN | 800*480 | RGB_24bit 40PIN_0.5mm | 400 | 108.0×64.8 | 120.7×75.8×3.0 | 49.26±1.0 | 0.3 | 18V | ILI6122/ILI6137A-00T004/EK9713CA+ ILI5960/EK73002AB2 | √ | LN80480T050IA4001 | |
LN80480T050IA9098 | TN | 800*480 | RGB_24bit 40PIN_0.5mm | 900 | 108.0×64.8 | 120.7×75.8×3.0 | 49.26 | 0.3 | 12V | ILI6122+ILI5960 | √ | LN80480T050IA9001 | |
LI12720T050TA3098 | IPS | 720*1280 | MIPI 40PIN_0.5mm | 300 | 62.1x110.4 | 66.10x118.30x1.61 | 22.5±0.5 | 0.3±0.03 | 9.6V | ILI9881H | √ | LI12720T050TA3099 (Incell) | |

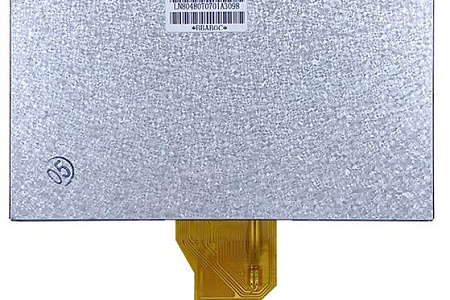

7" | LN80480T070IA3098 | TN | 800*480 | RGB_24bit 50PIN_0.5mm | 300 | 154.08×85.92 | 165×100×5.7 | 45.15±0.5 | - | 9V | ILI5960/EK73002AB2+ILI6122/ILI6137A-00T004/EK9713CA | √ | LN80480T070IA3099 |
LN80480T070IA9098 | TN | 800*480 | RGB_24bit 50PIN_0.5mm | 900 | 154.08×85.92 | 164.9×100×5.6 | 65.5 | 0.3±0.03 | 9V | ILI6122/ILI5960 or EK9713/EK73002 | √ | LN80480T070IA9004 | |
LN80480T070IB3098 | TN | 800*480 | RGB_24bit 50PIN_0.5mm | 300 | 154.08×85.92 | 165×100×3.3 | 80.5 | 0.3±0.03 | 9V | EK79713BCGB/EK73202ACGB | √ | LN80480T070IB3099 (long FPC) | |

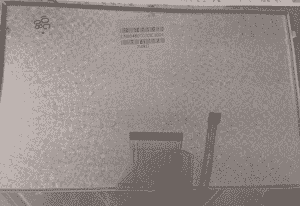

LN80480T070IC3098 | TN | 800*480 | RGB_24bit 50PIN_0.5mm | 300 | 154.08×85.92 | 165×100×3.5 | 46.3 | 0.3±0.03 | 9V | ILI6137A+ILI5960 | √ | LN80480T070IC3004 (short FPC) | |

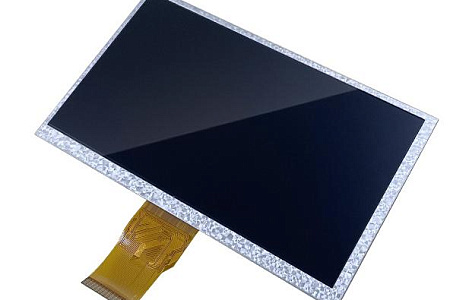

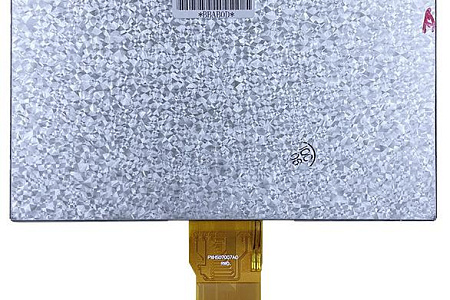

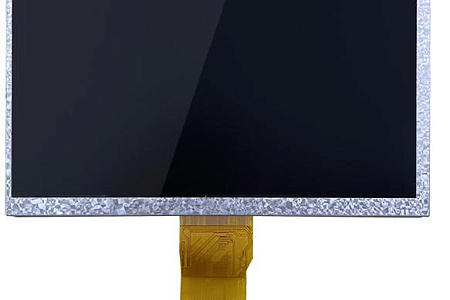

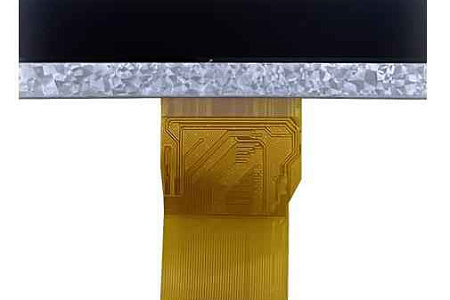

LI10600T070IA3098 | IPS | 1024*600 | RGB_24bit 50PIN_0.5mm | 300 | 154.2144×85.92 | 165×100×3.5 | 45.74±0.5 | - | 9.3V | HX8282-A11DPD300+HX8696-A01APD300 /EK79001HK+ EK73215BCGA | √ | LI10600T070IA3001 | |

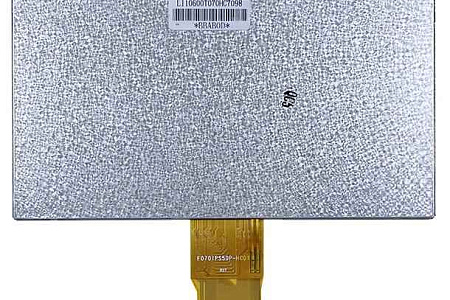

LI10600T070IA7098 | IPS | 1024*600 | RGB_24bit 50PIN_0.5mm | 700 | 154.21x85.92 | 164.9×100.0×2.8 | 45.03±0.5 | - | 9.3V |
HX8696-A01APD300/ HX8282-A11DPD300 |
√ | LI10600T070IA7001 | |
8" | LN80600T080IA4098 | TN | 800*600 | RGB_24bit 50PIN_0.5mm | 400 | 162.0×121.5 | 183.0×141.0×5.6 | 60±1.0 | - | 9V | NT39419BH+NT39211H/EK9713B+EK73215 | √ | LN80600T080IA4099 |

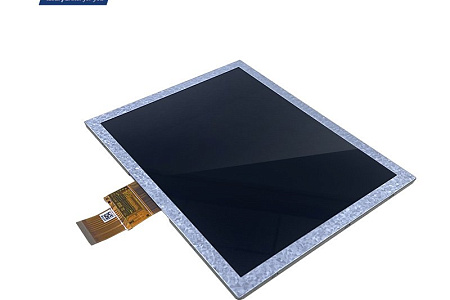

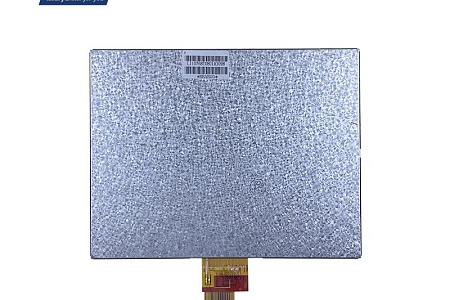

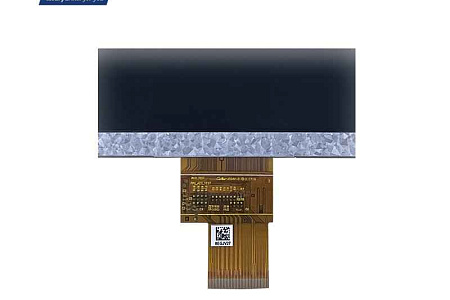

LI10768T080IA3098 | IPS | 1024*768 | LVDS 40PIN_0.5mm | 300 | 162.05×121.54 | 183.0×141.0×3.5 | 43.95±1.0 | 0.3 | 9V | HX8282+HX8695 | √ | LI10768T080IA3001 | |
LN80600T080IA9098 | TN | 800*600 | RGB_24bit 50PIN_0.5mm | 900 | 162.0×121.5 | 182.2×140.2×5.85 | 60±1.0 | - | 9.6V | HX8282+HX8696 | √ | LN80600T080IA9001 | |
10.1" | LI10600T101IC2598 | IPS | 1024*600 | RGB_24bit 50PIN_0.5mm | 250 | 222.72×125.28 | 235.0×143.0×5.2 | 67.13±0.5 | 0.3±0.03 | 9.9V | ILI6150+ILI5120 | √ | LI10600T101IC2504 |

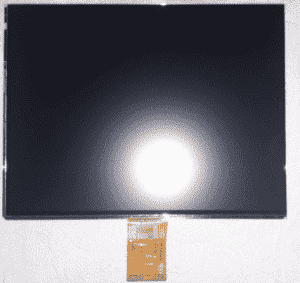

10.4 | LN80600T104IA4598 | TN | 800*600 | RGB_24bit 60PIN_0.5mm | 450 | 158.4x211.2 | 228.5x175.5x5.9 | 45±0.5 | - | 9.6V | HX8677/HX8264 | √ | LN80600T104IA4501 |
* В приведенном выше списке показаны только частичные стандартные ЖК-дисплеи TFT. Если необходимого продукта нет в этом списке или каталоге сайта, пожалуйста, свяжитесь с нами.
Каталог DWIN TFT LCD+TP
Size | Model No. | TP Model No | TP IC | Touch Type | Datasheet | Remark |
---|---|---|---|---|---|---|
1.3" | LI24240C013HA2098-TCF | MC013F-125-CTP-B1 (COF) | GT911 | Capacitive | √ | OCA bonding |
2" | LI24320T020SA3598-TR | YF02002 | - | Resistive | √ | |
LI24320T020SA3598-TC | TPC020T0001G01V1 (COF) | GT911 | Capacitive | √ | ||
2.1" | LI48480T021BA4098-TCF | TPC021C0001FS01V2 (COF) | GT911 | Capacitive | √ | OCA bonding |
2.4" | LN32240T024SA3098-TR | HR4 9732 2.4 | - | Resistive | √ | |
LN32240T024SA3098-TC | TP024Z0001A (COF) | GT911 | Capacitive | √ | ||
2.8" | LN32240T028SA3598-TR | HR4 9756 2.8 A1 | - | Resistive | √ | |
LN32240T028SA3598-TC | TP028Z0002A (COF) | GT911 | Capacitive | √ | ||
LI48480T028BA3098-TCF | TPC028C0008F01V1 (COF) | GT911 | Capacitive | √ | OCA bonding | |
3.5" | LI48320T035IB3098-TR | HR4 9707 3.5 | - | Resistive | √ | |
LI48320T035IB3098-TC | CDG10455-3.5-A0-HLT (COF) | GT911 | Capacitive | √ | ||
4" | LI48480T040HA3098-TR | HR4 9986 4.0 | - | Resistive | √ | |
LI48480T040HA3098-TCF | TP040Z0003A (COF) | GT911 | Capacitive | √ | ||
4.3" | LN48272T043IB3598-TR | YF04329 | - | Resistive | √ | |
LN48272T043IB3598-TCF | TPC043T0023G01V1 (COF) | GT911 | Capacitive | √ | ||
LI48800T043TD3098-TCF | TPC043Z0002G01V4 (COF) | GT911 | Capacitive | √ | ||
LI48800T043TC3098-TR | YF04303 | - | Resistive | √ | ||
5" | LI80480C050HA9098-TR | YF05025 | - | Resistive | √ | |
LN80480T050IA4098-TR | YF05008 | - | Resistive | √ | ||
LN80480T050IA4098-TCF | GME0831B (COF) | GT911 | Capacitive | √ | ||
LN80480T050IA9098-TR | YF05007 | - | Resistive | √ | ||
7" | LN80480T070IA3098-TR | YF07002 | - | Resistive | √ | |
LN80480T070IA9098-TR | YF07045 | - | Resistive | √ | ||
LN80480T070IA9098-TCF | TPC070T0050G01V1 (COF) | GT911 | Capacitive | √ | ||
LN80480T070IB3098-TR | YF07002 | - | Resistive | √ | ||
LN80480T070IB3098-TCF | TPC070T0050G01V1 (COF) | GT911 | Capacitive | √ | ||
LN80480T070IC3098-TR | YF07002 | - | Resistive | √ | ||
LN80480T070IC3098-TCF | TPC070T0050G01V1 (COF) | GT911 | Capacitive | √ | ||
LI10600T070IA3098-TR | YF07002 | - | Resistive | √ | ||
LI10600T070IA3098-TCF | TPC070T0050G01V1 (COF) | GT911 | Capacitive | √ | ||
LI10600T070IA7098-TCF | TPC070T0050G01V1 (COF) | GT911 | Capacitive | √ | ||
8" | LN80600T080IA4098-TCF | TPC080Z0009G01V1 (COF) | GT911 | Capacitive | √ | |
LI10768T080IA3098-TR | HR48537-8.0 /1HRS0912972B / YF08001 | - | Resistive | √ | ||
LI10768T080IA3098-TCF | TPC080Z0009G01V1 (COF) | GT911 | Capacitive | √ | ||
LN80600T080IA9098-TR | HR49555-8.0/YF08006 | - | Resistive | √ | ||
LN80600T080IA9098-TCF | TPC080Z0009G01V1 (COF) | GT911 | Capacitive | √ | ||
10.1" | LI10600T101IC2598-TR | YF10105 | - | Resistive | √ | |
10.4" | LN80600T104IA4598-TR | HR4 8545 10.4 | - | Resistive | √ | |
LN80600T104IA4598-TCF | TPC104T0008G01V1 (COF) | GT9110 | Capacitive | √ |
* В приведенном выше списке показаны только частичные стандартные LCD+TP. Если необходимого продукта нет в этом списке или каталоге сайта, пожалуйста, свяжитесь с нами.
DWIN TP Catalog (сенсорные панели)
RTP | Size | Model NO. | Structure | Active Area (mm) | Outsize (mm) | FPC length (mm) | FPC thickness (mm) | |
4.3" | YF04303 | ITO Film+ITO Glass+FPC | 56.16(L)×93.60(W) | 67.7(L)×106.0(W)×1.55(T) | 26±0.5 | 0.3±0.05 | ||
7" | YF07002 | ITO Film+ITO Glass+FPC | 153.68(L)×86.18(W) | 163.8(L)×97.8(W)×1.5(T) | 80±0.5 | 0.3±0.05 | ||
8" | HR4 8537 8.0 | ITO Film+ITO Glass+FPC | 121.5(L)×162.0(W) | 141.0(L)×183.0(W)×1.40(T) | 60±1.0 | 0.3±0.05 | ||
10.4" | HR4 8545 10.4 | ITO Film+ITO Glass+FPC | 158.2(L)×211.0(W) | 174.0(L)×225.3(W)×1.4(T) | 47±1.0 | 0.3±0.05 | ||
CTP | Size | Model NO. | Structure | View Area (mm) | Outsize (mm) | IC | FPC length (mm) | FPC thickness (mm) |
4.3" | TPC043Z0001G01V1 | G+G | 56.56(L)×94.00(W) | 67.00(L)×105.20(W)×1.78(T) | GT911 | 29.4±0.5 | 0.3±0.05 | |
7" | TPC070T0050G01V1 | G+G | 154.08(L)×85.92(W) | 164.6(L)×99.7(W)×1.6(T) | GT911 | 40±0.5 | 0.3±0.05 | |
8" | TPC080Z0009G01V1 | G+G | 122.2(L)×162.6(W) | 141.0(L)×183.0(W)×1.6(T) | GT911 | 39.9±0.5 | 0.3±0.05 | |
10.4" | TPC104T0008G01V1 | G+G | 211.7(L)×158.9(W) | 228.0(L)×174.4(W)×1.6(T) | GT9110 | 45.5±0.5 | 0.3±0.03 |
* В приведенном выше списке показаны только некоторые стандартные сенсорные панели. Если необходимого продукта нет в этом списке или каталоге, пожалуйста, свяжитесь с нами.
