DWIN
Артикул: EKT050A

Описание товара:

EKT050A

На базе T5L ASIC 5.0 дюймов, 800xRGBx480, 16.7М цветов, TN-экран CTP, стандартный набор инструкций (TA) / система DGUS II

  • Емкостный сенсорный экран.
  • Интерфейс USB, соединительный провод FCC50-0.5 мм.
  • Несколько пользовательских интерфейсов (I/Os, CAN, PWM, AD, UARTs) для отладки.
  • Загрузка через SD-карту или последовательный порт on-line.
  • Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
  • Двойная система разработки: DGUS II (графический инструмент со встроенными модулями пользовательского интерфейса)/ TA (набор инструкций), переключаемый путем загрузки ядра через SD-карту.
  • Угол обзора TN: 70/70/50/70 (L/R/U/D).
  • С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатым встроенным сенсорным управлением и управлением дисплеем в инструменте DGUS. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка программирования DWIN OS или языка KEIL C51.

Характеристики:
Степень применения
Функциональная плата разработки
Диагональ
5.0"
Разрешение
Срок жизни
≥ 20 000ч
Яркость
Размеры (ШxВxГ), мм
154.60×80.9×21.1
Вес нетто
160
Установочные размеры, мм
124.8x76.9
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

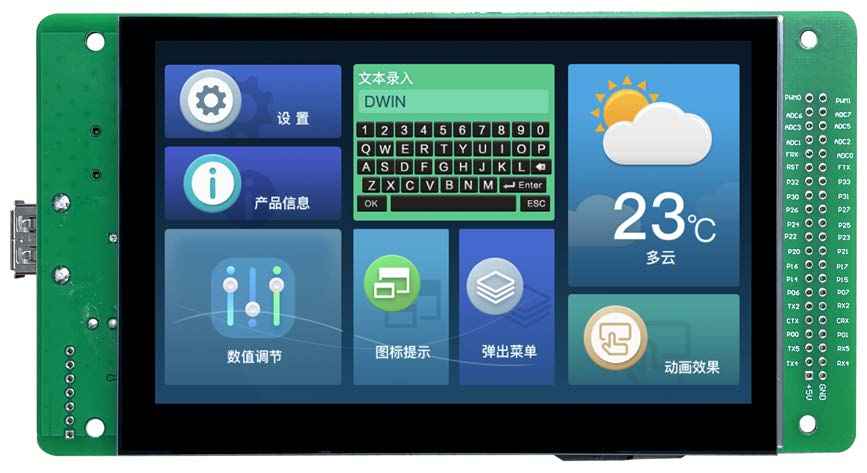

DWIN T5L0 UART HMI 5" TN-TFT ЖК-дисплей с оценочной платой разработки
EKT050A

На базе T5L ASIC 5.0 дюймов, 800xRGBx480, 16.7М цветов, TN-экран CTP, стандартный набор инструкций (TA) / система DGUS II

EKT050A

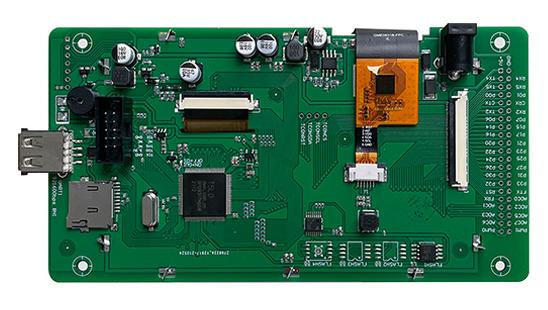

Описание интерфейса

1# Интерфейс записи SD-карт
2# Интерфейс JTAG, подключитесь к эмулятору HME05 или подключитесь к записывающему устройству PGT05, чтобы записать базовую прошивку ядра
3# Модуль расширения FLASH, 3 модуля FLASH могут быть расширены
4# 2.54-миллиметровая прокладка со сквозными отверстиями, интерфейс вывода процессора с графическим интерфейсом/ОС, шелкография с другой стороны
5# Интерфейс ЖК-экрана
6# Интерфейс емкостного сенсорного экрана (структура COB)
7# Интерфейс USB, можно выбрать UART1
8# Интерфейс питания с широким напряжением 6-36В

Внешний интерфейс

Таблица контактов внешнего интерфейса
PIN Определение Описание
1# GND Common ground
2# RX4 UART4 прием данных
3# RX5 UART5 прием данных
4# P01 I/O mouth
5# CRX Прием данных интерфейса CAN
6# RX2 UART2 прием данных
7# P07 I/O
8# P15 I/O
9# P17 I/O
10# P21 I/O
11# P23 I/O
12# P25 I/O
13# P27 I/O
14# P31 I/O
15# P33 I/
16# FTX Прием данных приемопередатчика FSK
17# ADC0 AD input
18# ADC2 AD input
19# ADC5 AD input
20# ADC7 AD input
21# PWM1 16bit PWM output
22# 5V power input
23# TX4 UART4 data transmission
24# TX5 UART5 data transmission
25# P0.0 I/O
26# CTX Передача данных по интерфейсу CAN
27# TX2 Передача данных UART2
28# P06 I/O
29# P14 I/O
30# P16 I/O
31# P20 I/O
32# P22 I/O
33# P24 I/O
34# P26 I/O
35# P30 I/O
36# P32 I/O
37# RSTN Вход сброса системы
38# FRX Передача данных приемопередатчика FSK
39# ADC1 AD input
40# ADC3 AD input
41# ADC6 AD input
42# PWM0 16-битный ШИМ-выход

Application

1 (4)
1 (5)


Function working principle
8 PIN 2.0



Характеристики

Основные параметры
Степень применения Функциональная плата разработки
Дисплей
Диагональ 5.0"
Разрешение 800×480 Другие товары
Срок жизни ≥ 20 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 70/70/50/70 (Л/П/В/Д)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 108.00×64.80
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 154.60×80.9×21.1
Вес нетто 160
Установочные размеры, мм 124.8x76.9
Пользовательский интерфейс и периферия
Периферия Емкостная сенсорная панель, Зуммер
UI Version TA / DGUS II (предварительно установленные DGUSⅡ)
Напряжение и ток
Напряжение питания, В 6~36В
Рабочий ток VCC = +12В, подсветка включена, 150 мА. VCC = +12В, выкл., 90 мА
Рабочая среда
Рабочая температура -25~70℃
Температура хранения -30~85℃
Рабочая влажность 10%~90% относительной влажности
Interface
FSK Bus Да
FSK Bus Interface Контакты 16 FTX и 38 FRX
CAN Есть
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash расширение Модуль расширения ФЛЭШ-памяти может расширять 3 модуля флэш-памяти
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Интерфейс
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot Да (SDHC/FAT32 Формат)
USB да Другие товары
Разъем 50Pin-0.5мм FCC
PGT05 интерфейс Интерфейс JTAG, подключитесь к эмулятору HME05 или подключитесь к burner, чтобы записать базовую базовую прошивку.
Информация об ASIC
ASIC T5L T5L0
T5L0 ASIC Микросхема управления ЖК-дисплея DWIN T5L0 была выпущена в 2019 году, 1 МБ без флэш-памяти на микросхеме, 512 КБ используется для хранения пользовательской базы данных
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-06-11
Datasheet
Вес и габариты
Высота (мм) 47
Ширина (мм) 160
Вес (грамм) 160
Прочие
Гарантия 1 год
Страна бренда Китай

Похожие товары (8)

Такого товара не существует

Файлы

EKT050A.pdf Datasheet , 648.46 КБ
