DMG48480C021_03W DWIN T5L1 UART HMI 2.1" круглый ЖК-дисплей коммерческого класса
3 361.12 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WN
-
-
Яркость [Дисплей]
-
350 nit
-
400 nit
-
-
- Коллекция
- Круглые TFT-LCD DWIN
Features:
●Based on T5L1, running DGUS II system, commercial grade;
● 2.1-inch circular LCD, 480*480 pixels resolution;
● 16.7M colors, IPS-TFT-LCD, wide viewing angle;
● 10Pin_1.0mm socket for power supply and serial communication;
● Backlight Service Life: >20000 hours (Time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness)
● Use DWIN DGUS II V7.6GUIs software development
DWIN T5L1 UART HMI 2.1" круглый ЖК-дисплей коммерческого класса
DMG48480C021_03W

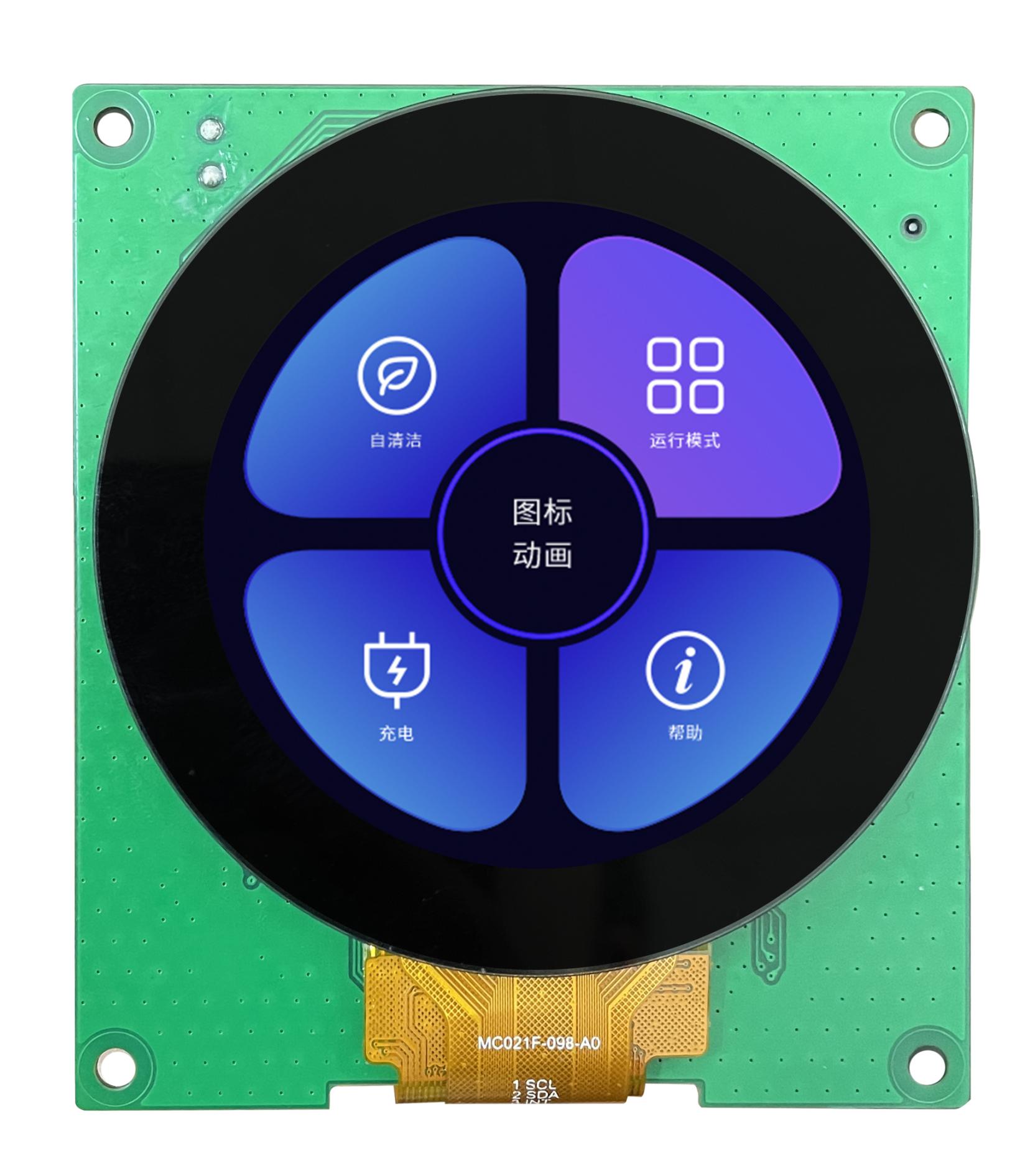

DWIN IPS-TFT-LCD 2.1-дюймовый круглый ЖК-дисплей с емкостным сенсорным управлением, разрешение 480*480 пикселей, 16.7М цветов, широкий угол обзора. Основан на T5L1, работает под управлением системы DGUSII, коммерческого класса

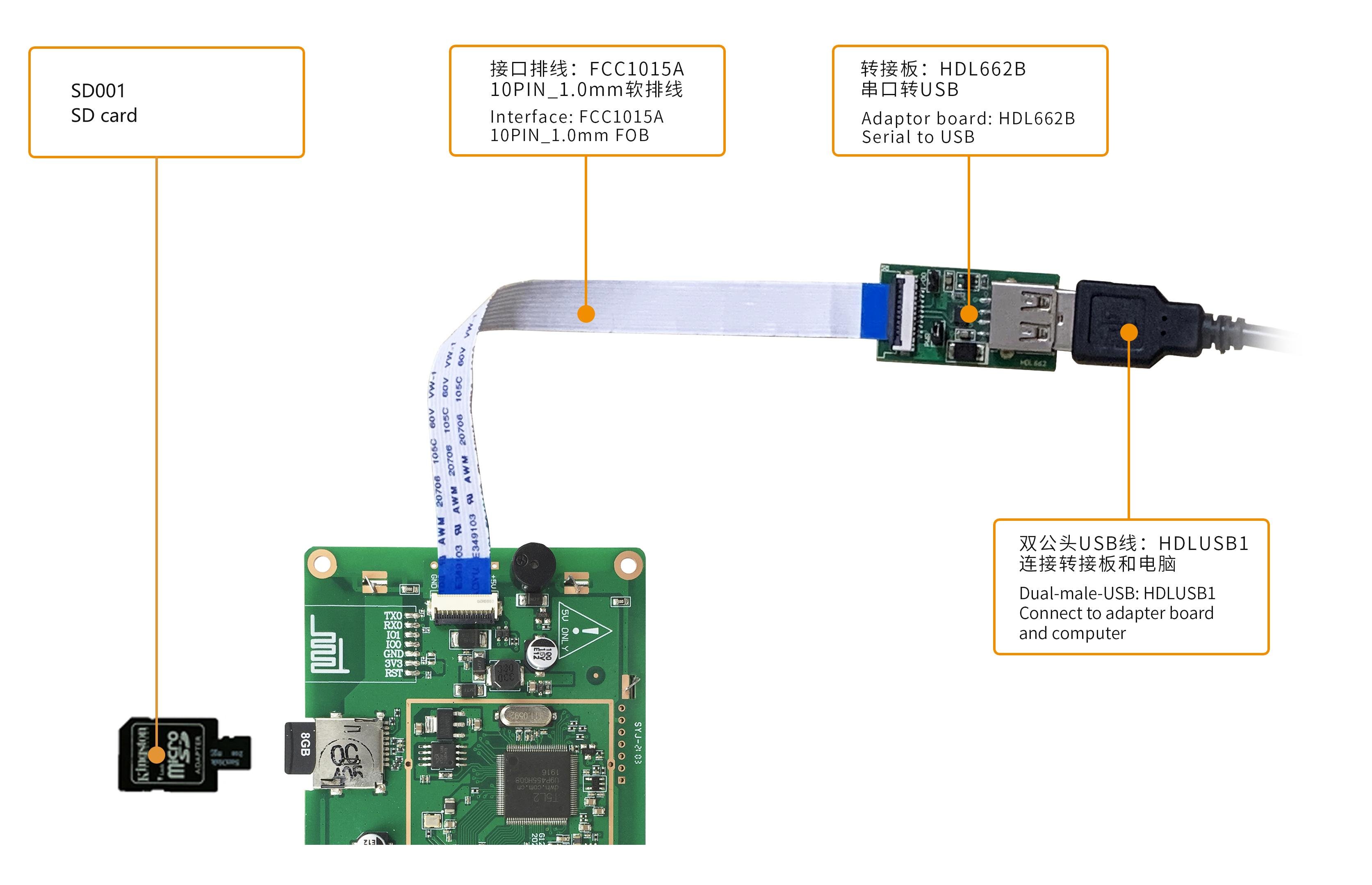

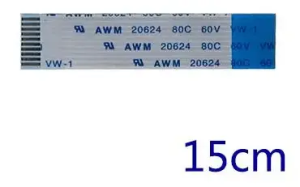

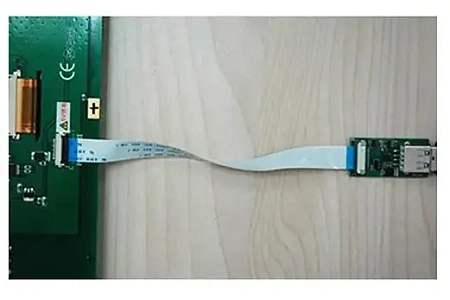

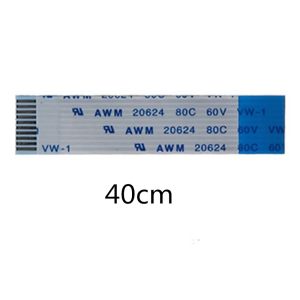

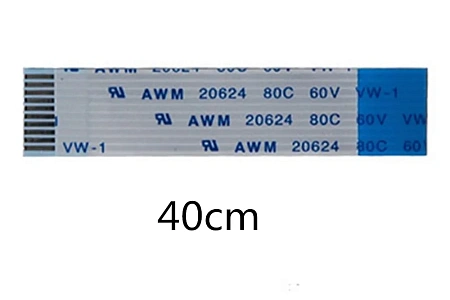

Аксессуары
Application
Рекомендуемые области применения круглого дисплея DWIN T5L: Стиральная машина/ Духовка/ Водонагреватель / Бытовая техника
- Степень применения [Основные параметры]
- Коммерческий класс
- Диагональ [Дисплей]
- 2.1"
- 3D-данные [3D-данные]
- 12182
- Разрешение [Дисплей]
- 480×480
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Защитное покрытие [Основные параметры]
- Нет
- Размеры (ШxВxГ), мм [Размеры]
- 75.0×85.0×12.3
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85°（L/R/U/D）
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- D=53.3mm
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- CTP (емкостная сенсорная панель)
- Структура [Сенсорные параметры]
- Конструкция G +FF с поверхностным покрытием из закаленного стекла
- Сенсорный режим [Сенсорные параметры]
- Поддержка точки касания и перетаскивания
- Твердость поверхности [Сенсорные параметры]
- 6H
- Светопропускание [Сенсорные параметры]
- Более 90%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, В [Напряжение и ток]
- 4.5~5.5В
- Напряжение питания, тип. [Напряжение и ток]
- 5V
- Рабочий ток [Напряжение и ток]
- VCC = +5 В, подсветка включена: 130 мА. VCC = +5 В, подсветка выключена: 60 мА.
- Рабочая температура [Рабочая среда]
- -10~60℃
- Температура хранения [Рабочая среда]
- -20℃~70℃
- Рабочая влажность [Рабочая среда]
- 10%~90% относительной влажности
- LCM интерфейс [Интерфейс]
- FPC40_0.5mm, интерфейс RGB
- CTP интерфейс [Интерфейс]
- FPC6_0.5mm, интерфейс IIC
- Скорость передачи данных [Интерфейс]
- 3150 ~ 3225600 бит/с, типичное значение: 115200 бит/с
- Выходное напряжение [Интерфейс]
- Выход 1: Iout = -4 мА; 2.7~3.2 В. Выход 0: Iвых = 4 мА; 0.1~0.4 В.
- Входное напряжение (RXD) [Интерфейс]
- Вход 1: 2.4~5.5 В. Вход 0: 0~1.0 В.

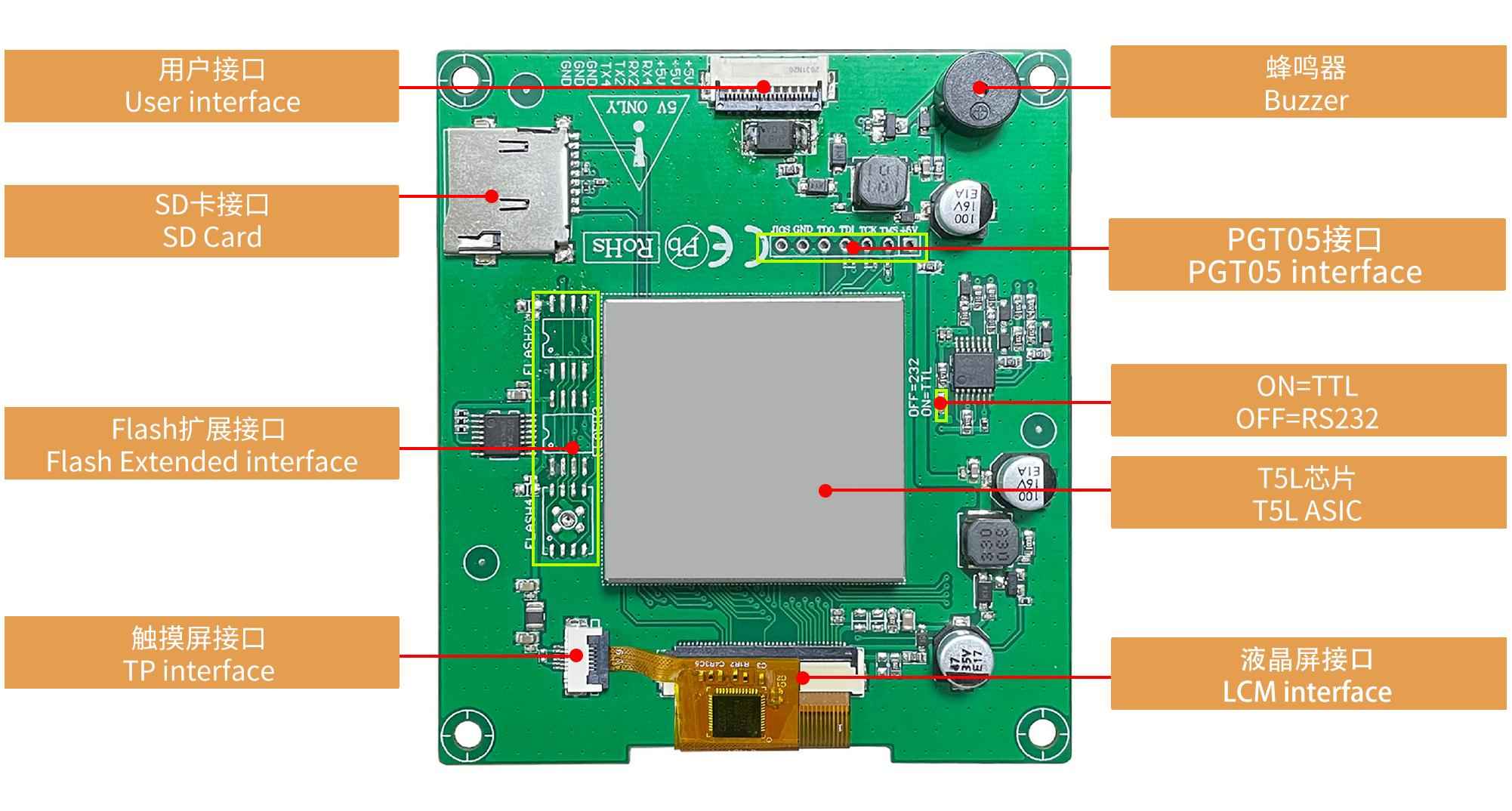

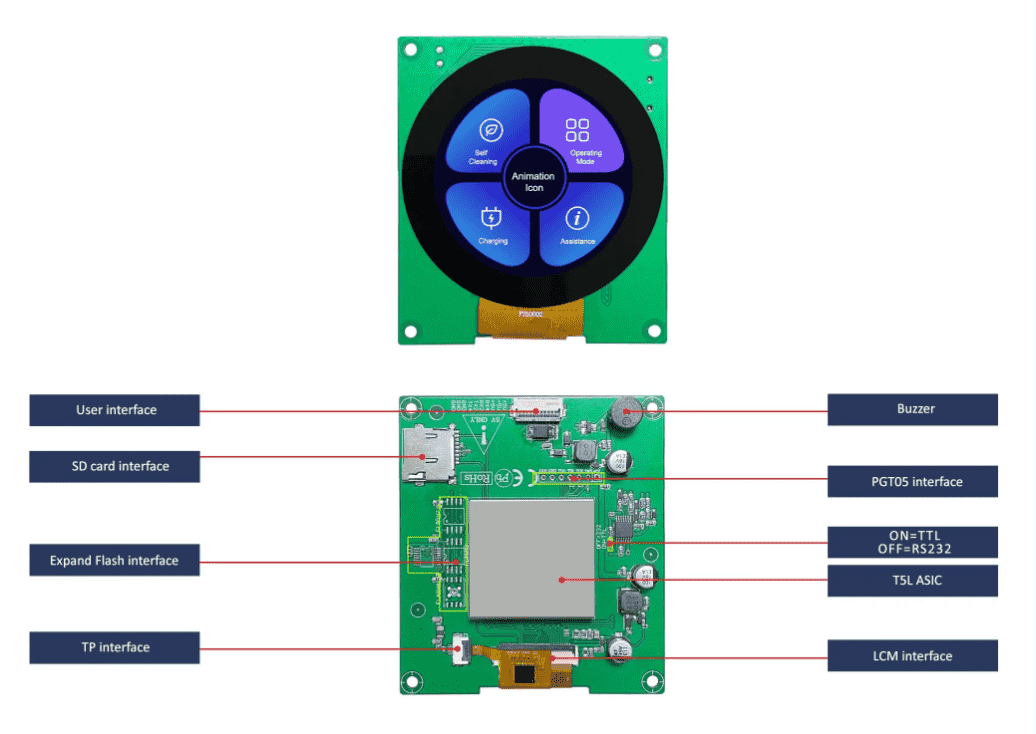

- Входной интерфейс [Интерфейс]
- UART2: ВКЛ=TTL/CMOS;ВЫКЛ=RS232 UART4: ВКЛ=TTL/CMOS;ВЫКЛ=RS232(доступно только после настройки ОС)
- Пользовательский интерфейс [Интерфейс]
- 10Pin_1.0мм
- Flash расширение [Память]
- 6MB NOR Flash, для шрифтов, картинок и аудиофайлов.Цикл перезаписи: более 100 000 раз
- Интерфейс [Интерфейс]
- UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232UART4: ВКЛ.=TTL/CMOS; ВЫКЛ. =RS232 (доступно только после настройки ОС)
- Формат данных [Интерфейс]
- UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
- Номинальная мощность [Электрические характеристики]
- <5W
- PGT05 интерфейс [Интерфейс]
- Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
- Видео [Видео]
- https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c37b969b0478496.mp4 / https://video.aliexpress-media.com/play/u/ae_sg_item/2192767293/p/1/e/6/t/10301/1100039165142.mp4%60
- В наличии
- Да
- ASIC T5L [Информация об ASIC]
- T5L1
- T5L1 ASIC [Информация об ASIC]
- Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
- Datasheet [Datasheet]
- Загрузить
- Версия Datasheet [Datasheet]
- 2022-05-27
- Гарантия
- 1 год
- Страна бренда
- Китай
Datasheet
3D-данные
Наличие в офисах
-
Общий остаток на складах:7
