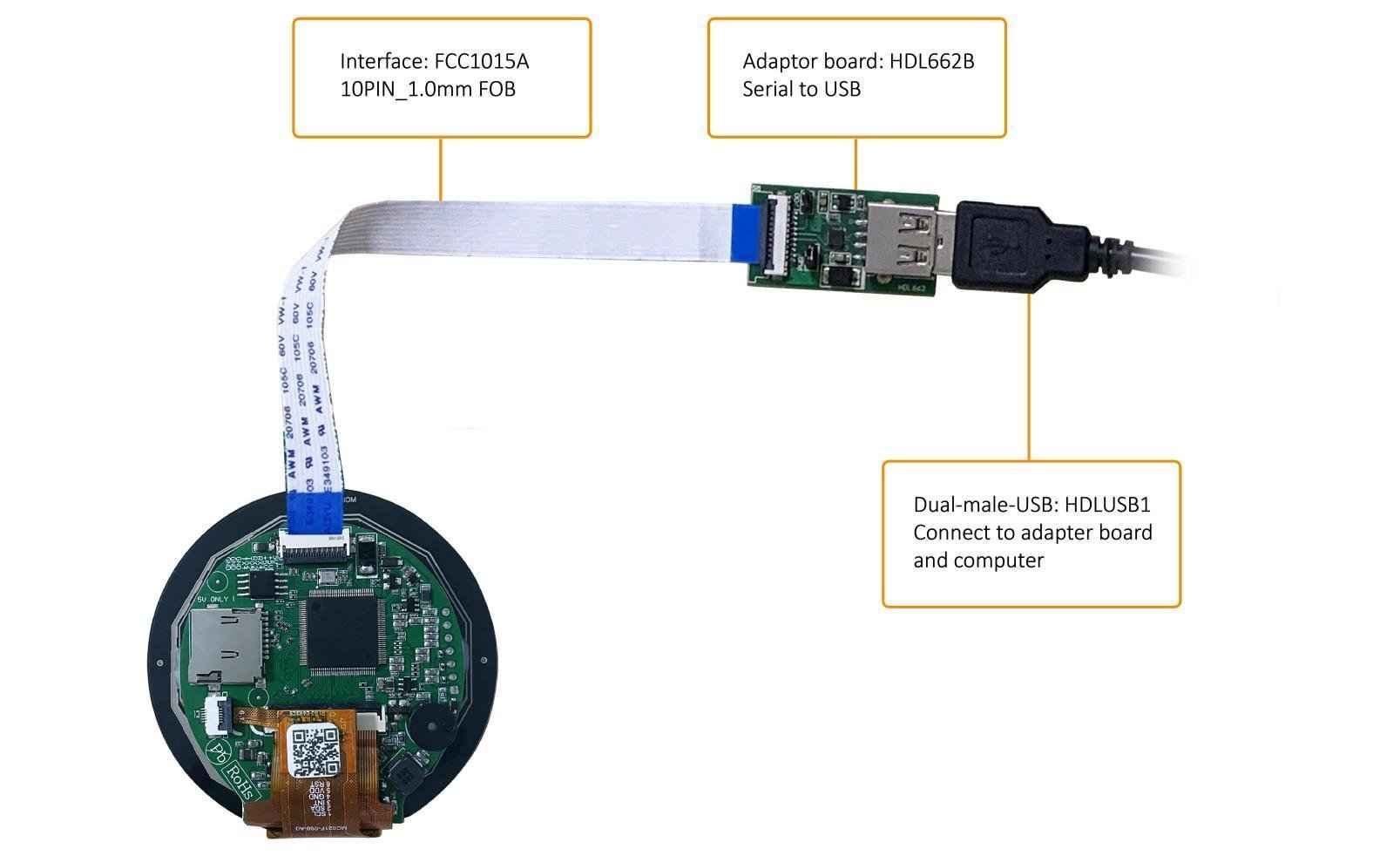

Аксессуары

ASIC

Hardware and interface description

Display Parameters

Touch Parameters

Serial Interface Parameters

Electrical specifications

Operating environment

Peripheral

Application

Аксессуары

ASIC

Hardware and interface description

Display Parameters

Touch Parameters

Serial Interface Parameters

Electrical specifications

Operating environment

Peripheral

Application

Наличие в офисах

Наличие в офисах

В избранное

В сравнение

COB UART ЖК-дисплеи

DMG48480C021_02WTC DWIN T5L1 UART HMI 2.1" круглый IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью

( 0 отзывов)

Артикул:

DMG48480C021_02WTC

3 998.32 ₽

Наличие: 8 шт

шт

Задать вопрос

Узнать о снижении цены В план покупок

Коллекция: Круглые TFT-LCD DWIN

DMG48480C021_02WTC DWIN T5L1 UART HMI 2.1" круглый IPS ЖК-дисплей коммерческого класса.
Основан на T5L1, работает под управлением системы DGUS II, коммерческого класса.

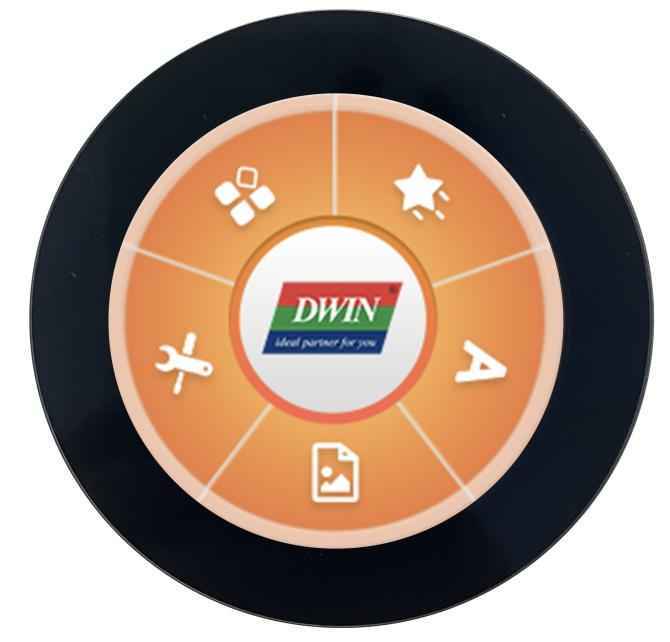

2.1-дюймовый круглый ЖК-дисплей с разрешением 480*480 пикселей.
16.7 млн цветов, IPS-TFT-LCD, широкий угол обзора.
Разъем 10Pin_1.0mm для питания и последовательной связи.
Срок службы подсветки: >20000 часов (время снижения яркости до 50% при условии непрерывной работы с максимальной яркостью).
Используйте DWIN DGUS II V7.6GUIs для разработки программного обеспечения.

Описание Характеристики Отзывы Обсуждение Документы Склады

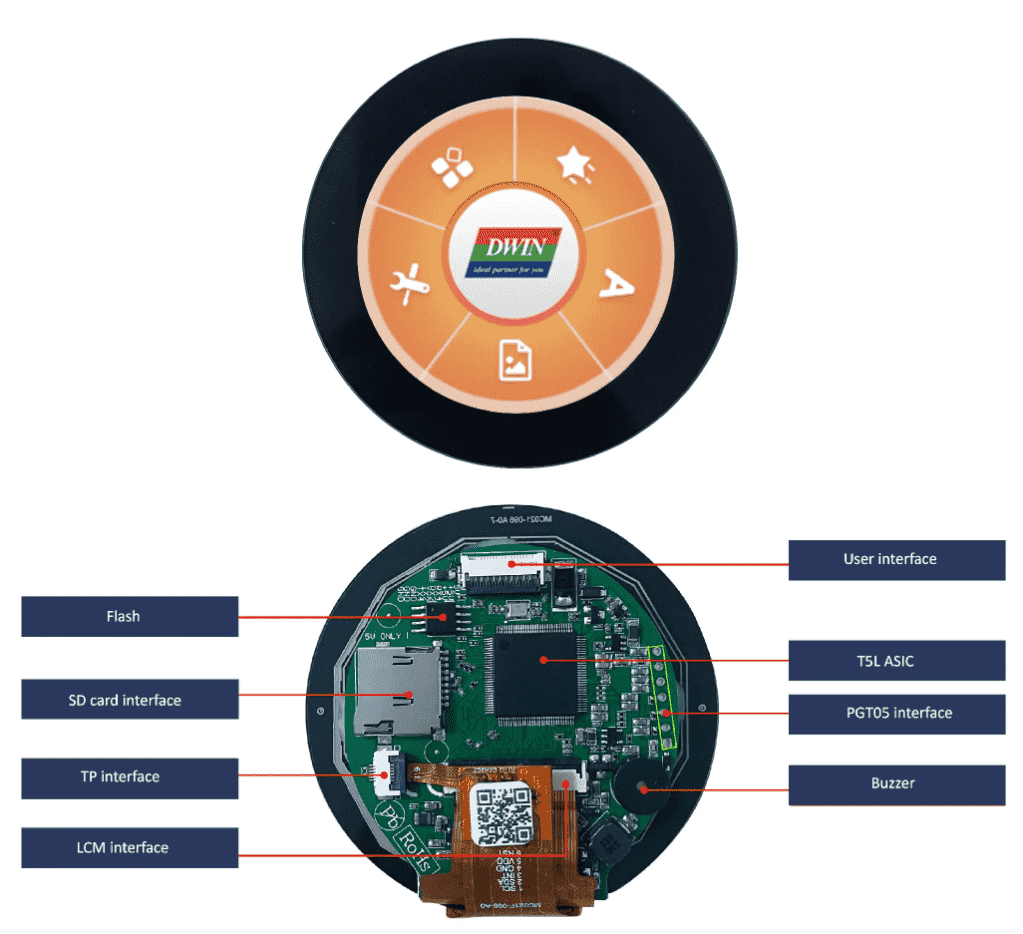

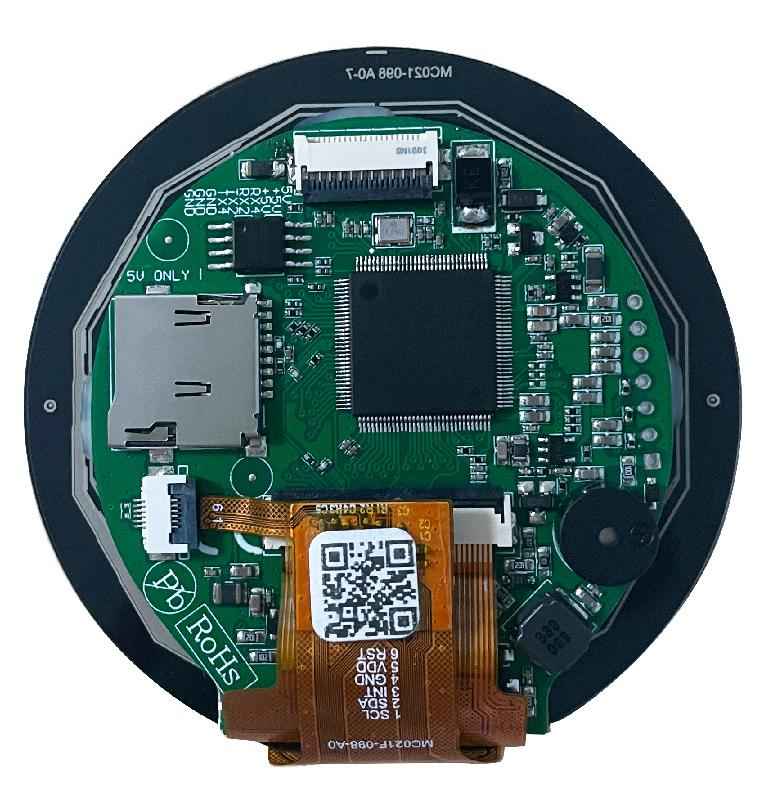

T5L1 ASIC

Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the
chip, 512KBytes used to store the user database. Rewrite cycle: over
100,000 times

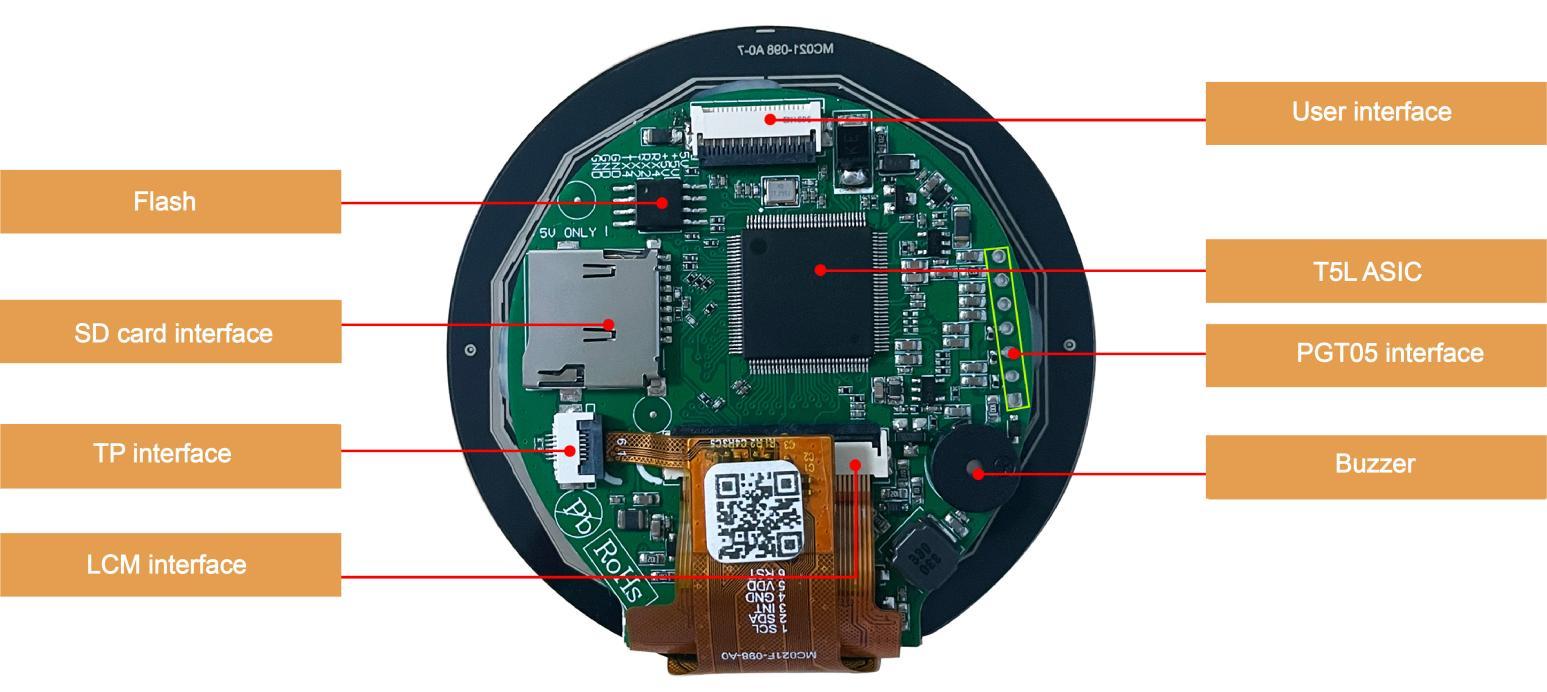

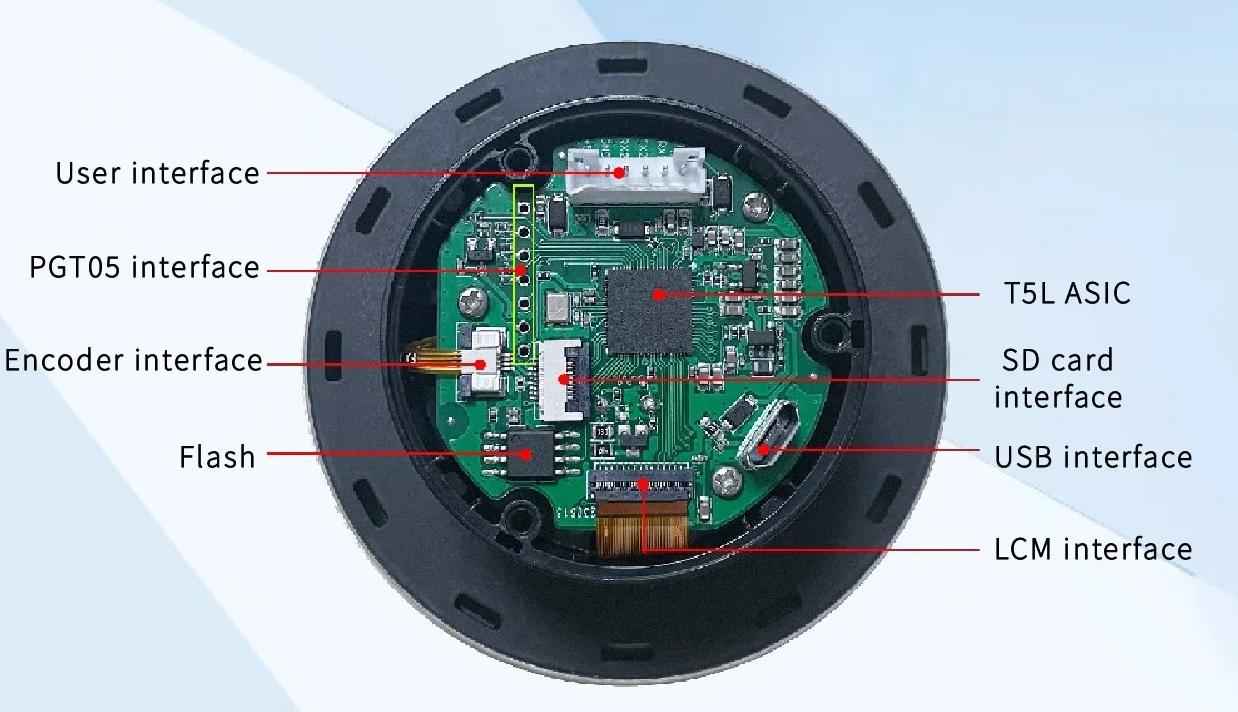

LCM interface	FPC40_0.5mm, RGB interface
CTP interface	FPC6_0.5mm, IIC interface

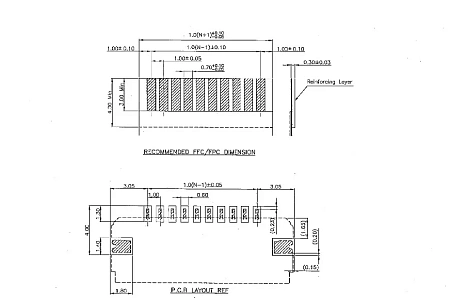

User interface	10Pin_1.0mm latching socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash	16 MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Buzzer	3V passive buzzer. Power: <1W

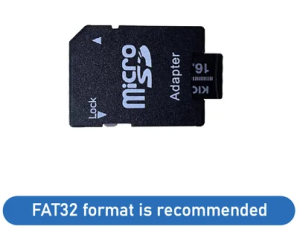

SD card interface	FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s

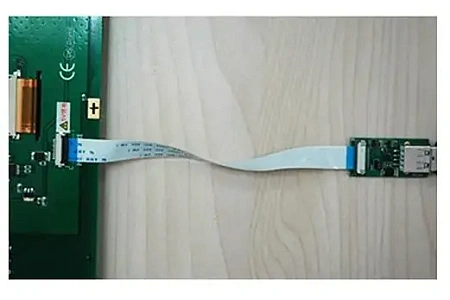

PGT05 interface	When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

LCD Type	IPS, TFT LCD
Viewing Angle	Wide viewing angle, 85°/85°/85°/85°（L/R/U/D）
Resolution	480×480 pixels (support 0°/90°/180°/270°)
Color	24-bit 8R8G8B
Active Area (A.A.)	D=53.3mm
Backlight Mode	LED
Backlight Service Life	>20000 hours (Time of the brightness decaying to 50%on the condition of continuous working with the maximum brightness)
Brightness	350nit
Brightness Control	0~100 grade (When the brightness is adjusted to 1%~30%of the maximum brightness, flickering may occur and is not recommended to use in this range)
Note: You can use dynamic screen saver wallpapers to avoid after images caused by fixed page display for a long time.

Type	CTP (Capacitive touch panel)
Structure	G+F structure with surface cover of tempered glass
Touch Mode	Single touch, support continuous sliding touch
Surface Hardness	6H
Light Transmittance	Over 90%
Life	Over 1,000,000 times touch

Mode	UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232(Only available after OS configuration)
Voltage Level	Test Condition	Min	Typ	Max	Unit
	Output 1, Iout = -4mA	2.7	3.2	-	V
	Output 0, Iout = 4mA	-	0.1	0.4	V
	Input 1	2.4	3.3	5.5	V
	Input 0	0	-	1.0	V
Baud Rate	3150~3225600bps, typical value of 115200bps
Data Format	UART2: N81 UART4: N81/E81/O81/N82 , 4 modes (OS configuration)

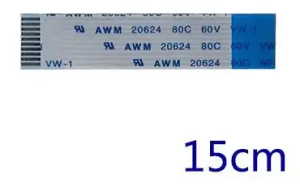

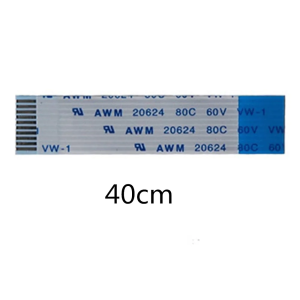

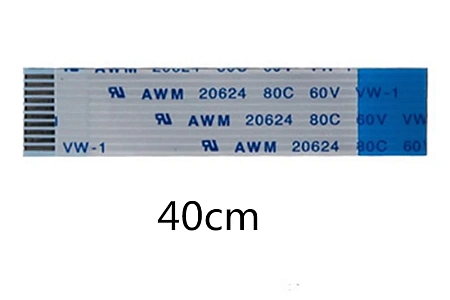

Interface Cable	10Pin_1.0mm

DMG48480C021_02WTC

Capacitive touch panel, Buzzer,SD card interface

Рекомендуемые области применения круглого дисплея DWIN T5L: Стиральная машина/ Духовка/ Водонагреватель / Бытовая техника

Степень применения [Основные параметры]: Коммерческий класс
Диагональ [Дисплей]: 2.1"
Разрешение [Дисплей]: 480×480
Срок жизни [Дисплей]: ≥ 20 000ч
Яркость [Дисплей]: 350 nit
Защитное покрытие [Основные параметры]: Нет
Размеры (ШxВxГ), мм [Размеры]: Диаметр 79мм * высота 41.3мм
Вес нетто [Размеры]: 85
Установочные размеры, мм [Размеры]: Диаметр 50,56 мм * Глубина 16,5 мм (без крышки)
Цветность [Дисплей]: 262K (262144) 18-bit 6R6G6B
Тип ЖК-дисплея [Дисплей]: IPS, TFT LCD
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, ,85°/85°/85°/85°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270° [Дисплей]: Есть
Область отображения (Active Area, A.A.) [Дисплей]: D=53.3mm
Тип Touch [Сенсорные параметры]: CTP (емкостная сенсорная панель)
Структура [Сенсорные параметры]: Структура G + FF с поверхностной крышкой из закаленного стекла
Сенсорный режим [Сенсорные параметры]: Одноточечное касание, поддержка непрерывного скользящего касания
Твердость поверхности [Сенсорные параметры]: 6H
Светопропускание [Сенсорные параметры]: Более 90%
Срок жизни LED [Сенсорные параметры]: Более 1000000 раз касание
Напряжение питания, В [Напряжение и ток]: 4.5...5.5В, тип. 5V
Напряжение питания, тип. [Напряжение и ток]: 5V
Рабочий ток [Напряжение и ток]: 155 мА VCC = 5 В, максимальная подсветка 70 мА VCC = 5 В, подсветка выключена
Рабочая температура [Рабочая среда]: − 20 ℃ ~ 70 ℃ (5 В при 60% относительной влажности)
Температура хранения [Рабочая среда]: -30℃~80℃
Рабочая влажность [Рабочая среда]: 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
LCM интерфейс [Интерфейс]: FPC40_0.5mm, RGB interface
CTP интерфейс [Интерфейс]: FPC6_0.5mm, IIC interface
Скорость передачи данных [Интерфейс]: 3150~3225600 bps, typical value of 115200 bps
Входной интерфейс [Интерфейс]: UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232(Only available after OS configuration)
Пользовательский интерфейс [Интерфейс]: 10Pin_1.0mm latching socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash память [Память]: 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Зуммер [Интерфейс]: Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot [Интерфейс]: FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
Разъем [Интерфейс]: 10Pin_1.0mm
Номинальная мощность [Электрические характеристики]: <5W
PGT05 интерфейс [Интерфейс]: Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUS. ядро и вернуть продукт в нормальное состояние
Видео [Видео]: https://youtu.be/sPG6KIl9tJE
В наличии: Да
ASIC T5L [Информация об ASIC]: T5L1
ESD test [Рабочая среда]: Air discharge ±4KV Normal operation
Datasheet [Datasheet]: Загрузить
Версия Datasheet [Datasheet]: 2023-07-06
Гарантия: 1 год
Страна бренда: Китай
