DMG24240C013_13WN DWIN T5L0 UART HMI 1.3" IPS круглый ЖК-дисплей коммерческого класса
2 607.41 ₽
- Коллекция
- Круглые TFT-LCD DWIN
- DMG24240C013_13WN ASIC T5L0 IPS-TFT-LCD 1.28 дюйма, разрешение 240*240 пикселей, 262К цветов, коммерческого класса

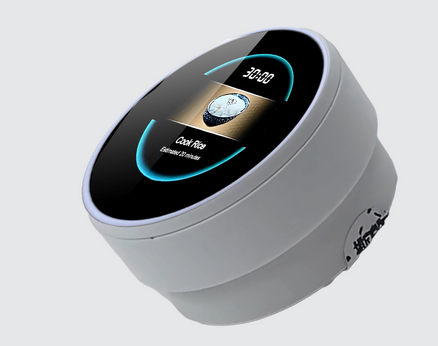

- Круговой поворотный экран с корпусом энкодера.
- Разрешение 240*240 пикселей, 262 Тыс. цветов, IPS-TFT-LCD, широкий угол обзора.
- Активная область (A.A.): Диаметр =32.4 мм.
- Основан на T5L0, работает под управлением системы DGUS II.
- >20000 часов (Время снижения яркости до 50% при условии непрерывной работы с максимальной яркостью).
DWIN T5L0 UART HMI 1.3" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C013_13WN
ASIC T5L0 IPS-TFT-LCD 1.28 дюйма, разрешение 240*240 пикселей, 262К цветов, широкий угол обзора. Круглый поворотный экран с корпусом энкодера, коммерческого класса. Основан на T5L0, работает под управлением системы DGUS II
Аксессуары
Mechanical Characteristics
| Фиксирующий крутящий момент | Подходит только для C.C. оборудования: 300±100gf.cm |
| Количество и положение фиксаторов | Подходит только для C.C, equipment: 24 фиксаторов (Угол шага : 15°±3°) |
| Срок вращения | Вал энкодера должен вращаться до 30 000 циклов со скоростью 600~1000/ч без электрической нагрузки, после чего должны быть выполнены измерения. |
| Схема переключения и количество импульсов | Однополюсный и одиночный бросок (нажать) |
| Ход переключателя | 1.7±0.5mm |
| Рабочая сила | 6±3N (610±306gf) |
Application
- Степень применения [Основные параметры]
- Коммерческий класс
- Наличие в России
- Да
- Диагональ [Дисплей]
- 1.3"
- Разрешение [Дисплей]
- 240×240
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 400 nit
- Размеры (ШxВxГ), мм [Размеры]
- диаметр 47.5 мм * высота 27 мм
- Вес нетто [Размеры]
- 60
- Установочные размеры, мм [Размеры]
- диаметр 47.5 мм * высота 24.7 мм
- Цветность [Дисплей]
- 262K (262144) 18-bit 6R6G6B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
- Область отображения (Active Area, A.A.) [Дисплей]
- Диаметр = 32.4mm
- Подсветка [Дисплей]
- LED
- Напряжение питания, В [Напряжение и ток]
- 4.5~5.5
- Напряжение питания, тип. [Напряжение и ток]
- 5V
- Рабочий ток [Напряжение и ток]
- VCC = +5V, Backlight on: 95mA
- Рабочая температура [Рабочая среда]
- -20~70℃
- Температура хранения [Рабочая среда]
- -30~80℃
- Рабочая влажность [Рабочая среда]
- 10%~90% RH
- LCM интерфейс [Интерфейс]
- FPC12_0.5mm, 4SPI interface
- Скорость передачи данных [Интерфейс]
- 3150~3225600bps
- Выходное напряжение [Интерфейс]
- Output 1% Iout =-4mA; 3.0~3.3В. Выход 0: Iвых = 4 мА; 0~0.3В
- Входное напряжение (RXD) [Интерфейс]
- Вход 1: 2.4~5.0В. Вход 0: 0~0.5В
- Входной интерфейс [Интерфейс]
- UART2: N81 UART4: N81/E81/O81/N82, 4 modes (OS configuration)
- Пользовательский интерфейс [Интерфейс]

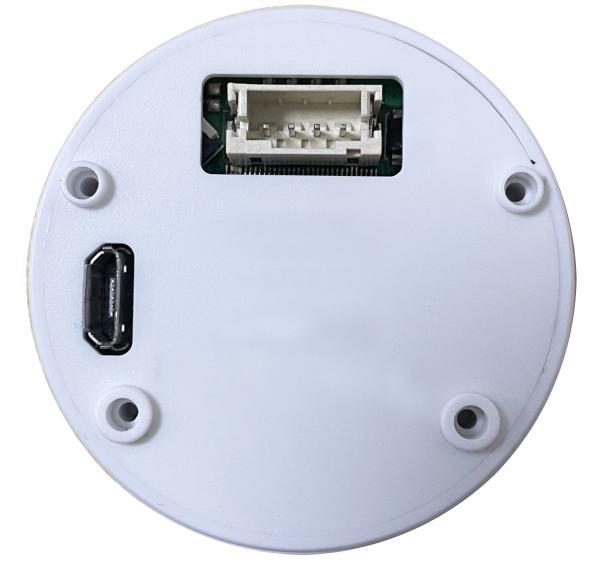

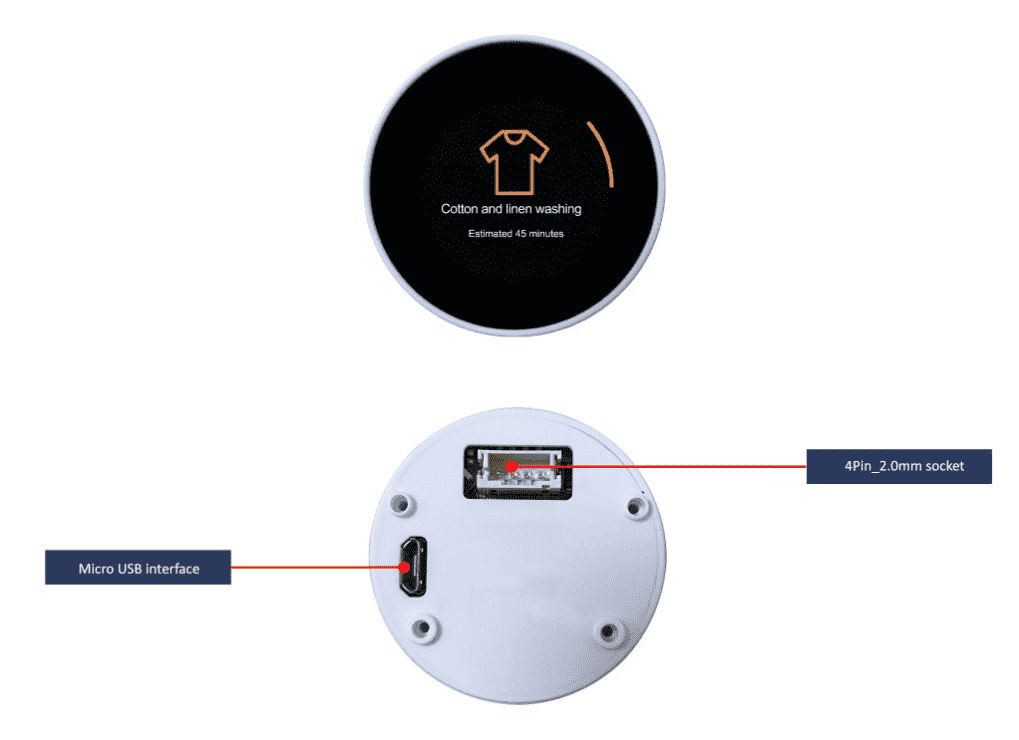

- 4Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
- Flash память [Память]
- 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
- SD card slot [Интерфейс]

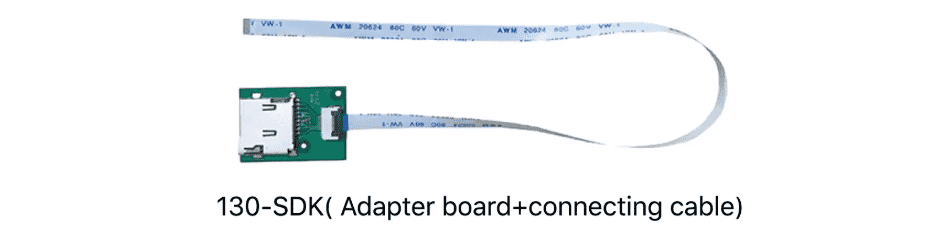

- FPC10_0.5mm interface, without SD card slots, external adapter board is required for downloading. FAT32, Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
- USB [Интерфейс]
- MICRO USB, power supply interface (5V)
- Интерфейс [Интерфейс]
- UART2: N81
- Разъем [Интерфейс]
- 4Pin_2.0mm
- Формат данных [Интерфейс]
- N81
- Номинальная мощность [Электрические характеристики]
- <1W
- PGT05 интерфейс [Интерфейс]
- Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние.
- Видео [Видео]
- https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c345d1fa7511267.mp4 / https://youtu.be/NJuMm2cZtwA
- В наличии
- Да
- ASIC T5L [Информация об ASIC]
- T5L0
- T5L0 ASIC [Информация об ASIC]
- Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
- Datasheet [Datasheet]
- Загрузить
- Версия Datasheet [Datasheet]
- 2023-03-09
- Гарантия
- 1 год
- Страна бренда
- Китай
