DMG85480K050_03W T5L1 UART HMI 5" IPS ЖК-дисплей медицинского класса
DMG85480K050_03W T5L1 UART HMI 5" IPS ЖК-дисплей медицинского класса
DMG85480K050_03W T5L1 UART HMI 5" IPS ЖК-дисплей медицинского класса
DMG85480K050_03W T5L1 UART HMI 5" IPS ЖК-дисплей медицинского класса
DMG85480K050_03W T5L1 UART HMI 5" IPS ЖК-дисплей медицинского класса
DMG85480K050_03W T5L1 UART HMI 5" IPS ЖК-дисплей медицинского класса
( 0 отзывов)
Артикул:
6 986.36 ₽
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WTR
  • WN
  • -
Яркость [Дисплей]
  • 350 nit
  • 400 nit
  • 450 nit
  • -
шт
Задать вопрос
Узнать о снижении цены В план покупок

DMG85480K050_03W

DWIN IPS-TFT-LCD 5.0 дюйма, разрешение 480*854 пикселей, 16.7М цветов, широкий угол обзора, поддержка связи RS232 и RS485, узкая граница, медицинского класса

  • Яркость: WN 450 нит / WTC 400 нит / WTR 350 нит.
  • Отсутствует сенсорный экран /Резистивный сенсорный экран / Емкостный сенсорный экран.
  • Вертикальный экран, когда он покидает заводские настройки, узкая граница.
  • 24-разрядный 8R8G8B, IPS-TFT-LCD.
  • Суперконденсатор для источника питания.
  • Основан на DWIN T5L1, работает под управлением системы DGUS II.

DWIN T5L1 UART HMI 5" IPS-TFT ЖК-дисплей медицинского класса
DMG85480K050_03W

DWIN IPS-TFT-LCD 5.0 дюйма, разрешение 480*854 пикселей, 16.7М цветов, широкий угол обзора, поддержка связи RS232 и RS485, узкая граница, медицинского класса. Основан на DWIN T5L1, работает под управлением системы DGUS II

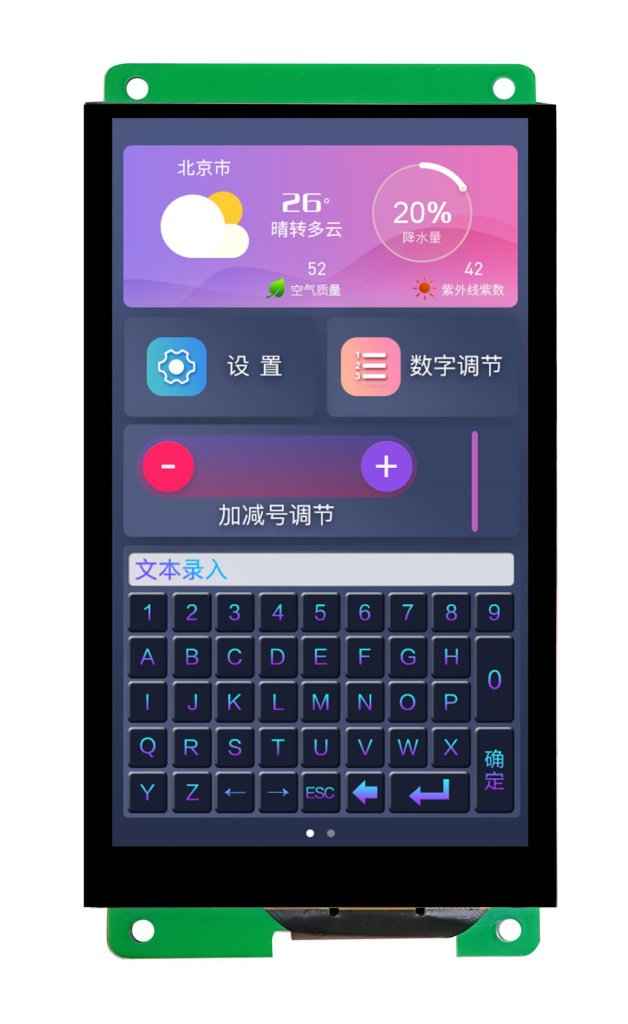

DMG85480K050_03WTC
Аксессуары

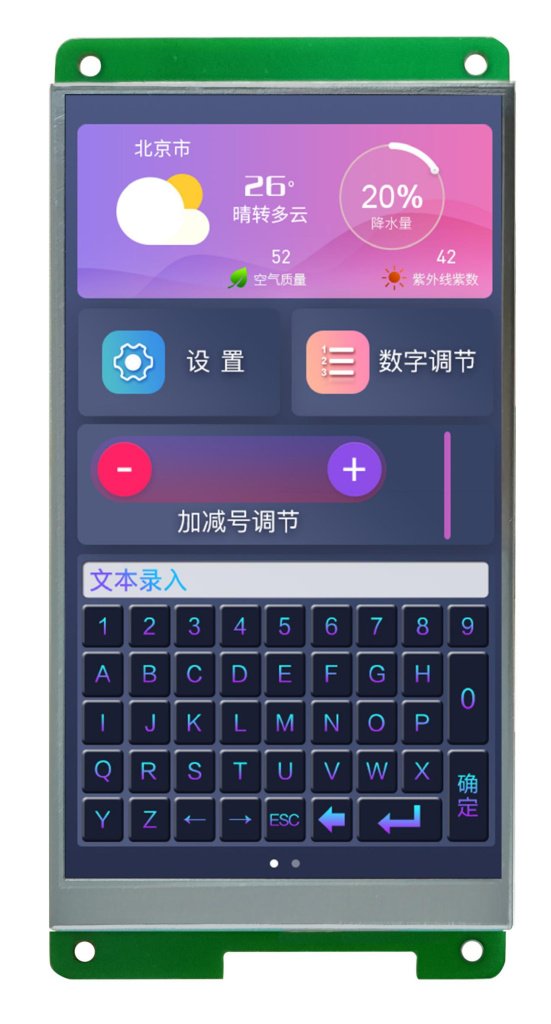

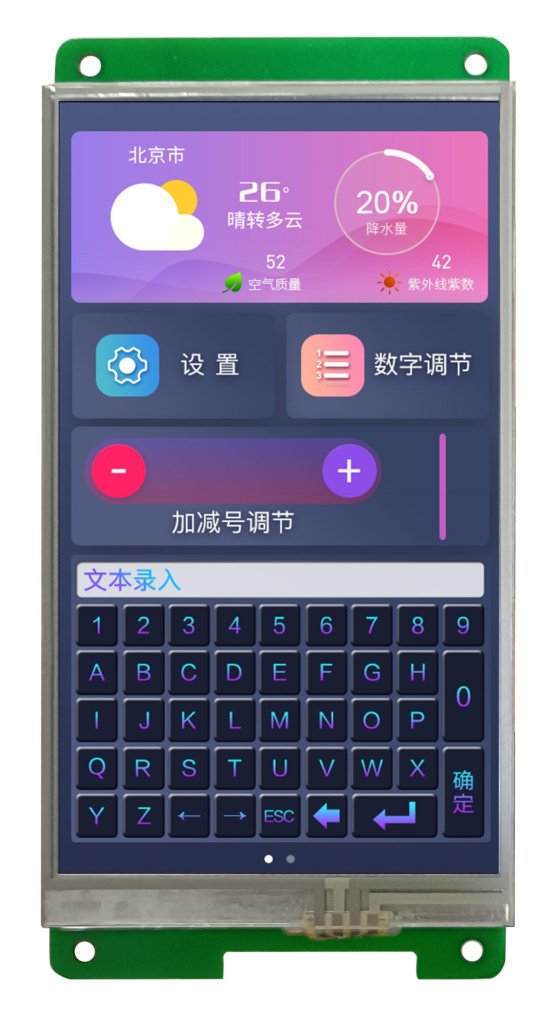

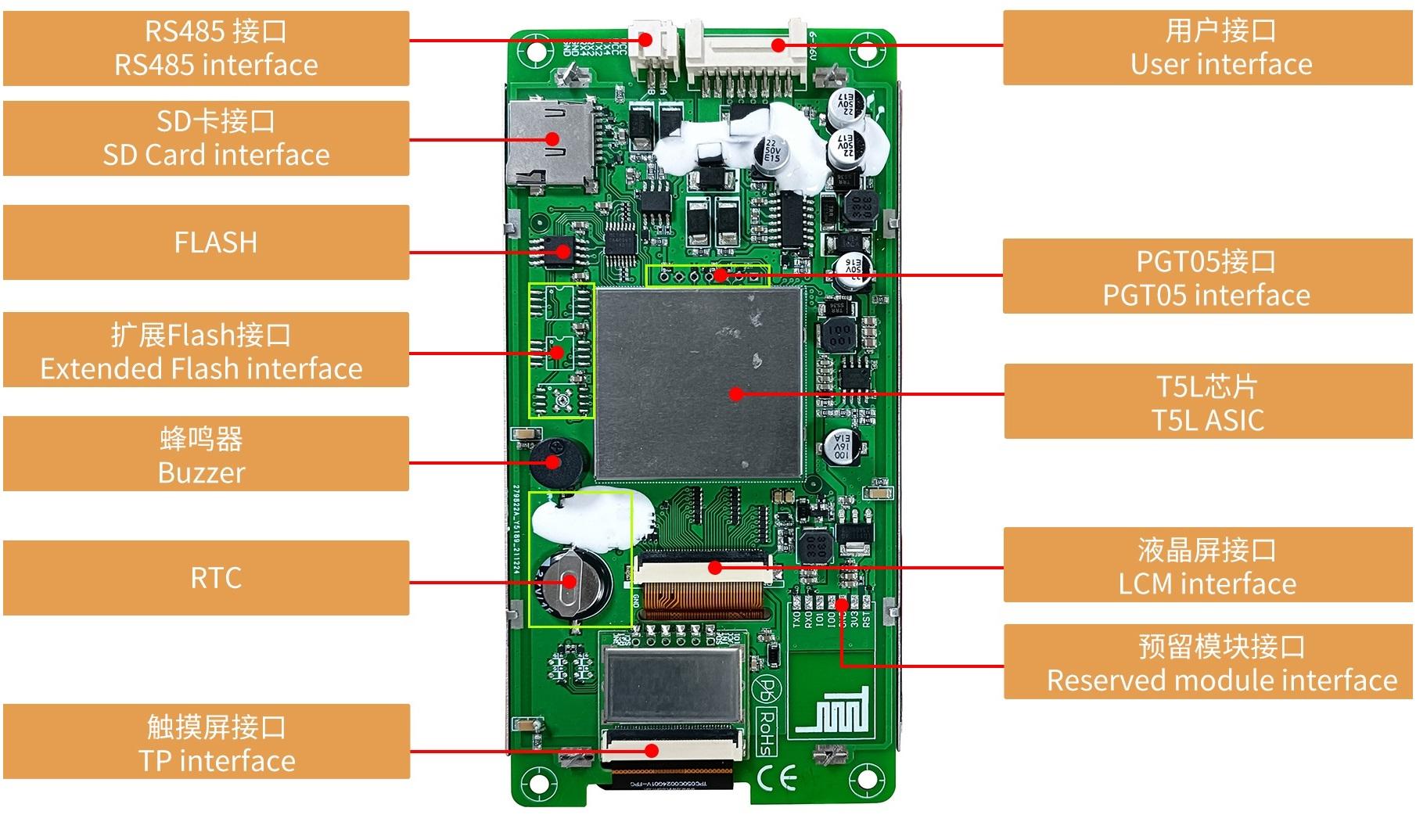

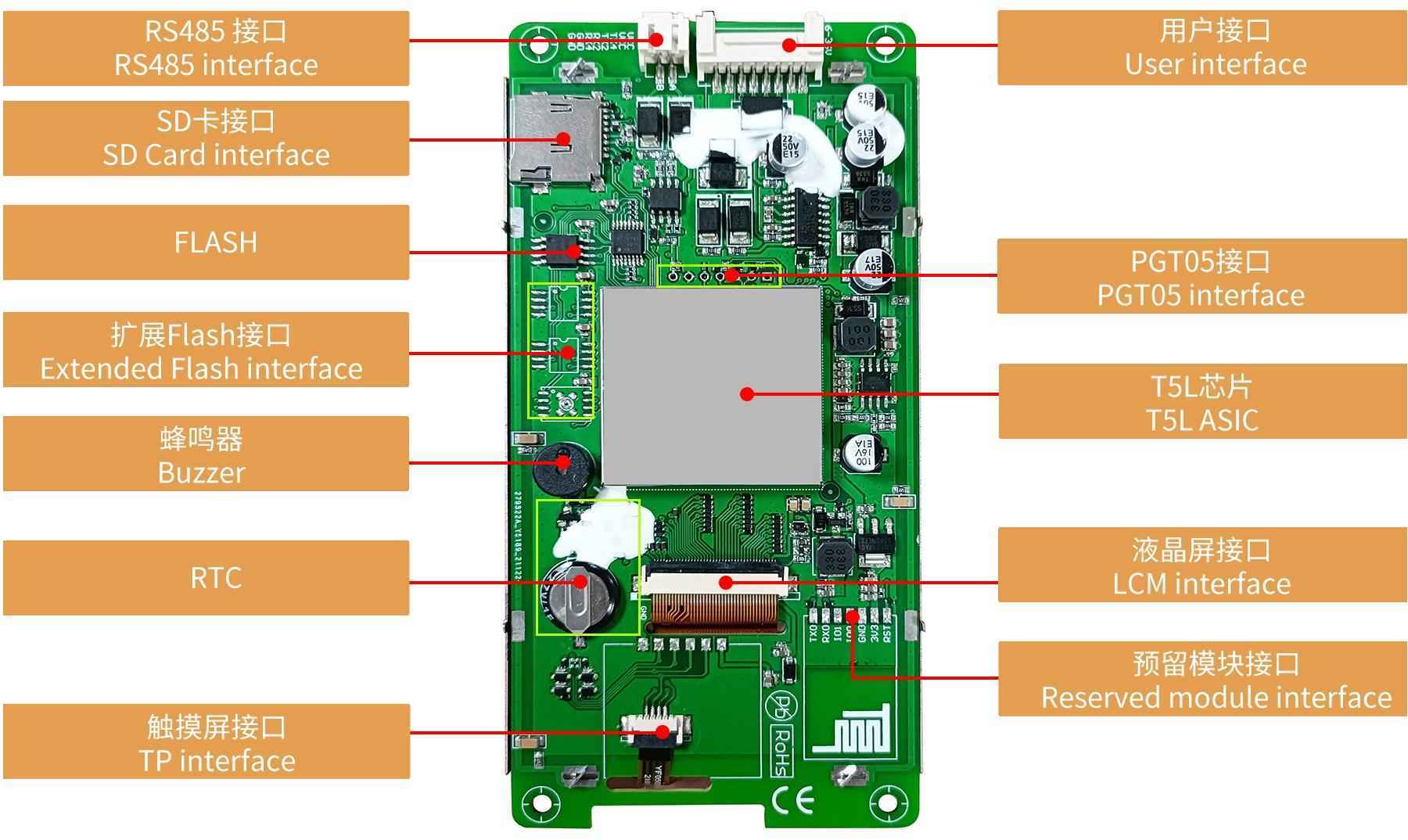

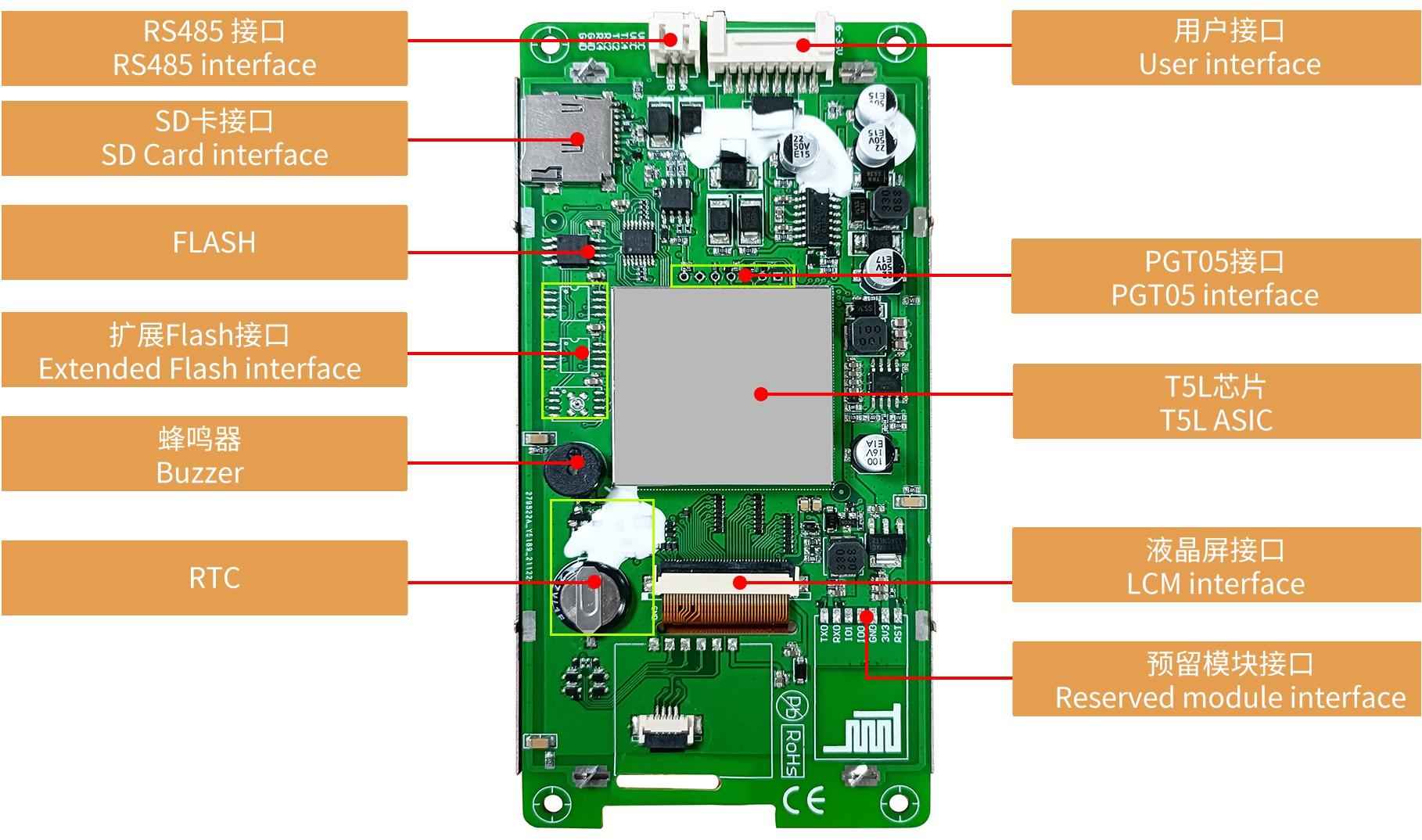

ASIC Information
T5L1 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times
Display
Color 16.7M(16777216) colors,24-bit 8R8G8B
LCD Type IPS-TFT-LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85°(L/R/U/D)
Display Area(A.A) 61.6mm (W)×109.7mm (H)
Resolution 480x854
Backlight LED
Brightness DMG85480K050_03WN: 450nit
DMG85480K050_03WTR: 350nit
DMG85480K050_03WTC: 400nit
Touch parameters
Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Point touch and drag are supported
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch
Type CTP (Capacitive touch panel)
Structure G+G structure with surface cover of Asahi tempered glass
Touch Mode Point touch and drag are supported
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch
Reliability Test
Working Temperature -20~70℃
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Conformal coating Yes
Aging Yes
Voltage & Current
Power Voltage 6~36V
Operation Current VCC = +12V, Backlight on, 180mA
VCC = +12V, Backlight off, 80mA
Interface
LCM interface FPC40_0.5mm, RGB interface
RTP interface 4Pin_1.0mm interface
Baudrate 3150~3225600bps
Output Voltage Output 1, Iout = 1mA; -5.03~-3.0 V
Output 0, Iout =-1mA;3.0~5.0 V
Input Voltage
(RXD)
Input 1, Iin = 1mA;-15.0~-5.0V
Input 0, Iin = -1mA;5.0~15.0V
Interface UART2: RS232
UART4: RS232 (Only avaliable after OS configuration)
UART5: RS485 (Only avaliable after OS configuration)
User Interface 8Pin_2.0mm(RS232), 2Pin_2.0mm(RS485)
Flash 16MBytes NOR Flash, for pictures and audio files, fonts . Rewrite cycle: over 100,000 times
Buzzer 3V passive buzzer. Power: <1W
SD interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module
interface
Wi-Fi module: connect to the cloud platform to update remotely
USB module: download files by USB flash disk
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS
kernel and make the product return to normal.
Peripheral
DMG85480k050_03WN Buzzer,RTC
DMG85480k050_03WTR  Buzzer,RTC
DMG85480k050_03WTC Buzzer,RTC
Application

工业级别应用图片共用 商业级别应用图片共用


  • Previous:
  • Next:

  • Function working principle共用 开发流程描述8 PIN 2.0

    Степень применения [Основные параметры]
    Медицинский класс
    Диагональ [Дисплей]
    5.0"
    3D-данные [3D-данные]
    12212
    Разрешение [Дисплей]
    854×480
    Срок жизни [Дисплей]
    ≥ 30 000ч
    Защитное покрытие [Основные параметры]
    Есть
    Установочные размеры, мм [Размеры]
    67.5(+0.3)×121.1(+0.3)
    Периферия [Пользовательский интерфейс и периферия]
    _03WTC Зуммер, RTC / _03WTR Зуммер, RTC / _03WN Зуммер, RTC
    Цветность [Дисплей]
    16.7M (16777216) 24bit 8R8G8B
    Тип ЖК-дисплея [Дисплей]
    IPS, TFT LCD
    Яркость [Дисплей]
    _WTC: 400 нит / _WTR: 350 нит / _WN: 450 нит
    Угол обзора(V.A.) [Дисплей]
    Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
    Область отображения (Active Area, A.A.) [Дисплей]
    61.6×109.7
    Область просмотра (View Area, V.A.) [Дисплей]
    62.0×110.1
    Подсветка [Дисплей]
    LED
    Тип Touch [Сенсорные параметры]
    CTP (емкостная сенсорная панель)
    Структура [Сенсорные параметры]
    Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
    Сенсорный режим [Сенсорные параметры]
    Поддержка точки касания и перетаскивания
    Твердость поверхности [Сенсорные параметры]
    6H
    Светопропускание [Сенсорные параметры]
    Более 90%
    Срок жизни LED [Сенсорные параметры]
    Более 1 000 000 касаний
    Тип Touch [Сенсорные параметры]
    RTP (резистивная сенсорная панель)
    Структура [Сенсорные параметры]
    Пленка ITO + стекло ITO
    Сенсорный режим [Сенсорные параметры]
    Поддержка точки касания и перетаскивания
    Твердость поверхности [Сенсорные параметры]
    3H
    Светопропускание [Сенсорные параметры]
    Более 80%
    Срок жизни [Сенсорные параметры]
    Более 1 000 000 касаний
    Напряжение питания, В [Напряжение и ток]
    6~36
    Напряжение питания, тип. [Напряжение и ток]
    12V
    Рабочий ток [Напряжение и ток]
    VCC = +12В, подсветка включена, 180 мА. VCC = +12В, выкл., 80 мА
    Рабочая температура [Рабочая среда]
    -20~70℃
    Температура хранения [Рабочая среда]
    -30℃~80℃
    Рабочая влажность [Рабочая среда]
    10%~90% относительной влажности
    LCM интерфейс [Интерфейс]
    FPC40_0.5mm, интерфейс RGB
    RTP интерфейс [Интерфейс]
    Интерфейс 4Pin_1.0mm
    CTP интерфейс [Интерфейс]
    Структура COB, интерфейс IIC
    Скорость передачи данных [Интерфейс]
    3150~3225600 бит/с, тип. 115200 бит/с
    Выходное напряжение [Интерфейс]
    Выход 1: Iout = 1 мА; -5.03~-3.0В. Выход 0: Iвых = -1 мА; 3.0~5.0В
    Входное напряжение (RXD) [Интерфейс]
    Вход 1: Iin = 1 мА, -15.0~-5.0В. Вход 0: Iin = -1 мА, 5.0~15.0В
    Входной интерфейс [Интерфейс]
    UART2: RS232. UART4: RS232(Only available after OS configuration) UART5: RS485 (Only available after OS configuration)
    Пользовательский интерфейс [Интерфейс]
    8Pin_2.0mm (RS232), 2Pin_2.0mm (RS485)
    Flash расширение [Память]
    Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash
    Flash память [Память]
    16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
    Зуммер [Интерфейс]
    Пассивный зуммер 3V. Мощность: <1 Вт
    SD card slot [Интерфейс]
    FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
    Интерфейс [Интерфейс]
    UART2: RS232. UART4: RS232 (доступен только после настройки ОС) UART5: RS485 (доступен только после настройки ОС)
    RTC (Super-capacitor) [Интерфейс]
    Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
    Разъем [Интерфейс]
    8Pin_2.0mm (RS232). 2Pin_2.0mm (RS485)
    Формат данных [Интерфейс]
    UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration) UART5: N81/E81/O81/N82 4 modes (OS configuration)
    Номинальная мощность [Электрические характеристики]
    <5W
    Зарезервированный интерфейс модуля [Интерфейс]
    Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
    PGT05 интерфейс [Интерфейс]
    Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние.
    Видео [Видео]
    https://www.dwin-global.com/uploads/DMG85480K050_03WTR_batch.mp4
    ASIC T5L [Информация об ASIC]
    T5L1
    T5L1 ASIC [Информация об ASIC]
    Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
    Тест на старение [Рабочая среда]
    72 часа старения при высокой температуре при 50 ℃
    ESD test [Рабочая среда]
    Contact discharge ±8KV Normal operation. Air discharge ±15KV Normal operation
    EFT test [Рабочая среда]
    Power supply ±2KV; 100KHz Normal operation
