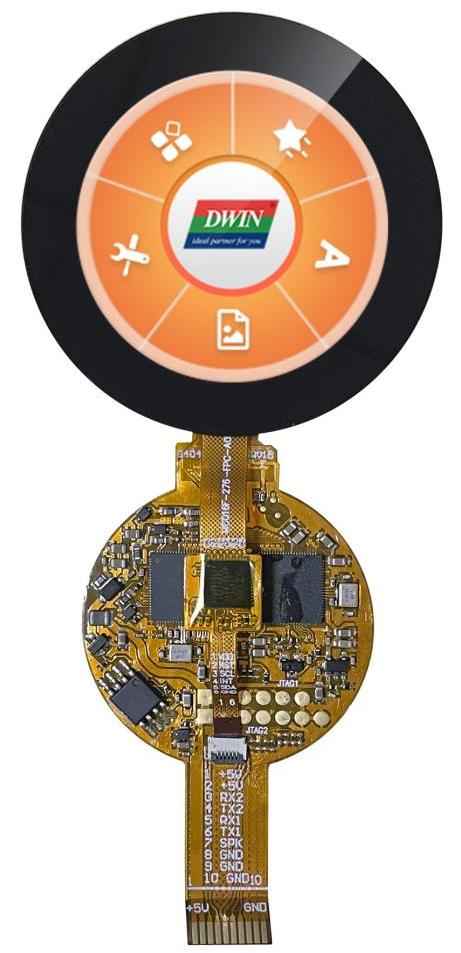

DMG40400F016_06W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG40400F016_06W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG40400F016_06W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG40400F016_06W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG40400F016_06W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG40400F016_06W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
( 0 отзывов)
Артикул:
2 974.08 ₽
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WTCZ01
  • WTCZ02
  • WN
  • -
Яркость [Дисплей]
  • 50 nit
  • 250 nit
  • 300 nit
  • -
шт
Задать вопрос
Узнать о снижении цены В план покупок
Коллекция
Круглые TFT-LCD DWIN
  • DMG40400F016_06W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии.
  • На базе T5L0-Q88, работает система DGUS II.
  • 1.6 дюйма, разрешение 400*400 пикселей, 262 тыс. цветов, круглый ЖК-дисплей IPS, широкий угол обзора.
  • Процесс оптического соединения ЖК-дисплея и TP.

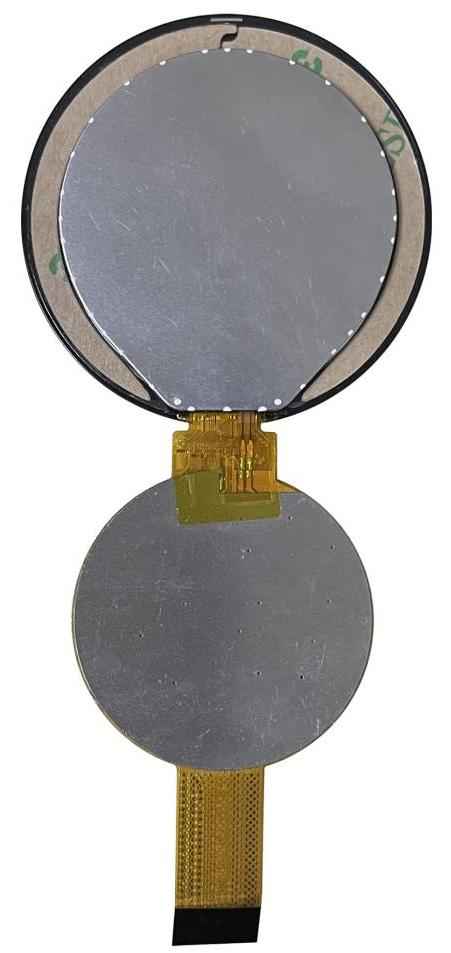

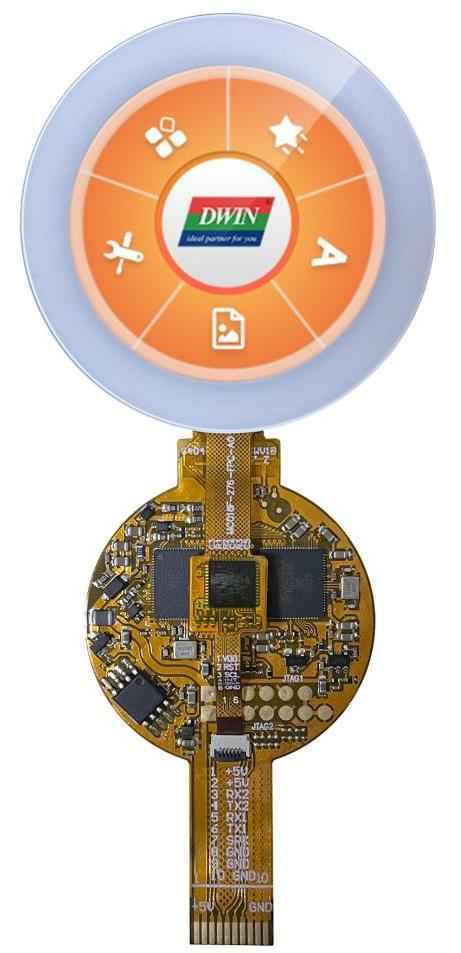

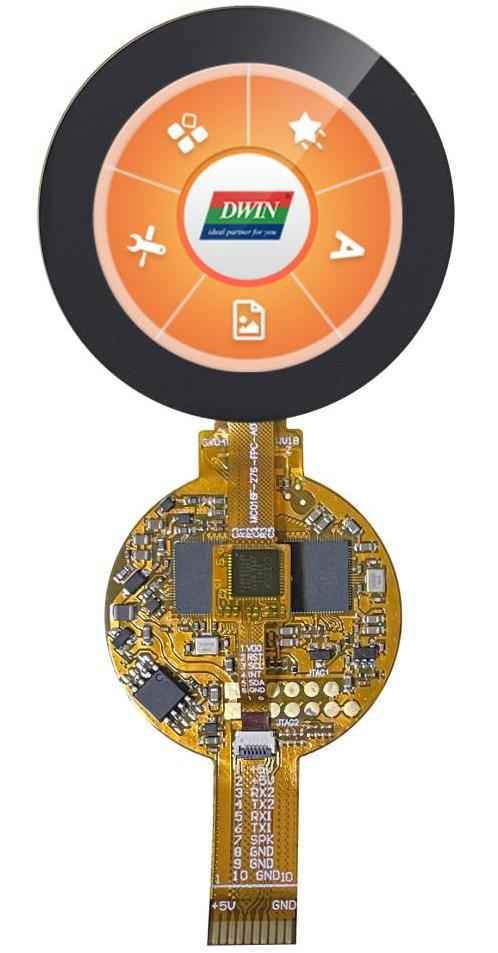

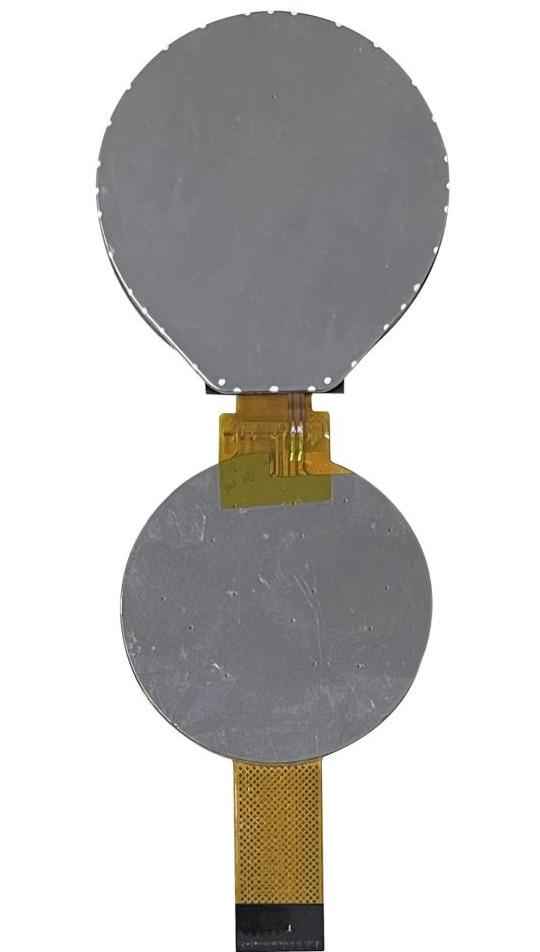

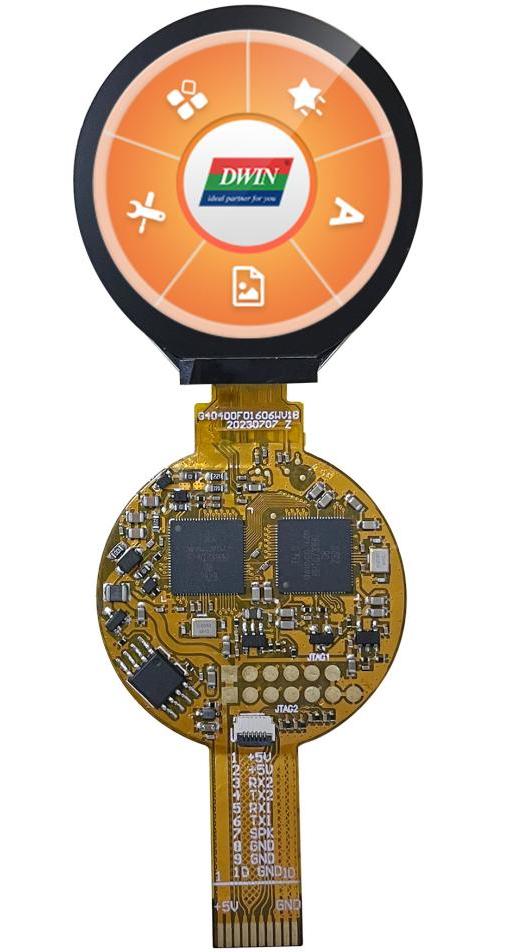

  • Структура COF. Вся основная схема интеллектуального экрана закреплена на гибком печатном плате LCM, отличающемся легкой и тонкой конструкцией, низкой стоимостью и простотой производства.
  • 10-контактные внешние интерфейсы.

DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG40400F016_06W



ASIC Information

T5L0-Q88 ASIC*2 T5L0-Q88 ASIC is a low-power, cost-effective, GUI and application highly integrated single-chip dual-core ASIC designed by DWIN Technology for small-size LCD and mass produced in 2023.

Display

Color 262K colors
LCD Type IPS, TFT LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Display Area(A.A) 39.84mm (W)×39.84mm (H)
Resolution 400*400
Backlight LED

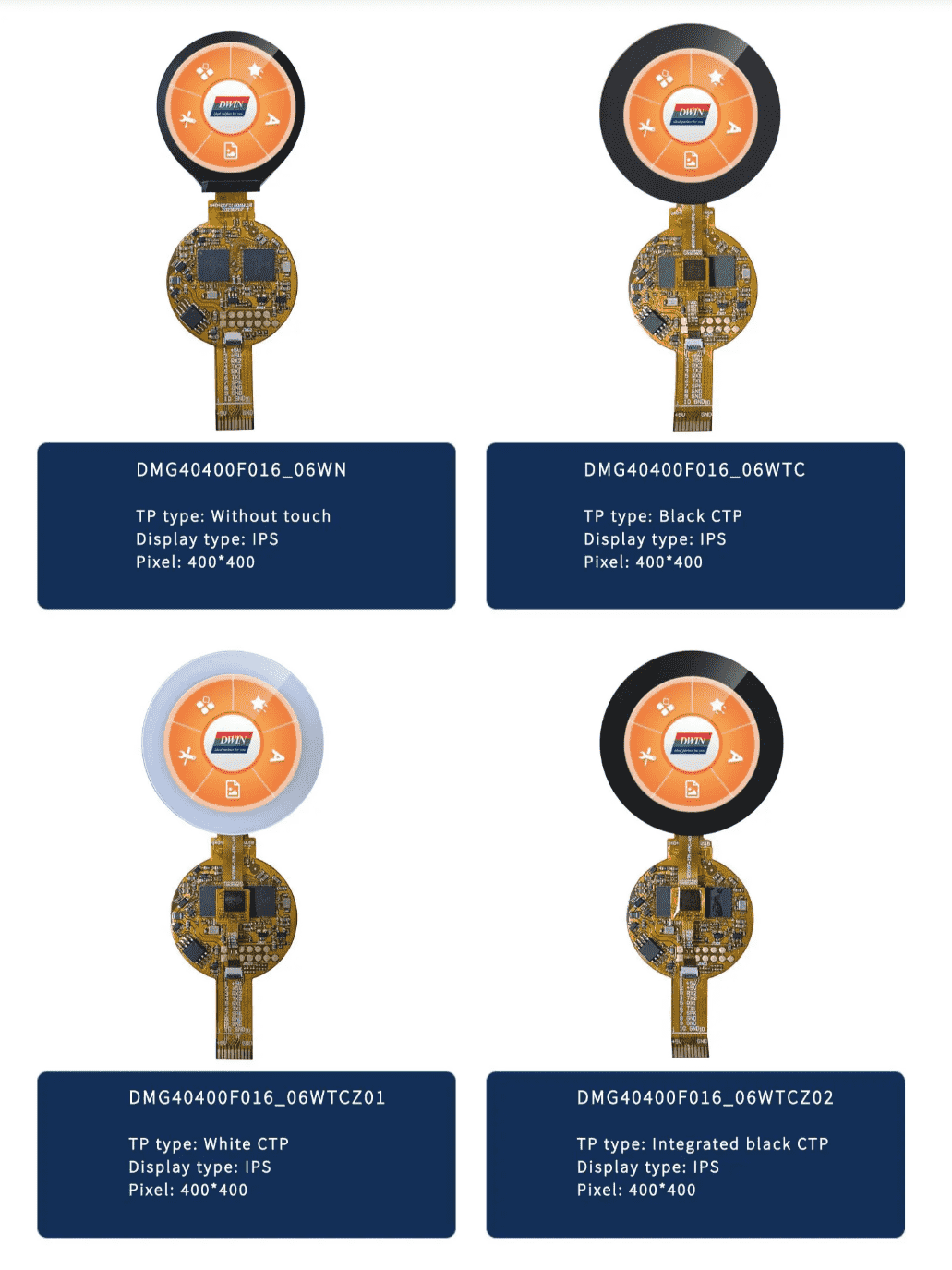

Brightness DMG40400F016_06WTC: 250nit
DMG40400F016_06WTCZ01: 250nit
DMG40400F016_06WTCZ02: 50nit
DMG40400F016_06WN: 300nit

Voltage & Current

Power Voltage 4.5~5.5V
Operation Current 160mA VCC=5V, max backlight
80mA VCC=5V, backlight off

Reliability Test

Working Temperature -10℃~60℃ (5V @ 60% RH)
Storage Temperature -20℃~70℃
Working Humidity 10%~90% RH, typical value of 60% RH

Interface

User interface 10Pin_1.0mm FPC
Data Format N81
Output Voltage (TXD) Output 1; 3.0~3.3 V
Output 0;0~0.3 V
Input Voltage
(RXD)
Input 1;3.3V
Input 0;0~0.5V
Interface UART1: TTL;
UART2: TTL;

External Interface

Pin Definition Type Functional Description
1 +5V P Power supply, DC4.5-5.5V
2 +5V
3 RX2 I UART2 Input
4 TX2 O UART2 Output
5 RX1 I UART1 Input
6 TX1 O UART1 Output
7 SPK O External MOSFET to drive buzzer or speaker
8 GND P GND
9 GND
10 GND

Application

Продукт легкий и тонкий, обладает высокой степенью интеграции и может использоваться в портативных терминалах, настольных терминалах (таких как POS машины) и терминалах записи информации (таких как перфокарты) без пользовательского микроконтроллера для большинства приложений. Продукт легкий и тонкий, обладает высокой степенью интеграции и может использоваться в портативных терминалах, настольных терминалах (таких как POS машины) и терминалах записи информации (таких как перфокарты) без пользовательского микроконтроллера для большинства приложений

Степень применения [Основные параметры]
Ультратонкая COF-структура
Диагональ [Дисплей]
1.6"
Разрешение [Дисплей]
400×400
Срок жизни [Дисплей]
≥ 10 000ч
Яркость [Дисплей]
250 nit
Размеры (ШxВxГ), мм [Размеры]
53.00×53.00×3.51
Вес нетто [Размеры]
20
Цветность [Дисплей]
262K (262144) 18-bit 6R6G6B
Тип ЖК-дисплея [Дисплей]
IPS, TFT LCD
Яркость [Дисплей]
_06WTC: 250nit / _06WTCZ01: 250nit / _WTCZ02: 50nit / _06WN: 300nit
Угол обзора(V.A.) [Дисплей]
Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]
39.84×39.84
Область просмотра (View Area, V.A.) [Дисплей]
39.84×39.84
Подсветка [Дисплей]
LED
Тип Touch [Сенсорные параметры]
CTP (емкостная сенсорная панель)
Структура [Сенсорные параметры]
G+FF structure
Сенсорный режим [Сенсорные параметры]
Одноточечное касание, поддержка непрерывного скользящего касания
Твердость поверхности [Сенсорные параметры]
6H
Светопропускание [Сенсорные параметры]
Более 85%
Срок жизни LED [Сенсорные параметры]
Более 1 000 000 касаний
Напряжение питания, В [Напряжение и ток]
4.5...5.5В, тип. 5V
Напряжение питания, тип. [Напряжение и ток]
5V
Рабочий ток [Напряжение и ток]
160mA VCC=5V, max backlight 80mA VCC=5V, backlight off
Рабочая температура [Рабочая среда]
-10...60℃ (5V @ 60% RH)
Температура хранения [Рабочая среда]
-20...70℃
Рабочая влажность [Рабочая среда]
10...90% RH, тип. 60% RH
Выходное напряжение [Интерфейс]
Output 1: 3.0~3.3V. Output 0: 0~0.3V
Входное напряжение (RXD) [Интерфейс]
Input 1:3.3V. Input 0: 0~0.5V
Входной интерфейс [Интерфейс]
UART1: TTL; UART2: TTL;
Пользовательский интерфейс [Интерфейс]
10Pin_1.0mm FPC
Интерфейс [Интерфейс]
UART1: TTL. UART2: TTL
Разъем [Интерфейс]
10Pin_1.0mm FPC
Формат данных [Интерфейс]
N81
Номинальная мощность [Электрические характеристики]
<2W
В наличии
Да
ASIC T5L [Информация об ASIC]
T5L0-Q88 ASIC*2
T5L0-Q88 ASIC [Информация об ASIC]
ASIC T5L0-Q88 - это маломощный, экономичный, с высокоинтегрированным графическим интерфейсом и приложениями однокристальный двухъядерный ASIC, разработанный компанией DWIN Technology для малогабаритных ЖК-дисплеев и массово выпускаемый в 2023 году.
Datasheet [Datasheet]
ЗагрузитьЗагрузитьЗагрузитьЗагрузить
Версия Datasheet [Datasheet]
2023-12-07
Гарантия
1 год
Страна бренда
Китай
Оставить отзыв

Наличие в офисах


  • Общий остаток на складах:
    62
Cопутствующие товары
DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WN
USB_WiFi OTA
  • Нет
Яркость [Дисплей]
  • 400 nit
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
2 546.30 ₽
0
7 шт
шт
DMG24240C013_13WN DWIN T5L0 UART HMI 1.3" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C013_13WN DWIN T5L0 UART HMI 1.3" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C013_13WN DWIN T5L0 UART HMI 1.3" IPS круглый ЖК-дисплей коммерческого класса
2 607.41 ₽
0
11 шт
шт
DMG48480C021_13WTC DWIN T5L0-Q88 UART HMI круглый поворотный 2.1" IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG48480C021_13WTC DWIN T5L0-Q88 UART HMI круглый поворотный 2.1" IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG48480C021_13WTC DWIN T5L0-Q88 UART HMI круглый поворотный 2.1" IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
5 296.30 ₽
0
1 шт
шт
DMG48480C021_03W DWIN T5L1 UART HMI 2.1" круглый ЖК-дисплей коммерческого класса
DMG48480C021_03W DWIN T5L1 UART HMI 2.1" круглый ЖК-дисплей коммерческого класса
DMG48480C021_03W DWIN T5L1 UART HMI 2.1" круглый ЖК-дисплей коммерческого класса
DMG48480C021_03W DWIN T5L1 UART HMI 2.1" круглый ЖК-дисплей коммерческого класса
DMG48480C021_03W DWIN T5L1 UART HMI 2.1" круглый ЖК-дисплей коммерческого класса
3 361.12 ₽
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WN
Яркость [Дисплей]
  • 350 nit
  • 400 nit
DMG48480C021_02WTC DWIN T5L1 UART HMI 2.1" круглый IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG48480C021_02WTC DWIN T5L1 UART HMI 2.1" круглый IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG48480C021_02WTC DWIN T5L1 UART HMI 2.1" круглый IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG48480C021_02WTC DWIN T5L1 UART HMI 2.1" круглый IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG48480C021_02WTC DWIN T5L1 UART HMI 2.1" круглый IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
3 809.26 ₽
0
8 шт
шт
DMG40400C016_03W DWIN T5L0 UART HMI 1.6" круглый ЖК-дисплей коммерческого класса
DMG40400C016_03W DWIN T5L0 UART HMI 1.6" круглый ЖК-дисплей коммерческого класса
DMG40400C016_03W DWIN T5L0 UART HMI 1.6" круглый ЖК-дисплей коммерческого класса
DMG40400C016_03W DWIN T5L0 UART HMI 1.6" круглый ЖК-дисплей коммерческого класса
DMG40400C016_03W DWIN T5L0 UART HMI 1.6" круглый ЖК-дисплей коммерческого класса
3 422.23 ₽
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WN
Яркость [Дисплей]
  • 250 nit
  • 300 nit
DMG48480C028_03W DWIN T5L1 HMI 2.8" круглый IPS ЖК-дисплей коммерческого класса
DMG48480C028_03W DWIN T5L1 HMI 2.8" круглый IPS ЖК-дисплей коммерческого класса
DMG48480C028_03W DWIN T5L1 HMI 2.8" круглый IPS ЖК-дисплей коммерческого класса
4 750.80 ₽
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WTC
Яркость [Дисплей]
  • 300 nit
LI48480T028BA3098 DWIN TFT 2.8" круглый IPS ЖК-модуль 480×480 RGB 24 бит 300nit
LI48480T028BA3098 DWIN TFT 2.8" круглый IPS ЖК-модуль 480×480 RGB 24 бит 300nit
LI48480T028BA3098 DWIN TFT 2.8" круглый IPS ЖК-модуль 480×480 RGB 24 бит 300nit
LI48480T028BA3098 DWIN TFT 2.8" круглый IPS ЖК-модуль 480×480 RGB 24 бит 300nit
LI48480T028BA3098 DWIN TFT 2.8" круглый IPS ЖК-модуль 480×480 RGB 24 бит 300nit
3 361.12 ₽
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WN
Яркость [Дисплей]
  • 250 nit
  • 300 nit
LI24240C013HA2098 DWIN 1.3" 240 ×240 RGB интерфейс IPS круглый ЖК-дисплей
LI24240C013HA2098 DWIN 1.3" 240 ×240 RGB интерфейс IPS круглый ЖК-дисплей
LI24240C013HA2098 DWIN 1.3" 240 ×240 RGB интерфейс IPS круглый ЖК-дисплей
LI24240C013HA2098 DWIN 1.3" 240 ×240 RGB интерфейс IPS круглый ЖК-дисплей
LI24240C013HA2098 DWIN 1.3" 240 ×240 RGB интерфейс IPS круглый ЖК-дисплей
1 425.93 ₽
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WN
Яркость [Дисплей]
  • 150 nit
  • 200 nit
LI48480T021BA4098 DWIN 2.1" IPS ЖК-модуль 480×480 с RGB интерфейсом
LI48480T021BA4098 DWIN 2.1" IPS ЖК-модуль 480×480 с RGB интерфейсом
LI48480T021BA4098 DWIN 2.1" IPS ЖК-модуль 480×480 с RGB интерфейсом
LI48480T021BA4098 DWIN 2.1" IPS ЖК-модуль 480×480 с RGB интерфейсом
LI48480T021BA4098 DWIN 2.1" IPS ЖК-модуль 480×480 с RGB интерфейсом
2 795.94 ₽
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WN
Яркость [Дисплей]
  • 400 nit
Аксессуары

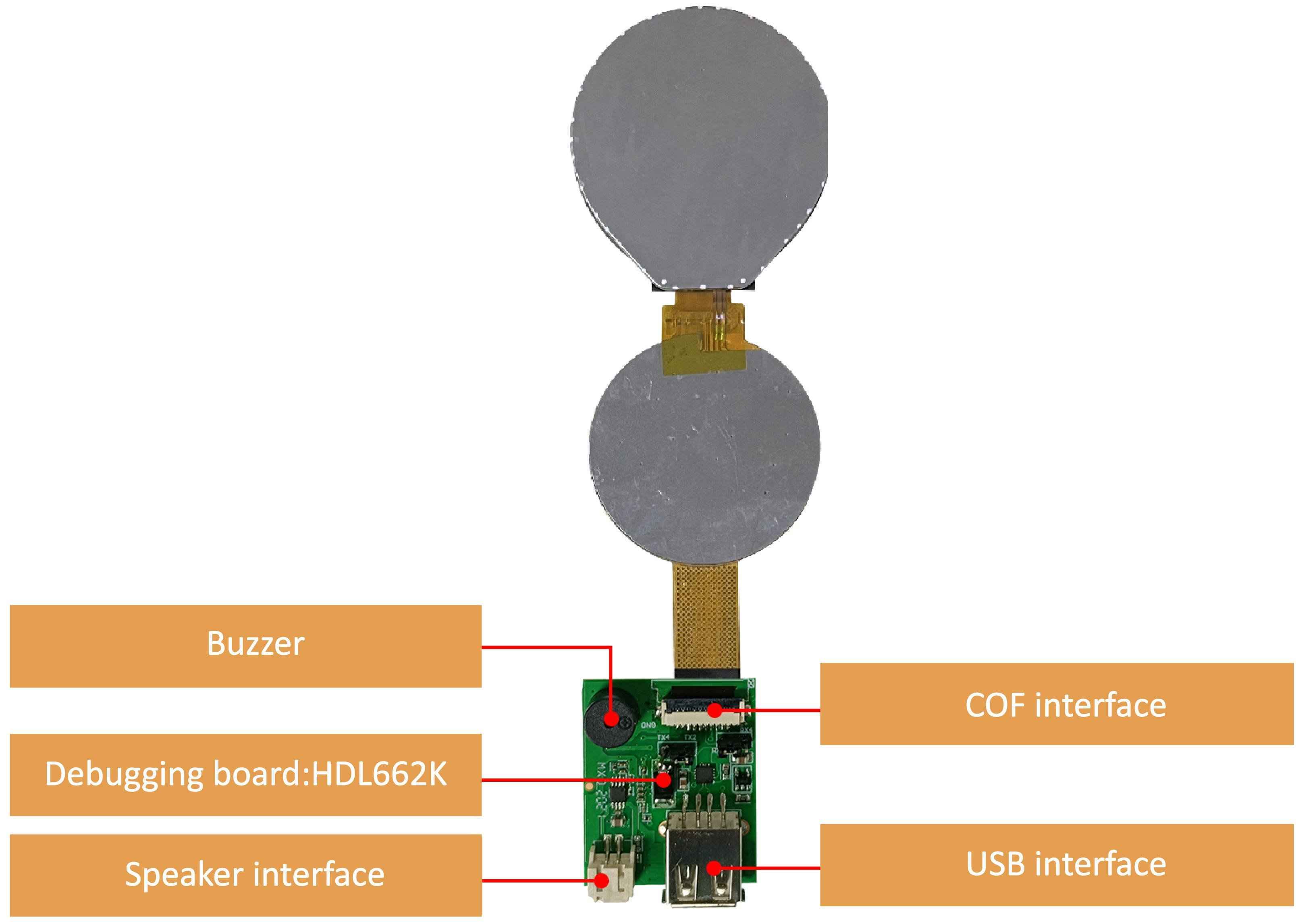

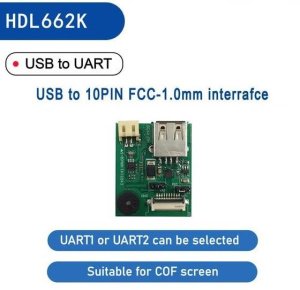

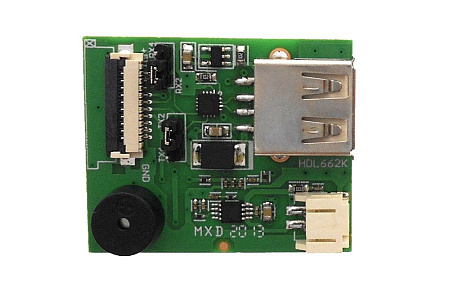

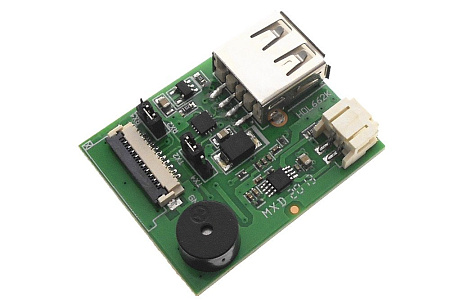

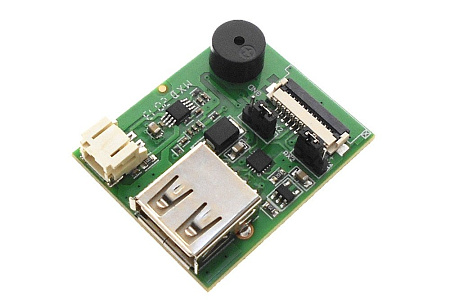

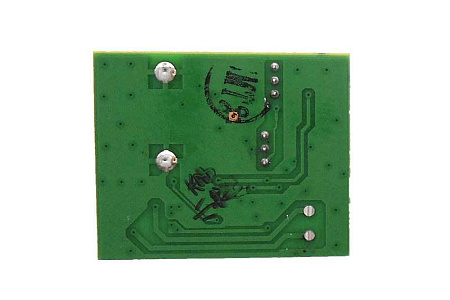

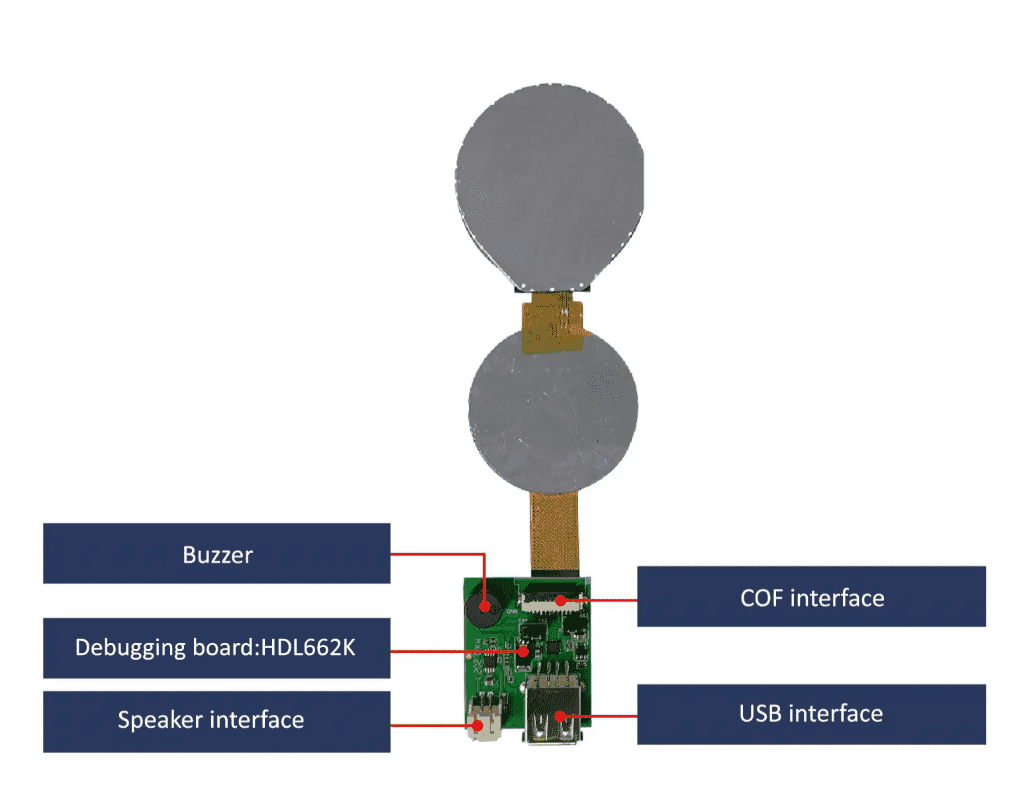

HDL662K DWIN плата отладки с разъемом FCC10Pin 0.5мм, Speaker 2Pin и USB интерфейсом
