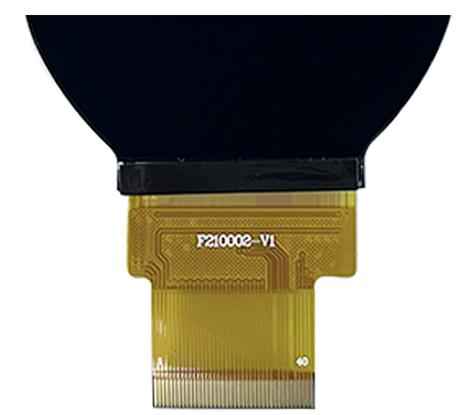

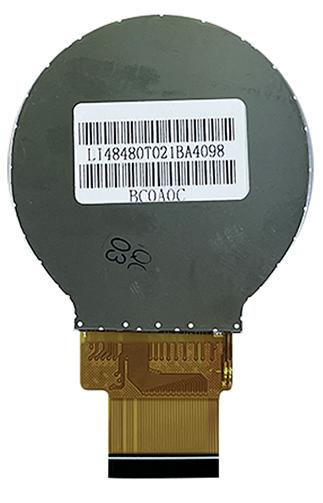

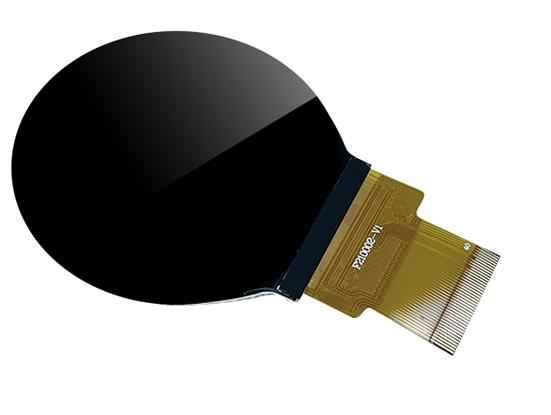

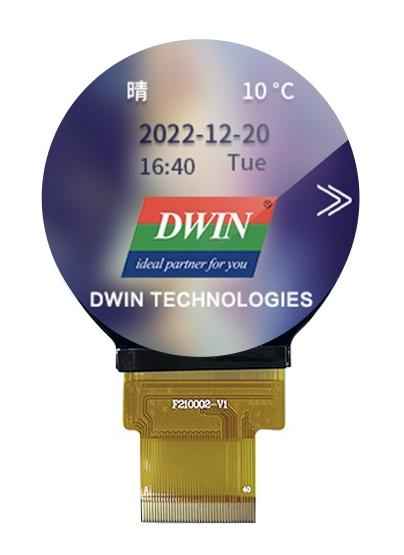

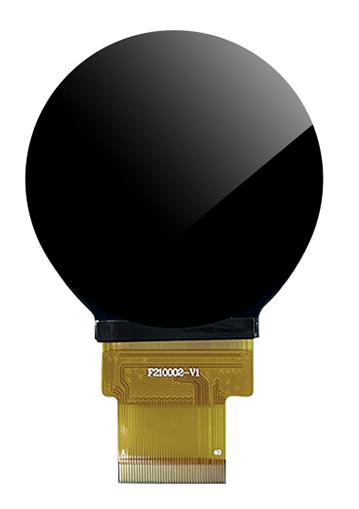

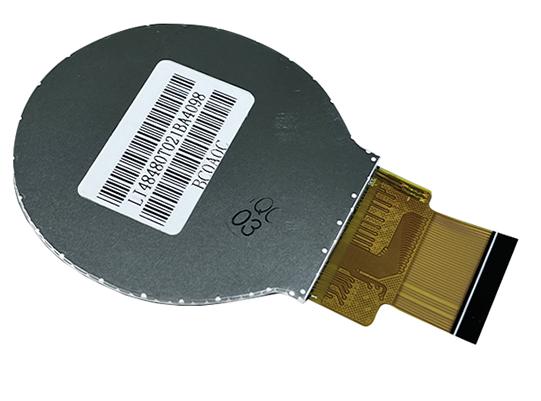

LI48480T021BA4098 DWIN 2.1" IPS ЖК-дисплей 480×480 с RGB интерфейсом

LI48480T021BA4098 DWIN 2.1" IPS ЖК-дисплей 480×480 с RGB интерфейсом

Описание товара:

LI48480T021BA4098 DWIN 2.1" IPS ЖК-дисплей 480×480 с RGB интерфейсом.
16.7М цветов, интерфейс RGB, 400 кд/м2, микросхема драйвера ST7701S.
Может быть реализован CTP для склеивания OCA.
Стекло OEM A-класса, полная проверка на плохие пиксели, 30 дней процесс старения.

Характеристики

Дисплей
Диагональ	2.1"
Разрешение	480×480	Другие товары
Срок жизни	≥ 30 000ч
Яркость	400 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Широкий угол обзора, 85/85/58/85 (L/R/U/D)
Область отображения (Active Area, A.A.)	53.28*53.28
Подсветка	4 LED
Яркость	400 nit
Размеры
Размеры (ШxВxГ), мм	56.1859.712.3
Установочные размеры, мм	56.18(+0.15)×59.71(+0.15)
Сенсорные параметры
Срок жизни LED	30000 Часов
Тип Touch-панели	None
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~80℃
Электрические характеристики
Номинальная мощность	192 МВт
Uniformity (with L/G)	80%
Analog Voltage	2.8В (тип)
Forward Voltage	12.8В (тип)
Прямой ток LED	20 мА
Основные параметры
IC драйвера	ST7701S
Driver Condition	2.8В (тип)
Интерфейс
Интерфейс	RGB 40PIN
Длина кабеля FPC (мм)	27.12±0.5
Оптические характеристики
Контрастность	1000:1
Цветовая гамма	69%
Прозрачность	4.0%
Время отклика	30 мс
Datasheet
Datasheet	Загрузить
Версия Datasheet	2023-01-13
Datasheet
Прочие
Шаг пикселя, мм	0.111(H)*0.111(V)
Гарантия	1 год
Страна бренда	Китай
Гарантийный срок	1 год
Серия	TFT-LCD серия
Страна производства	Китай
Артикул	LI48480T021BA4098
