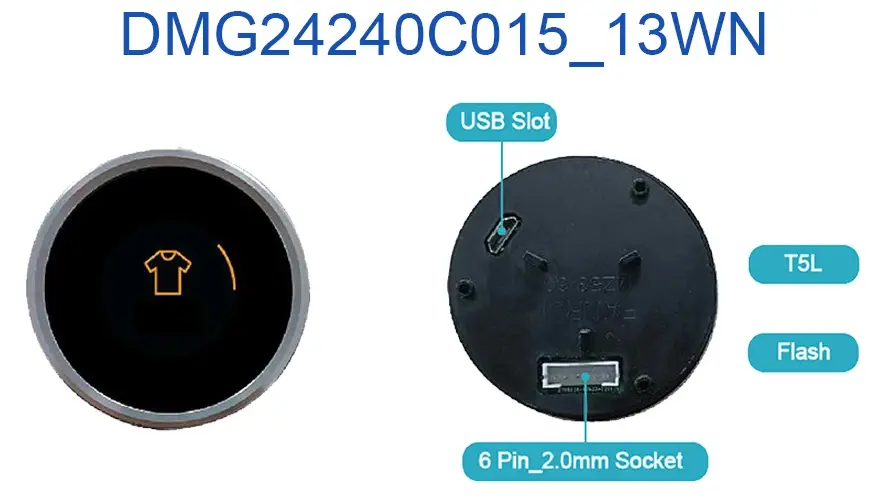

DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса
( 0 отзывов)
Артикул:
DMG24240C015_13WN
2 546.30 ₽
Наличие: 7 шт
шт
Задать вопрос
Узнать о снижении цены В план покупок
Коллекция
Круглые TFT-LCD DWIN

DMG24240C015_13WN

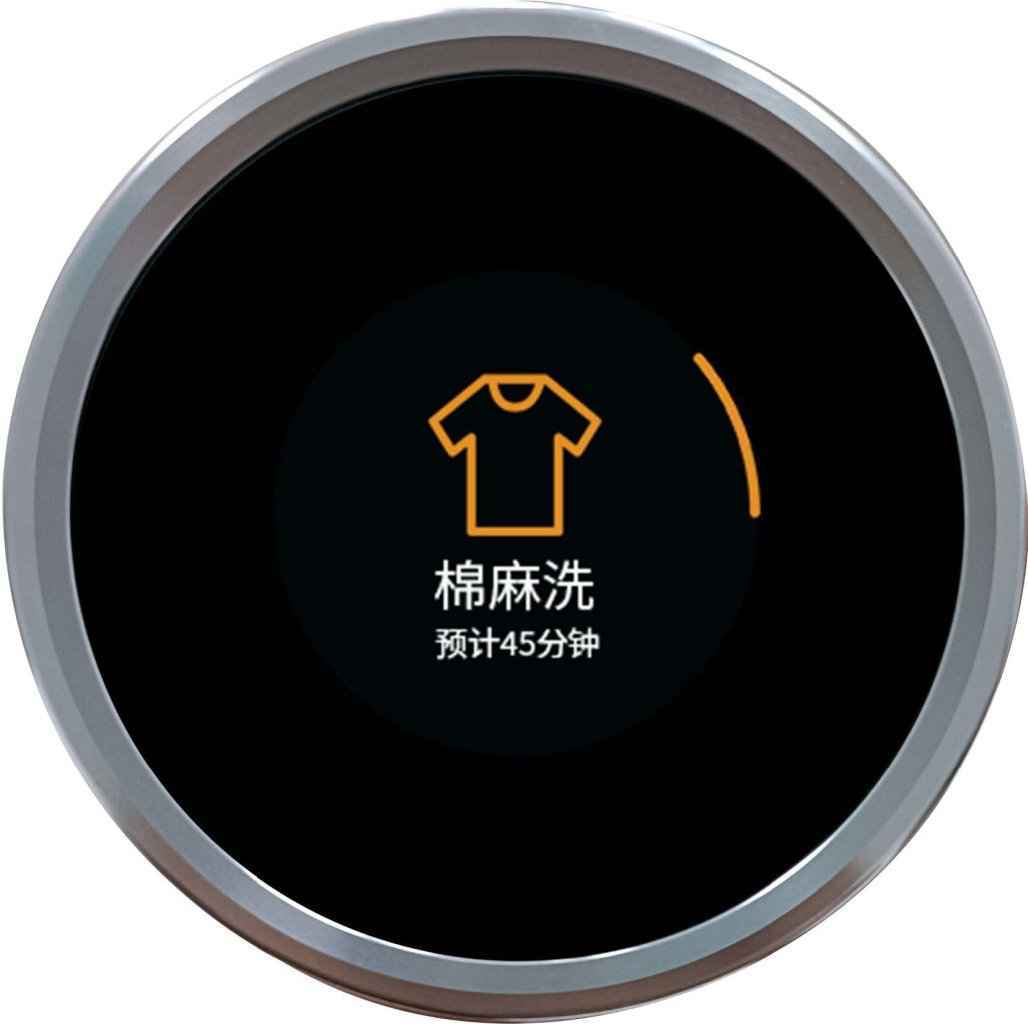

ASIC T5L0 IPS-TFT-LCD 1.54 дюйма, разрешение 240*240 пикселей, 262К цветов, широкий угол обзора. Круглый поворотный экран с корпусом энкодера, коммерческого класса

  • Круговой поворотный экран с корпусом энкодера.
  • Разрешение 240*240 пикселей, 262 Тыс. цветов, IPS-TFT-LCD, широкий угол обзора.
  • Активная область (A.A.): Диаметр =26.8 мм.
  • Основан на T5L0, работает под управлением системы DGUS II.
  • >20000 часов (Время снижения яркости до 50% при условии непрерывной работы с максимальной яркостью).

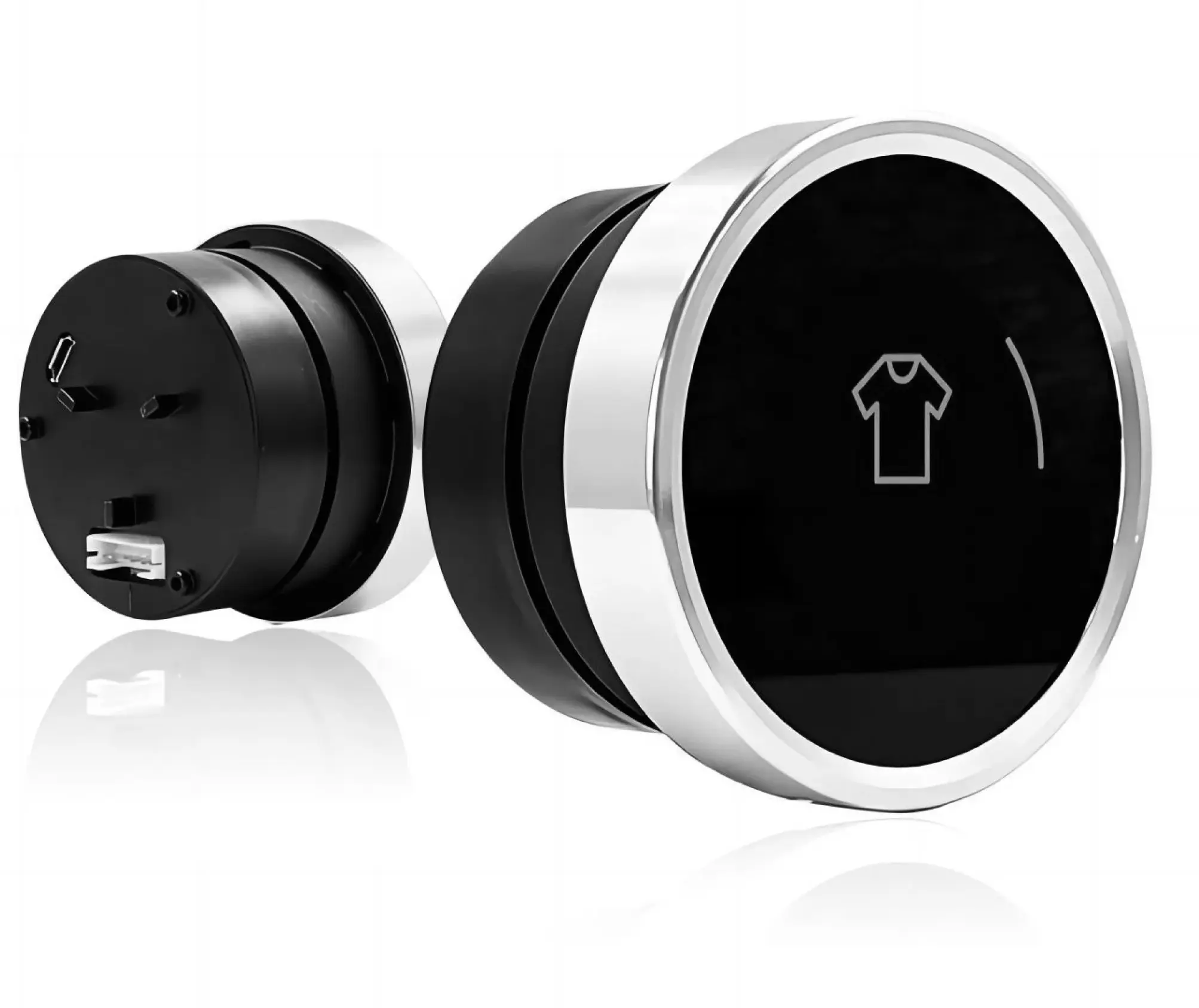

DWIN 1.54 д.йм круглый поворотный экран с корпусом энкодера
DMG24240C015_13WN

ASIC T5L0 IPS-TFT-LCD 1.54 дюйма, разрешение 240*240 пикселей, 262К цветов, широкий угол обзора. Круглый поворотный экран с корпусом энкодера, коммерческого класса. Основан на T5L0, работает под управлением системы DGUS II

Mechanical Characteristics

Фиксирующий крутящий момент Подходит только для C.C. оборудования: 300±100gf.cm
Количество и положение фиксаторов Подходит только для C.C, equipment: 24 фиксаторов (Угол шага : 15°±3°)
Срок вращения Вал энкодера должен вращаться до 30 000 циклов со скоростью 600~1000/ч без электрической нагрузки, после чего должны быть выполнены измерения.
Схема переключения и количество импульсов Однополюсный и одиночный бросок (нажать)
Ход переключателя 1.7±0.5mm
Рабочая сила 6±3N (610±306gf)

Application


Степень применения [Основные параметры]
Коммерческий класс
Наличие в России
Да
Диагональ [Дисплей]
1.54"
Разрешение [Дисплей]
240×240
Срок жизни [Дисплей]
≥ 20 000ч
Размеры (ШxВxГ), мм [Размеры]
диаметр 59 мм * высота 41 мм
Вес нетто [Размеры]
60
Установочные размеры, мм [Размеры]
диаметр 50 мм * глубина 22 мм
Цветность [Дисплей]
262K (262144) 18-bit 6R6G6B
Тип ЖК-дисплея [Дисплей]
IPS, TFT LCD
Угол обзора(V.A.) [Дисплей]
Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]
Диаметр = 26.8mm
Подсветка [Дисплей]
LED
Напряжение питания, В [Напряжение и ток]
4.5~5.5
Напряжение питания, тип. [Напряжение и ток]
5V
Рабочий ток [Напряжение и ток]
VCC = +5V, Backlight on: 62mA
Рабочая температура [Рабочая среда]
-20~70℃
Температура хранения [Рабочая среда]
-30~80℃
Рабочая влажность [Рабочая среда]
10%~90% RH

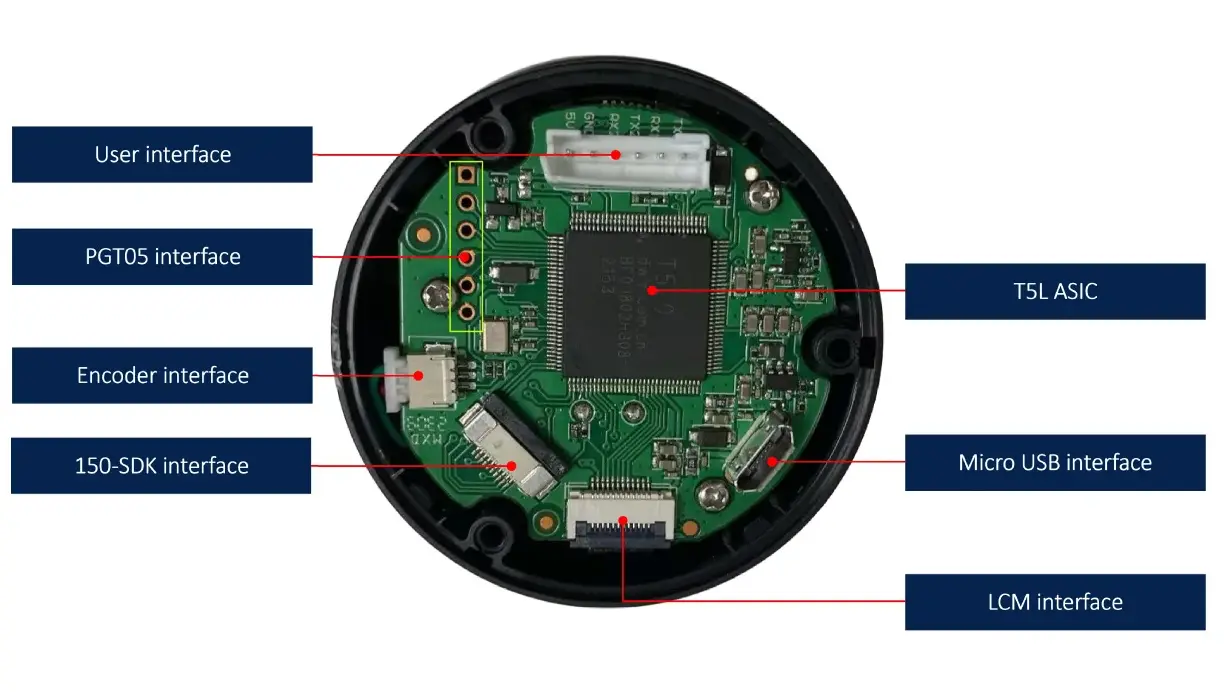

LCM интерфейс [Интерфейс]
FPC12_0.5mm, 4SPI interface
Скорость передачи данных [Интерфейс]
3150~3225600 bps
Выходное напряжение [Интерфейс]
Output 1% Iout =-4mA; 3.0~3.3В. Выход 0: Iвых = 4 мА; 0~0.3В
Входное напряжение (RXD) [Интерфейс]
Вход 1: 2.4~5.0В. Вход 0: 0~0.5В
Входной интерфейс [Интерфейс]
UART2: N81 UART4: N81/E81/O81/N82, 4 modes (OS configuration)

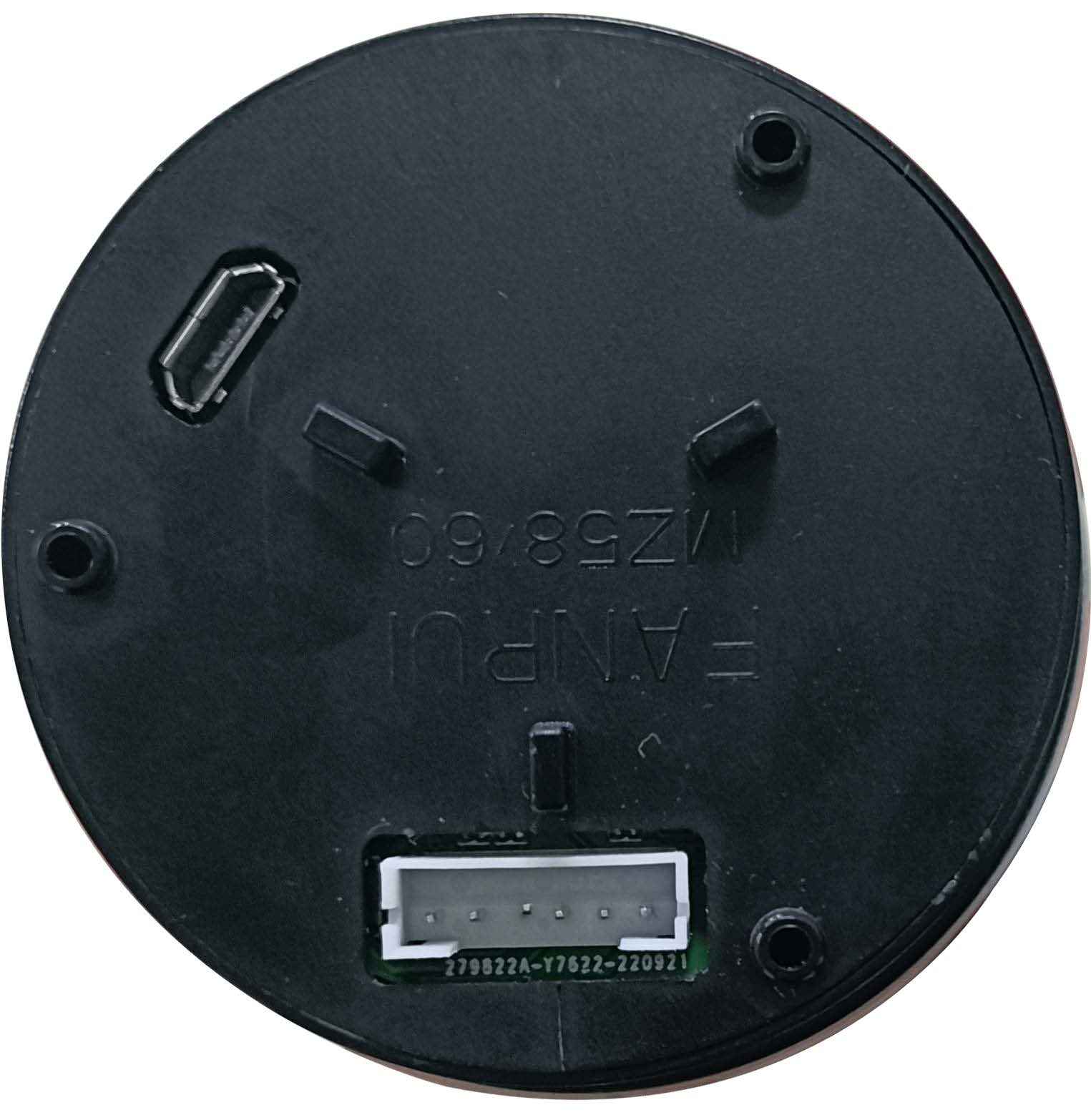

Пользовательский интерфейс [Интерфейс]
6Pin_2.0mm
Flash память [Память]
16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Зуммер [Интерфейс]
Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot [Интерфейс]
FPC10_0.5mm interface, without SD card slots, external adapter board is required for downloading. FAT32, Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
USB [Интерфейс]
MICRO USB, power supply interface (5V)
Интерфейс [Интерфейс]
UART2: N81 UART4: N81/E81/O81/N82, 4 modes (OS configuration)
Разъем [Интерфейс]
6Pin_2.0mm
Формат данных [Интерфейс]
UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Номинальная мощность [Электрические характеристики]
<1W
PGT05 интерфейс [Интерфейс]
Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние.
Видео [Видео]
https://www.dwin-global.com/uploads/1.5寸圆形屏.mp4
В наличии
Да
ASIC T5L [Информация об ASIC]
T5L0
T5L0 ASIC [Информация об ASIC]
Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet [Datasheet]
Загрузить
Версия Datasheet [Datasheet]
2022-06-21
Гарантия
1 год
Страна бренда
Китай
Оставить отзыв

Наличие в офисах


  • Общий остаток на складах:
    963
Cопутствующие товары
DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WN
USB_WiFi OTA
  • Нет
Яркость [Дисплей]
  • 400 nit
DMG24240C013_13WN DWIN T5L0 UART HMI 1.3" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C013_13WN DWIN T5L0 UART HMI 1.3" IPS круглый ЖК-дисплей коммерческого класса
DMG24240C013_13WN DWIN T5L0 UART HMI 1.3" IPS круглый ЖК-дисплей коммерческого класса
2 607.41 ₽
0
11 шт
шт
DMG48480C021_13WTC DWIN T5L0-Q88 UART HMI круглый поворотный 2.1" IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG48480C021_13WTC DWIN T5L0-Q88 UART HMI круглый поворотный 2.1" IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG48480C021_13WTC DWIN T5L0-Q88 UART HMI круглый поворотный 2.1" IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
5 296.30 ₽
0
1 шт
шт
DMG48480C021_03W DWIN T5L1 UART HMI 2.1" круглый ЖК-дисплей коммерческого класса
DMG48480C021_03W DWIN T5L1 UART HMI 2.1" круглый ЖК-дисплей коммерческого класса
DMG48480C021_03W DWIN T5L1 UART HMI 2.1" круглый ЖК-дисплей коммерческого класса
DMG48480C021_03W DWIN T5L1 UART HMI 2.1" круглый ЖК-дисплей коммерческого класса
DMG48480C021_03W DWIN T5L1 UART HMI 2.1" круглый ЖК-дисплей коммерческого класса
3 361.12 ₽
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WN
Яркость [Дисплей]
  • 350 nit
  • 400 nit
DMG40400F016_06W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG40400F016_06W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG40400F016_06W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG40400F016_06W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG40400F016_06W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
2 974.08 ₽
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WTCZ01
  • WTCZ02
  • WN
Яркость [Дисплей]
  • 50 nit
  • 250 nit
  • 300 nit
DMG48480C021_02WTC DWIN T5L1 UART HMI 2.1" круглый IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG48480C021_02WTC DWIN T5L1 UART HMI 2.1" круглый IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG48480C021_02WTC DWIN T5L1 UART HMI 2.1" круглый IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG48480C021_02WTC DWIN T5L1 UART HMI 2.1" круглый IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG48480C021_02WTC DWIN T5L1 UART HMI 2.1" круглый IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
3 809.26 ₽
0
8 шт
шт
DMG40400C016_03W DWIN T5L0 UART HMI 1.6" круглый ЖК-дисплей коммерческого класса
DMG40400C016_03W DWIN T5L0 UART HMI 1.6" круглый ЖК-дисплей коммерческого класса
DMG40400C016_03W DWIN T5L0 UART HMI 1.6" круглый ЖК-дисплей коммерческого класса
DMG40400C016_03W DWIN T5L0 UART HMI 1.6" круглый ЖК-дисплей коммерческого класса
DMG40400C016_03W DWIN T5L0 UART HMI 1.6" круглый ЖК-дисплей коммерческого класса
3 422.23 ₽
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WN
Яркость [Дисплей]
  • 250 nit
  • 300 nit
DMG48480C028_03W DWIN T5L1 HMI 2.8" круглый IPS ЖК-дисплей коммерческого класса
DMG48480C028_03W DWIN T5L1 HMI 2.8" круглый IPS ЖК-дисплей коммерческого класса
DMG48480C028_03W DWIN T5L1 HMI 2.8" круглый IPS ЖК-дисплей коммерческого класса
4 750.80 ₽
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WTC
Яркость [Дисплей]
  • 300 nit
LI48480T028BA3098 DWIN TFT 2.8" круглый IPS ЖК-модуль 480×480 RGB 24 бит 300nit
LI48480T028BA3098 DWIN TFT 2.8" круглый IPS ЖК-модуль 480×480 RGB 24 бит 300nit
LI48480T028BA3098 DWIN TFT 2.8" круглый IPS ЖК-модуль 480×480 RGB 24 бит 300nit
LI48480T028BA3098 DWIN TFT 2.8" круглый IPS ЖК-модуль 480×480 RGB 24 бит 300nit
LI48480T028BA3098 DWIN TFT 2.8" круглый IPS ЖК-модуль 480×480 RGB 24 бит 300nit
3 361.12 ₽
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WN
Яркость [Дисплей]
  • 250 nit
  • 300 nit
LI24240C013HA2098 DWIN 1.3" 240 ×240 RGB интерфейс IPS круглый ЖК-дисплей
LI24240C013HA2098 DWIN 1.3" 240 ×240 RGB интерфейс IPS круглый ЖК-дисплей
LI24240C013HA2098 DWIN 1.3" 240 ×240 RGB интерфейс IPS круглый ЖК-дисплей
LI24240C013HA2098 DWIN 1.3" 240 ×240 RGB интерфейс IPS круглый ЖК-дисплей
LI24240C013HA2098 DWIN 1.3" 240 ×240 RGB интерфейс IPS круглый ЖК-дисплей
1 425.93 ₽
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WN
Яркость [Дисплей]
  • 150 nit
  • 200 nit
LI48480T021BA4098 DWIN 2.1" IPS ЖК-модуль 480×480 с RGB интерфейсом
LI48480T021BA4098 DWIN 2.1" IPS ЖК-модуль 480×480 с RGB интерфейсом
LI48480T021BA4098 DWIN 2.1" IPS ЖК-модуль 480×480 с RGB интерфейсом
LI48480T021BA4098 DWIN 2.1" IPS ЖК-модуль 480×480 с RGB интерфейсом
LI48480T021BA4098 DWIN 2.1" IPS ЖК-модуль 480×480 с RGB интерфейсом
2 795.94 ₽
0
шт
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WN
Яркость [Дисплей]
  • 400 nit
Аксессуары

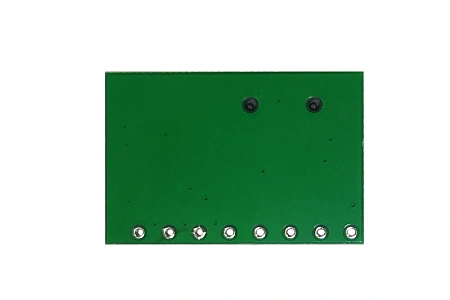

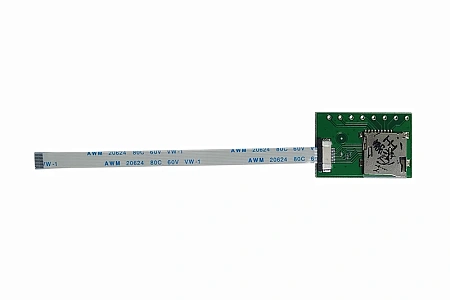

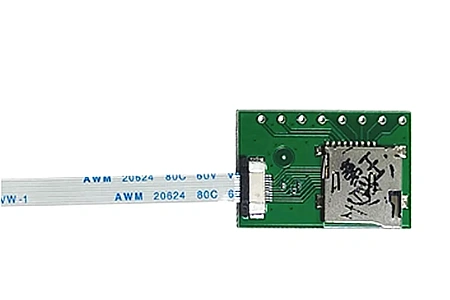

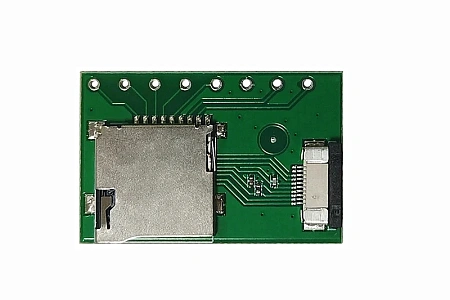

DWIN 154-SDK Плата адаптера + Соединительный кабель
