DMG48480C028_03W DWIN T5L1 HMI 2.8" круглый IPS ЖК-дисплей коммерческого класса
4 216.86 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
-
Рассчитать доставку
- Коллекция
- Круглые TFT-LCD DWIN
- DMG48480C028_03W DWIN T5L1 HMI 2.8" круглый IPS ЖК-дисплей коммерческого класса.
- Основан на T5L1, работает под управлением системы DGUS II, коммерческого класса.
- 2.8-дюймовый круглый ЖК-дисплей с разрешением 480*480 пикселей.
- 16.7 млн цветов, IPS-TFT-LCD, широкий угол обзора.
- Разъем 10Pin_1.0 мм для питания и последовательной связи.
- Срок службы подсветки: >20000 часов (время снижения яркости до 50% при условии непрерывной работы с максимальной яркостью).
- Используйте DWIN DGUS II версии 7.6 для разработки программного обеспечения.

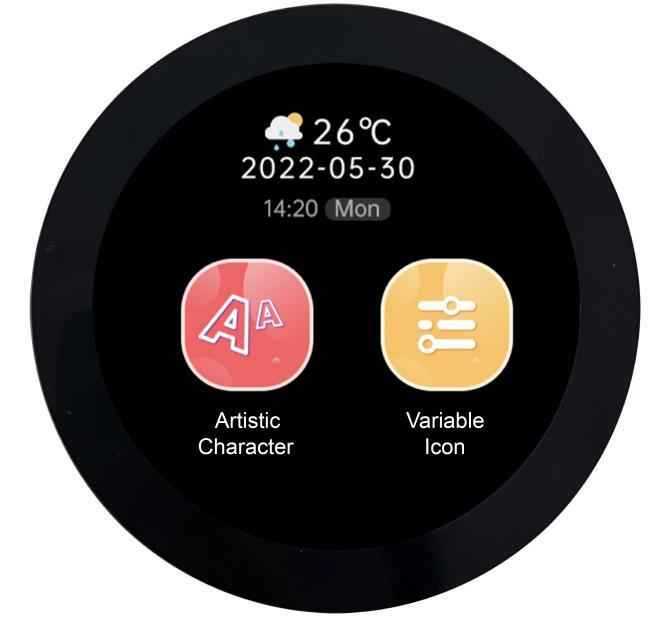

DWIN T5L1 HMI 2.8" круглый IPS ЖК-дисплей коммерческого класса
DMG48480C028_03W
| T5L1 ASIC | Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times |
Display
| Color | 24-bit 8R8G8B |
| LCD Type | IPS, TFT LCD |
| Viewing Angle | Wide viewing angle, 85°/85°/85°/85° (L/R/U/D) |
| Display Area（A.A） | D=70.1mm |
| Resolution | 480×480 pixels (support 0°/90°/180°/270°) |
| Backlight | LED |
| Brightness | 300nit |
Touch parameters
| Type | CTP (Capacitive touch panel） |
| Structure | G+FF structure with surface cover of tempered glass |
| Touch Mode | Support point touch and drag |
| Surface Hardness | 6H |
| Light Transmittance | Over 90% |
| Life | Over 1,000,000 times touch |
Voltage & Current
| Power Voltage | 4.5~5.5V, typical value of 5V |
| Operation Current | VCC = +5V, Backlight on,140mA |
| VCC = +5V, Backlight off,70mA |
Reliability Test
| Working Temperature | -20~70℃(5V @ 60% RH) |
| Storage Temperature | -30~80℃ |
| Working Humidity | 10%~90%RH, typical value of 60% RH |
Interface
| LCM interface | FPC40_0.5mm, RGB interface |
| Baudrate | 3150~3225600bps |
| Output Voltage | Output 1,Iout = -4mA;2.7~3.2 V |
| Output 0,Iout =4mA;0.1~0.4 V | |
|
Input Voltage （RXD） |
Input 1;2.4~5.5V |
| Input 0;0~1.0V | |

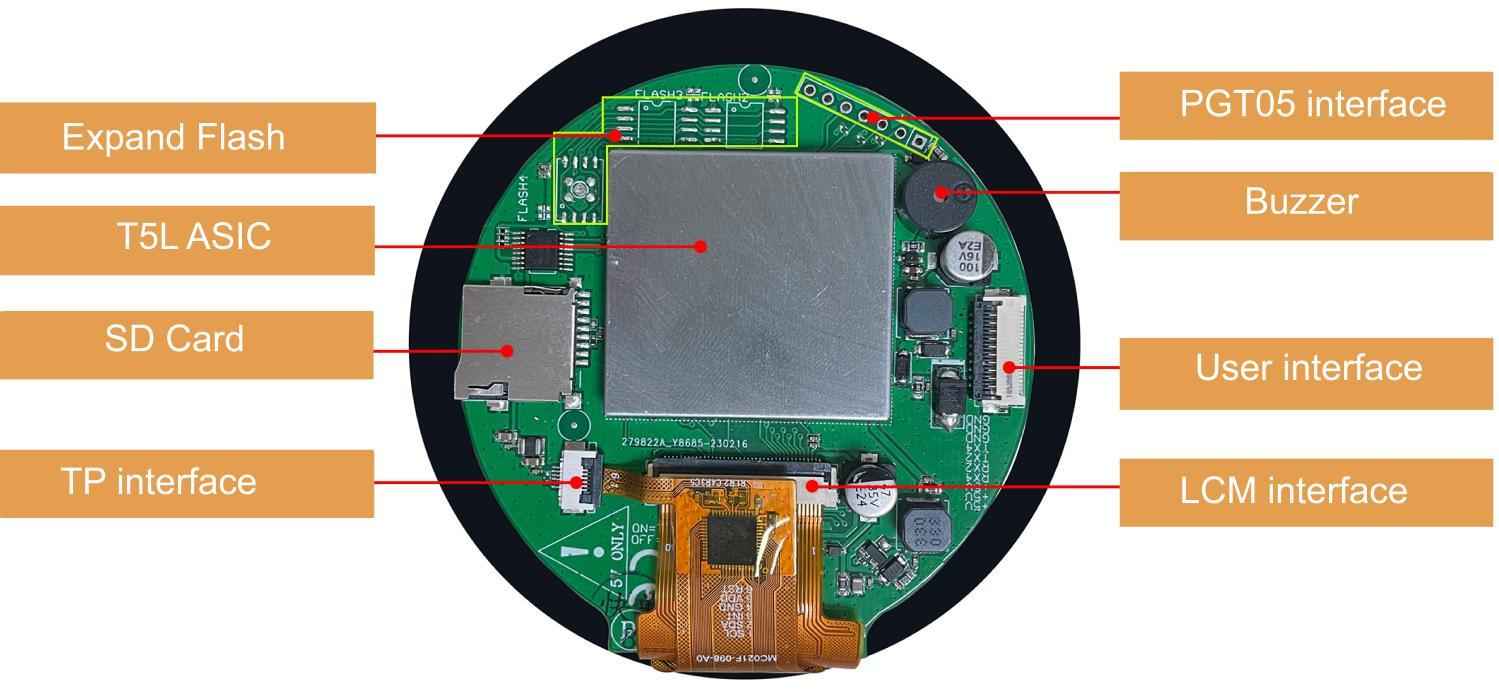

| User Interface |
10Pin_1.0mm for power supply and serial communication. Download rate(typical value): 12KByte/s UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232(Only available after OS configuration) |
| Expand Flash |
Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash |
| SD interface | FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s |
| PGT05 interface | When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal |
Peripheral
| DMG48480C028_03WTC | Capacitive touch panel, SD Card,Flash |
Application
- Степень применения [Основные параметры]
- Коммерческий класс
- Диагональ [Дисплей]
- 2.8"
- Разрешение [Дисплей]
- 480×480
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 300 nit
- Размеры (ШxВxГ), мм [Размеры]
- 87.3×87.3×12.5
- Вес нетто [Размеры]
- 65
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- D=70.1mm
- Подсветка [Дисплей]
- LED
- Напряжение питания, тип. [Напряжение и ток]
- 5V
- LCM интерфейс [Интерфейс]
- FPC40_0.5mm, RGB interface
- Входной интерфейс [Интерфейс]
- 10Pin_1.0mm for power supply and serial communication. Download rate (тип.): 12KByte/s. UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
- ASIC T5L [Информация об ASIC]
- T5L1
- Версия Datasheet [Datasheet]
- 2023-03-08
- Гарантия
- 1 год
- Страна бренда
- Китай
- Бренд
- DWIN
- Коллекция
- Круглые TFT-LCD DWIN
