DMG48480C021_13WTC DWIN T5L0-Q88 UART HMI круглый поворотный 2.1" IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG48480C021_13WTC DWIN T5L0-Q88 UART HMI круглый поворотный 2.1" IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью фото 2
DMG48480C021_13WTC DWIN T5L0-Q88 UART HMI круглый поворотный 2.1" IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью фото 3
DWIN
Отзывов: 0
Артикул: DMG48480C021_13WTC

Описание товара:

  • DMG48480C021_13WTC DWIN T5L0-Q88 UART HMI круглый поворотный 2.1" IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью.
  • На базе T5L0-Q88, работает система DGUS II, товарный сорт.
  • 2.1-дюймовый круглый поворотный экран с корпусом энкодера.
  • Разрешение 480*480 пикселей, 262 тыс. цветов, IPS-TFT-LCD, широкий угол обзора.
  • Активная область (A.A.): Диаметр=53.88 мм.
  • >20000 часов (время снижения яркости до 50% при условии непрерывной работы с максимальной яркостью).

Характеристики:
Все характеристики
Степень применения
Коммерческий класс
3D-данные
Загрузить
Диагональ
2.1"
Разрешение
480×480
Срок жизни
≥ 20 000ч
Яркость
350 nit
Область отображения (Active Area, A.A.)
Diameter=53.28 mm
Область просмотра (View Area, V.A.)
Diameter=53.88 mm
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

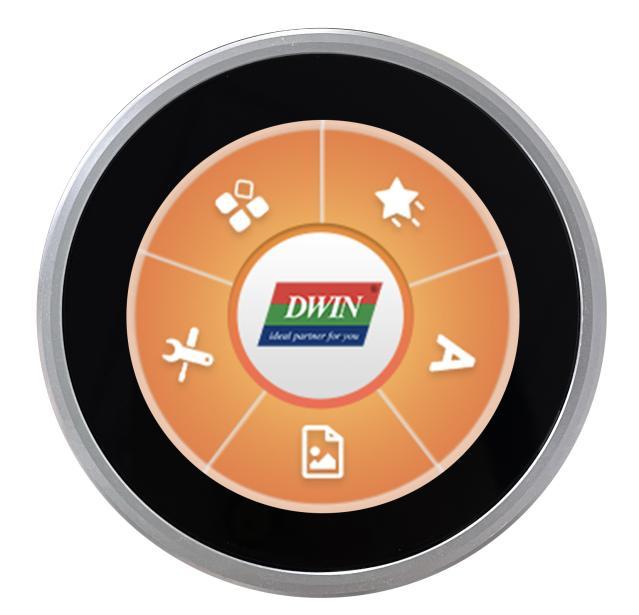

DWIN T5L0-Q88 UART HMI круглый поворотный 2.1" IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью

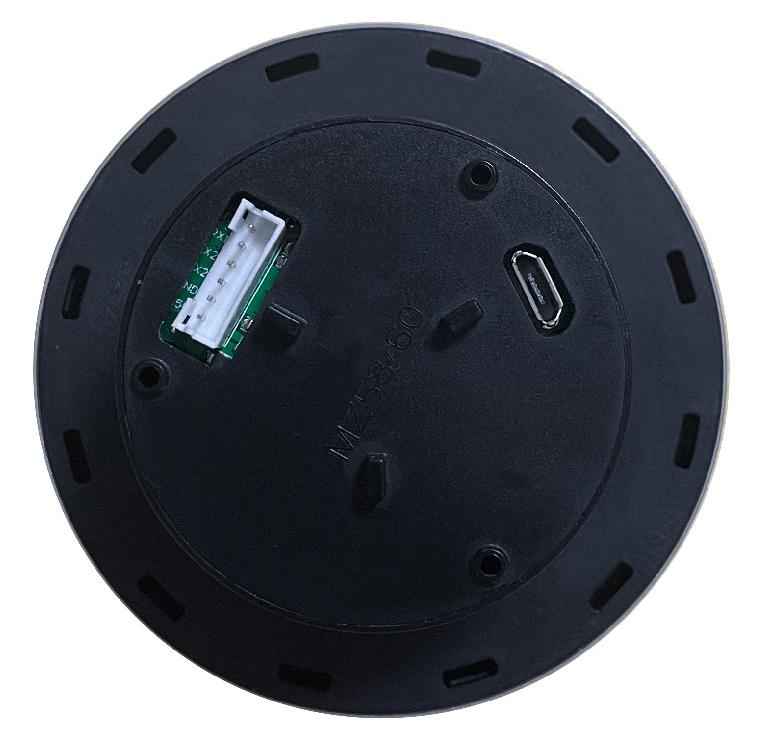

DMG48480C021_13W

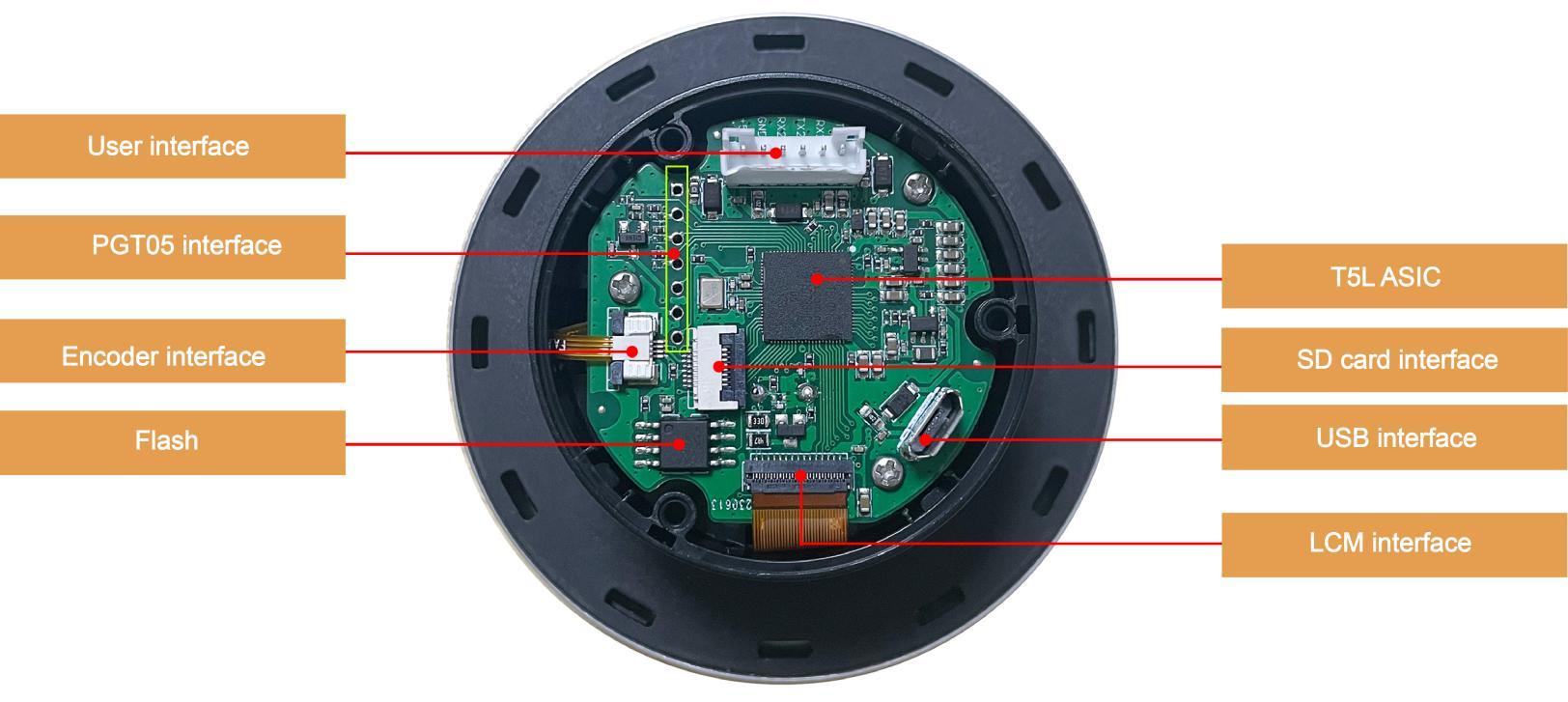

Схема PCB
配

ASIC

T5L0-Q88 ASIC Developed by DWIN. Mass production in 2023,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

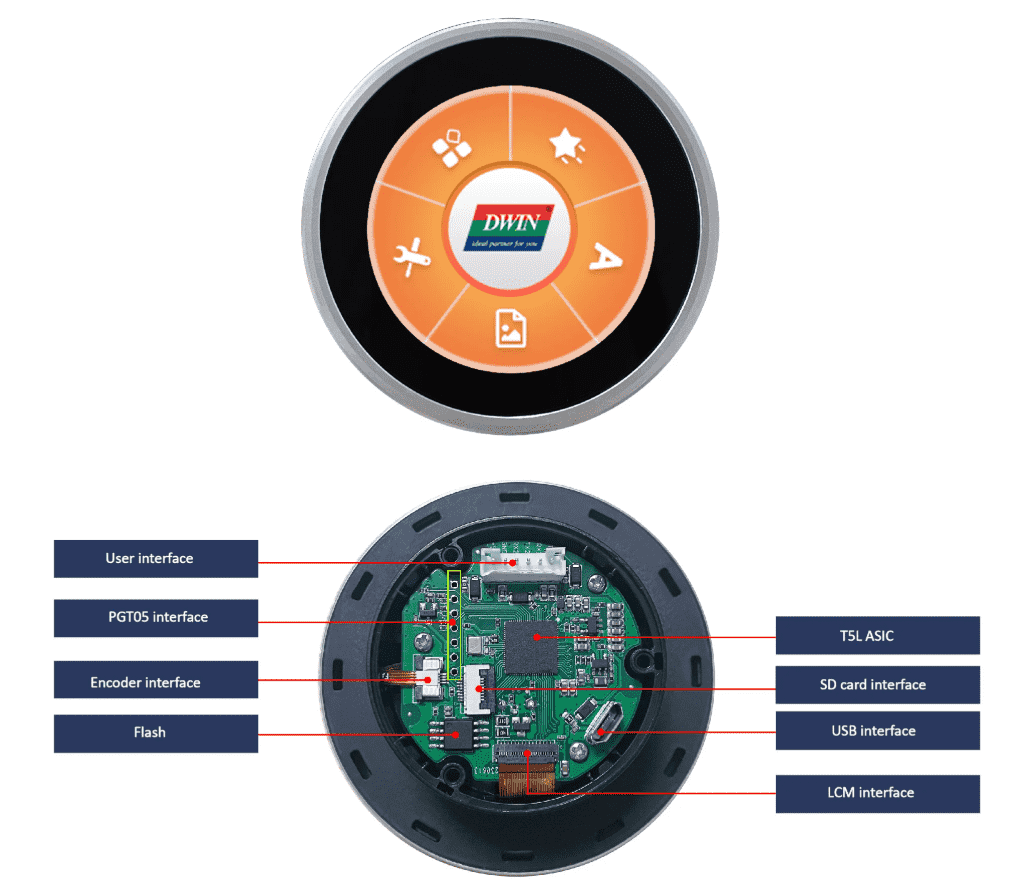

Hardware and interface description

LCM interface FPC31_0.5mm, 3SPI+16RGB interface
User interface 6Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
USB interface MICRO USB, power supply interface (5V)
Flash 16 MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times

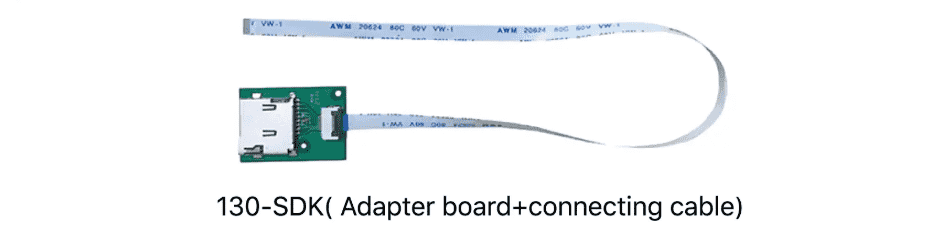

SD  card interface FPC8_0.5mm interface, without SD card slots, external adapter board is required for downloading. FAT32, Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Display Parameters

LCD Type IPS, TFT LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85°（L/R/U/D）
Resolution 480×480 pixels (0°/90°/180°/270°)
Color 18-bit 6R6G6B
Active Area (A.A.) Diameter=53.28mm
View Area (V.A.) Diameter=53.88mm
Backlight Mode LED
Backlight Service Life >20000 hours (Time of the brightness decaying to 50%on the condition of continuous working with the maximum brightness)
Brightness 350nit
Brightness Control 0~100 grade (When the brightness is adjusted to 1%~30%of the maximum brightness, flickering may occur and is not recommended to use in this range)
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time.

Touch Parameters

Type CTP (Capacitive touch panel)
Structure G+FF structure with surface cover of tempered glass
Touch Mode Single touch, support continuous sliding touch
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch

Mechanical characteristics

Detent torque Only suitable for C.C, equipment.: 300±100gf.cm
Number and Position of detents Only suitable for C.C, equipment.: 24 detents (Step angle : 15°±3°)
Rotational life The shaft of encoder shall be rotated to 30,000 cycles at a speed of 600~1000/h without electrical load, after which measurements shall be made
Switch circuit and Number of pulse Single pole and single throw (push on)
Travel of switch 1.7±0.5mm
Operating force 6±3N (610±306gf)

Serial Interface Parameters

Mode UART2: TTL/CMOS;
Voltage Level Test Condition Min Typ Max Unit
Output 1, Iout = -4mA 3.0 3.3 - V
Output 0, Iout = 4mA - 0 0.3 V
Input 1 2.4 3.3 5.0 V
Input 0 0 - 0.5 V
Baud Rate 3150~3225600bps, typical value of 115200bps
Data Format N81
Interface Cable 6Pin_2.0mm

Electrical specifications

Rated Power <2W
Operating Voltage 4.5~5.5V, typical value of 5V
Operating Current 155mA VCC=5V, max backlight
70mA VCC=5V, backlight off
Recommended power supply: 5V 0.5A DC

Operating environment

Operating Temperature -20℃~70℃ (12V @ 60% RH)
Storage Temperature -30℃~80℃
Conformal Coating None
Operating Humidity 10%~90%RH, typical value of 60% RH

Peripheral

DMG48480C021_13WTC Capacitive touch panel, USB interface, SD card interface

圆


Характеристики

Основные параметры
Степень применения Коммерческий класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 2.1"
Разрешение 480×480
Срок жизни ≥ 20 000ч
Яркость 350 nit Другие товары
Область отображения (Active Area, A.A.) Diameter=53.28 mm
Область просмотра (View Area, V.A.) Diameter=53.88 mm
Подсветка LED
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G+FF с поверхностным покрытием из закаленного стекла
Сенсорный режим Одно касание, поддержка непрерывного скользящего касания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 раз касаний
Напряжение и ток
Напряжение питания, В 5...5.5В,тип. 5V
Напряжение питания, тип. 5V Другие товары
Рабочий ток 155mA VCC=5V, max backlight 70mA VCC=5V, backlight off
Рабочая среда
Рабочая температура -20℃~70℃ (5V @ 60% RH)
Температура хранения -30℃~80℃
Рабочая влажность 10%~90%RH, typical value of 60% RH
Интерфейс
Скорость передачи данных 3150~3225600 bps, typical value of 115200 bps
Разъем 6Pin_2.0mm
Формат данных N81
Электрические характеристики
Номинальная мощность <2W
Информация об ASIC
ASIC T5L T5L0
Datasheet
Datasheet Загрузить
Версия Datasheet 2023-07-25
Datasheet
Вес и габариты
Ширина (мм) 79
Вес (грамм) 85
Прочие
Гарантия 1 год
Страна бренда Китай
Страна производства Китай

C этим товаром искали

DMG48480C021_13WTC

Похожие товары (8)

Такого товара не существует

Файлы

3D-данные [3D-данные]
3D-DMG48480C021_13WTC.zip 3D-данные , 336.95 КБ
Datasheet [Datasheet]
DMG48480C021_13WTC.pdf Datasheet , 669.23 КБ
