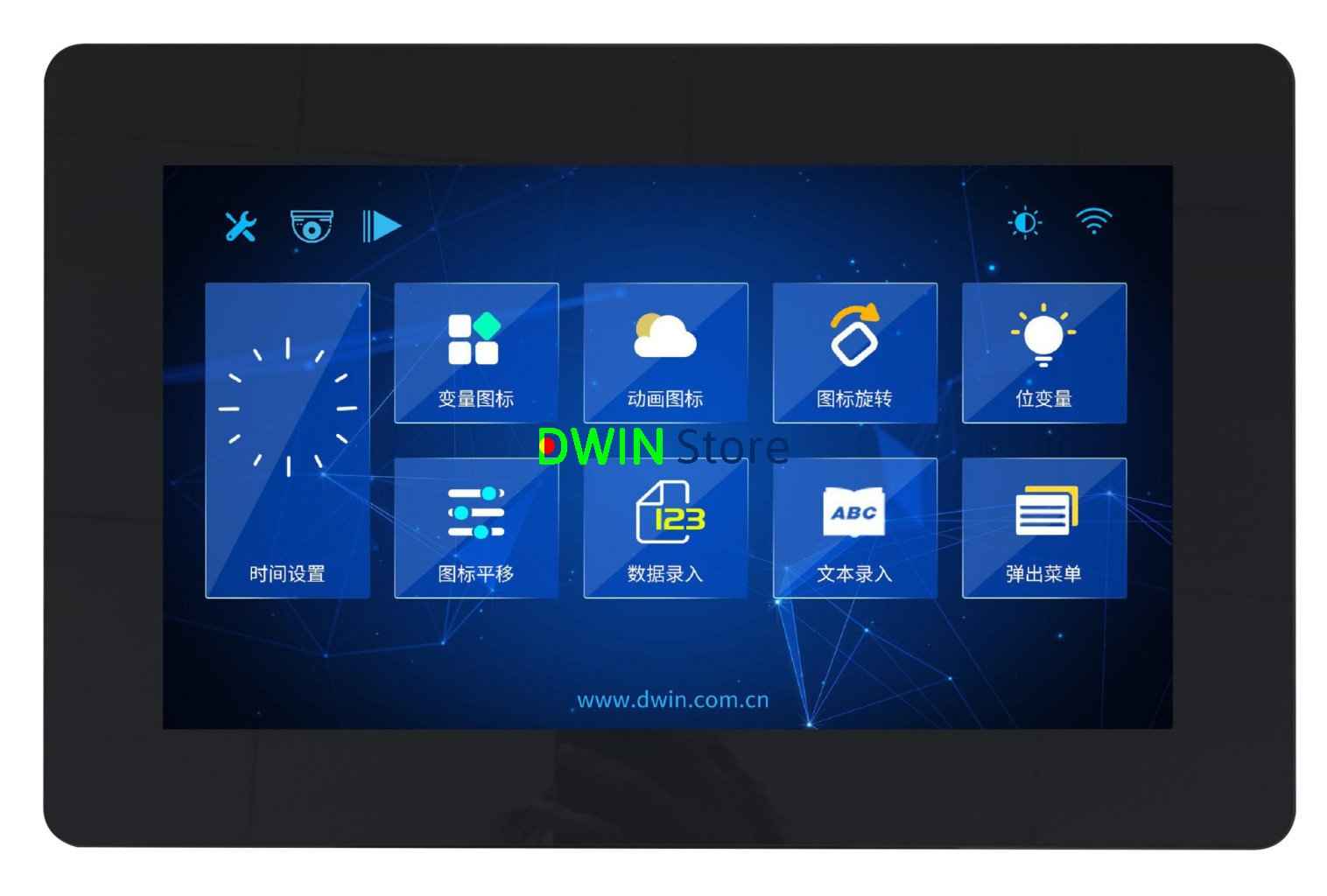

DMG19108C116_05W DWIN T5L2 UART HMI 11.6" IPS 2K HD ЖК-дисплей коммерческого класса
DMG19108C116_05W DWIN T5L2 UART HMI 11.6" IPS 2K HD ЖК-дисплей коммерческого класса фото 2
DMG19108C116_05W DWIN T5L2 UART HMI 11.6" IPS 2K HD ЖК-дисплей коммерческого класса фото 3
DMG19108C116_05W DWIN T5L2 UART HMI 11.6" IPS 2K HD ЖК-дисплей коммерческого класса фото 4
DMG19108C116_05W DWIN T5L2 UART HMI 11.6" IPS 2K HD ЖК-дисплей коммерческого класса фото 5
DMG19108C116_05W DWIN T5L2 UART HMI 11.6" IPS 2K HD ЖК-дисплей коммерческого класса фото 6
DWIN
Отзывов: 0
Артикул: DMG19108C116_05WTC

Описание товара:

DMG19108C116_05WTC

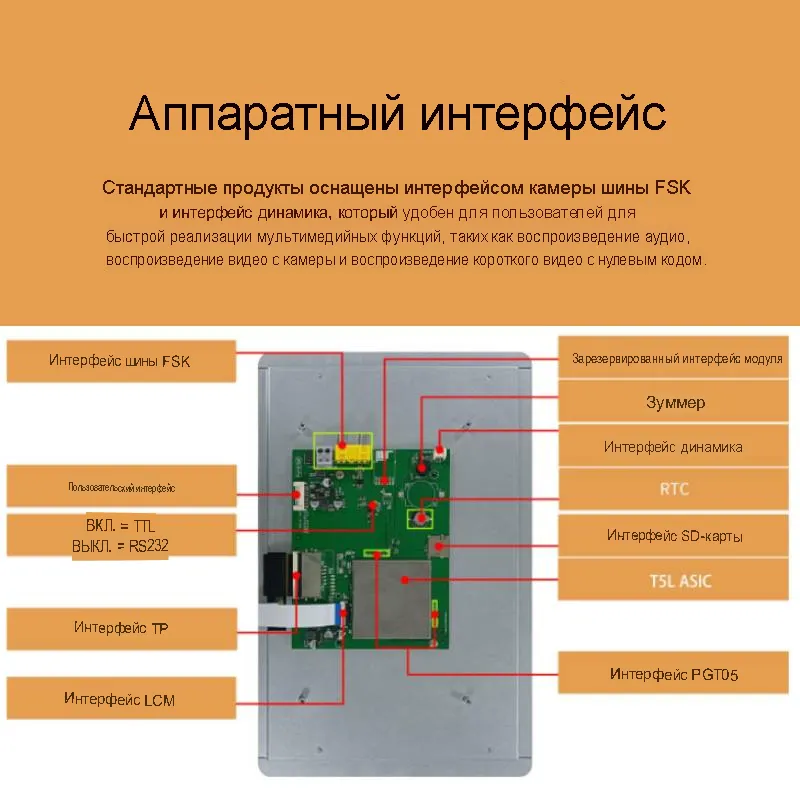

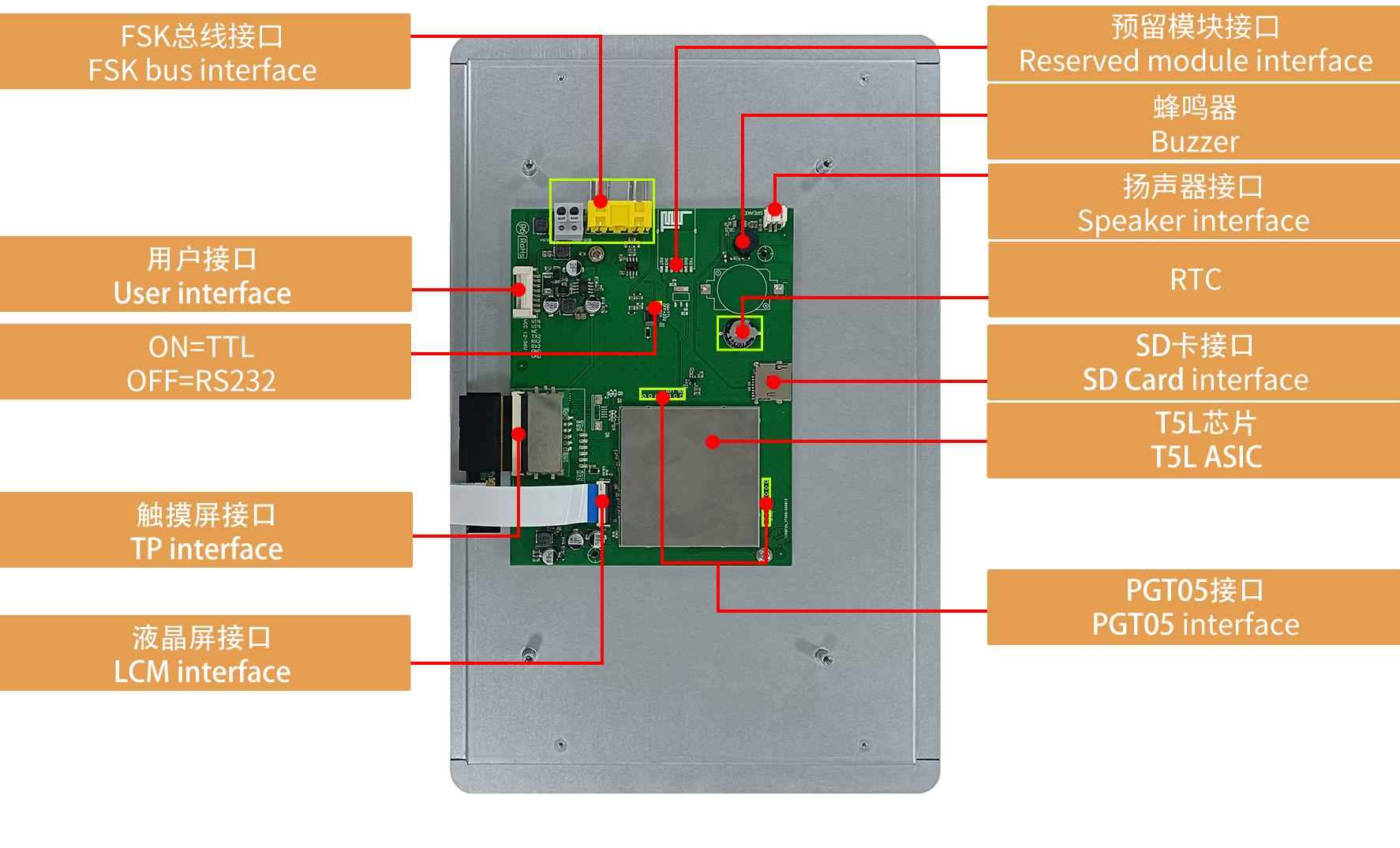

ASIC Dual T5L2 IPS-TFT-LCD 11.6-дюймовый, 1920*RGB*1080, 16.7М цветов, широкий угол обзора, смарт-экран 2K HD. Встроенный зуммер, RTC, интерфейс шины FSK, интерфейс динамика

  • Основан на двух чипах T5L2, работает под управлением системы DGUS II.
  • Со встроенным зуммером, интерфейсом шины RTC, FSK и интерфейсом динамика для быстрой реализации мультимедийных функций, таких как воспроизведение аудио, воспроизведение видео с камер или воспроизведение коротких видео с нулевым кодом.
  • Емкостный сенсорный экран со структурой GFF.
  • 11.6" 1920*RGB*1080 пикселей, широкий угол обзора IPS-TFT-LCD, 2K HD smart screen.
  • Поддержка UART2: TTL/CMOS или RS232.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Коммерческий класс
3D-данные
Загрузить
Диагональ
11.6"
Разрешение
1920×1080
Срок жизни
≥ 20 000ч
Яркость
200 nit
Размеры (ШxВxГ), мм
317.3×205.2×27.4
Цветность
16.7M (16777216) 24bit 8R8G8B
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

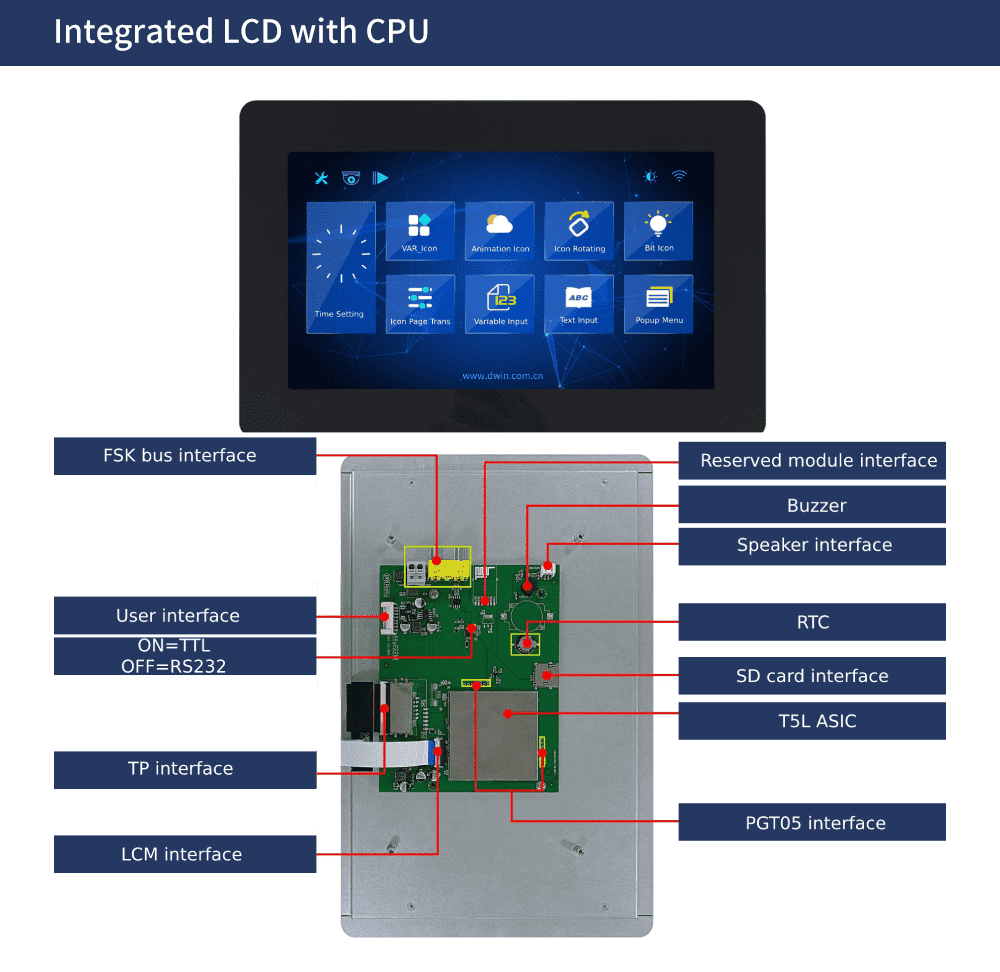

Dual T5L2 UART HMI 11.6" 2K HD ЖК-дисплей коммерческого класса
DMG19108C116_05W

ASIC Dual T5L2 IPS-TFT-LCD 11.6-дюймовый, 1920*RGB*1080, 16.7М цветов, широкий угол обзора, смарт-экран 2K HD. Встроенный зуммер, RTC, интерфейс шины FSK, интерфейс динамика

DMG19108C116_05WTC
58

Приложения промышленного и коммерческого уровня

Приложения промышленного уровня Приложения коммерческого уровня

Function working principle
8 PIN 2.0


Характеристики

Основные параметры
Степень применения Коммерческий класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 11.6"
Разрешение 1920×1080
Срок жизни ≥ 20 000ч
Яркость 200 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.) 257.32×145.18
Подсветка LED
Яркость 200 nit
Размеры
Размеры (ШxВxГ), мм 317.3×205.2×27.4
Размеры (ШxВxГ), мм 317.3×205.2×17.5
Напряжение и ток
Напряжение питания, В 12~36В
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12В, подсветка включена: 390 мА. VCC = +12В, подсветка выключена: 170 мА
Рабочая среда
Рабочая температура -10~60℃
Температура хранения -20℃~70℃
Рабочая влажность 10%~90% относительной влажности
ESD test Air discharge ±4KV Normal operation
Интерфейс
LCM интерфейс FPC30 0.5mm, eDP interface
RTP интерфейс 4Pin_1.0mm interface
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600бит/с, тип. 115200бит/с
Выходное напряжение Выход 1: Iout =-4мА; 4.78~5.0В. Выход 0: Iвых = 4мА; 0.4В
Входное напряжение (RXD) Вход 1: 2.5~5.0В. Вход 0: 1.0В
Входной интерфейс UART2: N81, ON=TTL/CMOS;ВЫКЛ=RS232
Пользовательский интерфейс Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс UART2: N81, ВКЛ. = TTL/CMOS; ВЫКЛ. = RS232
Разъем 8Pin_2.0mm
Формат данных UART2: N81
Интерфейс динамика 2Pin_ 2.0mm external loudspeaker Другие товары
PGT05 интерфейс Когда продукт выходит из строя случайно, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Interface
FSK Bus Да
FSK Bus Interface Разъем RCA с двойным отверстием или разъем 2Pin_5.08mm
Память
Flash расширение Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash (внутри экрана)
Электрические характеристики
Номинальная мощность <10W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2023-01-04
Datasheet
Сенсорные параметры
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG19108C116_05WTC
