DMG10768T150_15WTR DWIN T5L2 UART 15" IPS ЖК-дисплей 1024*768 в корпусе промышленного класса
DMG10768T150_15WTR DWIN T5L2 UART 15" IPS ЖК-дисплей 1024*768 в корпусе промышленного класса
DMG10768T150_15WTR DWIN T5L2 UART 15" IPS ЖК-дисплей 1024*768 в корпусе промышленного класса
DMG10768T150_15WTR DWIN T5L2 UART 15" IPS ЖК-дисплей 1024*768 в корпусе промышленного класса
DMG10768T150_15WTR DWIN T5L2 UART 15" IPS ЖК-дисплей 1024*768 в корпусе промышленного класса
DMG10768T150_15WTR DWIN T5L2 UART 15" IPS ЖК-дисплей 1024*768 в корпусе промышленного класса
DMG10768T150_15WTR DWIN T5L2 UART 15" IPS ЖК-дисплей 1024*768 в корпусе промышленного класса
DMG10768T150_15WTR DWIN T5L2 UART 15" IPS ЖК-дисплей 1024*768 в корпусе промышленного класса
( 0 отзывов)
Артикул:
DMG10768T150_15WTR
25 463 ₽
Наличие: Под заказ
шт
Задать вопрос
Узнать о снижении цены В план покупок
  • DMG10768T150_15WTR DWIN T5L2 UART 15" IPS ЖК-дисплей 1024*768 в корпусе промышленного класса.
  • На базе T5L2, работающей под управлением системы DGUS II;
  • 15.0-дюймовый, разрешение 1024*768 пикселей, 16,7 млн цветов, IPS-TFT-LCD;
  • С конформным покрытием, с корпусом, уровень защиты IP65;
  • 16 Мбайт без Flash-памяти для шрифтов, изображений и аудиофайлов;
  • Простая в использовании разработка DWIN DGUS, не требующая навыков кодирования;
  • Суперконденсатор для источника питания;
  • Интерфейсы RS232, RS485 поддерживают протокол MODBUS.

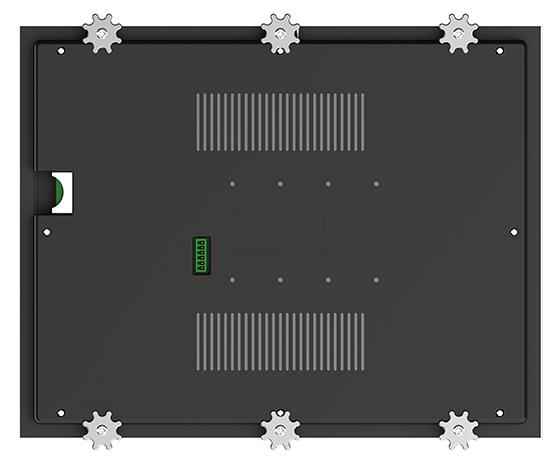

DWIN T5L2 UART 15" IPS ЖК-дисплей 1024*768 в корпусе промышленного класса
DMG10768T150_15WTR

ASIC Information

T5L2 ASIC Designed by DWIN with the mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database.
The rewrite cycle is over 100,000 times.

Display

Color 16.7M colors
LCD Type IPS, TFT LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85°(L/R/U/D)
Display Area(A.A) 304.13mm (W) ×228.10mm (H)
Resolution 1024×768 pixels (support 0°/90°/180°/270°)
Backlight LED
Brightness 250nit

Touch parameters

Type Four-wire RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch

Reliability Test

Working Temperature -20℃~70℃ (12V @ 60% RH)
Storage Temperature -30℃~80℃
Working Humidity 10%~90%RH, typical value of 60% RH
Protective Level IP65 (Front)
Conformal coating Yes

Voltage & Current

Operating Voltage 12~36V, typical value of 12V
Operating Current  VCC=12V, max backlight, 1390mA
VCC=12V, backlight off, 410mA

Interface

Mode UART2:RS232;
UART4:RS485;(Only available after OS configuration)
UART2 Voltage Level Test Condition Min Typ Max Unit
Output 1 - -5.0 -3.0 V
Output 0 3.0 5.0 - V
Input 1 -15.0 -5.0 - V
Input 0 - 5.0 15.0 V
UART2 Baudrate 3150~3225600bps, typical value of 115200bps
UART4 Voltage Level Test Condition Min Typ Max Unit
Output 1 2.5 5.0 - V
Output 0 - -5.0 -2.5 V
Input 1 0 2.5 - V
Input 0 - -2.5 -0.2 V
UART4 Baudrate 3150~921600bps, typical value of 115200bps
LCM interface Connector 20Pin_1.25mm, LVDS interface

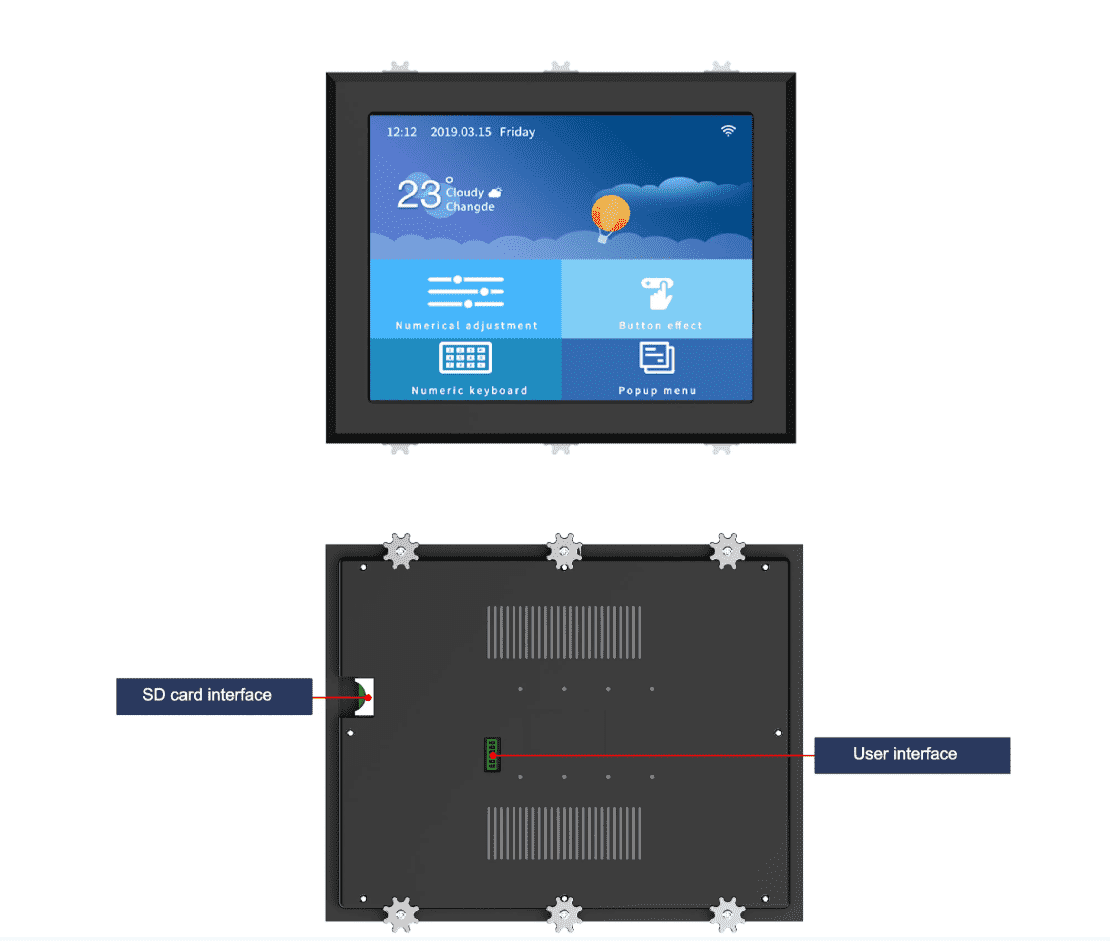

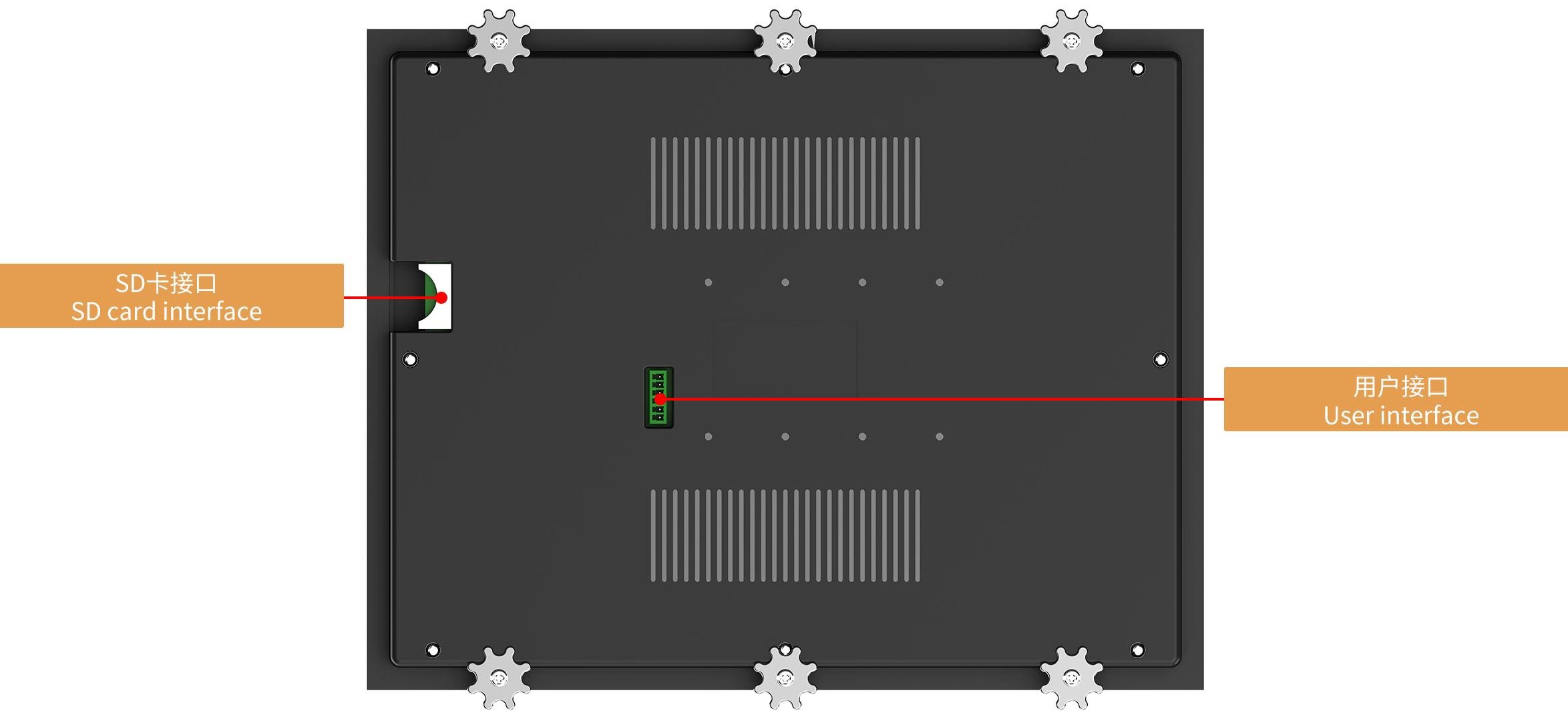

User interface 6Pin_3.81mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Speaker Onboard speaker. Power: 2W
RTC Super-capacitor for power supply. Accuracy: ±20ppm@25℃. It can work normally for 7 days after power failure
SD card interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s

Peripheral

DMG10768T150_15WTR Resistive touch,RTC,Speaker

Application

Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.

Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.


Степень применения [Основные параметры]
Индустриальный класс
Диагональ [Дисплей]
15.0"
Разрешение [Дисплей]
1024×768
Срок жизни [Дисплей]
≥ 30 000ч
Яркость [Дисплей]
250 nit
Защитное покрытие [Основные параметры]
Есть
Уровень защиты IP65 [Основные параметры]
IP65 (Front)
Размеры (ШxВxГ), мм [Размеры]
380.0×300.0×35.0

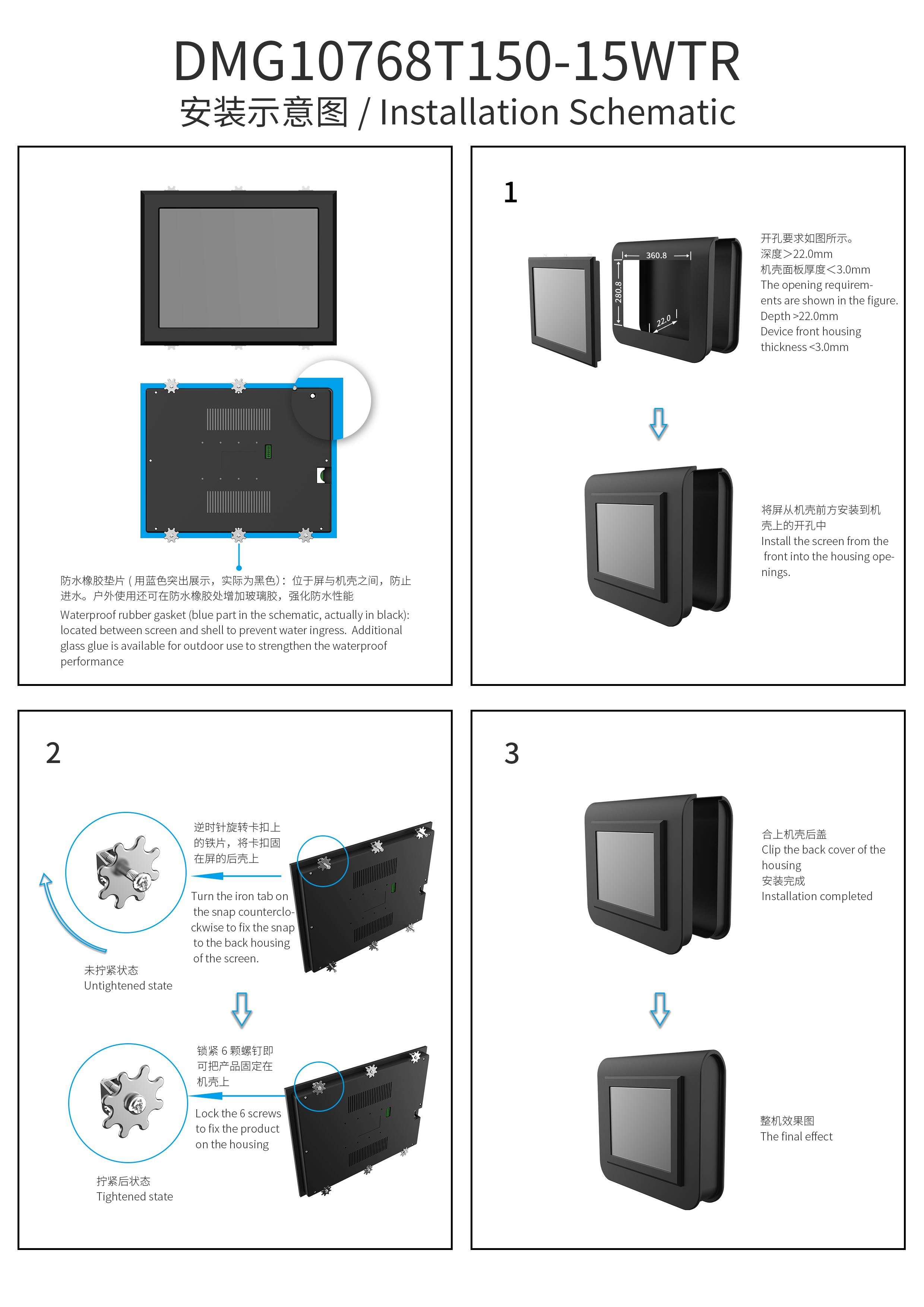

Установочные размеры, мм [Размеры]
359.8×259.8
Периферия [Пользовательский интерфейс и периферия]
Resistive touch, RTC, Speaker
Цветность [Дисплей]
16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея [Дисплей]
IPS, TFT LCD
Угол обзора(V.A.) [Дисплей]
Широкий угол обзора: , 85°/85°/85°/85°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270° [Дисплей]
Есть
Область отображения (Active Area, A.A.) [Дисплей]
304.13×228.10
Подсветка [Дисплей]
LED
Тип Touch [Сенсорные параметры]
RTP (резистивная сенсорная панель)
Структура [Сенсорные параметры]
ITO film + ITO glass
Сенсорный режим [Сенсорные параметры]
Support point touch and drag
Твердость поверхности [Сенсорные параметры]
3H
Светопропускание [Сенсорные параметры]
Более 80%
Срок жизни LED [Сенсорные параметры]
Более 1 000 000 прикосновений
Напряжение питания, В [Напряжение и ток]
12~36В, тип. 12V
Напряжение питания, тип. [Напряжение и ток]
12V
Рабочий ток [Напряжение и ток]
VCC=12V, max backlight, 1390mA VCC=12V, backlight off, 410mA
Рабочая температура [Рабочая среда]
-20℃~70℃ (12V @ 60% RH)
Температура хранения [Рабочая среда]
-30℃~80℃
Рабочая влажность [Рабочая среда]
10%~90%RH, typical value of 60% RH
RTP интерфейс [Интерфейс]
Интерфейс FCC 4Pin_1.0mm
Скорость передачи данных [Интерфейс]
3150~3225600 Бит/с, типичное значение 115200 Бит/с
Выходное напряжение [Интерфейс]
Output 1: -... -3.0V, тип. -5.0V. Output 0: 3.0...-, тип. 5.0V
Входное напряжение (RXD) [Интерфейс]
Input 1: -15.0...-, тип. -5.0V. Input 0: -...15.0V, тип. 5.0V
Входной интерфейс [Интерфейс]
UART2:RS232; UART4:RS485;(Only available after OS configuration)
Пользовательский интерфейс [Интерфейс]
Разъем 6Pin_3.81 мм для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
SD card slot [Интерфейс]
FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
RTC (Super-capacitor) [Интерфейс]
Суперконденсатор для источника питания. Точность: ±20 частей на миллион при 25℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем [Интерфейс]
6Pin_3.81mm Socket
Формат данных [Интерфейс]
UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Интерфейс динамика [Интерфейс]
Бортовой динамик.Мощность: 2 Вт
ASIC T5L [Информация об ASIC]
T5L2
T5L2 ASIC [Информация об ASIC]
Разработанный DWIN с массовым производством в 2019 году, 1 Мбайт флэш-памяти на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи выполняется более 100 000 раз.
ESD test [Рабочая среда]
Air discharge ±8KV Normal operation
EFT test [Рабочая среда]
Power supply ±2KV; 100KHz Normal operation
Datasheet [Datasheet]
Загрузить
Версия Datasheet [Datasheet]
2022-11-14
Гарантия
1 год
Страна бренда
Китай
