DMG10768S121_03W DWIN T5L2 UART HMI 12.1" IPS ЖК-дисплей для суровых условий окружающей среды
79 968.15 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WTR
-
WN
-
-
Яркость [Дисплей]
-
200 nit
-
250 nit
-
300 nit
-
-

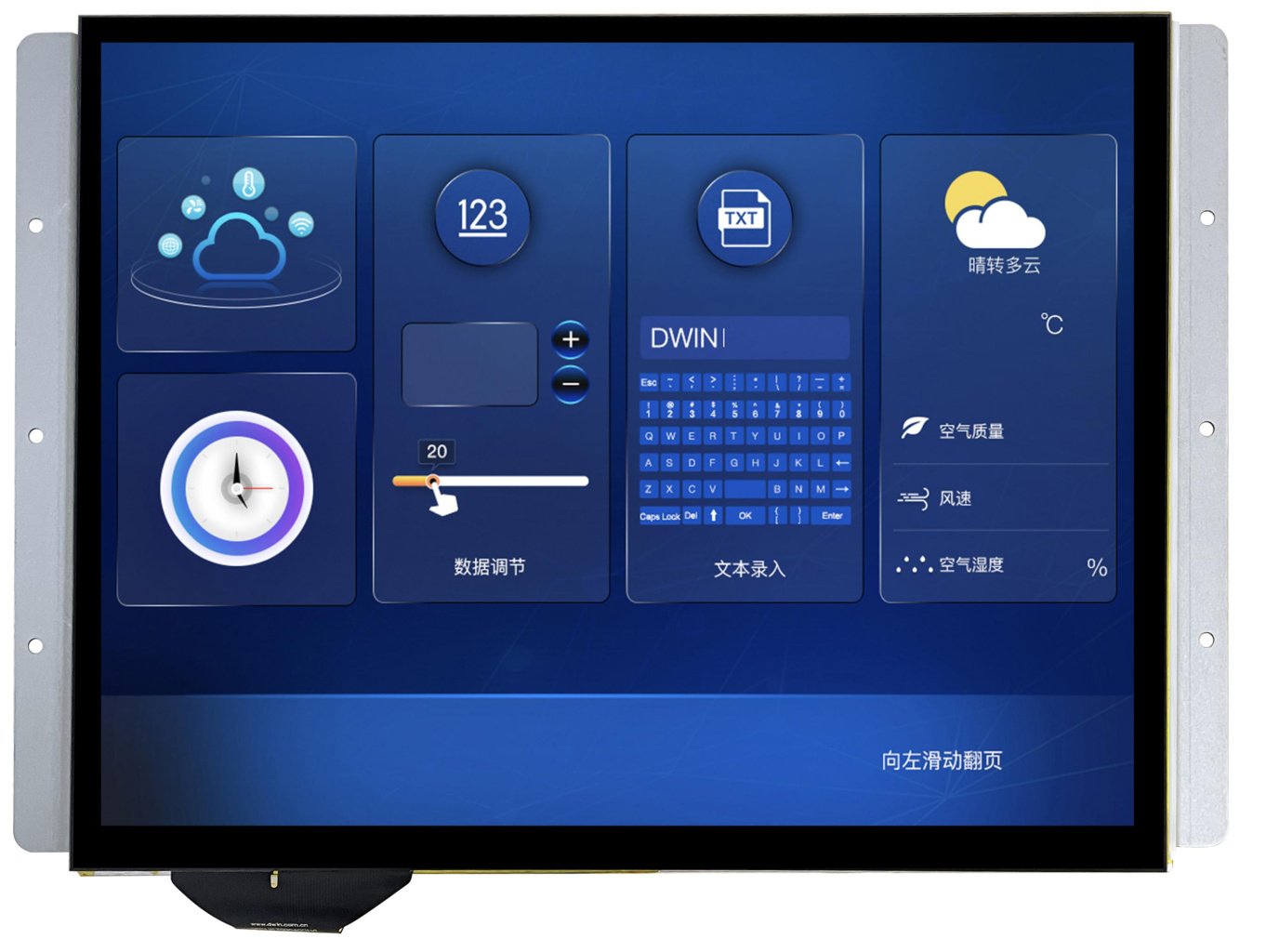

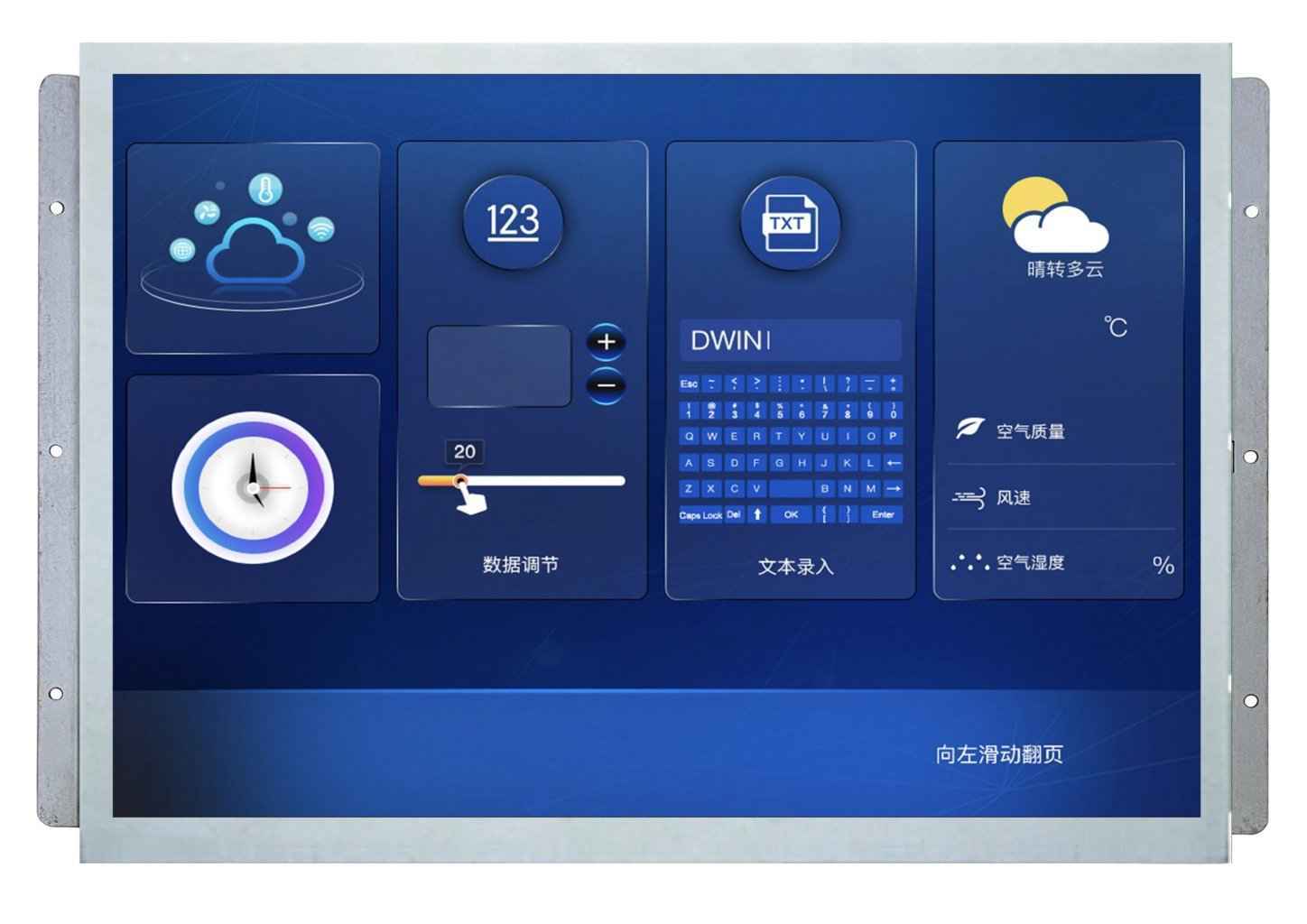

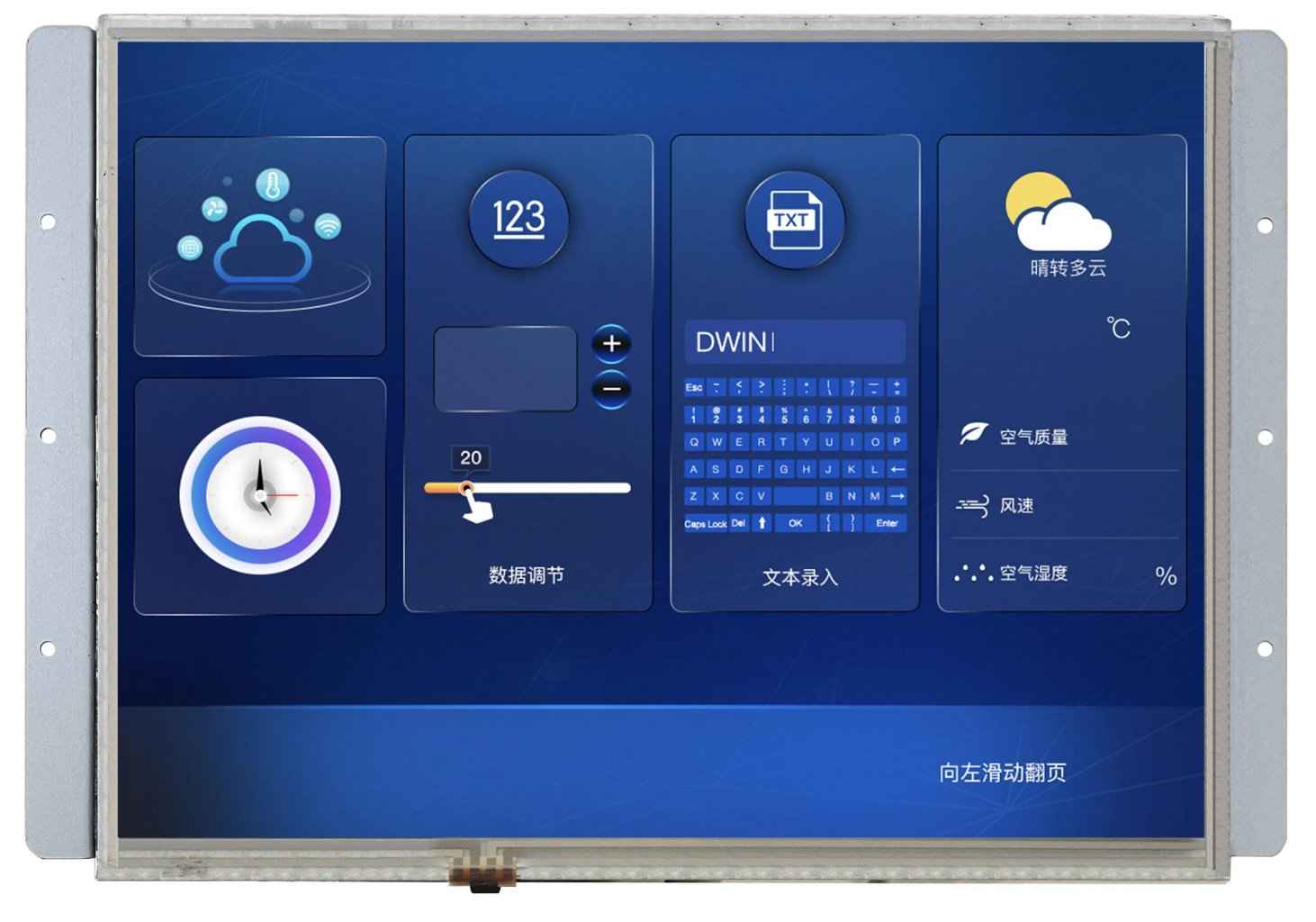

DMG10768S121_03W
ASIC T5L2 IPS-TFT-LCD 12.1 дюйма, разрешение 1024*768 пикселей, 16.7 млн цветов, широкий угол обзора. Яркость CTP/CTR/CN: 250/200/300 нит с защитой от ультрафиолета и функцией AG, способный работать в сверхшироком диапазоне температур от -40 до 85 ℃ с конформным покрытием, поддерживает связь RS232 и RS485
- 12.1-inch,1024*768 pixels resolution, 16.7M colors, IPS-TFT-LCD, wide viewing angle.
- With UV protection and AG function.
- Capable of working under ultra-wide temperature range from -40~85℃ with conformal coating.
- Основан на T5L2, работает под управлением системы DGUS II, для применения в суровых условиях на открытом воздухе.
- Support RS232 and RS485 communication.
DWIN T5L2 UART HMI 12.1" наружный IPS-TFT ЖК-дисплей для суровых условий окружающей среды
DMG10768S121_03W
ASIC T5L2 IPS-TFT-LCD 12.1 дюйма, разрешение 1024*768 пикселей, 16.7 млн цветов, широкий угол обзора. Яркость CTP/CTR/CN с защитой от ультрафиолета и функцией AG, способный работать в сверхшироком диапазоне температур от -40 до 85 ℃ с конформным покрытием, поддерживает связь RS232 и RS485. Основан на T5L2, работает под управлением системы DGUS II, для применения в суровых условиях на открытом воздухе
- Степень применения [Основные параметры]
- Применение в суровых условиях
- Диагональ [Дисплей]
- 12.1"
- Разрешение [Дисплей]
- 1024×768
- Срок жизни [Дисплей]
- ≥ 30 000ч
- Защитное покрытие [Основные параметры]
- Есть
- Анти-УФ [Основные параметры]
- Да
- Установочные размеры, мм [Размеры]
- 260.5(+0.5)×204.0(+0.5)

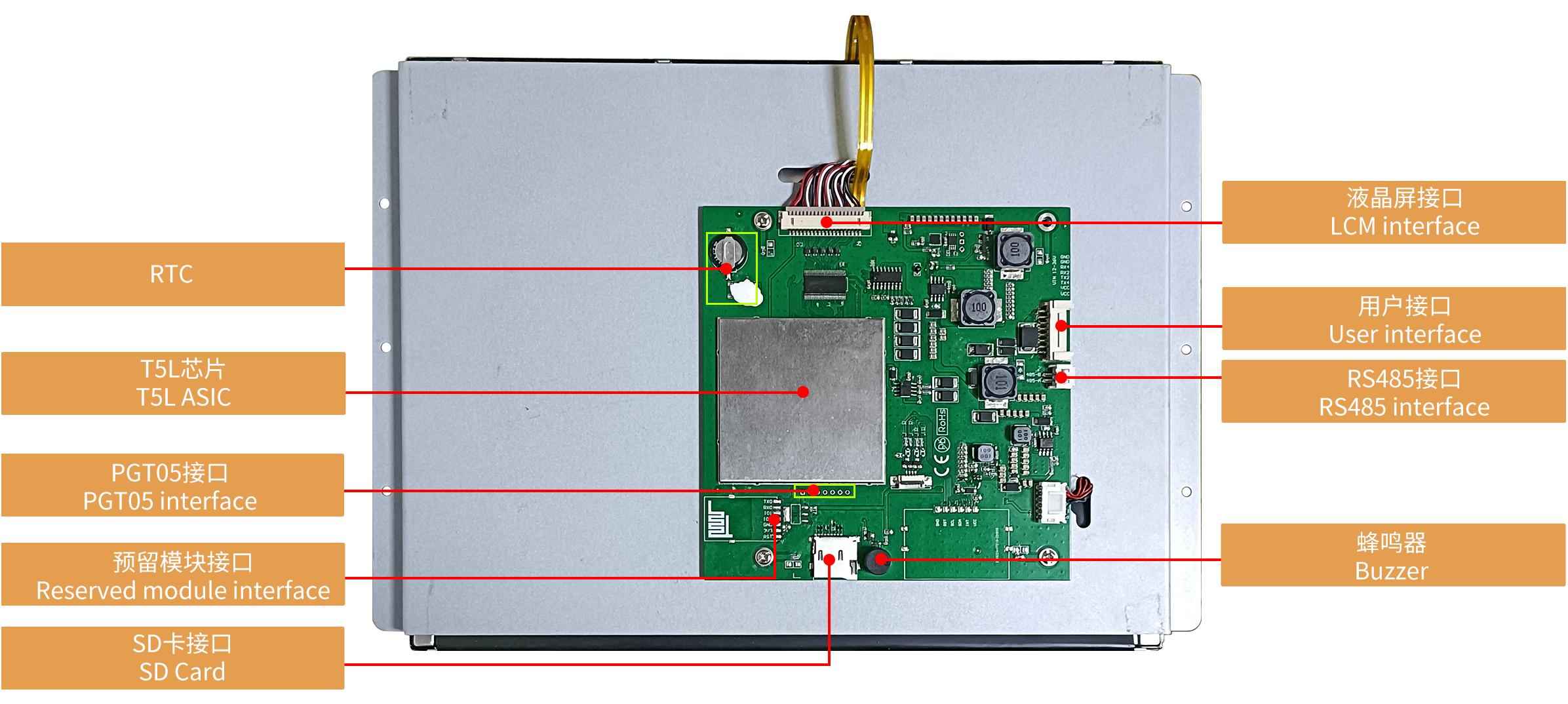

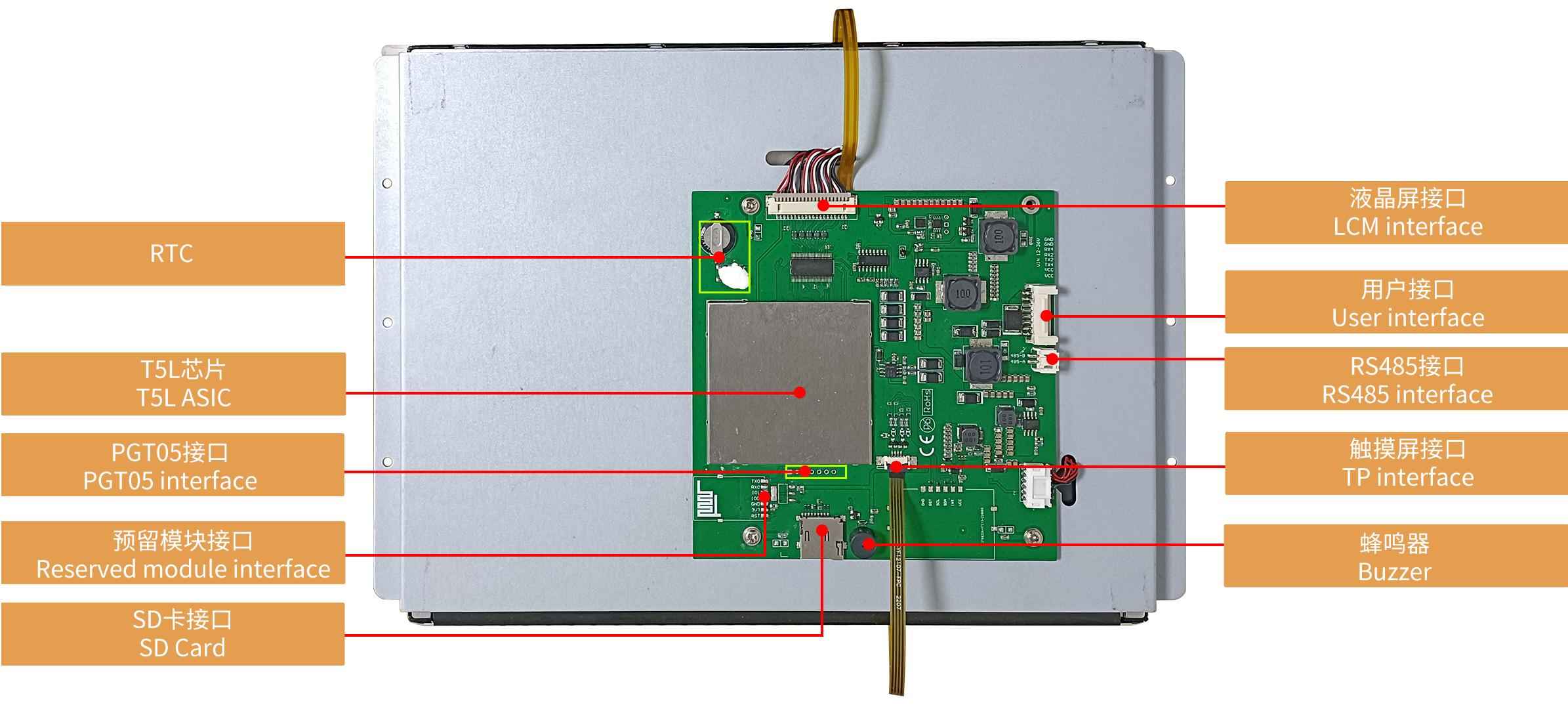

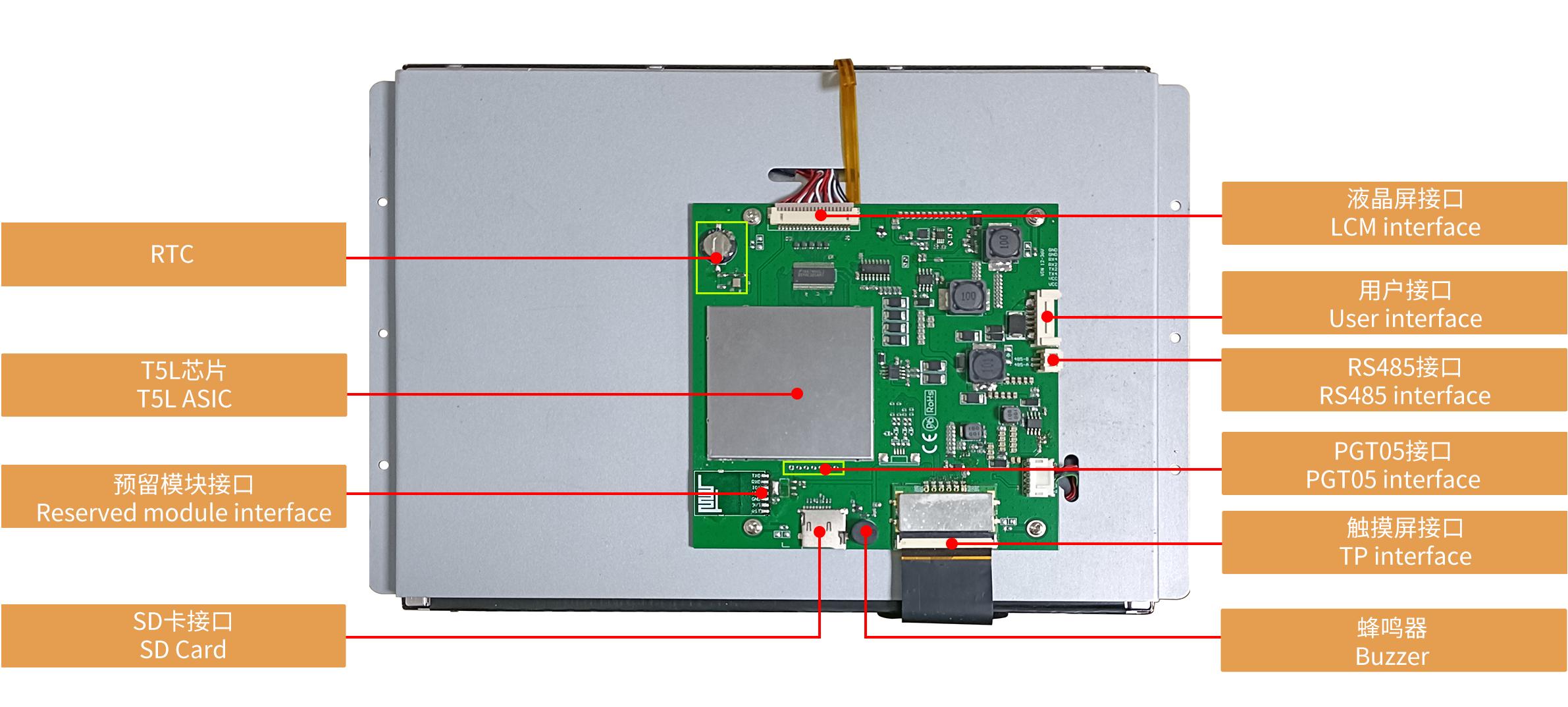

- Периферия [Пользовательский интерфейс и периферия]
- DMG10768s104_03WTC Capacitive touch screen,Buzzer, RTC / DMG10768s104_03WTR Resistive touch screen,Buzzer, RTC / DMG10768s104_03WN No touch screen,Buzzer, RTC
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Яркость [Дисплей]
- _WTC: 250nit / _WTR: 200nit / _WN: 300nit
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 211.20×158.40
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- CTP (емкостная сенсорная панель)
- Структура [Сенсорные параметры]
- Структура G+G с поверхностным покрытием из закаленного стекла Asahi
- Сенсорный режим [Сенсорные параметры]
- Поддержка точки касания и перетаскивания
- Твердость поверхности [Сенсорные параметры]
- 6H
- Светопропускание [Сенсорные параметры]
- Более 90%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Тип Touch [Сенсорные параметры]
- RTP (резистивная сенсорная панель)
- Структура [Сенсорные параметры]
- Пленка ITO + стекло ITO
- Сенсорный режим [Сенсорные параметры]
- Поддержка точки касания и перетаскивания
- Твердость поверхности [Сенсорные параметры]
- 3H
- Светопропускание [Сенсорные параметры]
- Более 80%
- Срок жизни [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, В [Напряжение и ток]
- 12~36
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Рабочий ток [Напряжение и ток]
- 15V@25℃, 820mA. 1450mA 15V @ -40℃
- Рабочая температура [Рабочая среда]
- -40~85℃
- Температура хранения [Рабочая среда]
- 40~85℃
- Рабочая влажность [Рабочая среда]
- 10%~90%RH
- LCM интерфейс [Интерфейс]
- Connector 20Pin 1.25mm, LVDS interface
- RTP интерфейс [Интерфейс]
- 4Pin_1.0mm interface
- CTP интерфейс [Интерфейс]
- COB structure, IIC interface
- Скорость передачи данных [Интерфейс]
- 3150~3225600 бит/с, тип. 115200 бит/с
- Выходное напряжение [Интерфейс]
- Выход 1: -5.0~ -3.0В. Выход 0; 3.0~5.0В
- Входное напряжение (RXD) [Интерфейс]
- Вход 1: -15.0~-5.0В. Вход 0: 5.0~15.0В
- Входной интерфейс [Интерфейс]
- UART2: N81 UART4: N81/E81/O81/N82 4 modes (OS configuration) UART5: N81/E81/O81/N82 4 modes (OS configuration)
- Пользовательский интерфейс [Интерфейс]
- 8Pin_2.0mm (RS232). 2Pin_2.0mm (RS485)
- Flash расширение [Память]
- С возможностью расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash (расположен внутри экрана)
- Flash память [Память]
- 32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
- Зуммер [Интерфейс]
- Пассивный зуммер 3V. Мощность: <1 Вт
- SD card slot [Интерфейс]
- FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
- Интерфейс [Интерфейс]
- UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)UART5: N81/E81/O81/N82 4 modes (OS configuration)
- Разъем [Интерфейс]
- 8Pin_2.0mm (RS232). 2Pin_2.0mm (RS485)
- Формат данных [Интерфейс]
- UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
- Номинальная мощность [Электрические характеристики]
- <20W
- Зарезервированный интерфейс модуля [Интерфейс]
- Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления. USB-модуль: загрузка файлов с USB-накопителя
- PGT05 интерфейс [Интерфейс]
- В случае случайного сбоя продукта вы можете использовать PGT05 для обновления DGUS. ядро и верните продукт в нормальное состояние
- Видео [Видео]
- https://www.dwin-global.com/uploads/DMG10768S104_03WTC.mp4
- ASIC T5L [Информация об ASIC]
- T5L2
- T5L2 ASIC [Информация об ASIC]
- Разработано компанией DWIN. Массовое производство в 2019,1Мбайт Ни флэш-памяти на чипе, 512кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
- Тест на старение [Рабочая среда]
- 72 часа старения при высокой температуре при 50 ℃
- ESD test [Рабочая среда]
- Contact discharge ±8KV Normal operation. Air discharge ±15KV Normal operation
- EFT test [Рабочая среда]
- Power supply ±2KV; 100KHz Normal operation
- Datasheet [Datasheet]
- ЗагрузитьЗагрузитьЗагрузить
- Версия Datasheet [Datasheet]
- 2022-10-10
- Гарантия
- 1 год
- Страна бренда
- Китай
