DMG10600T070_09W DWIN T5L2 UART HMI 7" IPS ЖК-дисплей промышленного класса
DMG10600T070_09W DWIN T5L2 UART HMI 7" IPS ЖК-дисплей промышленного класса фото 2
DMG10600T070_09W DWIN T5L2 UART HMI 7" IPS ЖК-дисплей промышленного класса фото 3
DWIN
Отзывов: 0
Артикул: DMG10600T070_09WTC

Описание товара:

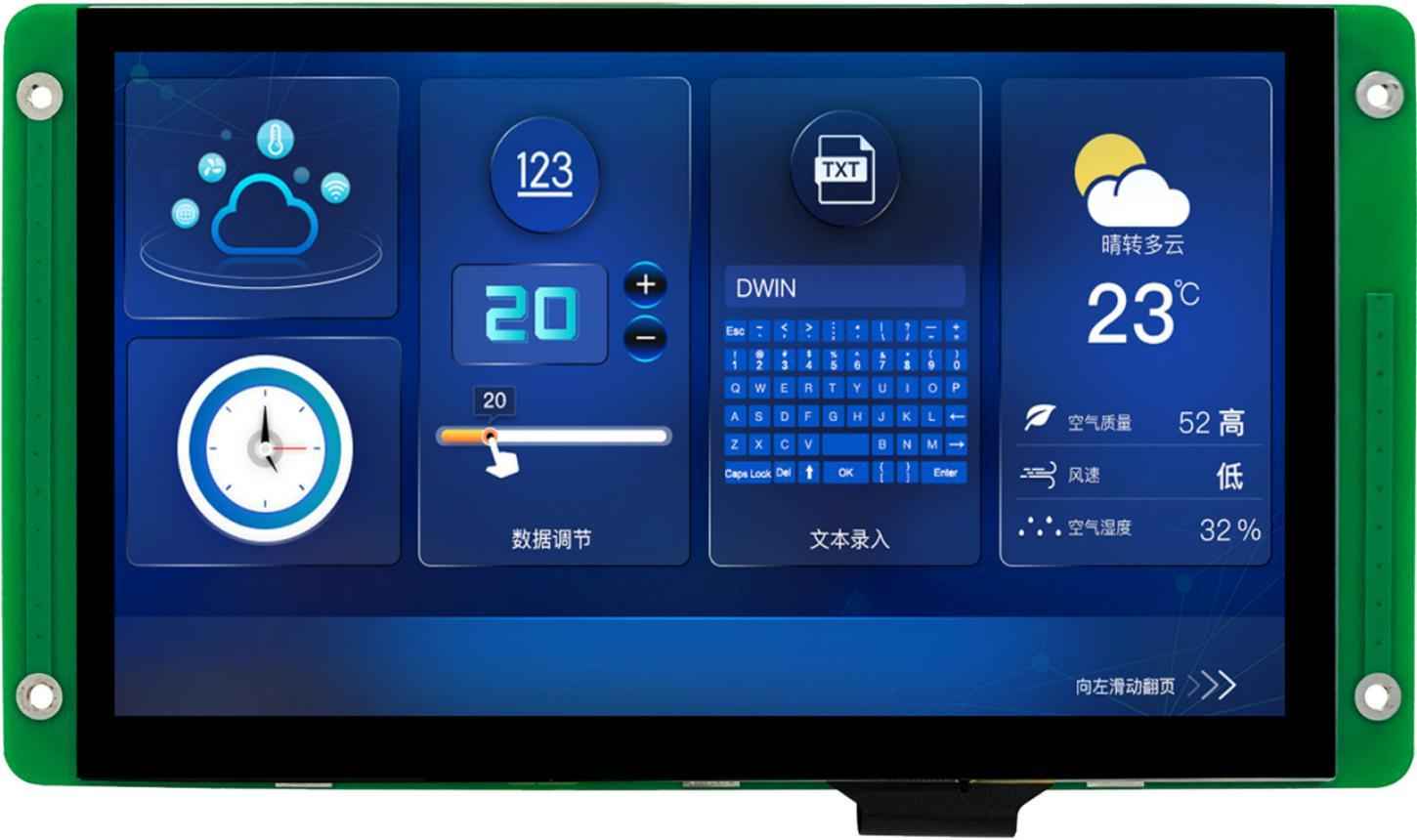

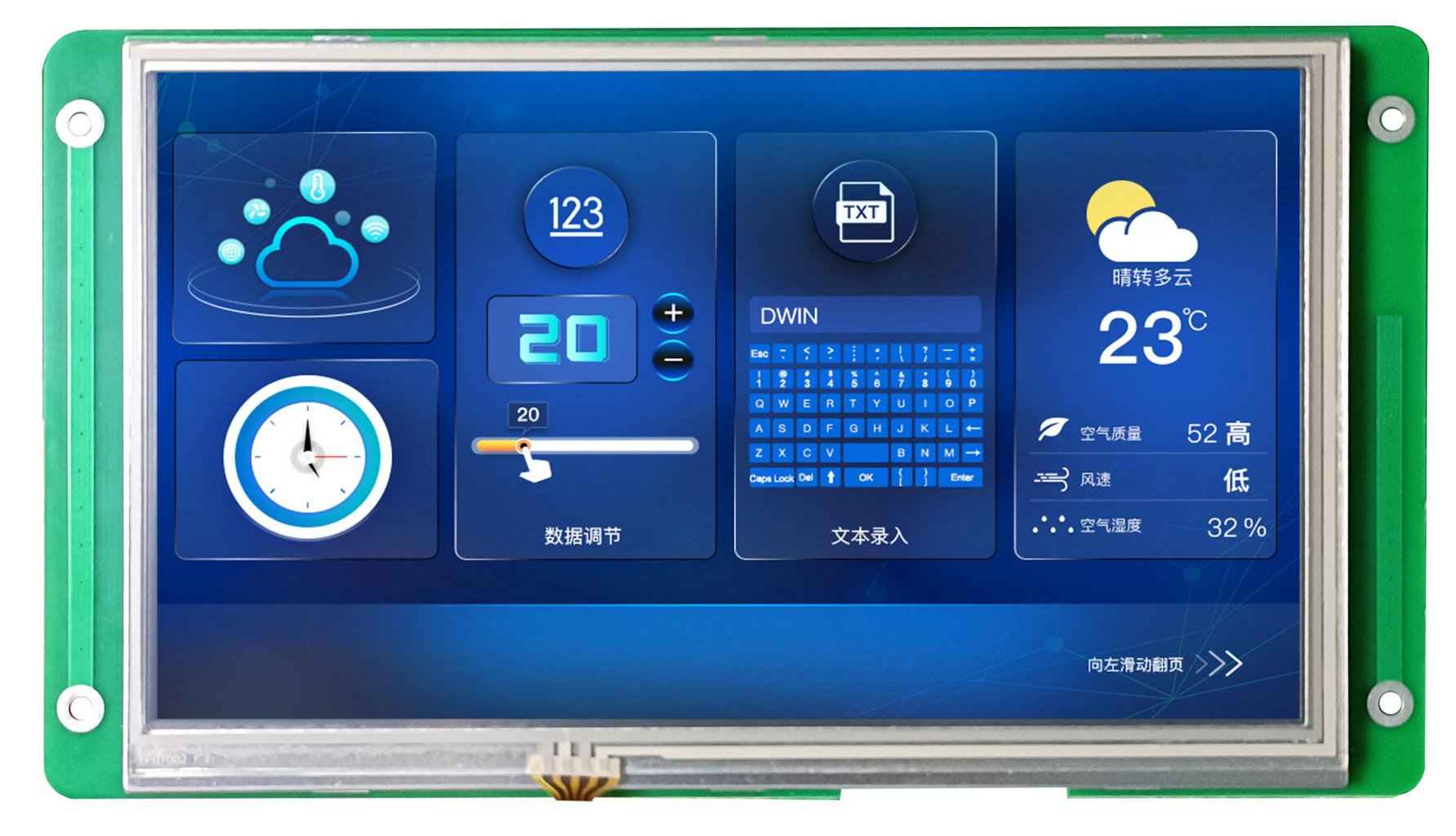

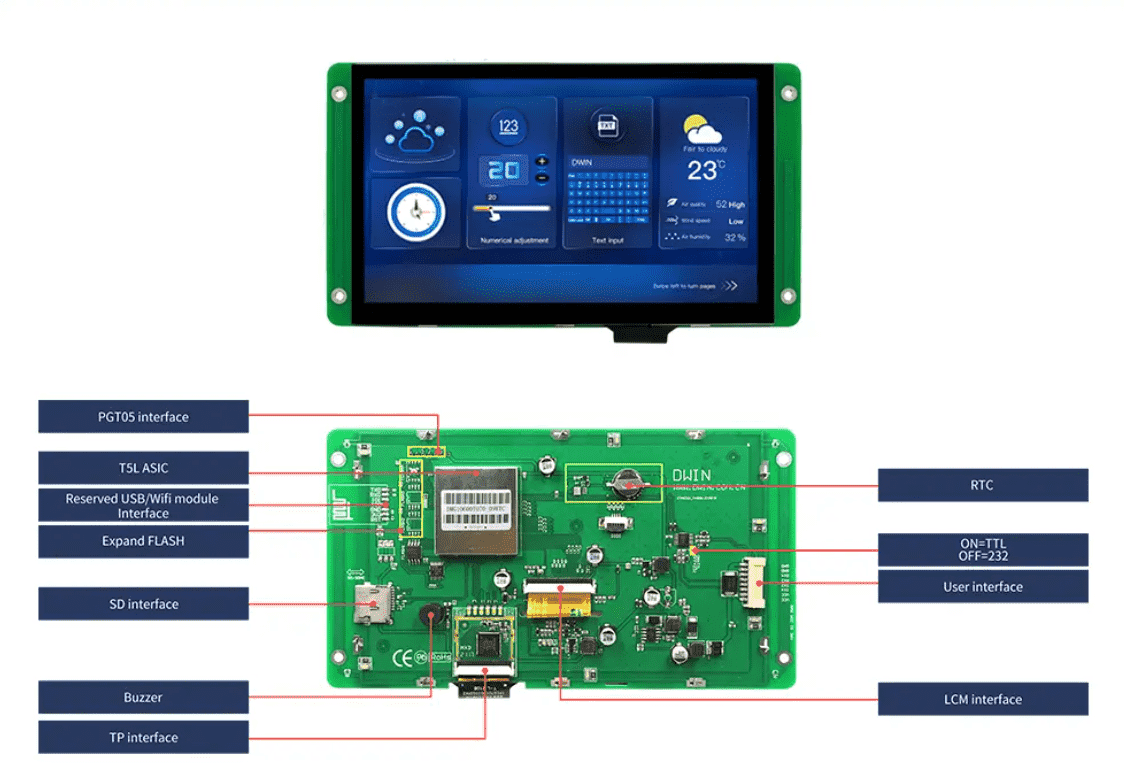

DMG10600T070_09W

DWIN IPS-TFT-LCD 7.0-дюймовый, разрешением 1024*600 пикселей, 16.7М цветов, с широким углом обзора, высокой яркости, защитой от ультрафиолета, с конформным покрытием, промышленного класса. Основан на T5L2, работает под управлением системы DGUS II

  • Высокая яркость Без сенсорного управления / емкостное управление / резистивное управление: 700nit / 650nit / 600nit.
  • Интерфейс TTL; соединительный кабель FCC 8Pin_2.0mm.
  • Готовый проект будет загружен с помощью SD-карты или порта UART.
  • Простой в использовании инструмент разработки графических интерфейсов DWIN DGUS V7.6. Не требуется навыков программирования.
  • Двойная система разработки: DGUSⅡ/TA (набор инструкций).
  • Угол обзора IPS: 85/85/85/85 (L/R/U/D).
  • С двухъядерным графическим интерфейсом и ОС, графическим интерфейсом с функциональными элементами управления, ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KELI C51.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Индустриальный класс
3D-данные
Загрузить
Диагональ
7.0"
Разрешение
1024×600
Срок жизни
≥ 30 000ч
Анти-УФ
Да
Защитное покрытие
Есть
Установочные размеры, мм
166.2(+0.3)×101.5(+0.3)
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L2 UART HMI 7" IPS-TFT ЖК-дисплей промышленного класса
DMG10600T070_09W

DWIN IPS-TFT-LCD 7.0-дюймовый, разрешением 1024*600 пикселей, 16.7М цветов, с широким углом обзора, высокой яркости, защитой от ультрафиолета, с конформным покрытием, промышленного класса. Основан на T5L2, работает под управлением системы DGUS II

DMG10600T070_09WTC

ASIC Information

T5L2 ASIC Developed by DWIN Technology. It is been mass produced in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times



Display
Color 24-bit 8R8G8B
LCD Type IPS, TFT LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Display Area（A.A） 154.21mm (W)×85.92mm (H)
Resolution 1024×600 Pixel
Backlight LED
Brightness DMG10600T070-09WN:700nit
DMG10600T070-09WTC:650nit
DMG10600T070-09WTR:600nit
Touch Parameters
Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch

Type CTP (Capacitive touch panel）
Structure G+G structure with surface cover of Asahi tempered glass
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch
Voltage & Current
Power Voltage 6~36V
Operation Current DMG10600T070_09WTR:VCC=12V, max backlight,310mA
DMG10600T070_09WN:VCC=12V, max backlight,310mA
DMG10600T070_09WTC:VCC=12V, max backlight,320mA
VCC =12V, Backlight off,120mA

Reliability Test

Working Temperature -20~70℃ (12V @ 60% RH)
Storage Temperature -30~80℃
Working Humidity 10%~90%RH,typical value of 60% RH

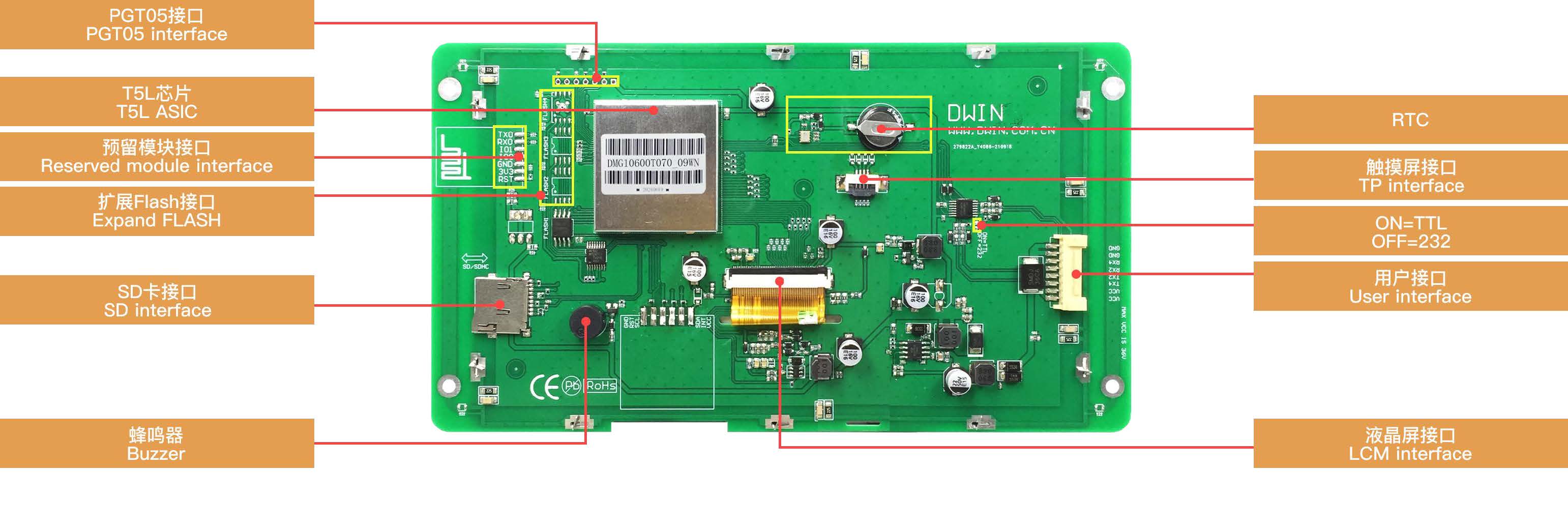

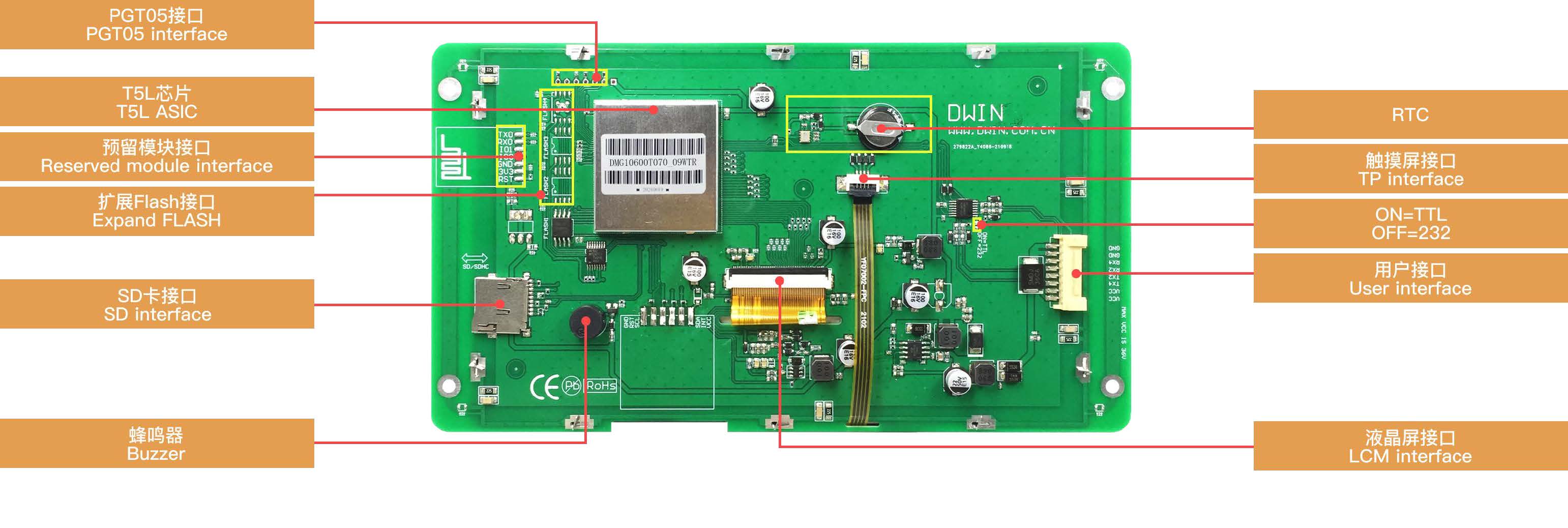

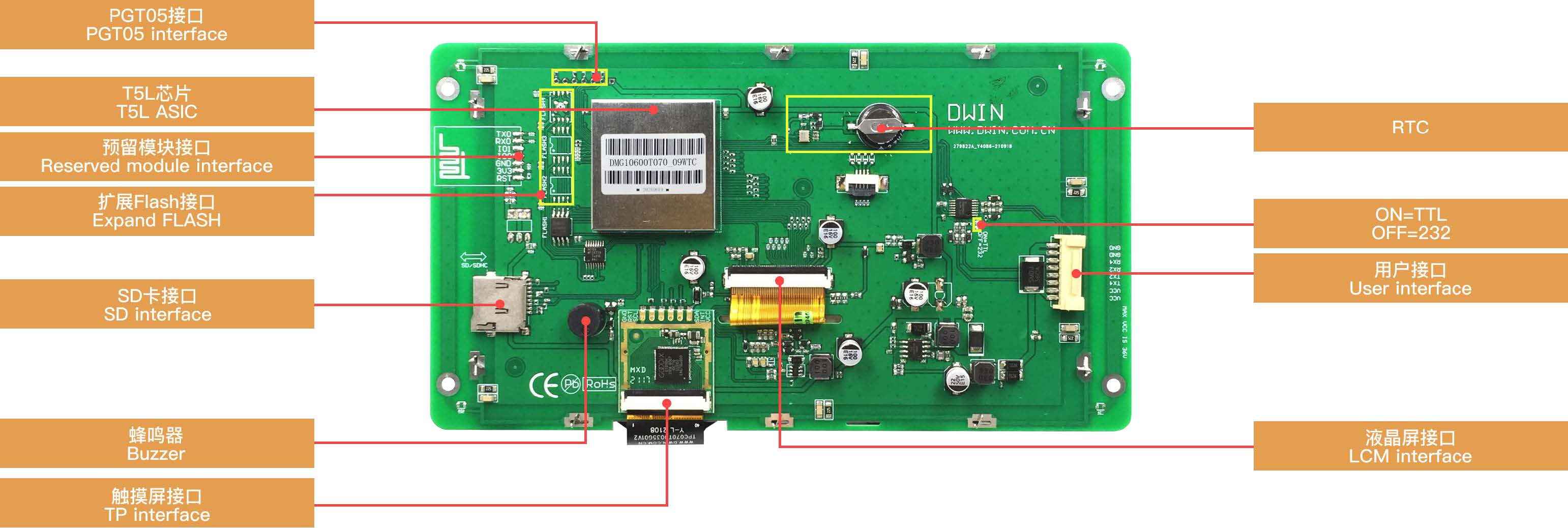

Interface

LCM interface FPC50_0.5mm, TTL interface
RTP interface 4Pin_1.0mm interface
CTP interface COB structure, IIC interface
Baud rate 3150~3225600bps,typical value of 115200bps
Output Voltage Output 1, Iout = 1mA;3.0~3.3 V
  Output 0, Iout =-1mA;0~0.3 V
Input Voltage
（RXD） 		Input 1， Iin = 1mA；2.4~5.0V
  Input 0， Iin = -1mA；0~0.5V
User Interface 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
UART2: ON=TTL/CMOS; OFF=RS232;
UART4: ON=TTL/CMOS; OFF=RS232
Flash Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes
NAND Flash is acceptable
 Buzzer 3V passive buzzer. Power: <1W
SD interface FAT32. The finished project will be downloaded by SD card or uart port. Download rate: 4Mb/s
Reserved module
interface 		Wi-Fi module: connect to the DWIN cloud platform to update remotely
USB module: you can download files by USB flash disk
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS
kernel and let the product return to normal condition

Peripheral

DMG10600T070-09WN Buzzer,WIFI_10 module,RTC
DMG10600T070-09WTC Capacitive touch panel, Buzzer,WIFI_10 module,RTC
DMG10600T070-09WTR Resistive touch panel,Buzzer,WIFI_10 module,RTC

Application

1 (3) 1 (4)


Function working principle8 PIN 2.0

Характеристики

Основные параметры
Степень применения Индустриальный класс
Анти-УФ Да
Защитное покрытие Есть
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 7.0"
Разрешение 1024×600
Срок жизни ≥ 30 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость _WTC: 650 нит / _WTR: 600 нит / _WN: 700 нит
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Область просмотра (View Area, V.A.) 154.21×85.92
Подсветка LED
Яркость 600 nit
Размеры
Установочные размеры, мм 166.2(+0.3)×101.5(+0.3)
Размеры (ШxВxГ), мм 190.5×105.4×13.6
Пользовательский интерфейс и периферия
Периферия DMG10600Т070_09WTC Емкостная сенсорная панель, зуммер, модуль WIFI_10, RTC / DMG10600Т070_09WTR Резистивная сенсорная панель, зуммер, модуль WIFI_10, RTC / DMG10600Т070_09WN Зуммер, модуль WIFI_10, RTC
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Поддержка точки касания и перетаскивания
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 85%
Напряжение и ток
Напряжение питания, В 6~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток WTC/WTR/WN: VCC=12V, максимальная подсветка: 320mA/310mA/310mA. VCC = 12В, подсветка выключена, 120 мА
Рабочая среда
Рабочая температура -20~70℃ (12 В при 60% относительной влажности)
Температура хранения -30~80℃
Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс FPC50_0.5mm, интерфейс TTL
RTP интерфейс FPC4 1.0 мм
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
Пользовательский интерфейс Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12KByte/sUART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232;UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
RTC (Super-capacitor) Суперконденсатор для источника питания. Точность: 1с/24ч. Он может нормально работать в течение 30 дней после отключения питания
Разъем 8Pin_2.0mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе DWIN для удаленного обновления USB-модуль: вы можете загружать файлы с USB-накопителя
PGT05 интерфейс Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и позволить продукту вернуться в нормальное состояние
Память
Flash расширение Возможность расширения до 64 МБ без флэш-памяти или до 48 МБ без флэш-памяти + 512 МБ Флэш-память NAND приемлема
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработано компанией DWIN Technology. Он был произведен серийно в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2021-09-25
Datasheet
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG10600T070_09WTC
В наличии в России Да

Похожие товары (8)

Такого товара не существует

Файлы

3D-данные [3D-данные]
10_3D-DMG10600T070-09W.rar 3D-данные , 198.61 КБ
Datasheet [Datasheet]
DMG10600T070_09WTC.pdf Datasheet , 2.15 МБ
Datasheet [Datasheet]
DMG10600T070_09WTR.pdf Datasheet , 2.39 МБ
Datasheet [Datasheet]
DMG10600T070_09WN.pdf Datasheet , 2.39 МБ

Видео

DMG10600T070_09W DWIN T5L2 UART HMI 7" IPS ЖК-дисплей промышленного класса
