DMG10600T070_A5W DWIN T5L2 UART HMI 7" IPS ЖК-дисплей промышленного класса

DMG10600T070_A5W DWIN T5L2 UART HMI 7" IPS ЖК-дисплей промышленного класса

Описание товара:

DMG10600T070_A5WTC DWIN UART HMI 7.0-дюймовый IPS ЖК-дисплей с ёмкостной сенсорной панелью, разрешением 1024*600 пикселей, 16.7М цветов, широкий угол обзора, в корпусе, с конформным покрытием, промышленного класса. Основан на T5L2, работает под управлением системы DGUS II
Интерфейс RS232/RS485, разъем 8Pin_3.81mm*1, Интерфейс шины CAN *1.
32 Мбайт NOR флэш-памяти, с возможностью расширения до 64 Мбайт БЕЗ флэш-памяти.
Встроенный динамик. Мощность: 2 Вт.
Уровень защиты: IP65 (спереди).

Описание товара

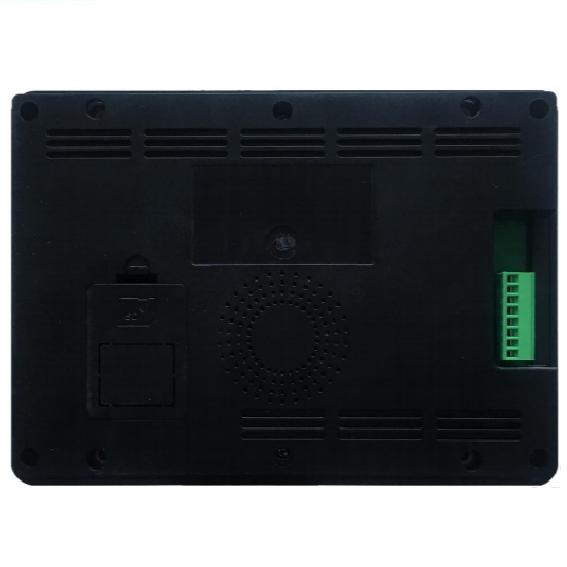

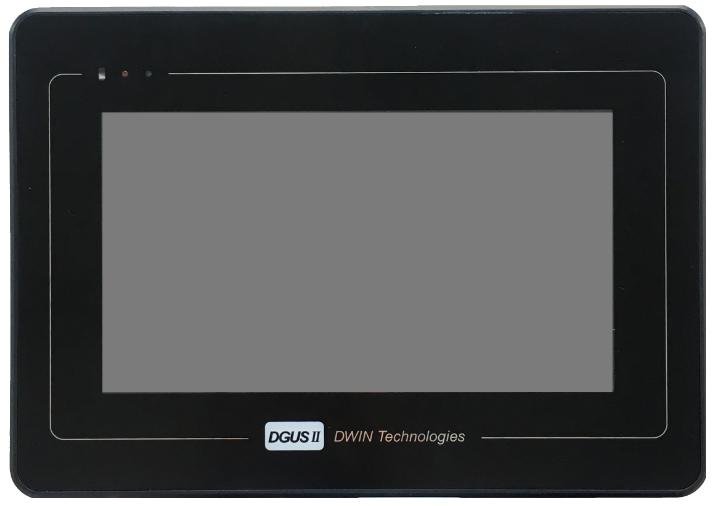

DWIN T5L2 UART HMI 7" IPS-TFT ЖК-дисплей промышленного класса
DMG10600T070_A5W

IPS-TFT-LCD 7.0-дюймовый, разрешением 1024*600 пикселей, 16.7М цветов, широкий угол обзора, в корпусе, с конформным покрытием, промышленного класса. Основан на T5L2, работает под управлением системы DGUS II

Application

COF-Apply

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Защитное покрытие	Есть
Уровень защиты IP65	IP65 (Front)
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	7.0"
Разрешение	1024×600
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	_WTC: 250 нит / _WTR: 250 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Нет	Другие товары
Область отображения (Active Area, A.A.)	154.20×85.88
Область просмотра (View Area, V.A.)	155.0×87.5
Подсветка	LED
Яркость	250 nit
Размеры
Установочные размеры, мм	206.8(+0.3)×146.8(+0.3)
Размеры (ШxВxГ), мм	210.0×150.0×26.9
Пользовательский интерфейс и периферия

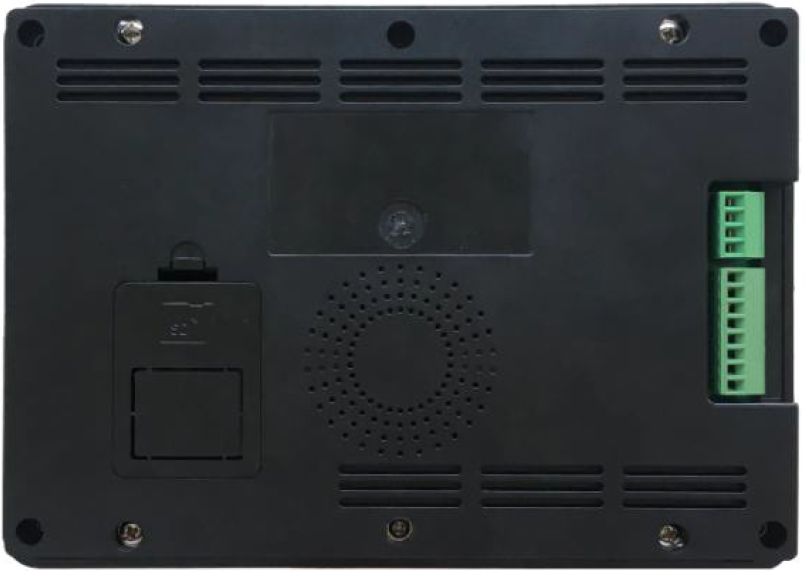

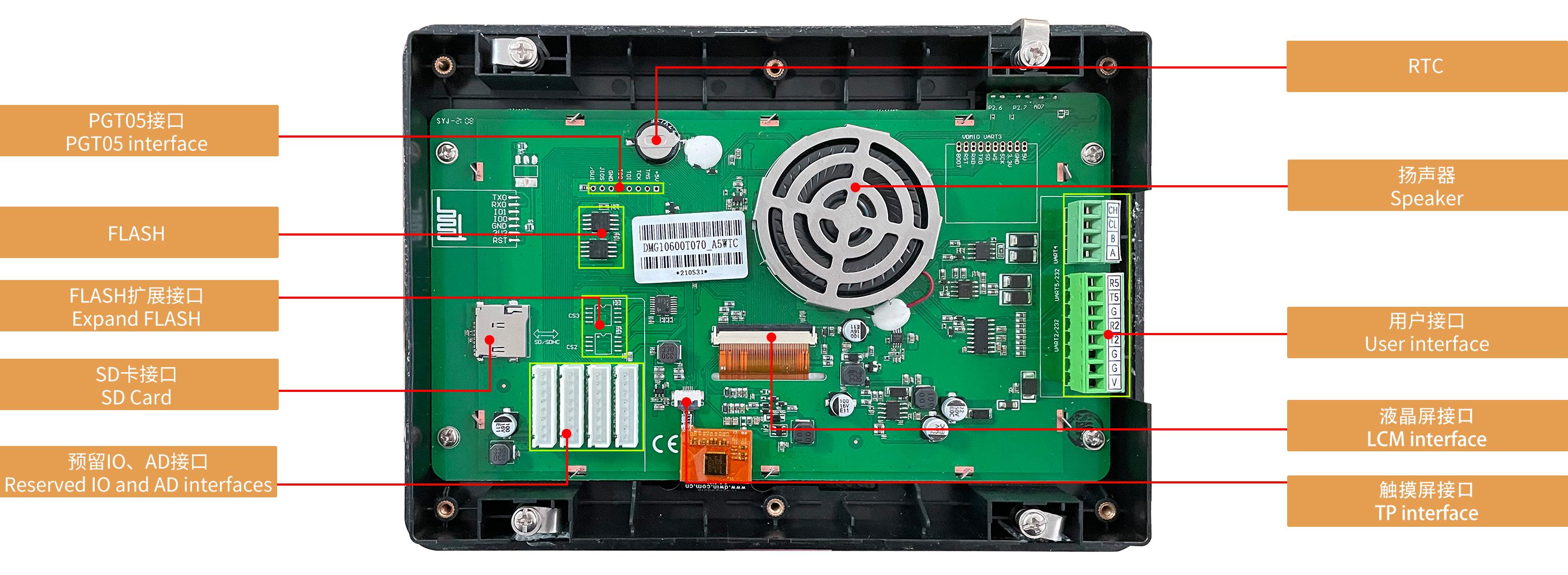

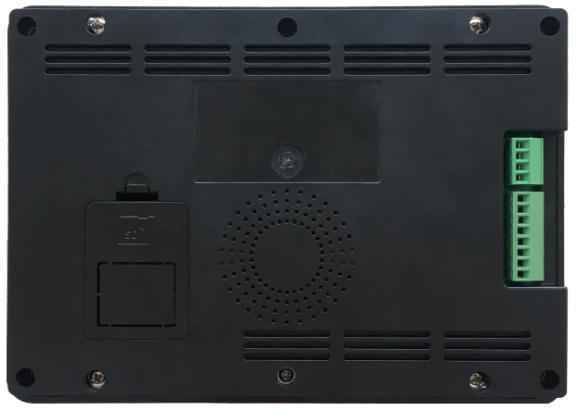

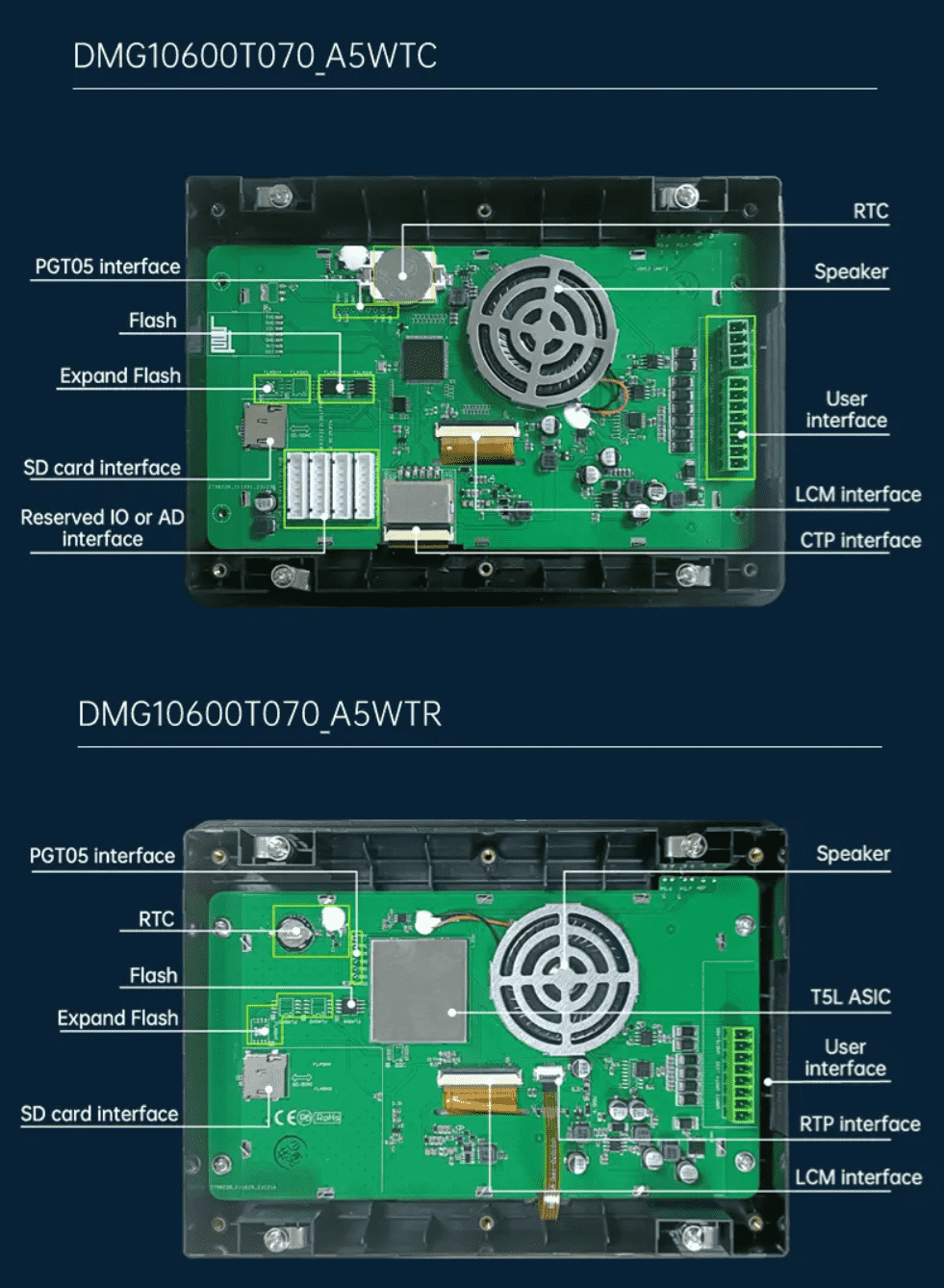

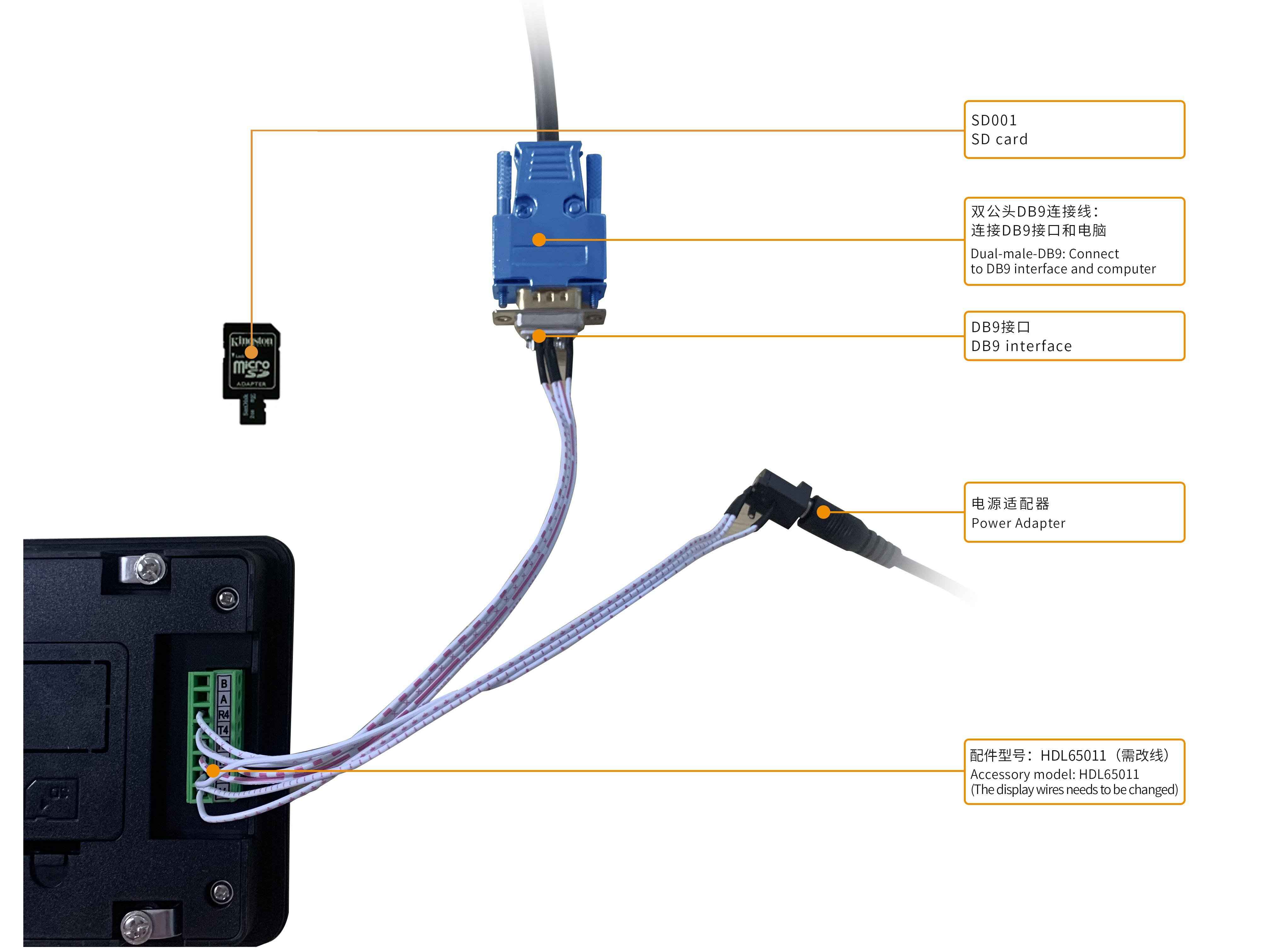

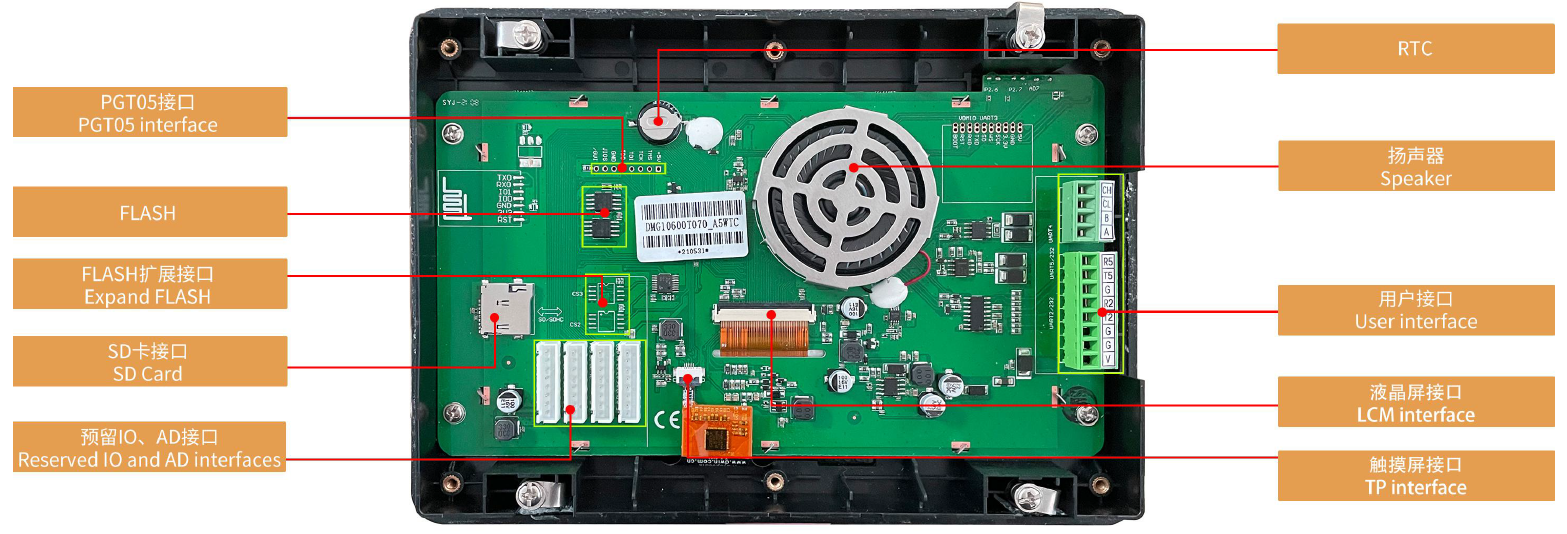

Периферия	DMG10600T070_A5WTC Емкостная сенсорная панель, динамик, RTC, reserved IO and AD interfaces / DMG10600T070_A5WTR Резистивная сенсорная панель, динамик, RTC, reserved IO and AD interfaces
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	Пятипроводная RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +5 В, подсветка включена, 300 мА. VCC = +5 В, подсветка выключена, 150 мА
Рабочая среда
Рабочая температура	-10~60℃
Температура хранения	-20~70℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс	FPC50 0.5mm, RGB interface
RTP интерфейс	FPC5_1.0 мм
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с
Выходное напряжение	Выход 1: Iвых = 1 мА; 3.0 ~ 3.3 В. Выход 0: Iвых = -1 мА; 0 ~ 0.3 В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА; 2.4 ~ 5.0 В. Вход 0: Iin = -1 мА; 0 ~ 0.5 В
Входной интерфейс	UART2: RS232. UART4: RS485 (Only available after OS configuration). UART5: RS232（Only available after OS configuration). CAN*1
Пользовательский интерфейс	8Pin_3.81mm Socket, 4Pin_3.81mm Socket (CAN*1)UART2: N81 UART4: N81/E81/O81?N82, 4 modes (OS configuration) UART5: N81/E81/O81?N82, 4 modes (OS configuration)
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	8Pin_3.81mm Socket, 4Pin_3.81mm Socket(CAN*1)UART2: N81UART4: N81/E81/O81?N82, 4 modes(OS configuration)UART5: N81/E81/O81?N82, 4 modes(OS configuration)
RTC (Super-capacitor)	Суперконденсатор для источника питания. Точность: ±20 ppm при 25°. Он может нормально работать в течение 7 дней после отключения питания
Разъем	8Pin_3.81mm, 4Pin_3.81mm Socke t(CAN*1)UART2: N81UART4: N81/E81/O81?N82, 4 modes (OS configuration)UART5: N81/E81/O81?N82, 4 modes (OS configuration)
Формат данных	UART2: N81 UART4: N81/E81/O81/N82 4 modes (OS configuration) UART5: N81/E81/O81/N82 4 modes (OS configuration)
Динамик	Бортовой динамик. Мощность: 2W
Зарезервированный интерфейс модуля	В случае случайного сбоя продукта вы можете использовать PGT05 для обновления ядра DGUS и привести модуль в норму.
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение	Возможность расширения до 64 МБ NOR Flash
Flash память	32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией Dwin.Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз.
Datasheet
Datasheet	Загрузить
Версия Datasheet	2021-12-31
Datasheet
Вес и габариты
Ширина (мм)	150
Вес (грамм)	550
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG10600T070_A5WTC
В наличии в России	Да
