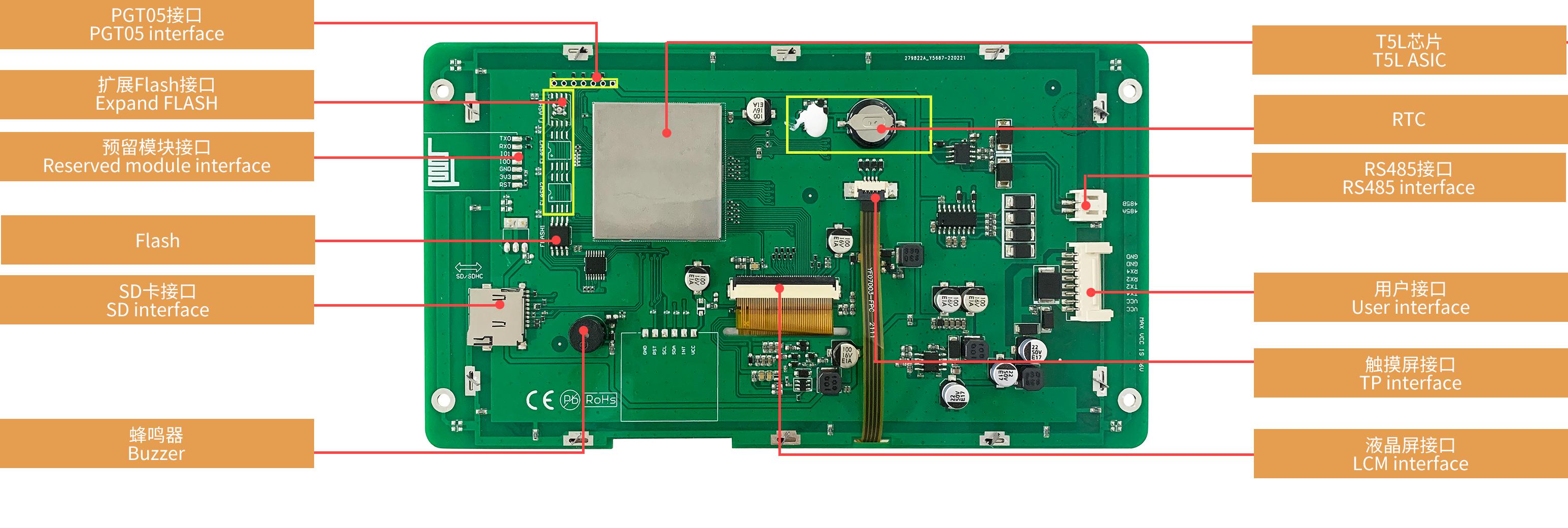

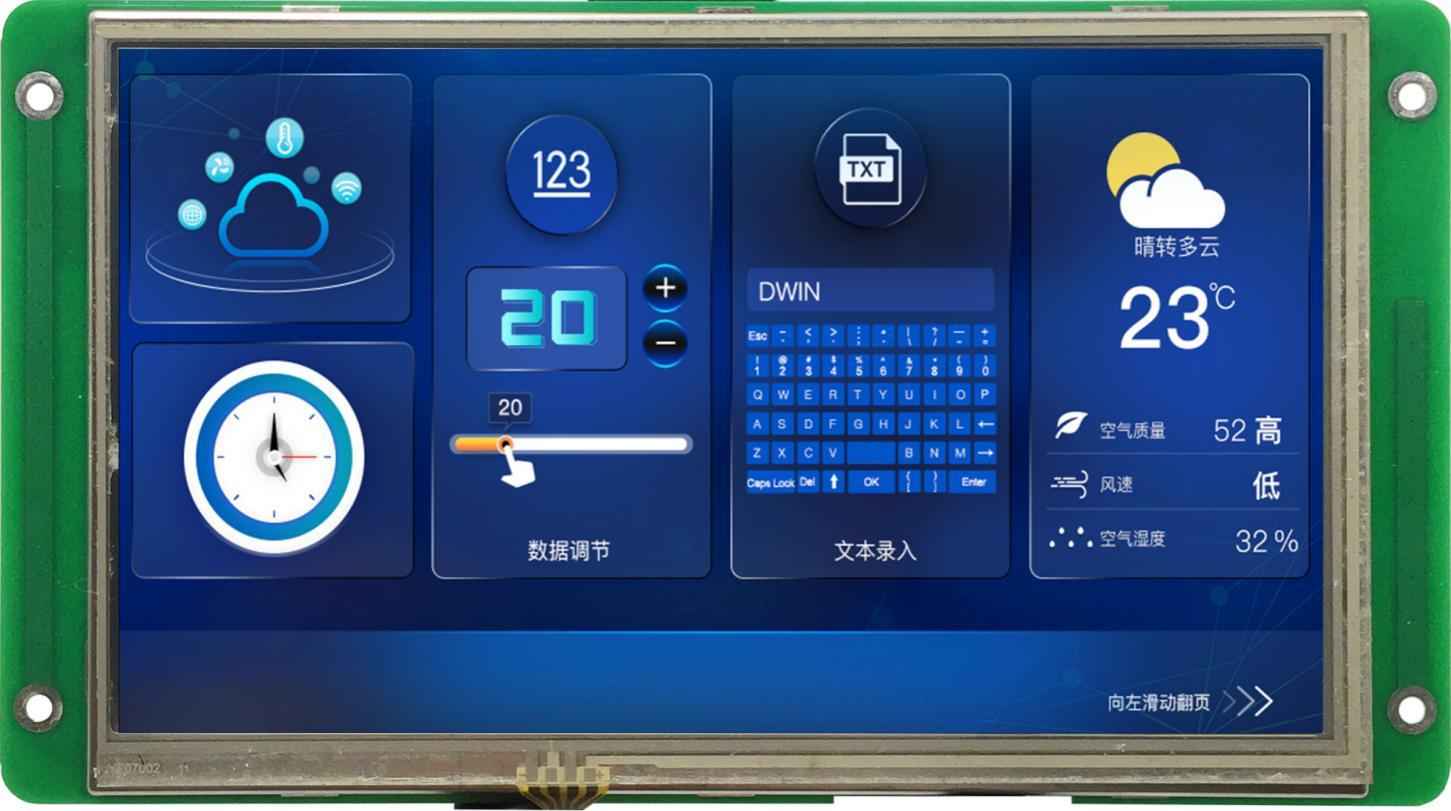

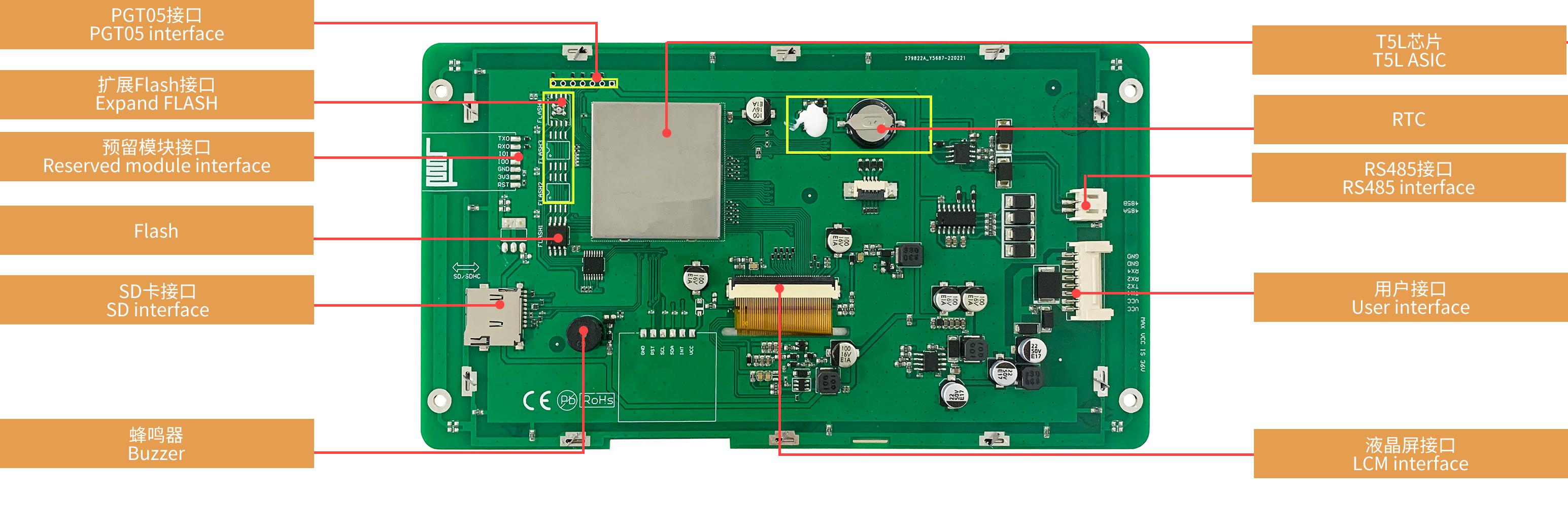

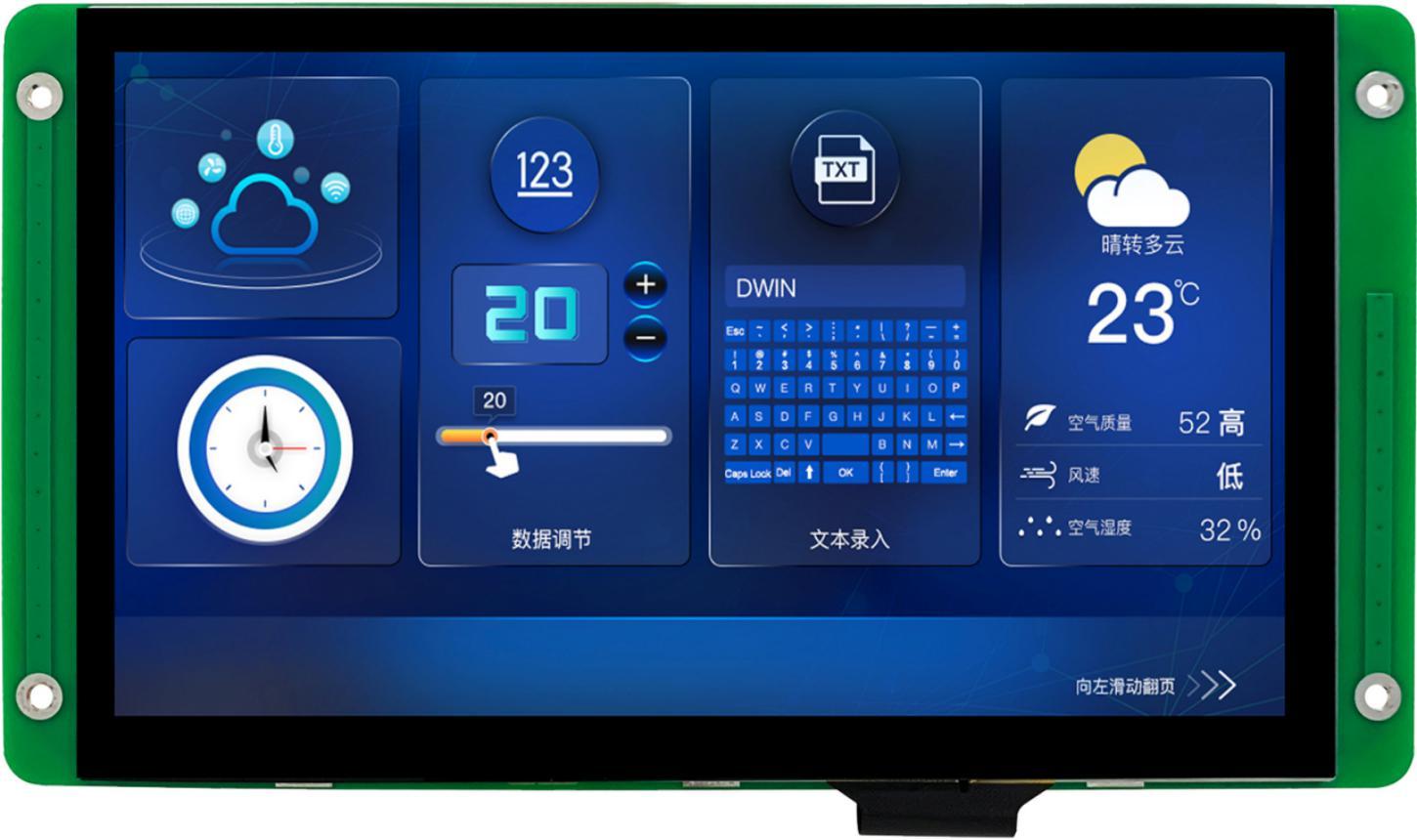

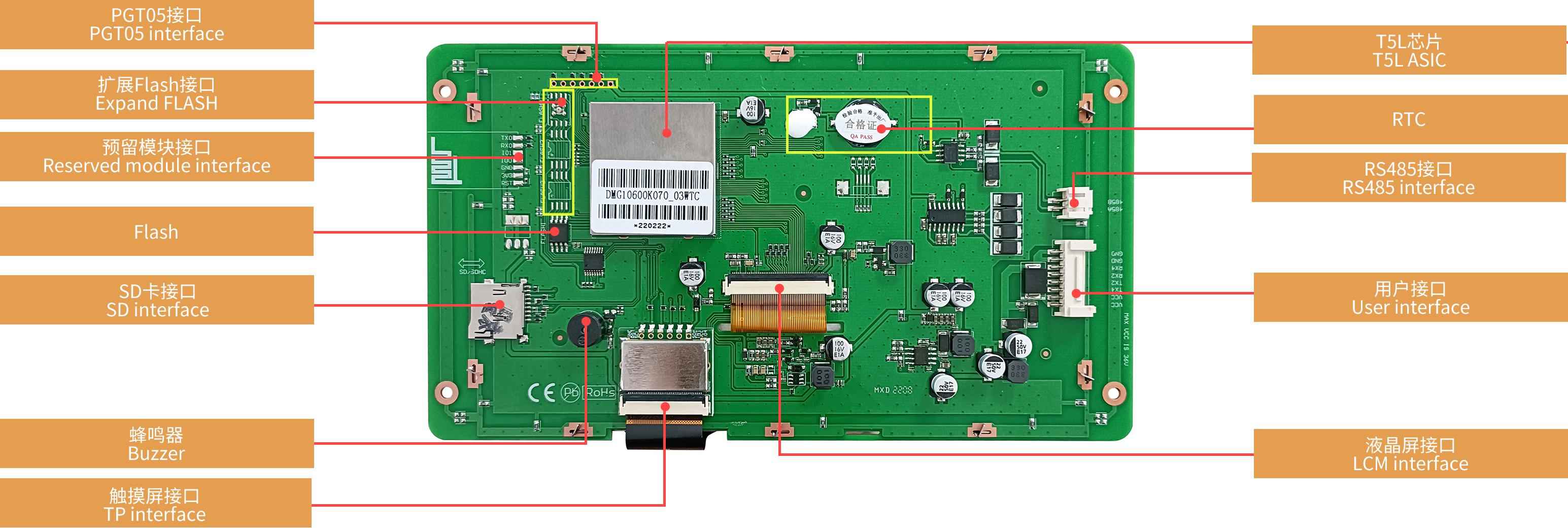

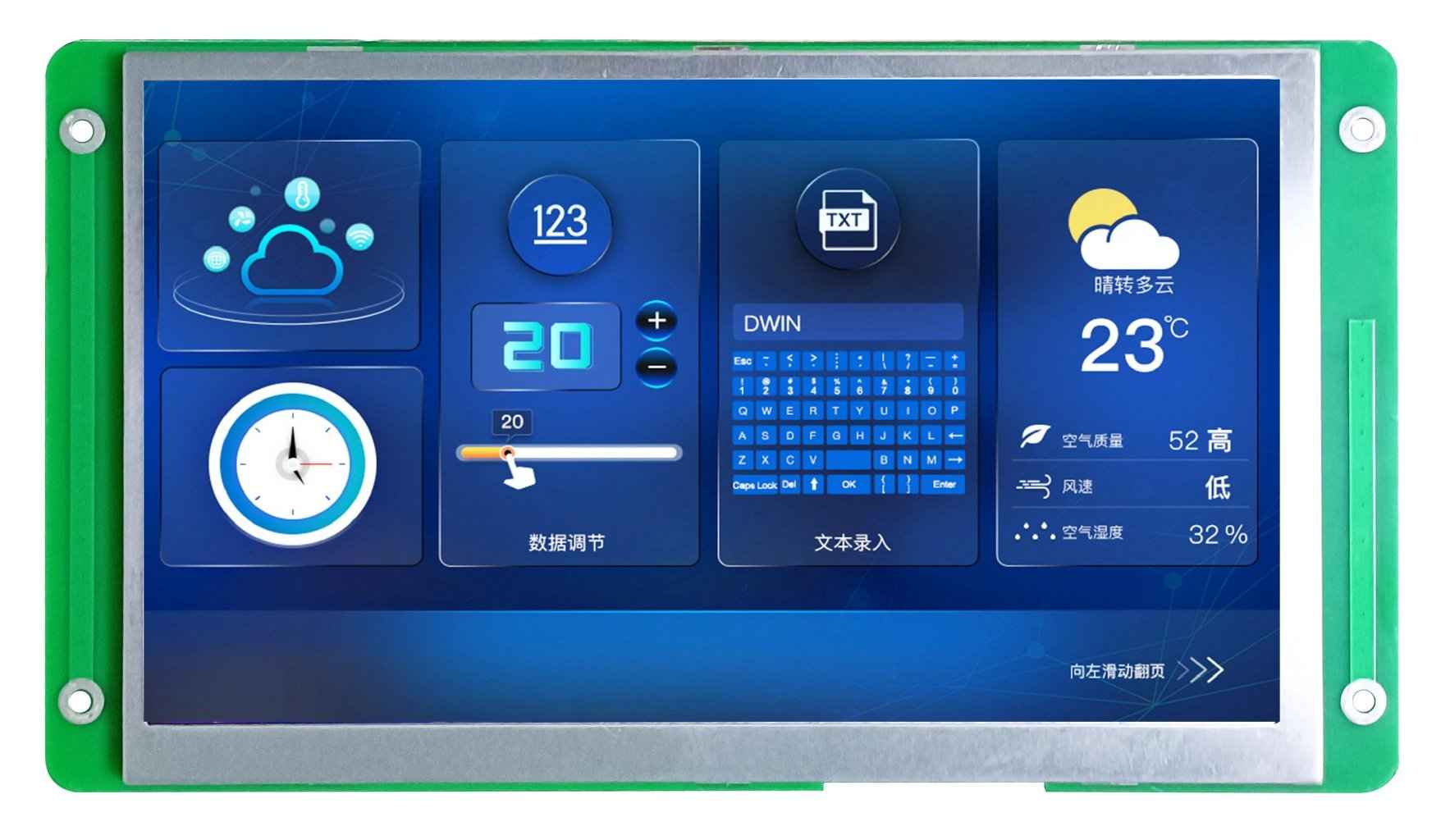

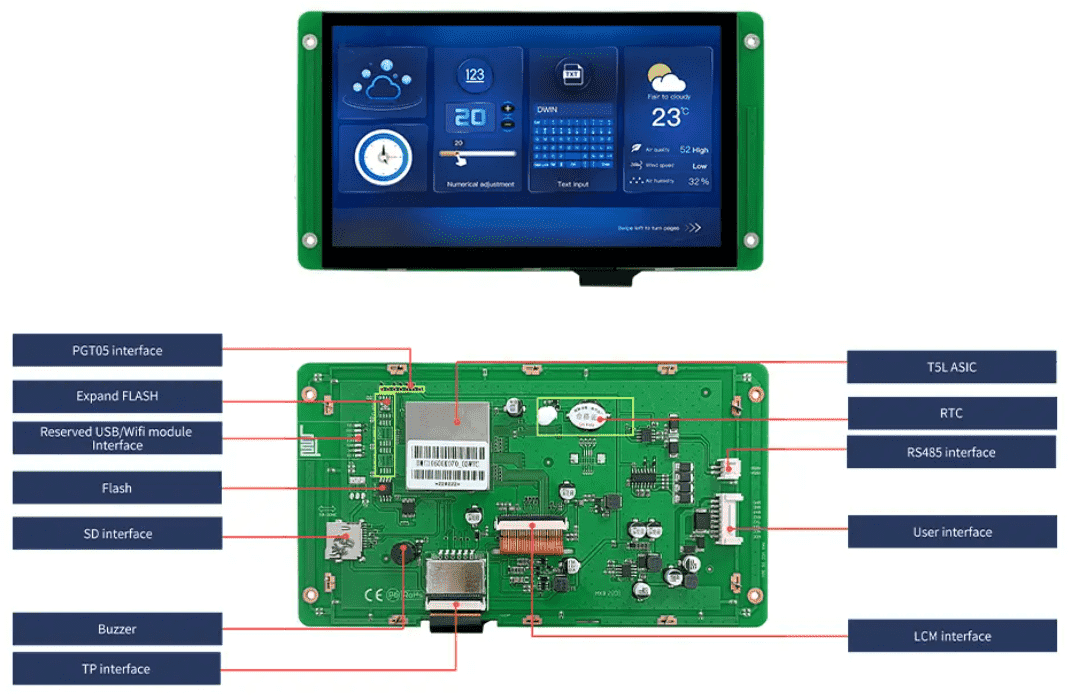

DMG10600K070_03W DWIN T5L2 UART HMI 7" IPS ЖК-дисплей медицинского класса

Степень применения [Основные параметры]

Медицинский класс

Диагональ [Дисплей]

7.0"

3D-данные [3D-данные]

8817

Разрешение [Дисплей]

1024×600

Срок жизни [Дисплей]

≥ 30 000ч

Защитное покрытие [Основные параметры]

Есть

Установочные размеры, мм [Размеры]

166.2(+0.3)×101.5(+0.3)

Периферия [Пользовательский интерфейс и периферия]

DMG10600K070_03WTC Емкостный сенсорный экран, RTC, зуммер / DMG10600K070_03WTR Резистивный сенсорный экран, RTC, зуммер / DMG10600К070_03WN часы реального времени, зуммер

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

WTC: 250 нит / WTR: 250 нит / WN: 300 нит

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Структура G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

6~36

Напряжение питания, тип. [Напряжение и ток]

12V

Рабочий ток [Напряжение и ток]

VCC=12В, подсветка включена, 280мА. VCC=12В, подсветка выключена, 110мА

Рабочая температура [Рабочая среда]

-20℃ ~ 70℃ (12 В при 60% относительной влажности)

Температура хранения [Рабочая среда]

-30℃~80℃

Рабочая влажность [Рабочая среда]

10% ~ 90% относительной влажности, типичное значение 60% относительной влажности

LCM интерфейс [Интерфейс]

FCC50_0.5mm, интерфейс RGB

RTP интерфейс [Интерфейс]

FPC4 1.0 мм

CTP интерфейс [Интерфейс]

Структура COB, интерфейс IIC

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с, тип. 115200 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iout = 1 мА; -5.0~-3.0В. Выход 0: Iвых = -1 мА; 3.0-5.0В

Входное напряжение (RXD) [Интерфейс]

Вход 1: Iin = 1 мА, -15.0~-5.0В. Вход 0: Iin = -1 мА, 0~0.5В

Входной интерфейс [Интерфейс]

UART2: RS232. UART4: RS232 (доступно только после настройки ОС). UART5: RS485 (доступно только после настройки ОС)

Пользовательский интерфейс [Интерфейс]

8Pin_2.0мм для RS232, 2Pin_2.0мм для RS485

Flash расширение [Память]

Возможность расширения до 64 МБ без флэш-памяти или до 48 МБ без флэш-памяти + 512 МБ Флэш-память NAND

Flash память [Память]

16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Интерфейс [Интерфейс]

UART2: RS232. UART4: RS232 (Доступно только после настройки ОС) UART5: RS485; (Доступно только после настройки ОС)

RTC (Super-capacitor) [Интерфейс]

Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания

Разъем [Интерфейс]

8Pin_2.0mm (RS232) 2Pin_2.0mm (RS485)

Формат данных [Интерфейс]

UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)

Номинальная мощность [Электрические характеристики]

<5W

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя

PGT05 интерфейс [Интерфейс]

Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние

Видео [Видео]

https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c392b3e8d822179.mp4

ASIC T5L [Информация об ASIC]

T5L2

T5L2 ASIC [Информация об ASIC]

Разработан компанией DWIN.Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

ESD test [Рабочая среда]

Contact discharge ±8KV Normal operation. Air discharge ±15KV Normal operation

EFT test [Рабочая среда]

Power supply ±2KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-02-23

Гарантия

1 год

Страна бренда

Китай

• DMG10600K070_03WTC.pdf — Размер 3776.6Кб

• DMG10600K070_03WTR.pdf — Размер 3763.9Кб

• DMG10600K070_03WN.pdf — Размер 3978Кб

• Datasheet

  13_DMG10600K070_03W.rar — Размер 4949.3Кб
