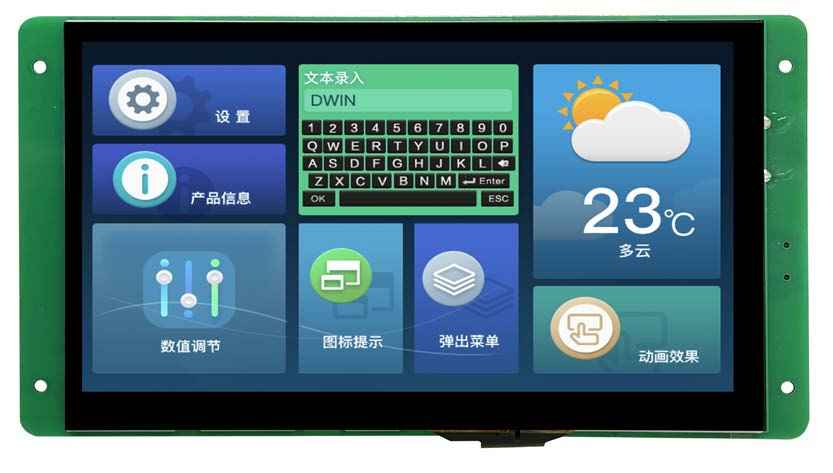

EKT070A DWIN T5L0 UART HMI 7" TN ЖК-дисплей с оценочной платой разработки
EKT070A
На базе T5L ASIC 7.0 дюйма, 800xRGBx480, 16.7М цветов, TN-экран CTP, стандартный набор инструкций (TA) / система DGUS II
- Емкостный сенсорный экран.
- Интерфейс TTL; соединительный провод 50Pin_0.5mm FCC.
- Несколько пользовательских интерфейсов (I/Os, CAN, PWM, AD, UARTs) для отладки.
- Загрузка через SD-карту или онлайн-последовательный порт с помощью ИНСТРУМЕНТА DGUS.
- Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6. не требуется навыков программирования.
- Двойная система разработки: DGUSⅡ/TA (набор инструкций) [DGUSⅡpre-установлен], переключается путем загрузки ядра через SD-карту.
- Угол обзора TN: 70/70/50/70 (L/R/U/D).
- Микросхема с одним приводом 8051 с двухъядерным графическим интерфейсом и ОС. Графический интерфейс с богатыми элементами управления, ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или языка KELI C51.
DWIN EKT070A T5L0 UART HMI 7" TN-TFT ЖК-дисплей с оценочной платой разработки
EKT070A
На базе T5L ASIC 7.0 дюйма, 800xRGBx480, 16.7М цветов, TN-экран CTP, стандартный набор инструкций (TA) / система DGUS II

ASIC Information
T5L0 ASIC | Designed by DWIN. Mass production in 2020, 1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times |
LCD Type | IN, TFT LCD |
Viewing Angle | Normal viewing angle, 70°/70°/50°/70° (L/R/U/D) [Support 0°/90°/180°/270°rotated display] |
Color | 16.7M(16777216) colors |
Display Area(A.A) | 154.21mm (W)×85.92mm (H) |
Resolution | 800×480 |
Backlight | LED |
LED Lifetime | ≥30000H(Continuous working with maximum brightness, time of the brightness decays to 50%) |
Brightness | 250nit [100 levels adjustment.(It's not recommend to set brightness to 1%~30% of the maximum, which may lead a flicker)] |
Touch Parameters
Type | CTP (Capacitive touch panel) |
Structure | G+G structure with surface cover of Asahi tempered glass |
Touch Mode | Support point touch and drag |
Surface Hardness | 6H |
Light Transmittance | Over 90% |
Life | Over 1,000,000 times touch |
Reliability Test
Working Temperature | -20~70℃ |
Storage Temperature | -30~85℃ |
Working Humidity | 10%~90%RH |
Baudrate | 3150~3225600bps | |
Output Voltage | Output 1, Iout = 1mA;3.0~3.3 V | |
Output 0, Iout =-1mA;0~0.3 V | ||
Input Voltage (RXD) |
Input 1, Iin = 1mA;2.4~5.0V | |
Input 0, Iin = -1mA;0~0.5V | ||
Interface | UART1: USB | |
Socket | 50Pin-0.5mm FCC, | |
SD slot | FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s |
Flash | Space of Font: 4-12Mbytes | |
Picture Storage:12-4Mbytes | ||
RAM | 128Kbytes | |
Nor Flash | 512Kbytes |
UI Version | TA / DGUSⅡ (DGUSⅡ pre-installed) | |
Peripheral | Capacitive touch panel, Buzzer |
Dimension | 190.5mm(W) ×105.4mm(H) ×18.9mm(T) | |
Net Weight | 265g |

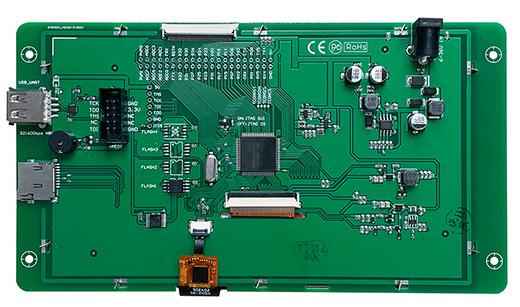

Interface Description
1# | 2.54mm through-hole pad, GUI/OS CPU lead-out interface, silk screen on the other side | |
2# | 6-36V wide voltage power supply interface | |
3# | USB interface, UART1 can be selected | |
4# | JTAG interface, connect to HME05 emulator, or connect to PGT05 burner to burn the underlying core firmware. | |
5# | SD card burning interface | |
6# | FLASH can be expanded | |
7# | LCD screen interface | |
8# | Capacitive touch screen interface (COB structure) |
External Interface
PIN | Definition | Description |
1# | GND | Common ground |
2# | RX4 | UART4 Data reception |
3# | RX5 | UART5 Data reception |
4# | P01 | I / O mouth |
5# | CRX | CAN interface data reception |
6# | RX2 | UART2 data receiving |
7# | P07 | I / O |
8# | P15 | I / O |
9# | P17 | I / O |
10# | P21 | I / O |
11# | P23 | I / O |
12# | P25 | I / O |
13# | P27 | I / O |
14# | P31 | I / O |
15# | P33 | I / O |
16# | FTX | FSK transceiver data reception |
17# | ADC0 | AD input |
18# | ADC2 | AD input |
19# | ADC5 | AD input |
20# | ADC7 | AD input |
21# | PWM1 | 16bit PWM output |
22# | 5V | power input |
23# | TX4 | UART4 data transmission |
24# | TX5 | UART5 data transmission |
25# | P0.0 | I / O |
26# | CTX | CAN interface data transmission |
27# | TX2 | UART2 data transmission |
28# | P06 | I / O |
29# | P14 | I / O |
30# | P16 | I / O |
31# | P20 | I / O |
32# | P22 | I / O |
33# | P24 | I / O |
34# | P26 | I / O |
35# | P30 | I / O |
36# | P32 | I / O |
37# | RSTN | System reset input |
38# | FRX | FSK transceiver data transmission |
39# | ADC1 | AD input |
40# | ADC3 | AD input |
41# | ADC6 | AD input |
42# | PWM0 | 16bit PWM output |
Application
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленнные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
- Степень применения [Основные параметры]
- Функциональная плата разработки
- Диагональ [Дисплей]
- 7.0"
- Разрешение [Дисплей]
- 800×480
- Срок жизни [Дисплей]
- ≥ 30 000ч
- Яркость [Дисплей]
- 250 nit
- Размеры (ШxВxГ), мм [Размеры]
- 190.5×105.4×18.9
- Периферия [Пользовательский интерфейс и периферия]
- Емкостная сенсорная панель, Зуммер
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- TN, TFT LCD
- Угол обзора(V.A.) [Дисплей]
- Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 154.21×85.92
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- CTP (емкостная сенсорная панель)
- Структура [Сенсорные параметры]
- Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
- Сенсорный режим [Сенсорные параметры]
- Поддержка точки касания и перетаскивания
- Твердость поверхности [Сенсорные параметры]
- 6H
- Светопропускание [Сенсорные параметры]
- Более 90%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Рабочая температура [Рабочая среда]
- -20~70℃
- Температура хранения [Рабочая среда]
- -30~85℃
- Рабочая влажность [Рабочая среда]
- 10%~90% относительной влажности
- FSK Bus [Interface]
- Да
- FSK Bus Interface [Interface]
- Контакты 16 FTX и 38 FRX
- CAN [Interface]
- Есть
- Скорость передачи данных [Интерфейс]
- 3150~3225600 бит/с
- Выходное напряжение [Интерфейс]
- Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
- Входное напряжение (RXD) [Интерфейс]
- Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
- Входной интерфейс [Интерфейс]
- UART1: USB
- Flash расширение [Память]
- Модуль расширения Flash-памяти может расширяться 3-мя модулями флэш-памяти
- Flash память [Память]
- 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
- Зуммер [Интерфейс]
- Пассивный зуммер 3V. Мощность: <1 Вт
- SD card slot [Интерфейс]
- FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
- USB [Интерфейс]
- да
- Интерфейс [Интерфейс]
- UART1: USB
- Разъем [Интерфейс]
- 50Pin-0.5мм FCC
- PGT05 интерфейс [Интерфейс]
- Интерфейс JTAG, подключается к эмулятору HME05 или к PGT05 burner для записи базового встроенного ПО ядра
- Видео [Видео]
- https://ecdn6.globalso.com/upload/p/1355/source/2024-03/65f9688c5470e58822.mp4
- ASIC T5L [Информация об ASIC]
- T5L0
- T5L0 ASIC [Информация об ASIC]
- Разработан DWIN. Массовое производство в 2020 г., 1 Мбайт Nor Flash на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
- UI Version [Пользовательский интерфейс и периферия]
- TA / DGUS II (предварительно установленные DGUSⅡ)
- Datasheet [Datasheet]
- Загрузить
- Версия Datasheet [Datasheet]
- 2021-06-09
- Гарантия
- 1 год
- Страна бренда
- Китай
