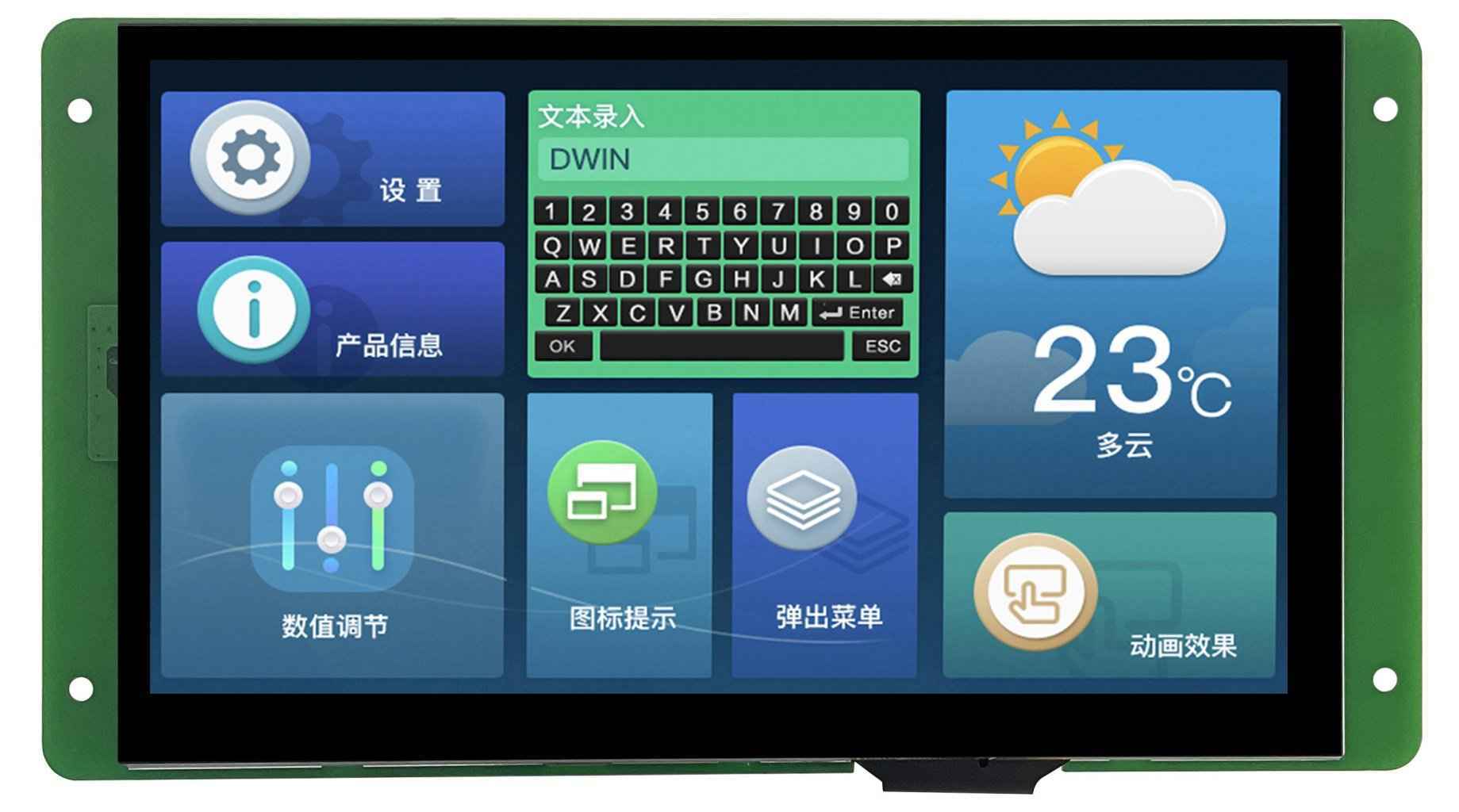

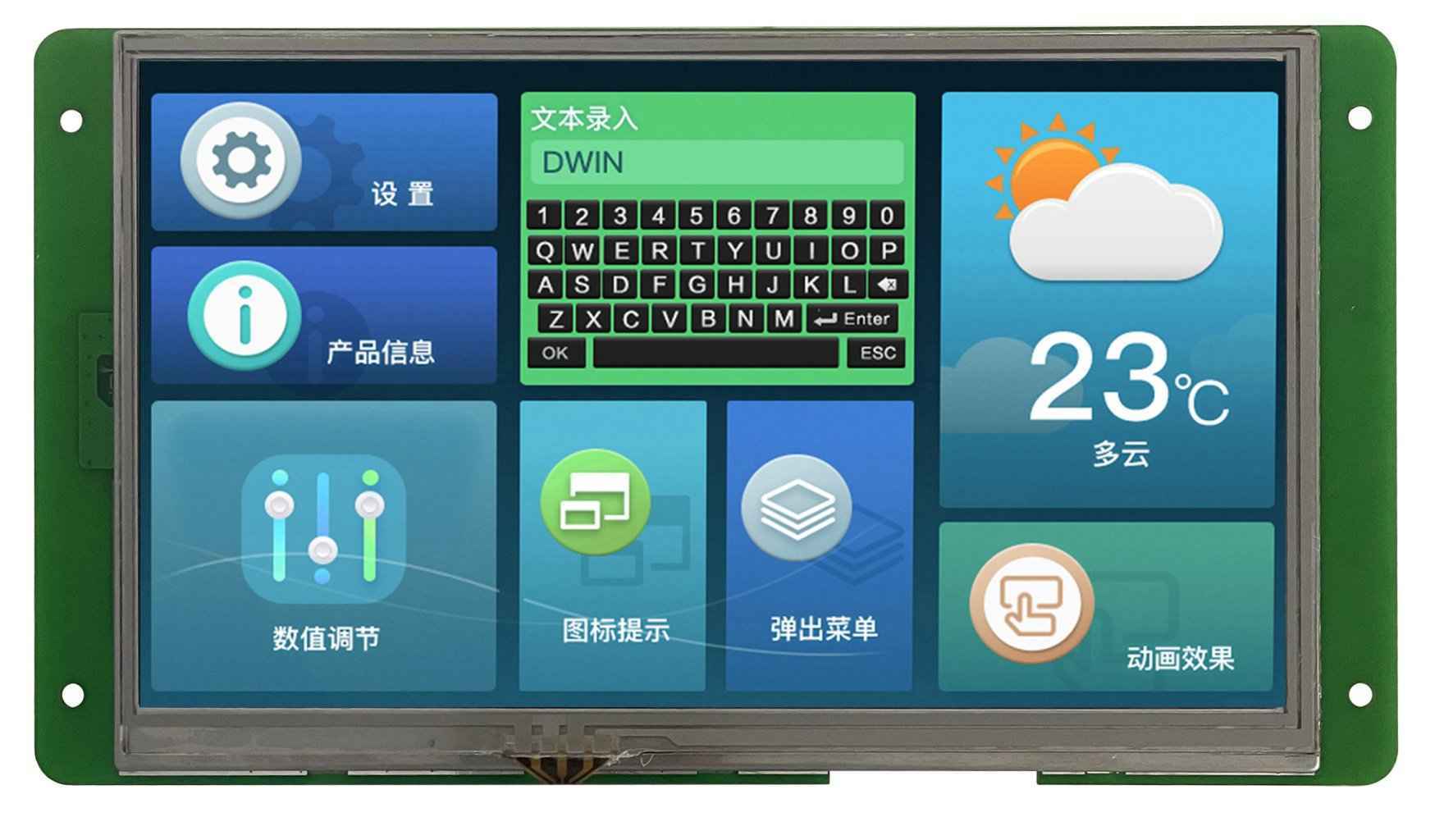

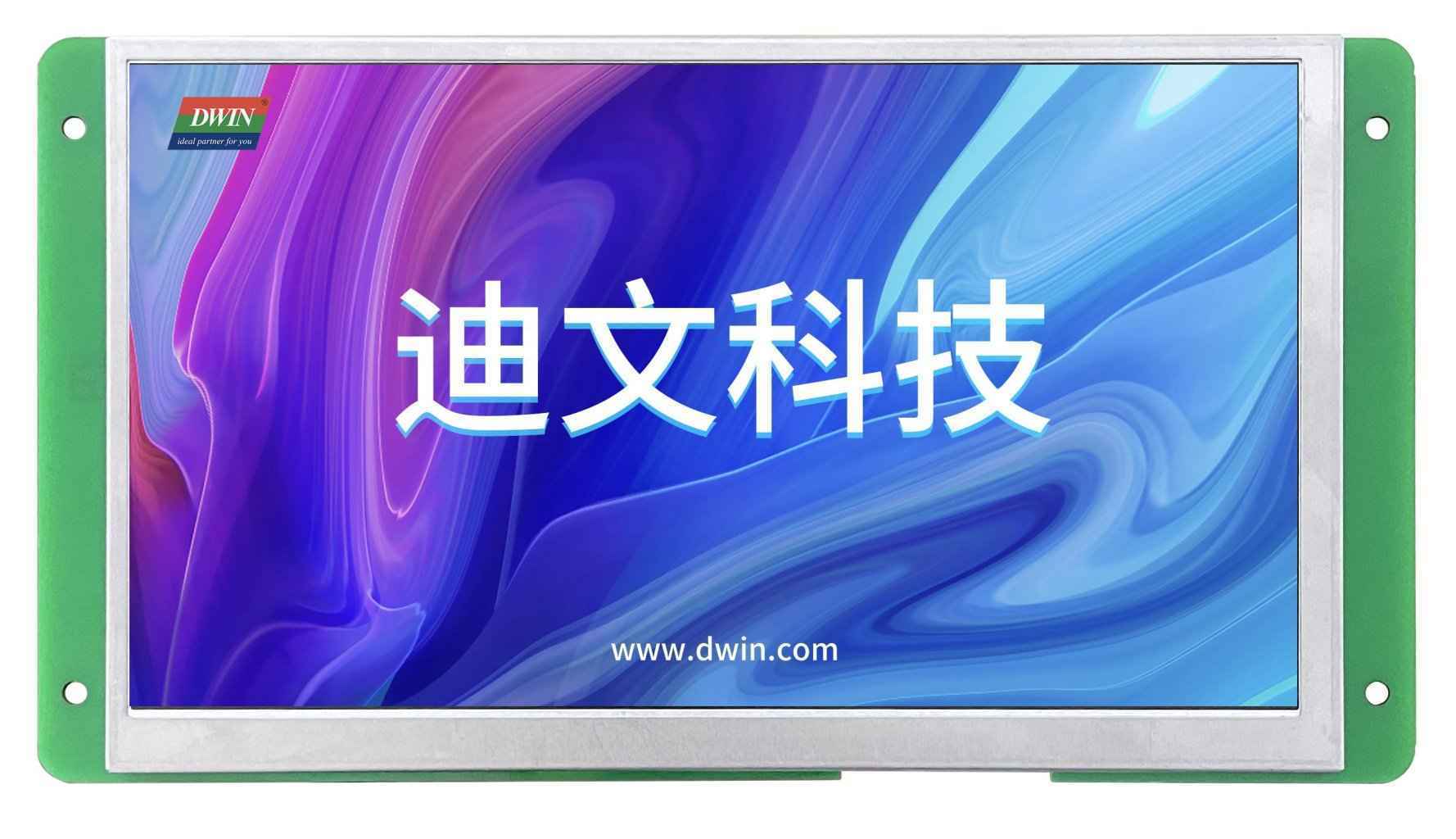

DMG80480T070_09W T5L UART HMI 7" TN ЖК-дисплей промышленного класса

DMG80480T070_09W T5L UART HMI 7" TN ЖК-дисплей промышленного класса

Описание товара:

DMG80480T070_09W

DWIN TN-TFT-LCD 7.0-дюймовый, разрешением 800*480 пикселей, 262К цветов, нормальным углом обзора, яркость WTC/WTR/WN: 810/720/900 nit, защита от ультрафиолета, с конформным покрытием, промышленного класса. Основан на T5L0, работает под управлением системы DGUS II

Сенсорное управление: отсутствует / Резистивное / Емкостное.
Пользовательский интерфейс TTL/RS232; кабель 8Pin_2.0mm.
Загрузка через SD-карту или онлайн-последовательный порт UART, или дополнительные USB и WiFi.
Разработано DWIN DGUS V7.624 GUIs Development, код не требуется.
DGUS Ⅱ/TA(набор инструкций) доступны два режима разработки.
Нормальный угол обзора: 70/70/50/70 (L/R/U/D).
Быстро работающий двухъядерный процессор с графическим интерфейсом и операционной системой 8051.

Описание товара

DWIN T5L UART HMI 7" TN-TFT ЖК-дисплей промышленного класса
DMG80480T070_09W

DWIN TN-TFT-LCD 7.0-дюймовый, разрешение 800*480 пикселей, 262К цветов, нормальный угол обзора, яркость WTC/WTR/WN: 810/720/900 nit, защита от ультрафиолета, с конформным покрытием, промышленного класса. Основан на T5L0, работает под управлением системы DGUS II

DMG80480T070_09WTC

12 (1)

1 (4)

Характеристики

Основные параметры
Степень применения	Индустриальный класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	7.0"
Разрешение	800×480
Срок жизни	≥ 30 000ч
Цветность	262K (262144) 18-bit 6R6G6B	Другие товары
Тип ЖК-дисплея	TN, TFT LCD	Другие товары
Яркость	_WTC: 810нит / _WTR: 720 нит / _WN: 900 нит
Угол обзора（V.A.)	Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Подсветка	LED
Яркость	810 nit
Размеры
Размеры (ШxВxГ), мм	190.5×105.4×16.4
Установочные размеры, мм	166.0(+0.3)×101.2(+0.3)
Размеры (ШxВxГ), мм	190.5×105.4×16.6
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +5В, Подсветка на 240мА VCC = +5В, подсветка выключена 113мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30℃~80℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation

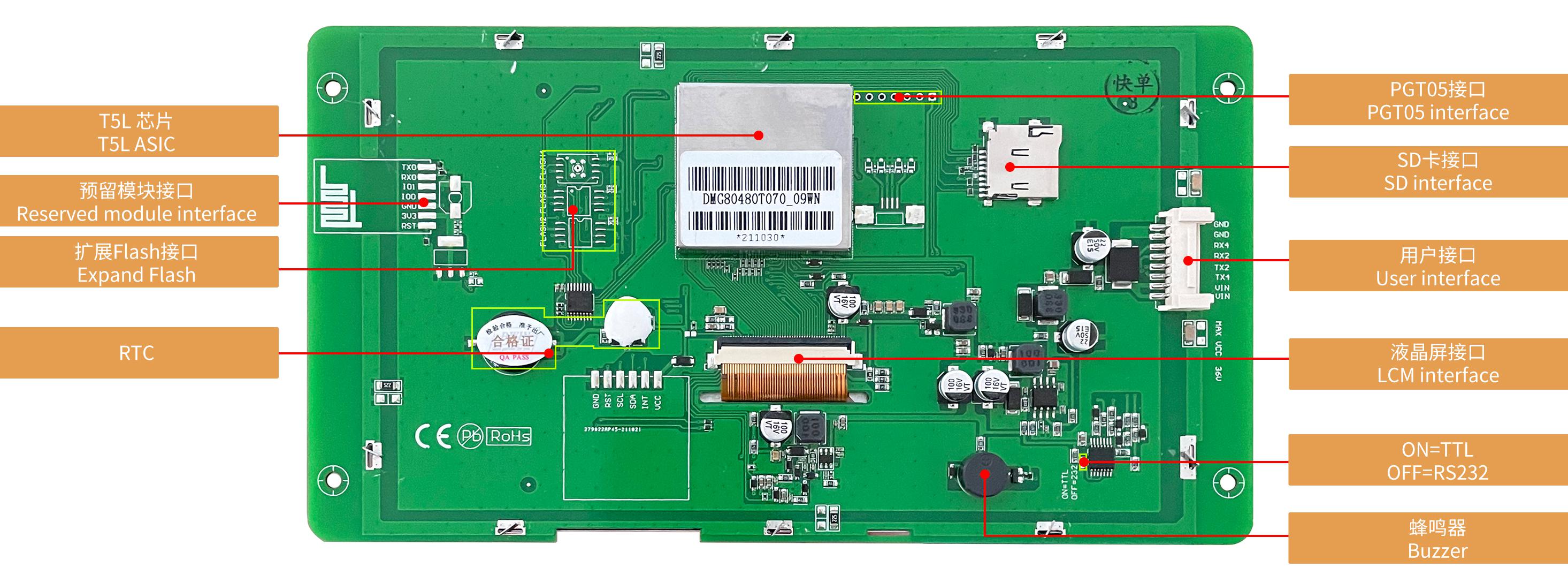

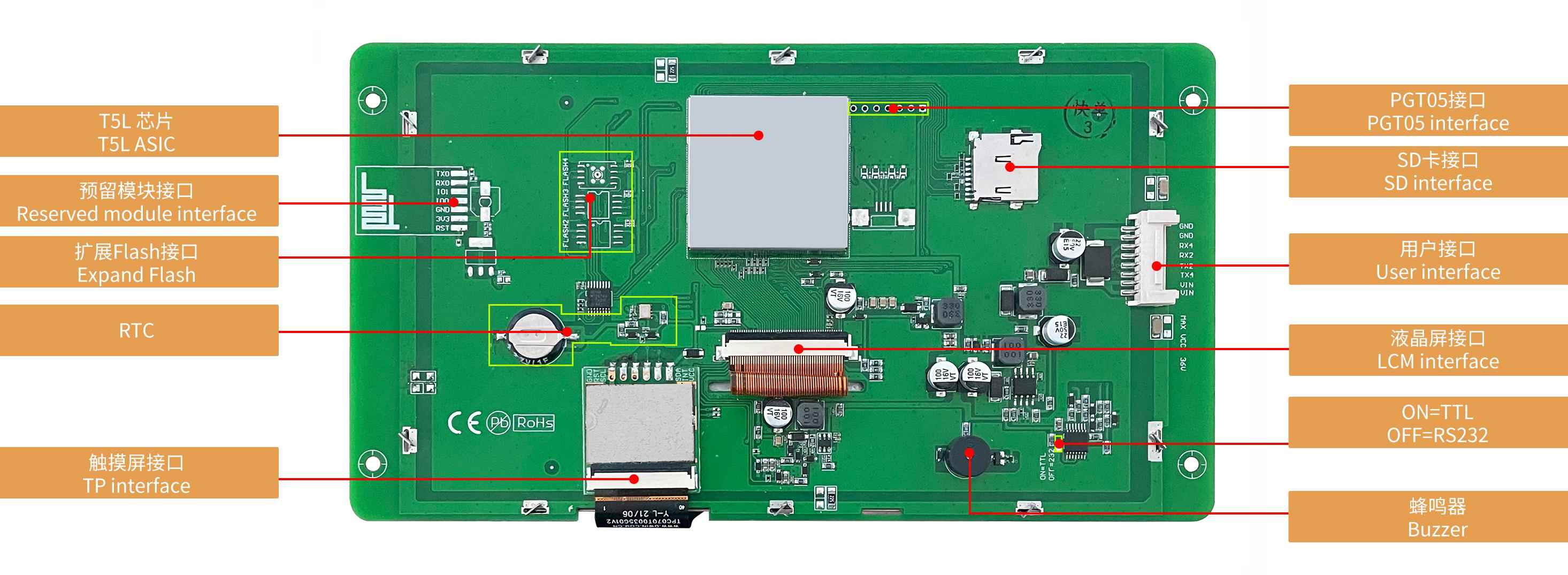

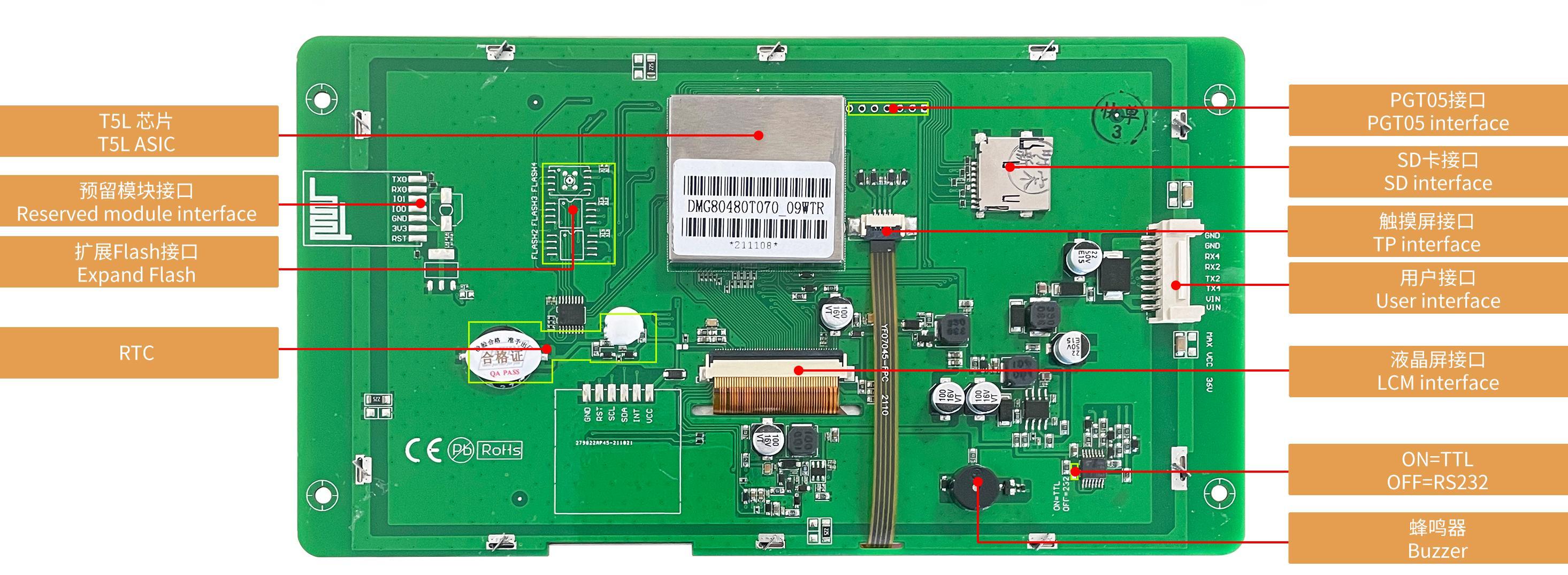

Интерфейс
LCM интерфейс	FCC50_0.5mm, интерфейс RGB
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200
Выходное напряжение	Выход 1: Iвых = 1 мА; 3.0–3.3В Тип. 3.3В. Выход 0: Iвых = -1 мА; 0~0.3В Тип. 0В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4–5.0В Тип. 3.3В. Вход 0: Iin = -1 мА, 0~0.5В

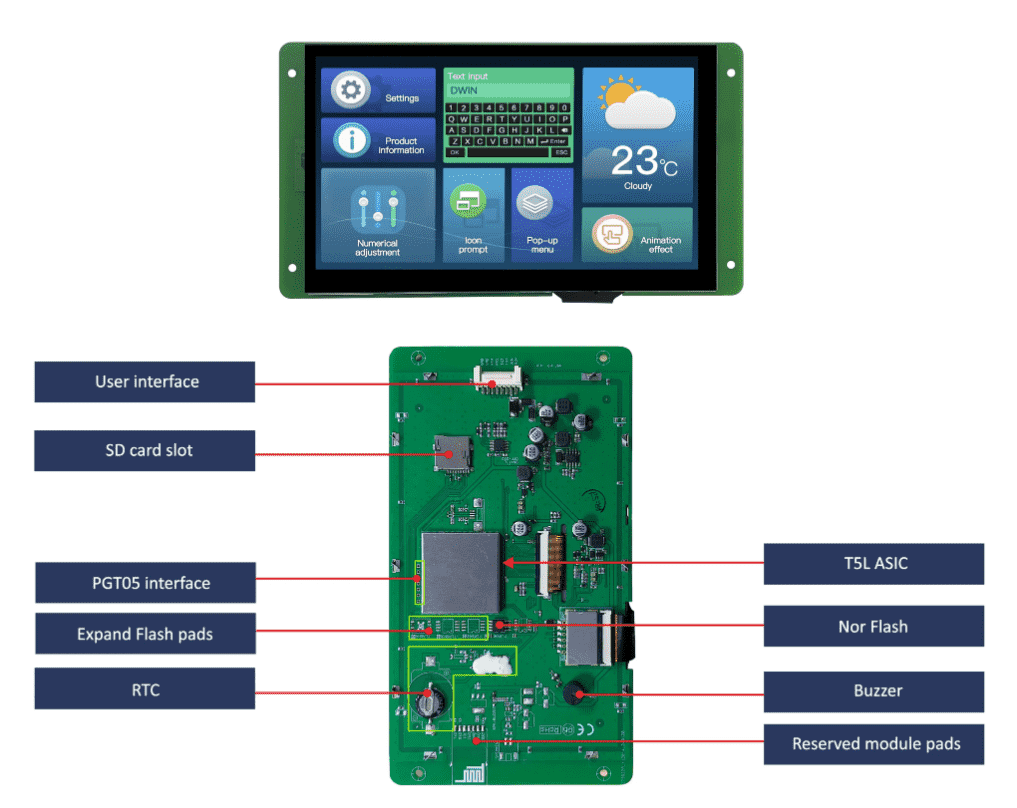

Входной интерфейс	UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
Пользовательский интерфейс	8-контактный 2.0мм, скорость загрузки (типичное значение): 12 КБайт/с UART2: N81 ВКЛ=TTL/CMOS;ВЫКЛ=RS232(RS232 по умолчанию) UART4: N81/E81/O81/N82 4 режима ВКЛ=TTL/CMOS;ВЫКЛ=RS232 (Поддержка после настройки ОС)
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	разъем 8PIN 2.0 Скорость загрузки (типичное значение): 12KByte/sUART2: N81 ВКЛ.=TTL/CMOS; ВЫКЛ. =RS232 (RS232 по умолчанию) UART4: N81/E81/O81/N82 4 режима ВКЛ.= TTL /CMOS; ВЫКЛ. = RS232 (Поддержка после настройки ОС) Аксессуары: Кабель HDL65011, SD-карта
RTC (Super-capacitor)	Суперконденсатор для питания.Точность: 1с/24ч.Он может нормально работать для 30 дней после сбоя питания
Разъем	8Pin_2.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Уровень напряжения UART	Выход 1, Iout = 1 мА; 3.0~3.3 В Типичное значение: 3,3 В
Память
Flash расширение	Расширение до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<10W
Информация об ASIC
ASIC T5L	T5L0
T5L0 ASIC	T5L0 ASIC R&D от DWIN. Отдельное ядро ЦП с графическим интерфейсом, работающее под управлением системы DGUS II
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2021-09-25
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG80480T070_09WTC
