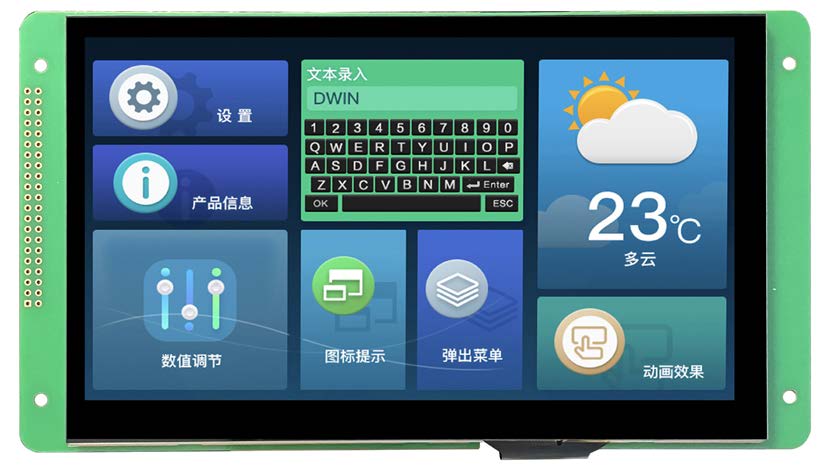

EKT070C DWIN T5L2 UART HMI 7" IPS ЖК-дисплей с оценочной платой разработки и ёмкостным сенсором

EKT070C DWIN T5L2 UART HMI 7" IPS ЖК-дисплей с оценочной платой разработки и ёмкостным сенсором

Описание товара:

EKT070C

На базе T5L2 ASIC 7.0 дюйма, 1024xRGBx600, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

Емкостный сенсорный экран (структура G+G).
Интерфейс TTL, разъем FCC 50Pin-0,5 мм.
Несколько пользовательских интерфейсов (I/Os, CAN, PWM, AD, UARTs) для отладки.
Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6. не требуется навыков программирования.
Двойная система разработки: DGUSⅡ/TA(набор инструкций). [Предварительно установленный DGUSⅡ, переключаемый загрузкой ядра через SD-карту.
Широкий угол обзора IPS: 85/85/85/85 (L/R/U/D).
С двухъядерным графическим интерфейсом и ОС, графическим интерфейсом с богатыми элементами управления, ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или языка KELI C51.

Описание товара

DWUN T5L2 UART HMI 7" IPS-TFT ЖК-дисплей с оценочной платой разработки
EKT070C

На базе T5L2 ASIC 7.0 дюйма, 1024xRGBx600, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUSⅡ

EKT070C

Number	Описание функции
1#	Интерфейс записи SD-карты
2#	Модуль расширения флэш-памяти может расширить 3 модуля флэш-памяти
3#	Интерфейс USB, UART1 опционально
4#	Интерфейс JTAG, подключенный к эмулятору HME05 или подключенный к горелке PGT05 для записи базового встроенного ПО ядра
5#	Площадка со сквозными отверстиями 2,54 мм, выходной интерфейс процессора GUI/OS
6#	Интерфейс источника питания с широким напряжением 6-36В
7#	Емкостный интерфейс сенсорного экрана
8#	Интерфейс ЖК-экрана

Application

app

Function working principle
8 PIN 2.0

Характеристики

Основные параметры
Степень применения	Функциональная плата разработки
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	7.0"
Разрешение	1024×600
Срок жизни	≥ 20 000ч
Яркость	250 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	154.21×85.92
Подсветка	LED
Размеры
Размеры (ШxВxГ), мм	190.5×105.4×18.9
Вес нетто	265
Пользовательский интерфейс и периферия
Периферия	Емкостная сенсорная панель, Зуммер
UI Version	TA / DGUSⅡ (предварительно установленные DGUSⅡ)
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В	6.0~36.0В тип. 12V
Рабочий ток	VCC = +12В, подсветка включена, 280 мА. VCC = +12В, выкл.,100 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~85℃
Рабочая влажность	10%~90% относительной влажности
Interface
FSK Bus	Да
FSK Bus Interface	Контакты 16 FTX и 38 FRX
CAN	Есть
CAN Interface	Контакты 5 CRX и 26 CTX
Интерфейс
Скорость передачи данных	3150~3225600 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	UART1: USB
Пользовательский интерфейс	50Pin-0.5 мм FCC
SD card slot	FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
USB	да	Другие товары
Интерфейс	UART1: USB
Разъем	50Pin-0.5 мм FCC
PGT05 интерфейс	Интерфейс JTAG, подключается к эмулятору HME05 или к PGT05 burner для записи базового встроенного ПО ядра
Память
RAM Memory	128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash расширение	Модуль расширения Flash-памяти может расширяться 3-мя модулями флэш-памяти
Flash память	16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory	512 Кбайт Данные базы данных пользователя сохраняются при выключении питания
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан DWIN. Серийное производство в 2019 году, 1 Мбайт Nor Flash на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить
Версия Datasheet	2021-06-09
Datasheet
Вес и габариты
Ширина (мм)	105.4
Вес (грамм)	265
Прочие
Гарантия	1 год
Страна бренда	Китай
