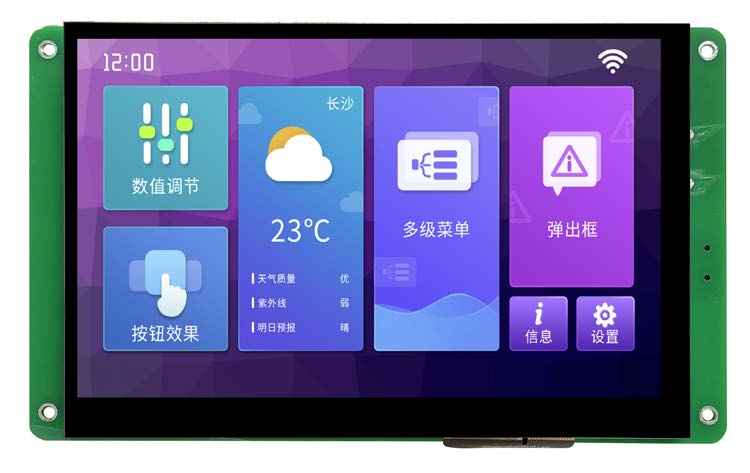

EKT070D DWIN T5L2 UART HMI 7" IPS-TFT ЖК-дисплей с функциональной оценочной платой разработки
EKT070D DWIN T5L2 UART HMI 7" IPS-TFT ЖК-дисплей с функциональной оценочной платой разработки фото 2
DWIN
Товар участвует в акции:
DWIN
Отзывов: 0
Артикул: EKT070D

Описание товара:

EKT070D

На базе T5L ASIC 7.0 дюйма, 1280xRGBx800, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

  • Емкостный сенсорный экран (структура G+G).
  • Интерфейс TTL, соединительный провод FCC 50Pin-0,5 мм, несколько пользовательских интерфейсов для отладки.
  • Загрузка через SD-карту или онлайн-последовательный порт с помощью ИНСТРУМЕНТА DGUS.
  • Угол обзора IPS: 85/85/85/85 (L/R / U / D); свободный угол обзора.
  • Двойная система разработки: DGUS II (графический инструмент со встроенными модулями пользовательского интерфейса)/ TA (набор инструкций).
  • Поддержка емкостной сенсорной панели, зуммера.
  • С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатыми элементами управления. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KEIL C51.
  • Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.

Характеристики:
Все характеристики
Степень применения
Функциональная плата разработки
Диагональ
7.0"
Разрешение
1280×800
Срок жизни
≥ 30 000ч
Яркость
250 nit
Размеры (ШxВxГ), мм
186.4×112.1×21.0
Вес нетто
290
Установочные размеры, мм
169.6x108.2
Периферия
Емкостная сенсорная панель, зуммер
Цветность
16.7M (16777216) 24bit 8R8G8B
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN EKT070D T5L2 UART HMI 7" IPS-TFT ЖК-дисплей с функциональной оценочной платой разработки
EKT070D

На базе T5L ASIC 7.0 дюйма, 1280xRGBx800, 16.7М цветов, IPS-экран CTP, стандартный набор инструкций (TA) / система DGUS II

EKT070D
ASIC Information
T5L2 ASIC Designed by DWIN. Mass production in 2019, 1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times
Display
Color 16.7M（16777216）
Display Area（A.A） 150.8mm (W)×94.6mm (H)
Resolution 1280×800
Backlight LED
Brightness 250nit
Viewing Area 150.8mm (W)×94.6mm (H)
Panel Type IPS
Viewing Angle 85/85/85/85 (L/R/U/D)
Voltage & Current
Power Voltage 6~36V,Typ. 12V
Operation Current VCC = +12V, Backlight on,450mA
VCC = +12V, Backlight off, 150mA
Reliability Test
Working Temperature -20~70℃
Storage Temperature -30~85℃
Working Humidity 10%~90%RH
USB interface YES
Interface
Socket 50Pin-0.5mm FCC
SD slot YES (SDHC/FAT32 Format)
Memory
Flash Space of Font: 4-12Mbytes
Picture Storage:12-4Mbytes
RAM 128Kbytes
Nor Flash 512Kbytes
Peripheral
EKT070D Capacitance touch panel, buzzer
UI Version TA / DGUSⅡ (DGUSⅡ pre-installed)
Packing Capacity & Dimension
Dimension  186.4mm(W) ×112.1mm(H) ×21.0mm(T)
Net Weight 290g

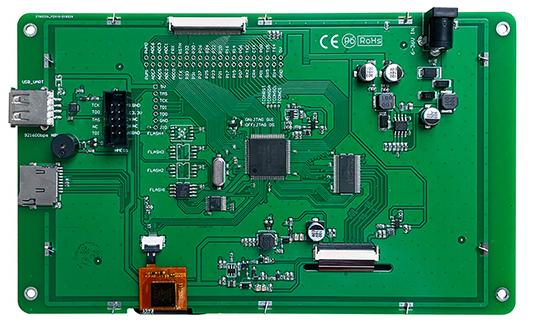

Interface Description
1# 2.54mm through hole pad GUI/OS CPU lead-out interface
2# 6-36V wide voltage power supply interface
3# USB interface, uart1 can be selected
4# SD card burning interface
5# JTAG interface, connected to hme05 emulator or pgt05 burner, used to burn the underlying kernel firmware
6# Flash expansion, three flash modules can be expanded
7# Capacitive touch screen interface
8# LCD interface
External Interface
PIN Definition Description
1# GND Power input
2# RX4 Uart4 data transmission
3# RX5 Uart5 data transmission
4# P01 I / O port
5# CRX Can interface data transmission
6# RX2 Uart2 data transmission
7# P07 I / O port
8# P15 I / O port
9# P17 I / O port
10# P21 I / O port
11# P23 I / O port
12# P25 I / O port
13# P27 I / O port
14# P31 I / O port
15# P33 I / O port
16# FTX System reset input
17# ADC0 FSK transceiver data transmission
18# ADC2 AD input
19# ADC5 AD input
20# ADC7 AD input
21# PWM1 16bit PWM output
Application

1 (3) 1 (4)

  • Previous:
  • Next:

    • Function working principle8 PIN 2.0

    • Характеристики

    Основные параметры
    Степень применения Функциональная плата разработки
    Дисплей
    Диагональ 7.0"
    Разрешение 1280×800 Другие товары
    Срок жизни ≥ 30 000ч
    Яркость 250 nit Другие товары
    Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
    Тип ЖК-дисплея IPS, TFT LCD Другие товары
    Угол обзора（V.A.) Широкий угол обзора, 85/85/85/85 (Л/П/У/Д)
    Поддержка поворота 0°/90°/180°/270° Есть Другие товары
    Область отображения (Active Area, A.A.) 149.76×93.60
    Область просмотра (View Area, V.A.) 150.8×94.6
    Подсветка LED
    Размеры
    Размеры (ШxВxГ), мм 186.4×112.1×21.0
    Вес нетто 290
    Установочные размеры, мм 169.6x108.2
    Пользовательский интерфейс и периферия
    Периферия Емкостная сенсорная панель, зуммер
    UI Version TA / DGUS II (предварительно установленные DGUSⅡ)
    Напряжение и ток
    Напряжение питания 6~36В, тип. 12V
    Рабочий ток VCC = +12В, подсветка включена, 450 мА. VCC = +12В, выкл., 150 мА
    Рабочая среда
    Рабочая температура -20~70℃
    Температура хранения -30~85℃
    Рабочая влажность 10%~90% относительной влажности
    Interface
    FSK Bus Да
    CAN Есть
    Память
    RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
    Flash расширение Расширение вспышки, 3 модуля вспышки могут быть расширены
    Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
    Nor Flash Memory Данные пользовательской базы данных объемом 512 Кбайт сохраняются при выключении питания
    Интерфейс
    Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
    SD Да (SDHC/FAT32 Формат)
    Разъем 50Pin-0.5мм FCC
    USB да Другие товары
    PGT05 интерфейс Интерфейс JTAG, подключенный к эмулятору HME05 или подключенный к PGT05 burner для записи базового встроенного ПО ядра
    Информация об ASIC
    ASIC T5L T5L0
    T5L0 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
    Datasheet
    Datasheet Загрузить
    Версия Datasheet 2021-06-09
    Datasheet
    Вес и габариты
    Высота (мм) 47
    Ширина (мм) 160
    Вес (грамм) 290
    Прочие
    Гарантия 1 год
    Страна бренда Китай
