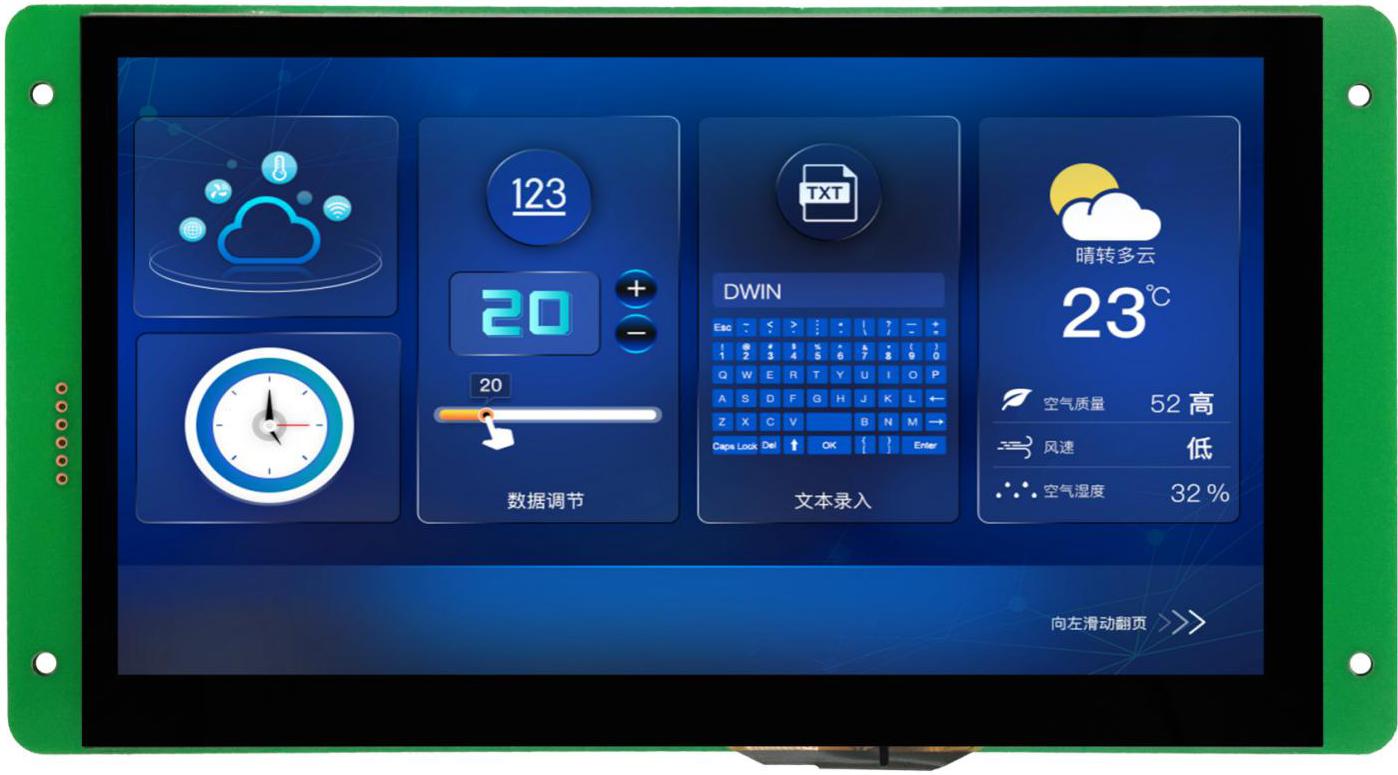

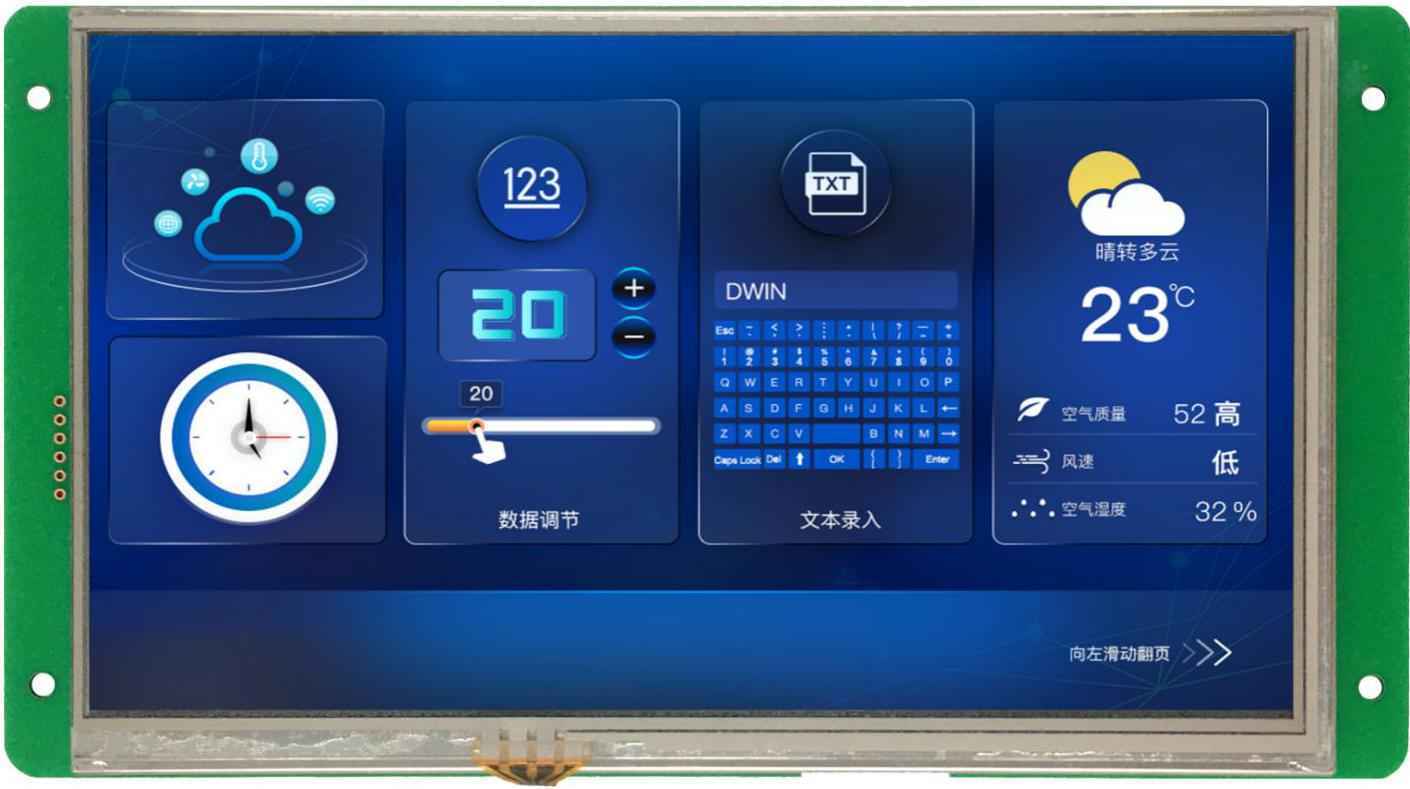

DMG10600C070_03W DWIN T5L2 UART HMI 7" IPS ЖК-дисплей коммерческого класса

DMG10600C070_03W DWIN T5L2 UART HMI 7" IPS ЖК-дисплей коммерческого класса

Описание товара:

DMG10600C070_03W

ASIC T5L2 IPS-TFT-LCD 7.0 дюйма, разрешение 1024*600 пикселей, 16.7М цветов, широкий угол обзора, коммерческого класса

Сенсорная панель: Отсутствует / Резистивная / Емкостная.
UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232;UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232; Разъем 10Pin_1.0mm FCC.
Способы загрузки: через SD-карту или онлайн-последовательный порт.
Основан на T5L2, работает под управлением системы DGUS II.
Простой в использовании графический интерфейс DWIN DGUS V7.6 Development.no требуются навыки программирования.
Двойная система разработки: DGUSⅡ/TA (набор инструкций).
ЖК-дисплей: IPS Угол обзора: 85/85/85/85 (L/R/U/D).
С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатыми элементами управления. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KEIL C51.

Описание товара

DWIN T5L2 UART HMI 7" IPS-TFT ЖК-дисплей коммерческого класса
DMG10600C070_03W

ASIC T5L2 IPS-TFT-LCD 7.0 дюйма, разрешение 1024*600 пикселей, 16.7М цветов, широкий угол обзора, коммерческий сорт. Основан на T5L2, работает под управлением системы DGUS II

DMG10600C070_03WTC
10pin

1 (4)
1 (5)

Function working principle
8 PIN 2.0

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	7.0"
Разрешение	1024×600
Срок жизни	≥ 20 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	_WTC: 270 нит / _WTR: 250 нит / _WN: 300 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	154.20×85.90
Подсветка	LED
Яркость	270 nit
Размеры
Установочные размеры, мм	166.20 (+0.3)×101.50 (+0.3)
Размеры (ШxВxГ), мм	190.50×105.40×13.60
Пользовательский интерфейс и периферия
Периферия	DMG10600C070_03WTC Емкостная сенсорная панель, зуммер, модуль WIFI_10, RTC (не приваривается) / DMG10600C070_03WTR Резистивная сенсорная панель, зуммер, модуль WIFI_10, зарезервированная линия RTC (не приварена) / DMG10600C070_03WN Зуммер, модуль WIFI_10, зарезервированная линия RTC (не приварена)
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Напряжение и ток
Напряжение питания, В	4.5~5.5
Напряжение питания, тип.	5V	Другие товары
Рабочий ток	VCC = +5В, подсветка включена, 500 мА. VCC = +5В, выкл., 120 мА
Рабочая среда
Рабочая температура	-10~60℃
Температура хранения	-20~70℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test	Power supply ±1KV; 100KHz Normal operation

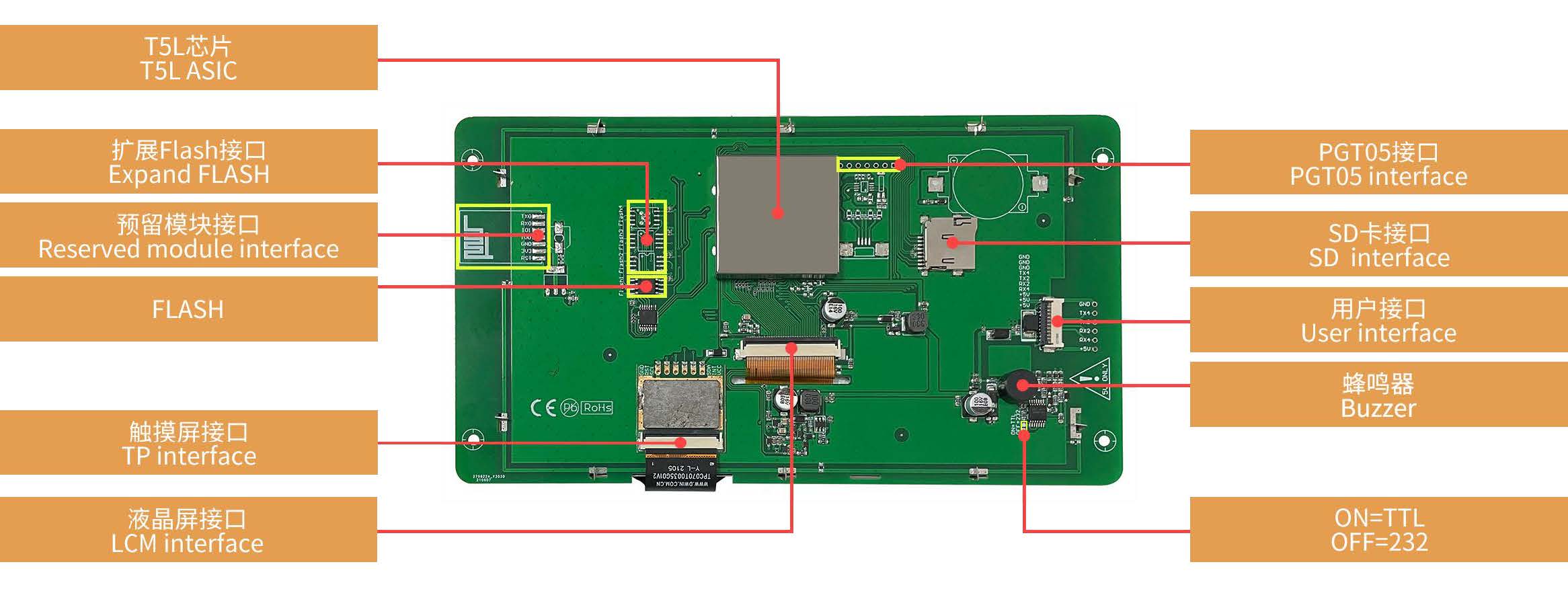

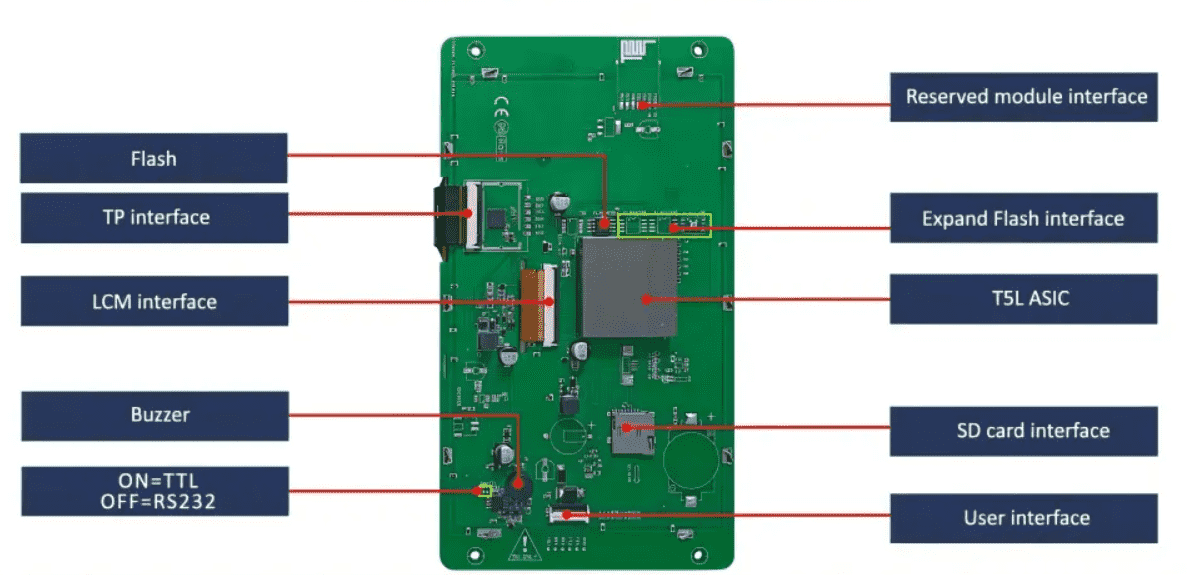

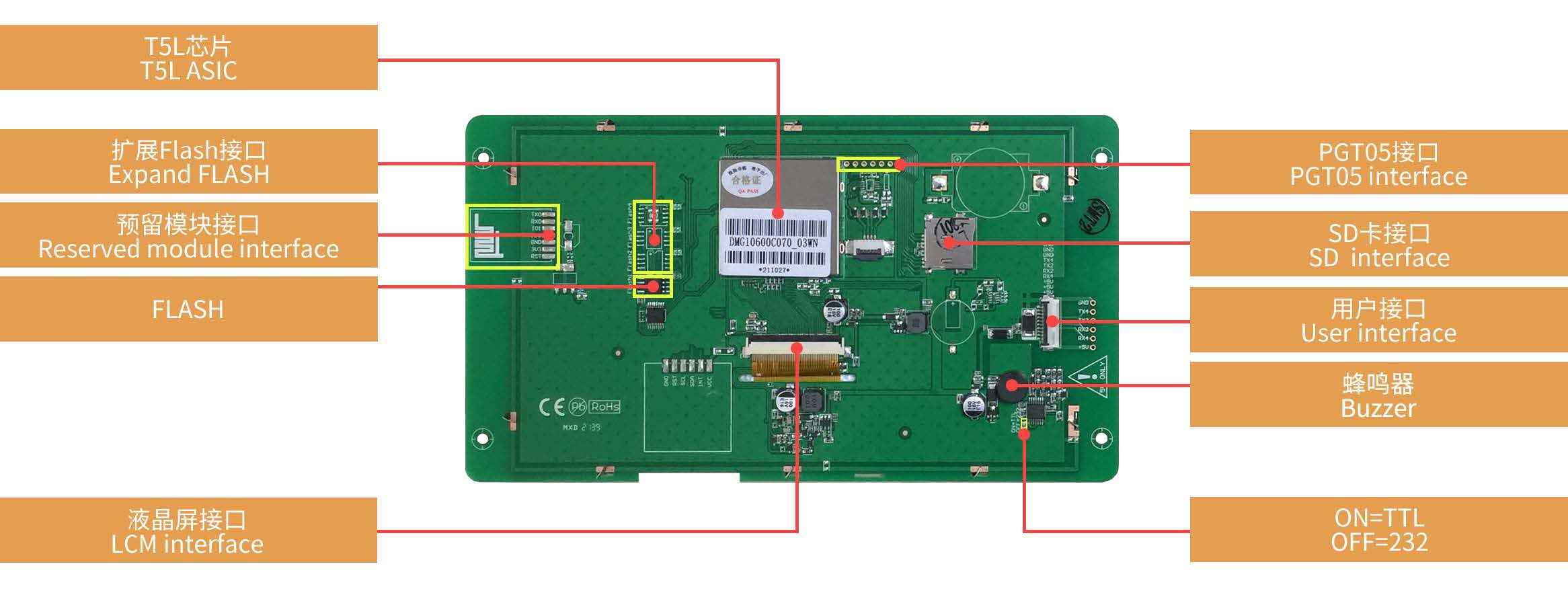

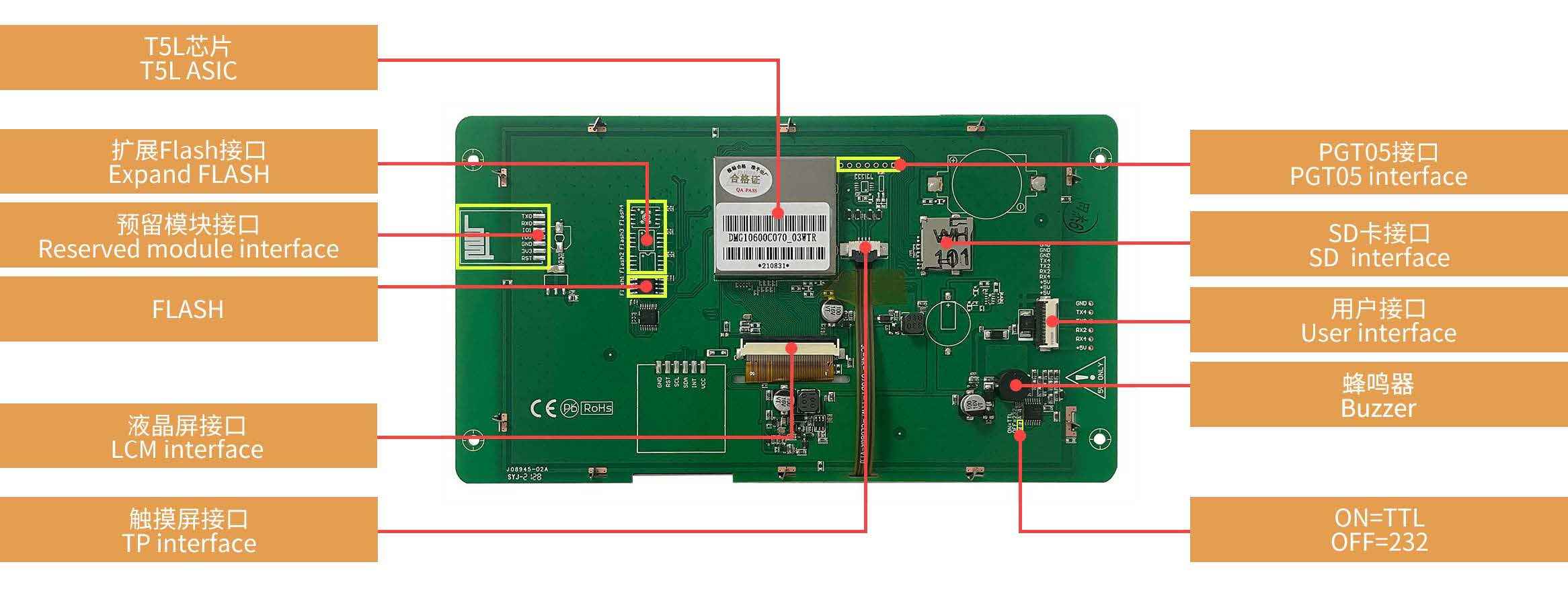

Интерфейс
LCM интерфейс	FPC50_0.5mm, интерфейс RGB
RTP интерфейс	4Pin_1.0mm
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4–5.0В. Вход 0: Iвх = -1 мА, 0~0.5В
Входной интерфейс	UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
Пользовательский интерфейс	Разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)
Разъем	10Pin_1.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Память
Flash расширение	Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2021-11-04
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG10600C070_03WTC
В наличии в России	Да
