19.сен.2023

[Award-winning case] Интеллектуальная система контроля корма для кошек

——From DWIN Developer Forum

В этом выпуске мы представим вам отмеченный наградами проект с открытым исходным кодом на форуме разработчиков DWIN: Интеллектуальная система контроля корма для кошек.

Инженеры использовали интеллектуальный экран DWIN для контроля температуры, влажности и оставшегося количества кошачьего корма, а также для сохранения записей о поедании кошачьей еды. Они также разработали уникальный набор пользовательского интерфейса в стиле рисования тушью, а также эффект щелчка чернилами при прикосновении пальца, чтобы улучшить визуальное восприятие сенсорной обратной связи.

Введение:

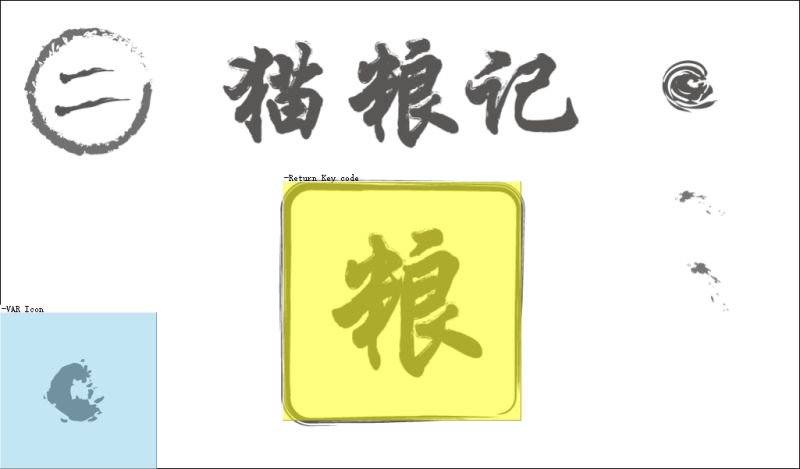

1. Графический материал пользовательского интерфейса

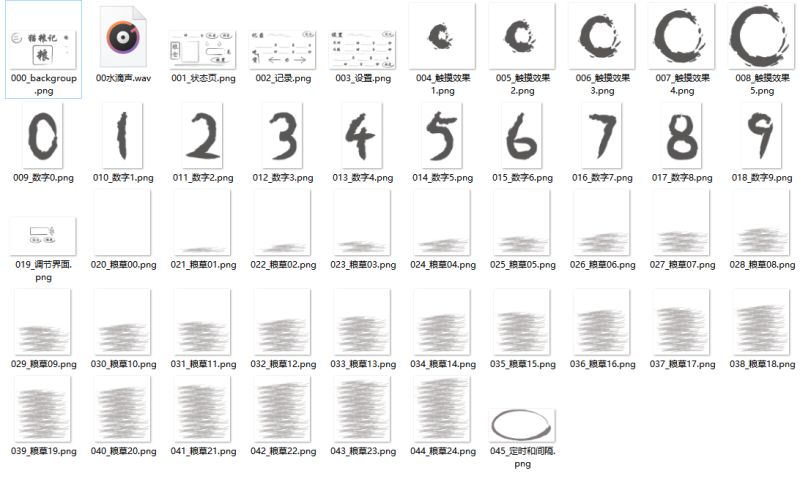

Интеллектуальный экран DWIN завершает разработку пользовательского интерфейса на основе изображений, аудио и других материалов, которые необходимо заранее подготовить в соответствии с содержимым экрана.

2. Разработка интерфейса

Программное обеспечение DGUS восстанавливает эффект пользовательского интерфейса посредством наложения слоев, объединяет подготовленные материалы в полную картину в программном обеспечении DGUS и настраивает функции отображения и сенсорного управления.

3. Реализуйте эффекты кликов и звуковые эффекты.

Положение касания достигается с помощью программы 51, эффект нажатия следует за движением пальца, а также достигается звуковой эффект сопровождения клавиш.

(1) Определите код местоположения касания и воспроизведите звук:

void TouchDetect()

{

u16 Va[3] = 0;

u8 i = 0;

for(i = 0;i < 3;i++)

{

Va[i] = Read_Dgus(0x0016 + i);

if(Va[0] == 0x5A01)

{

}

else

{

break;

}

if(i != 0) //First click to enter

{

u16 play[2] = {0x0001, 0x4000};

touchAnimationFlag = 1;

touchAnimationCnt = 0;

touchPosX = Va[1];

touchPosY = Va[2];

write_dgus_vp(0x00A0, play, 2);

}

(2) Код для отображения сенсорного эффекта выглядит следующим образом:

void TouchStart()

{

if(touchAnimationFlag == 1)

{

if(touchAnimationCnt == 0)

{

Write_Dgus(0x5011, touchPosX - 100);

Write_Dgus(0x5012, touchPosY - 100);

}

Write_Dgus(0x5000, touchAnimationCnt);

touchAnimationCnt++;

if(touchAnimationCnt == 6)

{

touchAnimationFlag = 0;

Write_Dgus(0x5011, 1024);

Write_Dgus(0x5012, 600);

}

4. Следующим шагом является установка соответствующих параметров на экране, а затем передача данных в контроллер корма для кошек через ESP32 для реализации функции автоматической подачи корма для кошек. Конкретный код выглядит следующим образом:

//Get button status

void get_key_status()

{

int i = 0;

//u16 Va=Read_Dgus(addr);

u16 Va=Read_Dgus(0x1000);

if(Va != 0x0000)

{

//Status page

if(Va == 0x0103) //Place the number of g

{

u16 switchpage[2] = {0x5A01, 19};

setNum = placeGramNum;

backPage = 1; //Return to status page

Write_Dgus(0x4000 + 0, setNum % 10);

Write_Dgus(0x4000 + 2, setNum / 10 % 10);

Write_Dgus(0x4000 + 4, setNum / 100 % 10);

Write_Dgus(0x4000 + 6, setNum / 1000 % 10);

write_dgus_vp(0x0084, switchpage, 2);

}

else if(Va == 0x0102)

{

OneSendData3(placeGramNum); //Place cat foodonce

}

else if(Va == 0x0101) //Setting page

{

u16 switchpage[2] = {0x5A01, 3};

for(i = 0;i < 6;i++)

{

if(i == 0)

{

Write_Dgus(0x3070 + i * 0x10 + 0, currentTime[i] % 10);

Write_Dgus(0x3070 + i * 0x10 + 2, currentTime[i] / 10 % 10);

Write_Dgus(0x3070 + i * 0x10 + 4, currentTime[i] / 100 % 10);

Write_Dgus(0x3070 + i * 0x10 + 6, currentTime[i] / 1000 % 10);

}

else

{

Write_Dgus(0x3070 + i * 0x10 + 0, currentTime[i] % 10);

Write_Dgus(0x3070 + i * 0x10 + 2, currentTime[i] / 10 % 10);

}

write_dgus_vp(0x0084, switchpage, 2); //Enter the settings page

}

else if(Va == 0x0100) //Record page

{

u16 switchpage[2] = {0x5A01, 2};

for(i = 0;i < 6;i++)

{

if(i == 0)

{

Write_Dgus(0x2000 + i * 0x10 + 0, eatFeedList[0][i] % 10);

Write_Dgus(0x2000 + i * 0x10 + 2, eatFeedList[0][i] / 10 % 10);

Write_Dgus(0x2000 + i * 0x10 + 4, eatFeedList[0][i] / 100 % 10);

Write_Dgus(0x2000 + i * 0x10 + 6, eatFeedList[0][i] / 1000 % 10);

}

else

{

Write_Dgus(0x2000 + i * 0x10 + 0, eatFeedList[0][i] % 10);

Write_Dgus(0x2000 + i * 0x10 + 2, eatFeedList[0][i] / 10 % 10);

}

write_dgus_vp(0x0084, switchpage, 2); //Enter record page

}

//Record page

else if(Va == 0x0201) //Record page previous page

{

if(lookEatCnt > 0)

{

lookEatCnt--;

for(i = 0;i < 6;i++)

{

if(i == 0)

{

Write_Dgus(0x2000 + i * 0x10 + 0, eatFeedList[lookEatCnt][i] % 10);

Write_Dgus(0x2000 + i * 0x10 + 2, eatFeedList[lookEatCnt][i] / 10 % 10);

Write_Dgus(0x2000 + i * 0x10 + 4, eatFeedList[lookEatCnt][i] / 100 % 10);

Write_Dgus(0x2000 + i * 0x10 + 6, eatFeedList[lookEatCnt][i] / 1000 % 10);

}

else

{

Write_Dgus(0x2000 + i * 0x10 + 0, eatFeedList[lookEatCnt][i] % 10);

Write_Dgus(0x2000 + i * 0x10 + 2, eatFeedList[lookEatCnt][i] / 10 % 10);

}

else if(Va == 0x0202) //Record page next page

{

if(lookEatCnt < eatCnt - 1)

{

lookEatCnt++;

for(i = 0;i < 6;i++)

{

if(i == 0)

{

Write_Dgus(0x2000 + i * 0x10 + 0, eatFeedList[lookEatCnt][i] % 10);

Write_Dgus(0x2000 + i * 0x10 + 2, eatFeedList[lookEatCnt][i] / 10 % 10);

Write_Dgus(0x2000 + i * 0x10 + 4, eatFeedList[lookEatCnt][i] / 100 % 10);

Write_Dgus(0x2000 + i * 0x10 + 6, eatFeedList[lookEatCnt][i] / 1000 % 10);

}

else

{

Write_Dgus(0x2000 + i * 0x10 + 0, eatFeedList[lookEatCnt][i] % 10);

Write_Dgus(0x2000 + i * 0x10 + 2, eatFeedList[lookEatCnt][i] / 10 % 10);

}

//Setting page

else if(Va == 0x0302)

{

if(timeMode == 1)

{

timeMode = 0;

Write_Dgus(0x3A12, 139);

}

else if(Va == 0x0303)

{

if(timeMode == 0)

{

timeMode = 1;

Write_Dgus(0x3A12, 242);

}

else if(Va >= 0x0304 && Va <= 0x0309)

{

u16 switchpage[2] = {0x5A01, 19};

backPage = 3;

backNum = Va;

setNum = timrIntervalHour[Va - 0x0304];

Write_Dgus(0x4000 + 0, setNum % 10);

Write_Dgus(0x4000 + 2, setNum / 10 % 10);

Write_Dgus(0x4000 + 4, setNum / 100 % 10);

Write_Dgus(0x4000 + 6, setNum / 1000 % 10);

write_dgus_vp(0x0084, switchpage, 2);

}

else if(Va >= 0x030A && Va <= 0x030F)

{

u16 switchpage[2] = {0x5A01, 19};

backPage = 3;

backNum = Va;

setNum = currentTime[Va - 0x030A];

Write_Dgus(0x4000 + 0, setNum % 10);

Write_Dgus(0x4000 + 2, setNum / 10 % 10);

Write_Dgus(0x4000 + 4, setNum / 100 % 10);

Write_Dgus(0x4000 + 6, setNum / 1000 % 10);

write_dgus_vp(0x0084, switchpage, 2);

}

//Adjust data page

else if(Va == 0x0400) //Confirm

{

u16 switchpage[2] = {0x5A01, 0x0000};

switchpage[1] = backPage;

if(backPage == 1) //Return to status page

{

placeGramNum = setNum;

Write_Dgus(0x1140 + 0, placeGramNum % 10);

Write_Dgus(0x1140 + 2, placeGramNum / 10 % 10);

}

else if(backPage == 3)

{

if(backNum >= 0x0304 && backNum <= 0x0309)

{

u16 select = 0;

select = (backNum - 0x0304) * 0x10;

timrIntervalHour[backNum - 0x0304] = setNum;

Write_Dgus(0x3010 + select + 0, setNum % 10);

Write_Dgus(0x3010 + select + 2, setNum / 10 % 10);

}

else if(backNum >= 0x030A && backNum <= 0x030F)

{

u16 select = 0;

select = (backNum - 0x0304) * 0x10;

currentTime[backNum - 0x030A] = setNum;

if(backNum == 0x030A)

{

Write_Dgus(0x3010 + select + 0, setNum % 10);

Write_Dgus(0x3010 + select + 2, setNum / 10 % 10);

Write_Dgus(0x3010 + select + 4, setNum / 100 % 10);

Write_Dgus(0x3010 + select + 6, setNum / 1000 % 10);

}

else

{

Write_Dgus(0x3010 + select + 0, setNum % 10);

Write_Dgus(0x3010 + select + 2, setNum / 10 % 10);

}

write_dgus_vp(0x0084, switchpage, 2);

}

else if(Va == 0x0401) //Back

{

u16 switchpage[2] = {0x5A01, 0x0000};

switchpage[1] = backPage;

write_dgus_vp(0x0084, switchpage, 2);

}

else if(Va == 0x0402) //Numerical increase

{

setNum++;

Write_Dgus(0x4000 + 0, setNum % 10);

Write_Dgus(0x4000 + 2, setNum / 10 % 10);

Write_Dgus(0x4000 + 4, setNum / 100 % 10);

Write_Dgus(0x4000 + 6, setNum / 1000 % 10);

}

else if(Va == 0x0403) //Numerical decrease

{

if(setNum > 0)

setNum--;

Write_Dgus(0x4000 + 0, setNum % 10);

Write_Dgus(0x4000 + 2, setNum / 10 % 10);

Write_Dgus(0x4000 + 4, setNum / 100 % 10);

Write_Dgus(0x4000 + 6, setNum / 1000 % 10);

}

Write_Dgus(0x1000, 0);

}

Время публикации: Sep-19-2023
