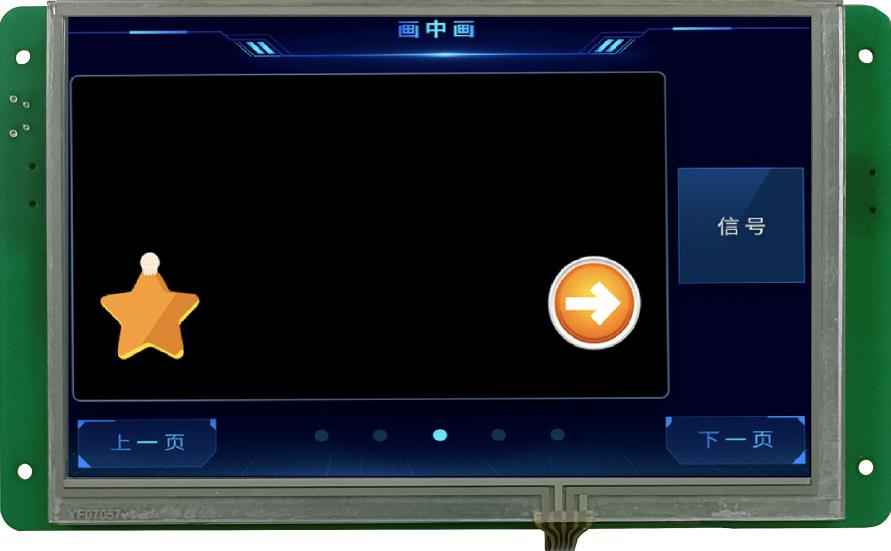

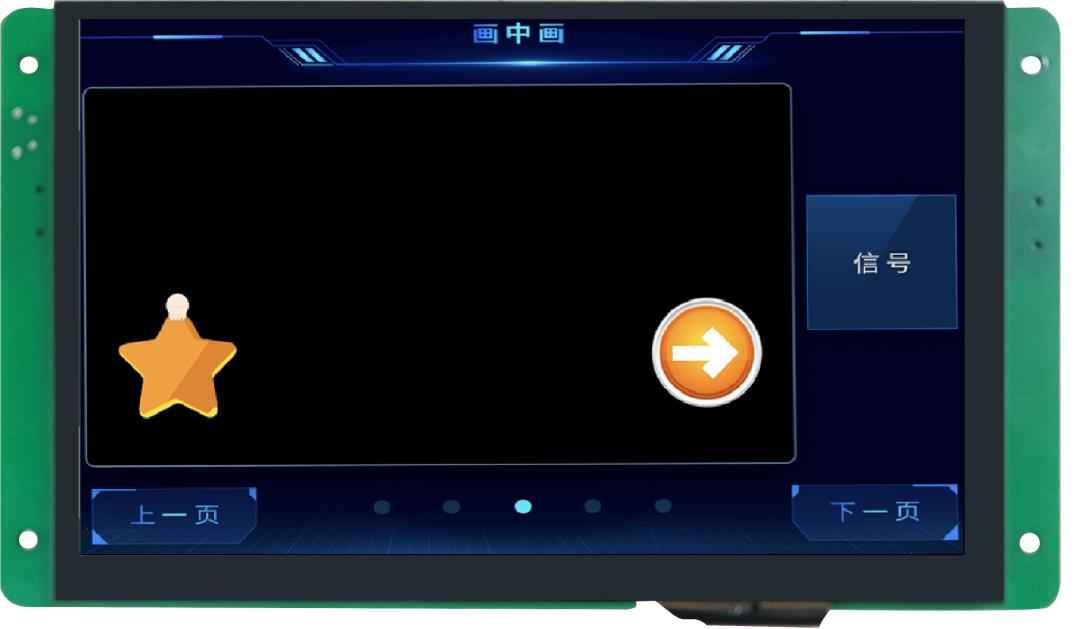

DT322X220034Z240201M/N/O 7.0" аналоговый IPS видеоэкран 1280*800

Диагональ [Дисплей]

7.0"

Разрешение [Дисплей]

1280×800

Срок жизни [Дисплей]

≥ 20 000ч

Яркость [Дисплей]

250 nit

Защитное покрытие [Основные параметры]

Есть

Установочные размеры, мм [Размеры]

166.64 (+0.3mm)×101.83 (+0.3mm)

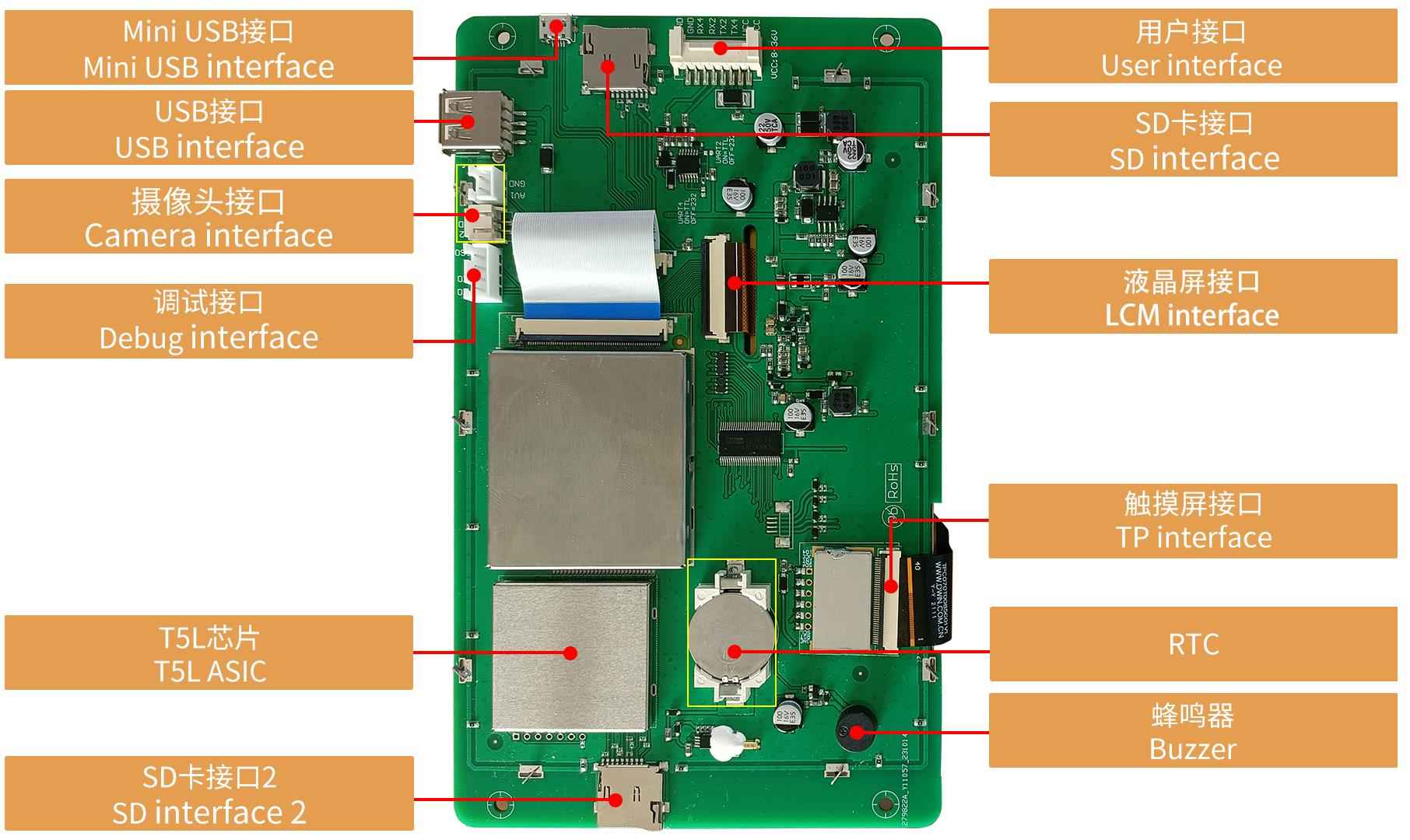

Периферия [Пользовательский интерфейс и периферия]

DT322X220034Z240201N (CTP), интерфейс камеры и отладки, зуммер / DT322X220034Z240201O (RTP), интерфейс камеры и отладки, зуммер / DT322X220034Z240201M No touch

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)

Область отображения (Active Area, A.A.) [Дисплей]

149.76 (W) ×93.60 (H)

Подсветка [Дисплей]

VCC = +12 В, вкл. 440mA VCC=12V, max backlig, выкл.: 160 мА VCC=12V, backlight off

Структура [Сенсорные параметры]

Структура G+G с поверхностным покрытием из закаленного стекла

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

6~36 В

Рабочий ток [Напряжение и ток]

VCC = +12 В, подсветка включена: 240 мА

Рабочая температура [Рабочая среда]

-20~70℃

Температура хранения [Рабочая среда]

-30~80℃

Рабочая влажность [Рабочая среда]

10%~90%относительной влажности

LCM интерфейс [Интерфейс]

FPC50 0.5mm, RGB interface

RTP интерфейс [Интерфейс]

Интерфейс FCC 4Pin_1.0mm

CTP интерфейс [Интерфейс]

FPC6_0.5mm, интерфейс IIC

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с, типовое значение 115200 бит/с

Пользовательский интерфейс [Интерфейс]

UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)

Flash память [Память]

16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

Интерфейс [Интерфейс]

UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (RS232 по умолчанию RS232_UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)

RTC (Super-capacitor) [Интерфейс]

Кнопочная ячейка для питания.Точность: ± 20 частей на миллион при 25 ℃

Разъем [Интерфейс]

8Pin_2.0mm

Формат данных [Интерфейс]

UART2: N81 UART4: N81/E81/O81/N82 4 modes (OS configuration)

Номинальная мощность [Электрические характеристики]

<10W

Динамик [Интерфейс]

2Pin_ 2,0 мм внешний громкоговоритель

Интерфейс динамика [Интерфейс]

2Pin_ 2.0mm external loudspeaker

Тип интерфейса [Электрические характеристики]

RGB

Видео [Видео]

https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c32edcd8d254232.mp4

ASIC T5L [Информация об ASIC]

T5L2

T5L2 ASIC [Информация об ASIC]

ASIC собственной разработки DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз.

Datasheet [Datasheet]

ЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2024-05-28

Гарантия

1 год

Страна бренда

Китай

Дополнительные характеристики

Вес логистики: 1.000 / Размер логистики - длина (см): 25 / Размер логистики - ширина (см): 20 / Размер логистики - высота (см): 8

• DT322X220034Z240201N.pdf — Размер 1501.2Кб

• DT322X220034Z240201O.pdf — Размер 1449Кб
