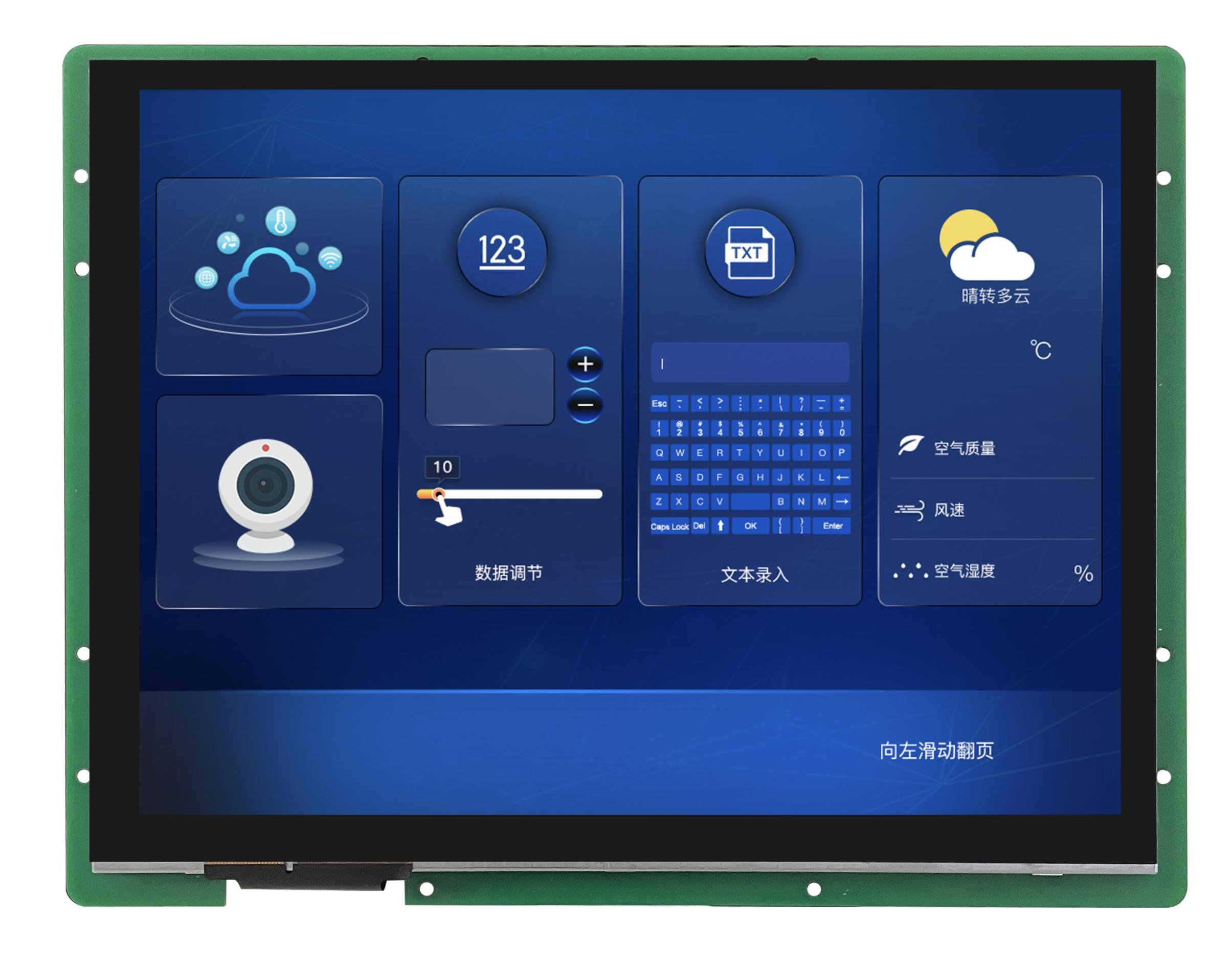

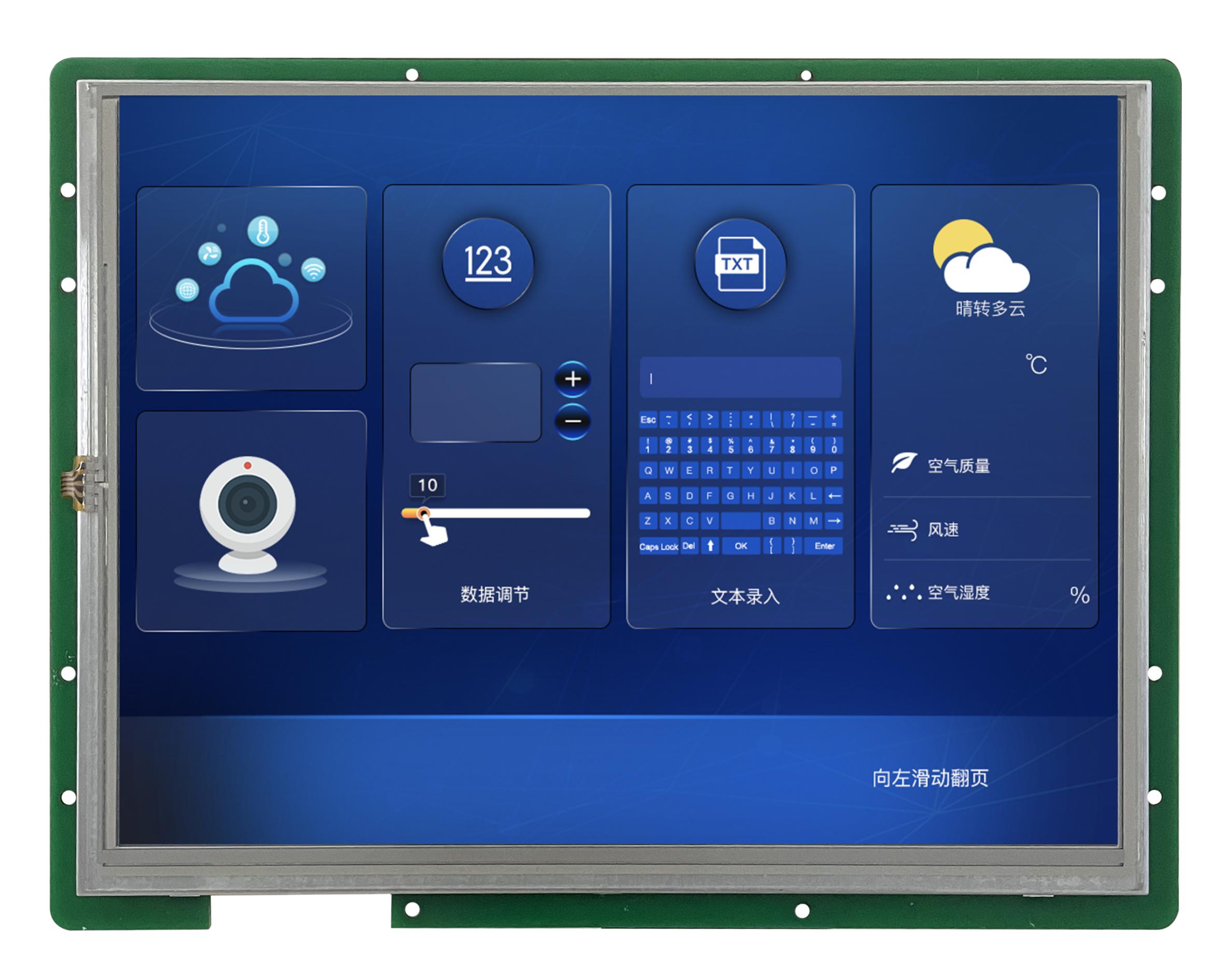

DMG10768T104_26W DWIN T5L2 HMI 10.4" ЖК-дисплей с шиной FSK промышленного класса
13 105.07 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WTR
-
WN
-
-
Рассчитать доставку
- DMG10768T104_26W DWIN T5L2 HMI 10.4" ЖК-дисплей с шиной FSK 1024xRGBx768 промышленного класса.
- Основан на T5L2, работает под управлением системы DGUS II промышленного класса.
- 10.4-дюйм, 1024*768 Разрешение в пикселях.
- Экран решения для камеры шины FSK.
- Доступен емкостный/резистивный/без сенсорного экрана.
- Поддерживается воспроизведение видео, музыки.
- Интерфейс камеры FSK: разъем RCA-AV или разъем 2Pin_5.08mm.
- Поддержка динамика, воспроизведения музыки, USB-камеры, воспроизведения видео, звукового сигнала.
DWIN T5L2 HMI 10.4" ЖК-дисплей с шиной FSK 1024xRGBx768 промышленного класса
DMG10768T104_26W
| T5L2 ASIC |
Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. |
| Color | 16.7M colors |
| LCD Type | IPS |
| Viewing Angle | Wide viewing angle, 85°/85°/85°/85°（L/R/U/D） |
| Display Area（A.A） | 211.20mm (W)×158.40mm (H) |
| Resolution | 1024*768 |
| Backlight | LED |
| Brightness |
DMG10768T104_26WTC: 250nit DMG10768T104_26WTR: 250nit DMG10768T104_26WN: 300nit |
Touch Parameters
| Type | CTP (Capacitive touch panel) |
| Stucture | G+G structure with surface cover of tempered glass |
| Touch Mode | Support point touch and drag |
| Sureface Hardness | 6H |
| Light Transmittance | Over 90% |
| Lift | Over 1,000,000 times touch |
| Type | RTP (Resistive touch panel) |
| Stucture | ITO film + ITO glass |
| Touch Mode | Support point touch and drag |
| Sureface Hardness | 3H |
| Light Transmittance | Over 80% |
| Lift | Over 1,000,000 times touch |
Voltage & Current
| Power Voltage | 6~36V |
| Operation Current | VCC = +12V, Backlight on: 460mA |
| VCC = +12V, Backlight off: 170mA |
Reliability Test
| Working Temperature | -20~70℃ |
| Storage Temperature | -30~80℃ |
| Working Humidity | 10%~90%RH |
| Conformal coating | Yes |

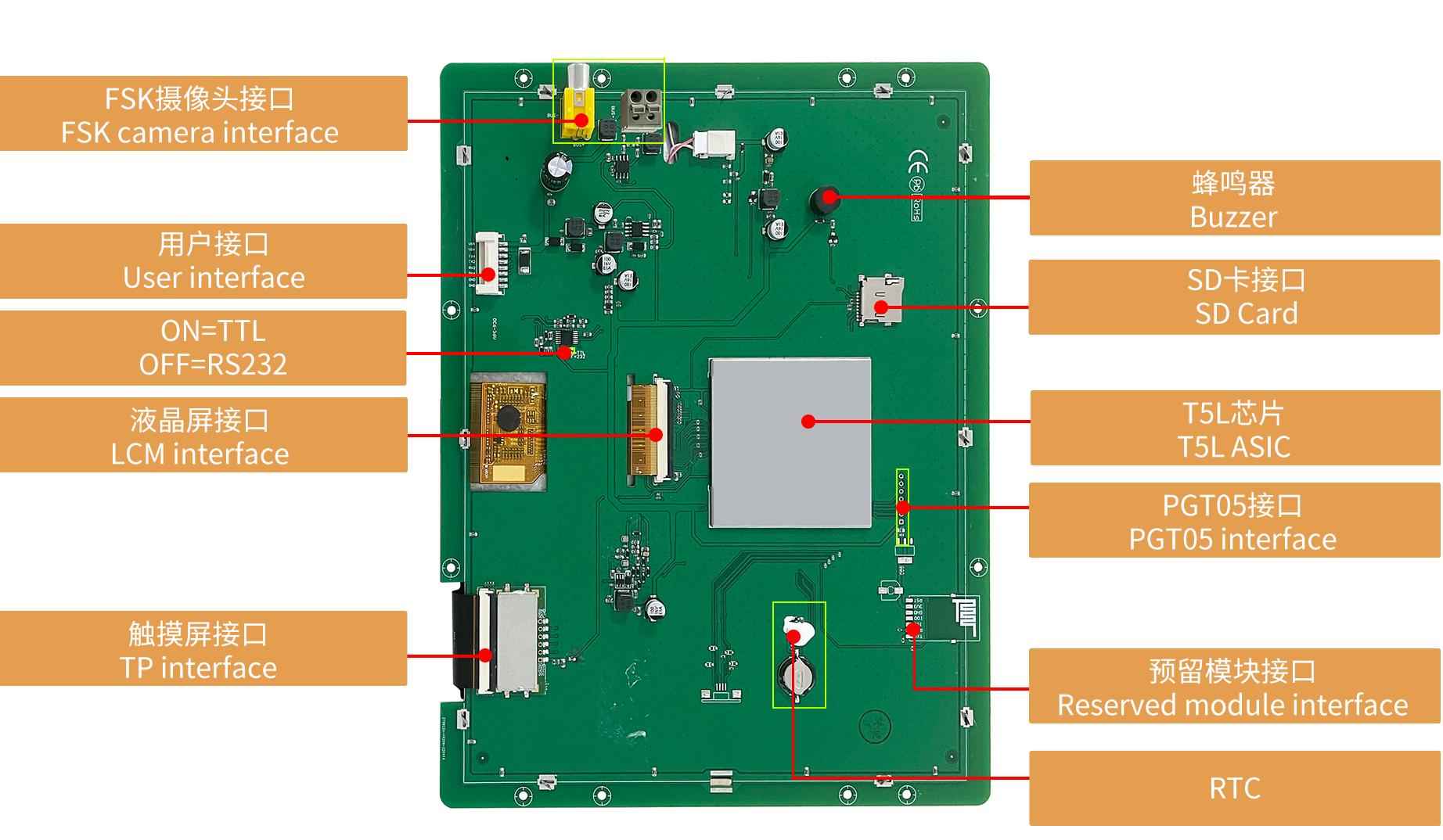

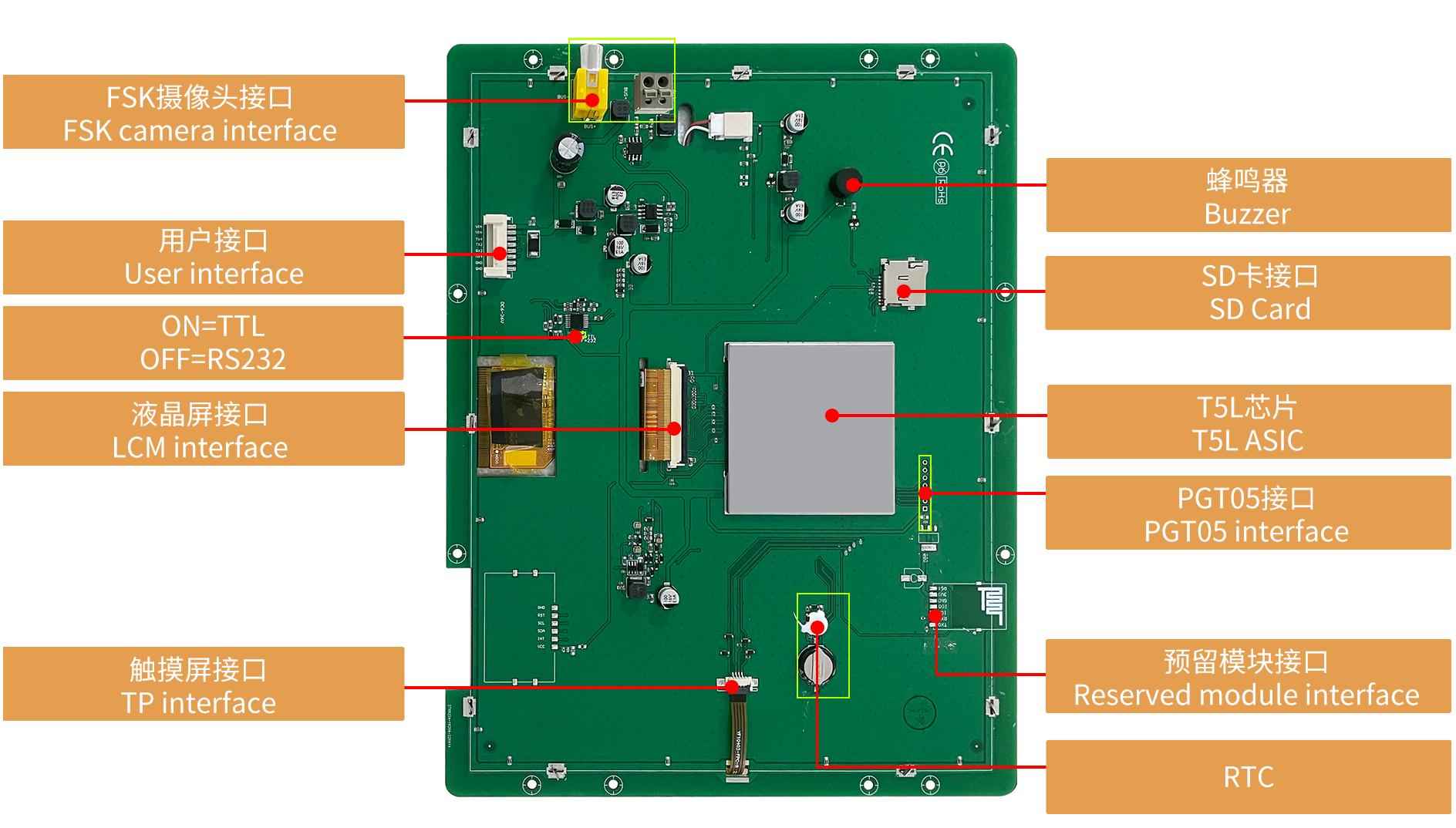

Interface
| LCM interface | FPC60_0.5mm, LVDS interface |
| Baudrate | 3150~3225600bps, typical value of 115200bps |
| Output Voltage | Output 1, Iout = -4mA; 3.0~-3.3 V |
| Output 0, Iout =-4mA; 0~0.3 V | |
|
Input Voltage （RXD） |
Input 1, 2.4~5.5V |
| Input 0, 0~0.5V | |
| Interface |
UART2：ON=TTL/CMOS; OFF=RS232 UART4：ON=TTL/CMOS; OFF=RS232(Only available after OS configuration)) |
| User interface | 8Pin_2.0mm |
| SD interface | FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s |
|
Reserved module interface |
Wi-Fi module: connect to the cloud platform to update remotely USB module: download files by USB flash disk |
| FSK camera interface | RCA-AV socket or 2Pin_5.08mm socket |
| PGT05 interface | When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal |
Peripheral
| DMG10768T104_26WTC | Capacitive touch panel, FSK camera interface, RTC |
| DMG10768T104_26WTR | Resistive touch panel, FSK camera interface, RTC |
| DMG10768T104_26WN | No touch screen, FSK camera interface, RTC |
- Диагональ [Дисплей]
- 10.4"
- Разрешение [Дисплей]
- 1024×768
- Срок жизни [Дисплей]
- ≥ 30 000ч
- Защитное покрытие [Основные параметры]
- Есть
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Яркость [Дисплей]
- _26WN: 300nit / _26WTR, _26WTC: 250nit
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора: 85°/85°/85°/85° (L/R/U/D)
- Область отображения (Active Area, A.A.) [Дисплей]
- 211.20×158.40
- Подсветка [Дисплей]
- LED
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- LCM интерфейс [Интерфейс]
- FPC60_0.5mm, интерфейс LVDS
- FSK Bus [Interface]
- Да
- FSK Bus Interface [Interface]
- RCA-AV гнездо или 2pin_5.08мм гнездо
- Входной интерфейс [Интерфейс]
- UART2: ON = TTL/CMOS; OFF = RS232 UART4: ON = TTL/CMOS; OFF = RS232 (доступно только после конфигурации ОС)
- Разъем [Интерфейс]
- 8pin_2.0мм
- ASIC T5L [Информация об ASIC]
- T5L2
- Бренд
- DWIN
