Решение для термостата основано на дизайне интеллектуального экрана DMG80480C043_02W, который с помощью DS18B20 и MLX90614 собирает значения температуры на входе и выходе оборудования соответственно и отправляет их на чип T5L для обработки и отображения значений температуры на экране в режиме реального времени. В то же время алгоритм регулирования температуры PID используется для управления нагревательным устройством, так что температура на выходе стабилизируется на заданном значении и достигается эффект нагрева при постоянной температуре.

На экране отображается кривая изменения температуры на выходе, что удобно для настройки параметров PID

1. Дизайн схемы
(1) Блок-схема схемы

(2) Чертеж конструкции оборудования
Аппаратное обеспечение состоит из платы измерения температуры PID-Main, смарт-экрана DMG80480C043_02W.

(3) Дизайн интерфейса экрана

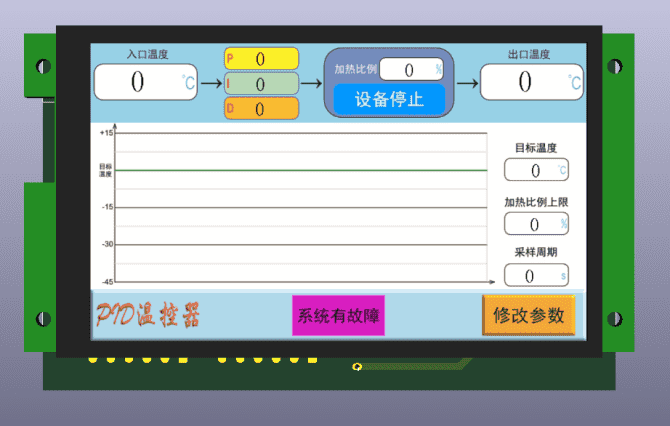

Основной интерфейс

Панель управления

(4) Среда разработки
Разработка интерфейса: система DGUS;
Разработка контроля температуры: Keil C51 или TKStudio.
