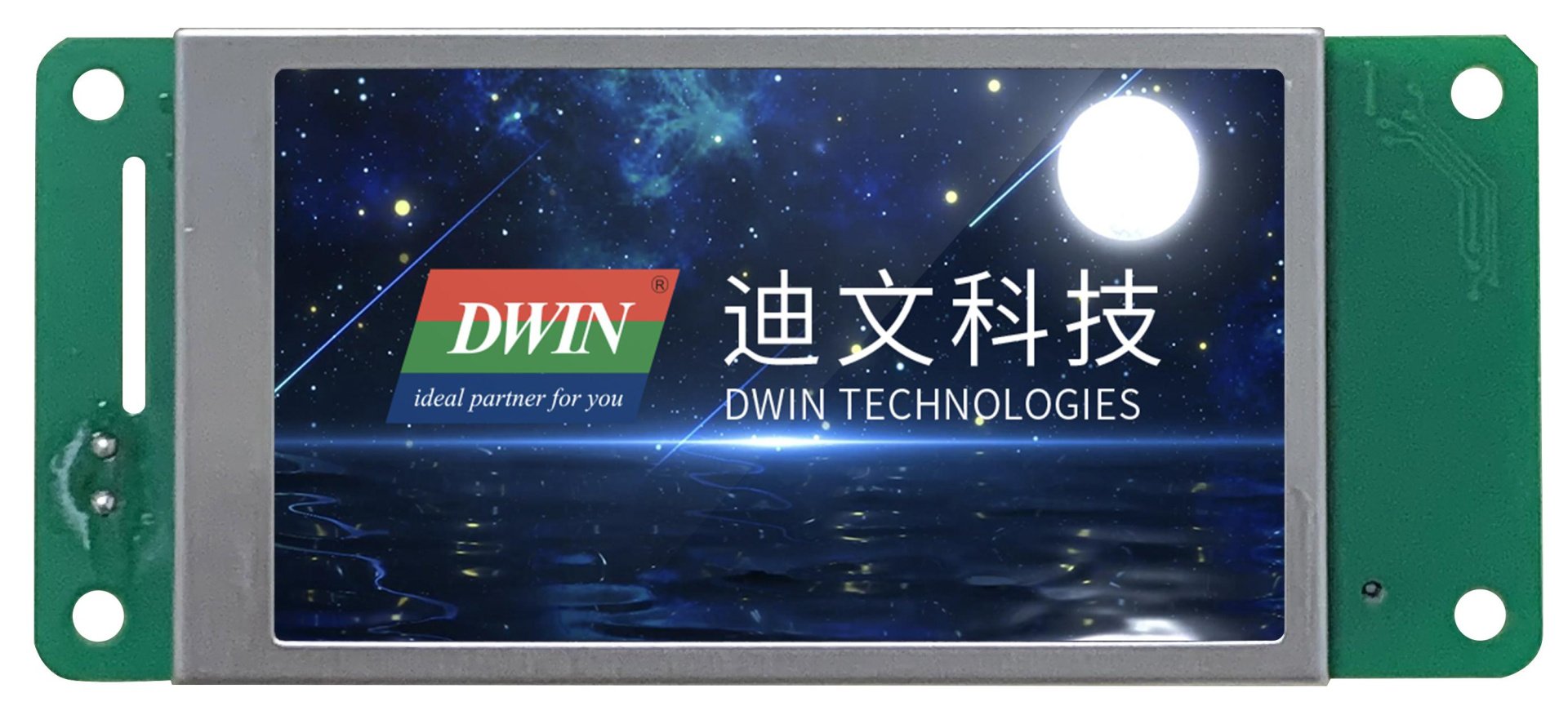

DMG64360K030_01W T5L1 UART HMI 3" IPS-TFT ЖК-дисплей медицинского класса
DMG64360K030_01W T5L1 UART HMI 3" IPS-TFT ЖК-дисплей медицинского класса фото 2
DMG64360K030_01W T5L1 UART HMI 3" IPS-TFT ЖК-дисплей медицинского класса фото 3
DWIN
Артикул: DMG64360K030_01WTC

Описание товара:

DMG64360K030_01W

ASIC T5L1 IPS-TFT-LCD 3.0 дюйма, разрешение 640*360 пикселей, 16.7М цветов, широкий угол обзора, медицинского класса

  • Высокое разрешение 640*360 пикселей, широкий угол обзора IPS 85°/85°/85°/85° (L/R/U/D).
  • Срок службы подсветки более 30000 часов, яркость 270 нит.
  • Медицинский класс, 72-часовой тест на старение, соответствует классу B, ESD-2, С конформным покрытием.
  • Нет сенсорного экрана / резистивный сенсорный экран / Емкостный сенсорный экран.
  • Интерфейс TTL, 10-контактный соединительный провод FCC 1.0 мм.
  • С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатыми элементами управления.
  • Основан на T5L1, работает под управлением системы DGUS II.

Другие варианты товара:
Тип Touch-панели :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Медицинский класс
3D-данные
Диагональ
3.0"
Разрешение
640×360
Срок жизни
≥ 30 000ч
Защитное покрытие
Есть
Установочные размеры, мм
75.90(+0.3)×43.80(+0.3)
Периферия
DMG64360K030_01WTC Емкостная сенсорная панель, Зуммер / DMG64360K030_01WTR Резистивная сенсорная панель, зуммер / DMG64360К030_01WN Зуммер
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L1 UART HMI 3" IPS-TFT ЖК-дисплей медицинского класса
DMG64360K030_01W

ASIC T5L1 IPS-TFT-LCD 3.0 дюйма, разрешение 640*360 пикселей, 16.7М цветов, широкий угол обзора, медицинского класса. Основан на T5L1, работает под управлением системы DGUS II

DMG64360K030_01WTC
fwqfw


1
12 (1)


Характеристики

Основные параметры
Степень применения Медицинский класс
Защитное покрытие Есть
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 3.0"
Разрешение 640×360
Срок жизни ≥ 30 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость WTC: 270 нит / WTR: 250 нит / WN: 350 нит
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 65.28×36.72
Область просмотра (View Area, V.A.) 66.30×37.70
Подсветка LED
Яркость 270 nit
Размеры
Установочные размеры, мм 75.90(+0.3)×43.80(+0.3)
Размеры (ШxВxГ), мм 100.00×43.80×12.20
Пользовательский интерфейс и периферия
Периферия DMG64360K030_01WTC Емкостная сенсорная панель, Зуммер / DMG64360K030_01WTR Резистивная сенсорная панель, зуммер / DMG64360К030_01WN Зуммер
Сенсорные параметры

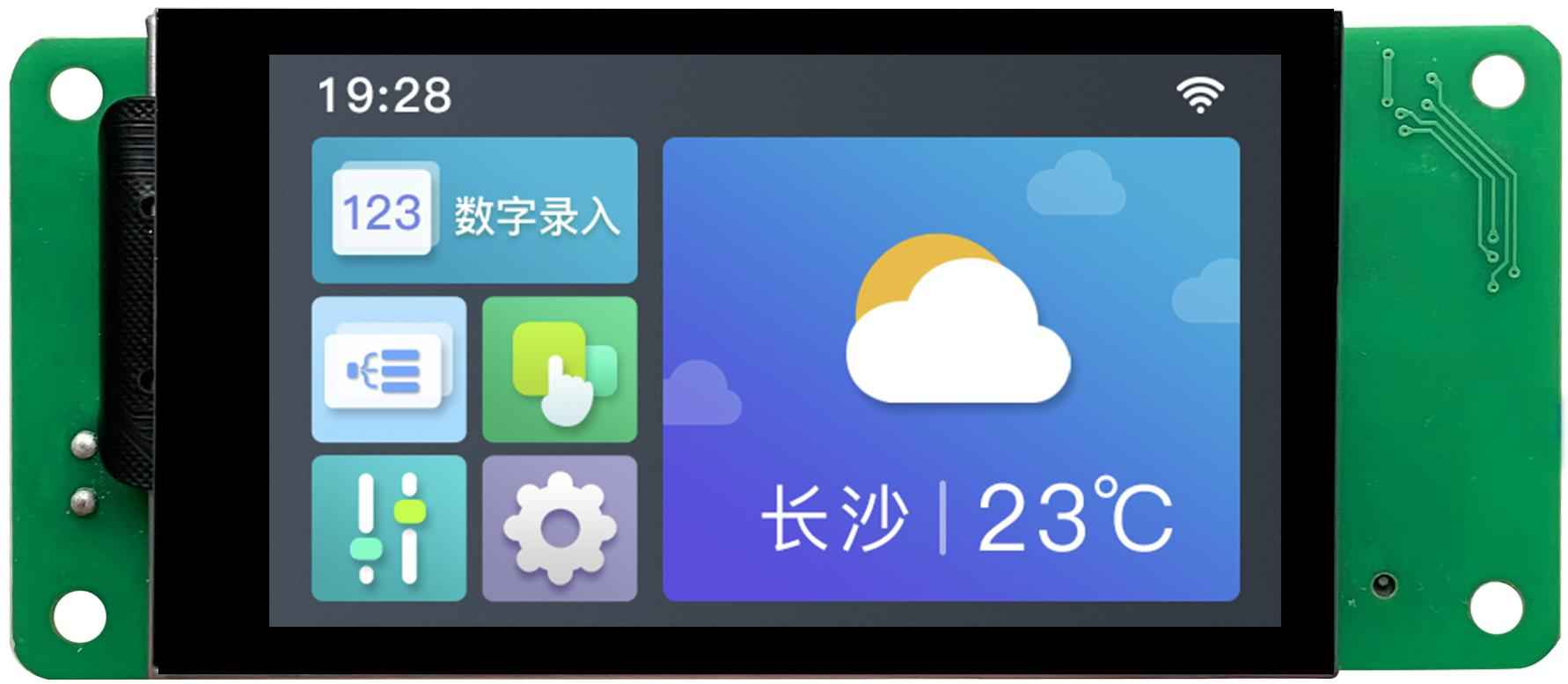

Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний

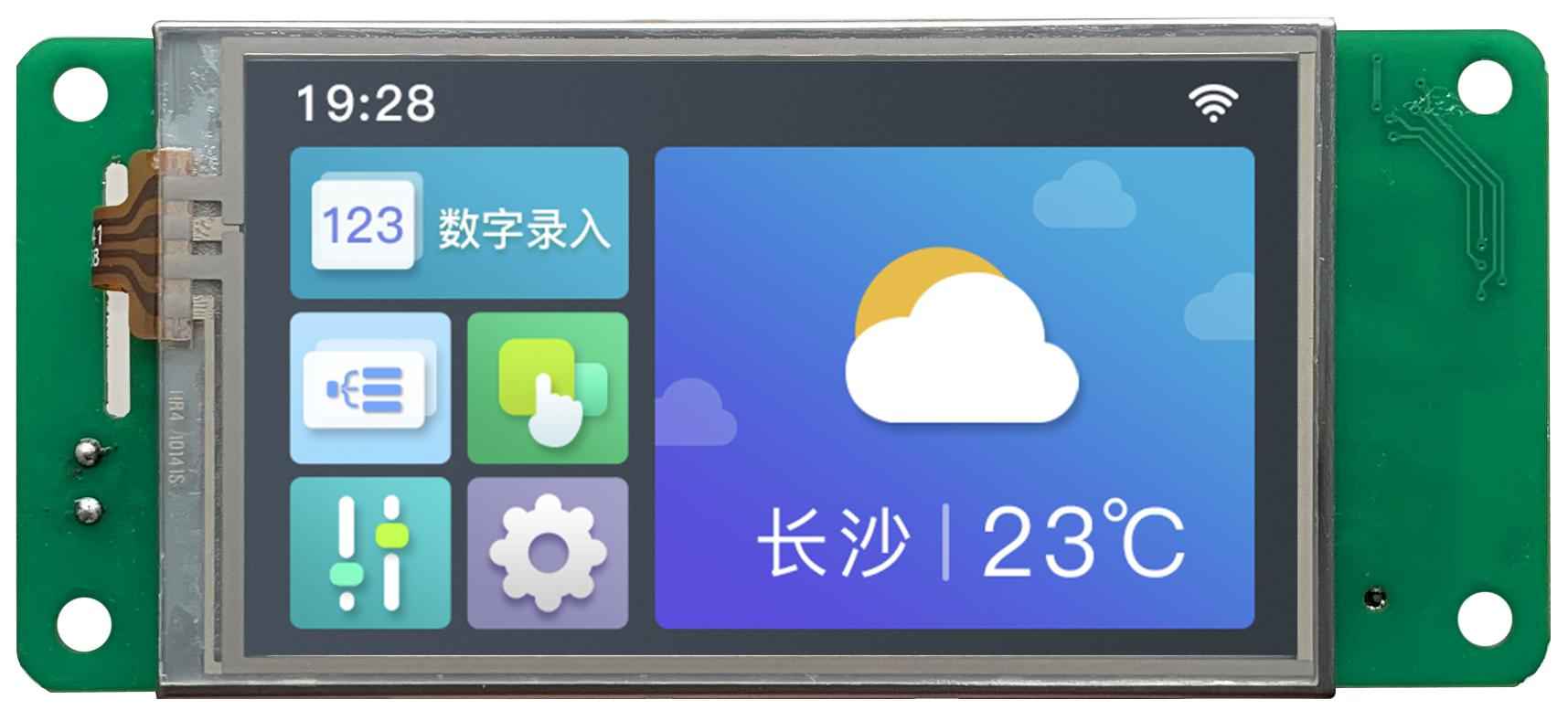

Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 4.5~5.5
Напряжение питания, тип. 5V Другие товары
Рабочий ток VCC = +5В, подсветка включена, 160 мА. VCC = +5В, выкл., 80 мА
Рабочая среда
Рабочая температура -20℃~70℃
Температура хранения -30℃~85℃
Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test Power supply ±2KV; 100KHz Normal operation

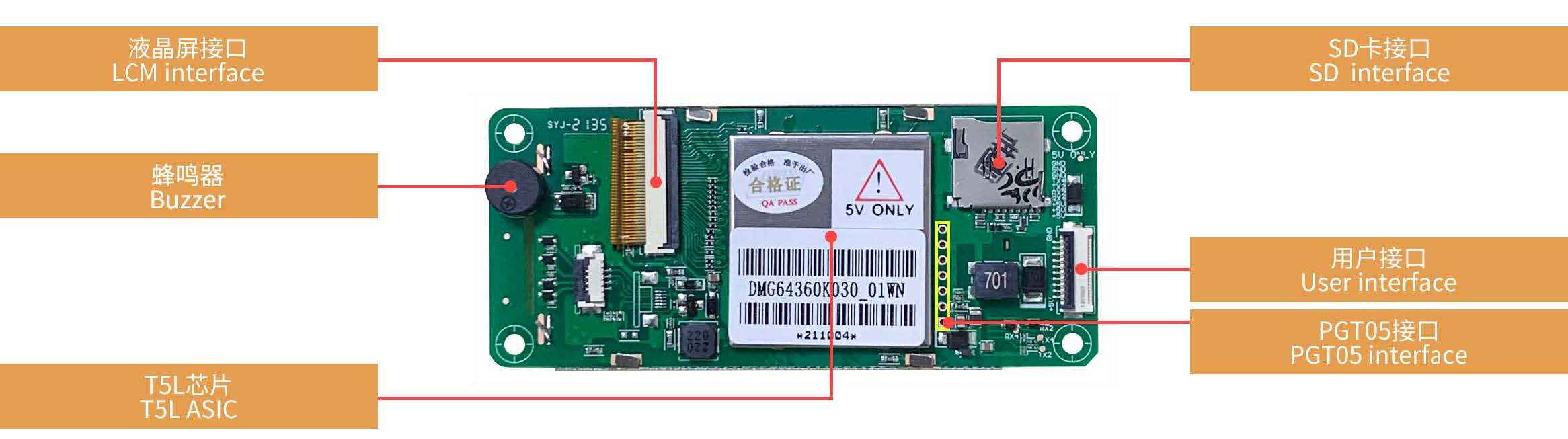

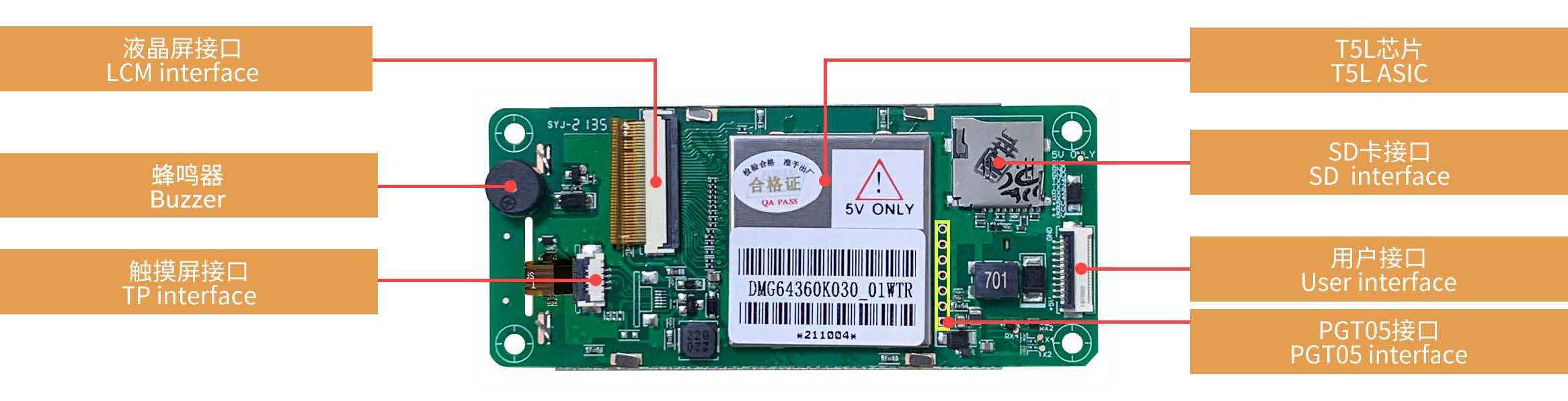

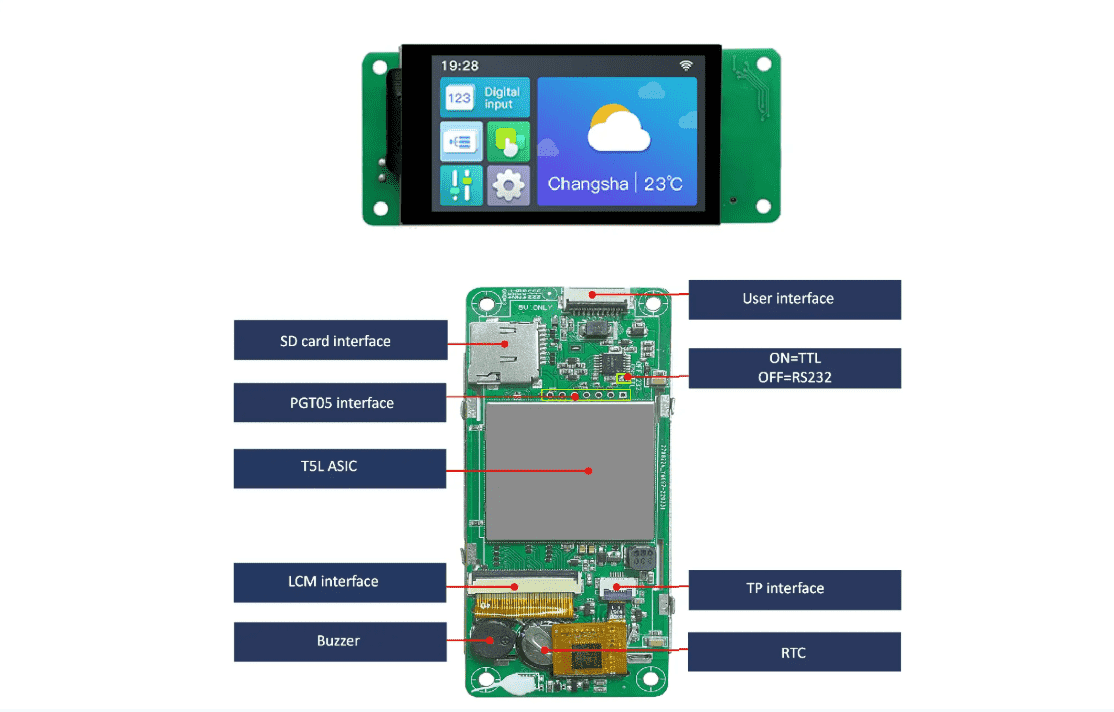

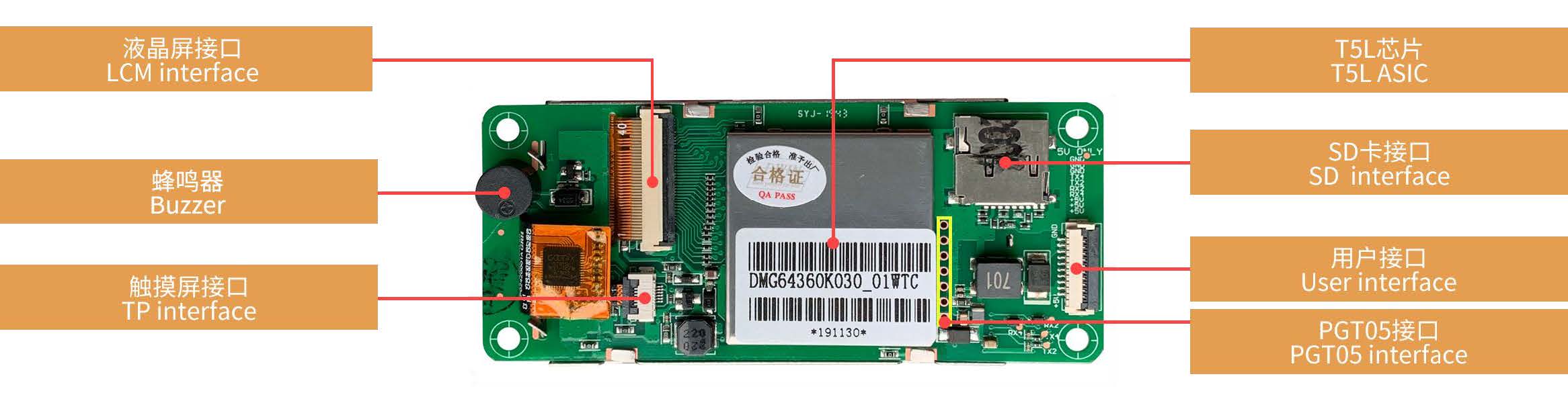

Интерфейс
LCM интерфейс FPC40_0.5mm, RGB interface
RTP интерфейс FPC4 1.0 мм
CTP интерфейс FPC6_0.5mm, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout=8 мА, 3.0~3.3В. Выход 0: Iвых=-8 мА, 0~0.3В
Входное напряжение (RXD) Вход 1: 2.7~ -3.3В. Вход 0: 0~1.2В
Входной интерфейс UART2:3.3V & 5V TTL/CMOS. UART4:3.3V & 5V TTL/CMOS (Only available after OS configuration)
Пользовательский интерфейс UART2: N81, 3,3 В и 5 В TTL /CMOSUART4: Дополнительно N81 / E81 / O81 / N82 четыре режима, 3,3 В и 5 В TTL / CMOS (может использоваться после настройки OS)Разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем 10Pin_1.0mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
PGT05 интерфейс Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2021-11-04
Datasheet
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG64360K030_01WTC

Похожие товары (8)

Такого товара не существует

Файлы

33_3D-DMG64360K030_01W.rar 3D-данные , 124.65 КБ
DMG64360K030_01WTC.pdf Datasheet , 2.72 МБ
DMG64360K030_01WTR.pdf Datasheet , 2.74 МБ
DMG64360K030_01WN.pdf Datasheet , 2.87 МБ
