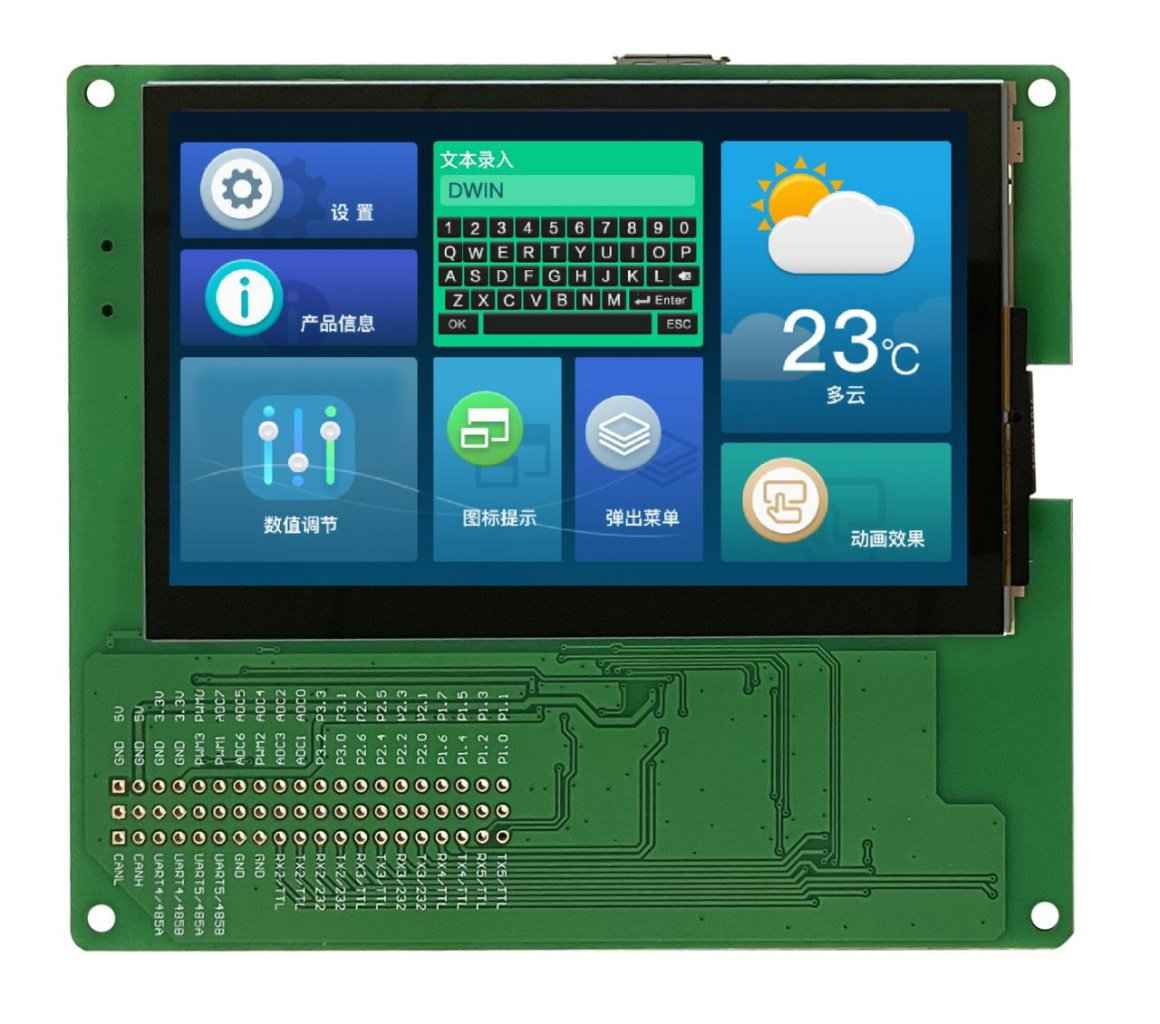

EKT043B DWIN T5L1 drive IC HMI 4.3" IPS ЖК-дисплей с функциональной оценочной платой разработки
EKT043B DWIN T5L1 drive IC HMI 4.3" IPS ЖК-дисплей с функциональной оценочной платой разработки фото 2
EKT043B DWIN T5L1 drive IC HMI 4.3" IPS ЖК-дисплей с функциональной оценочной платой разработки фото 3
DWIN
Артикул: EKT043B

Описание товара:

EKT043B

ASIC T5L1 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 262К цветов, широкий угол обзора. Емкостный сенсорный экран. Pad-контакты с шагом 2.54 мм, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки, плата разработки. На основе T5L0, работает на системе DGUS II

  • Соединительный провод гнезда 2Pin_3.81, интерфейс TTL.
  • Несколько пользовательских интерфейсов (I/Os, CAN, PWM, AD, UARTs) для отладки.
  • Загрузка проекта с SD-карты или через последовательный порт с помощью инструмента DGUS поддерживается двумя способами.
  • Разработка графических интерфейсов DWIN DGUS V7.6, не требуется навыков программирования, удобство в использовании.
  • Двойная система разработки: DGUS II (графический инструмент со встроенными модулями пользовательского интерфейса)/ TA (набор инструкций), переключаемый путем загрузки ядра через SD-карту.
  • С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатым встроенным сенсорным управлением и управлением дисплеем в инструменте DGUS. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка программирования DWIN OS или языка KEIL C51.

Характеристики:
Степень применения
Функциональная плата разработки
3D-данные
Диагональ
4.3"
Разрешение
Срок жизни
≥ 20 000ч
Яркость
WiFi
Размеры (ШxВxГ), мм
126.11×109.60×17.70
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

DWIN T5L1 drive IC HMI 4.3" IPS-TFT функциональная оценочная плата разработки
EKT043B

ASIC T5L1 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 262К цветов, широкий угол обзора. Емкостный сенсорный экран. Pad-контакты с шагом 2.54 мм, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки, плата разработки. На основе T5L0, работает на системе DGUS II

EK043B

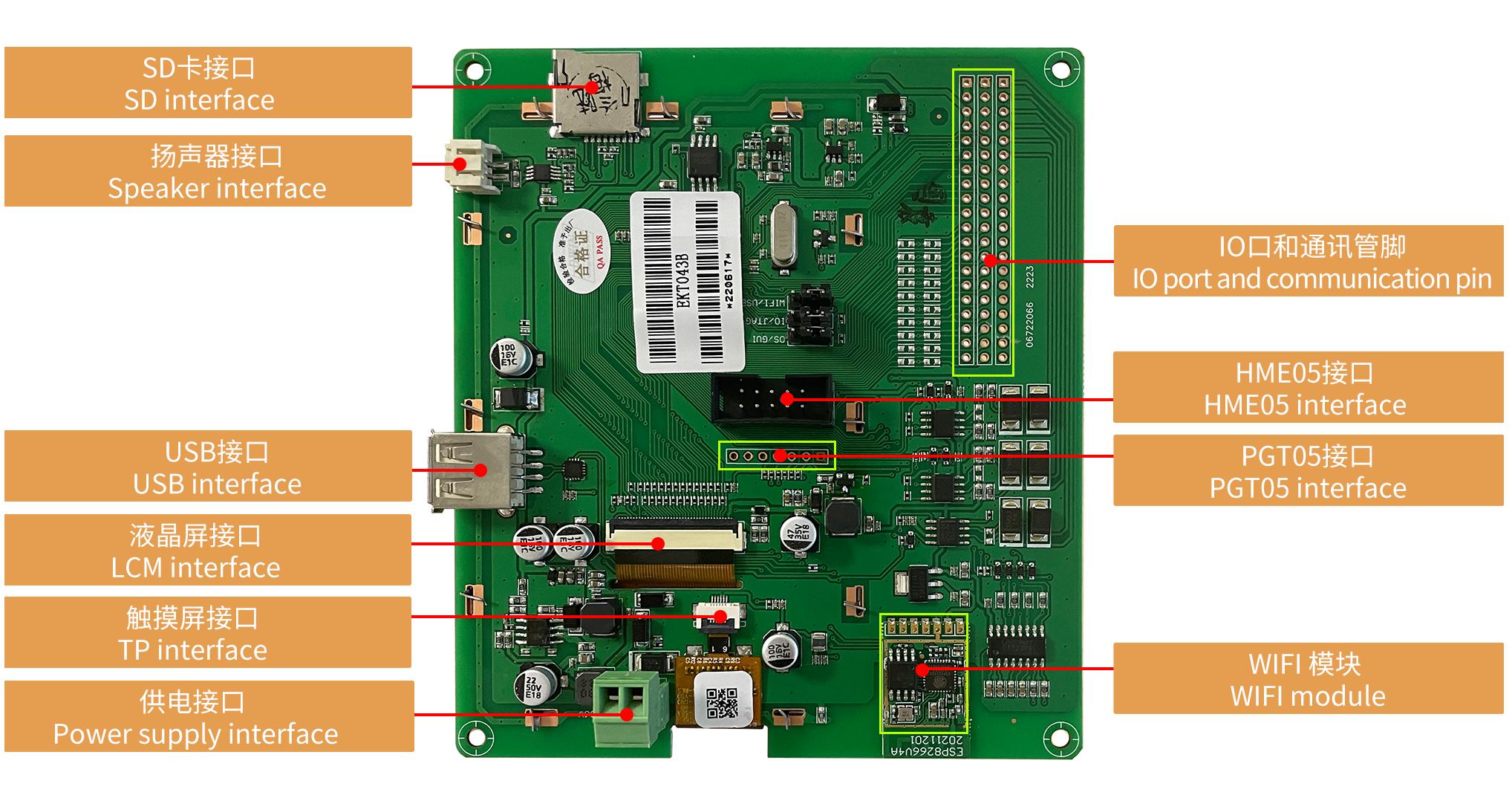

Interface Description

1# Интерфейс загрузки SD-карты
2# Интерфейс модуля Wi-Fi
3# Коннектор подключения к динамику
4# Option USB/WIFI, JTAG/IO P#35-38, GUI/OS JATG function with jumper.
5# JTAG interface, connect HME05 emulator, or connect PGT05 downloader to download the underlying kernel firmware
6# Pin of GUI/OS CPU with screen printing on the other side
7# USB power supply interface, option UART1
8# LCD interface
9# 6-36V Интерфейс питания с широким диапазоном напряжения
10# Интерфейс Емкостной / Резистивной сенсорной панели
11# Автономный модуль распознавания речи


External Interface

PIN Определение Описание
1# P1.0 I/O
2# P1.1 I/O
3# P1.2 I/O
4# P1.3 I/O
5# P1.4 I/O
6# P1.5 I/O
7# P1.6 I/O
8# P1.7 I/O
9# P2.0 I/O
10# P2.1 I/O
11# P2.2 I/O
12# P2.3 I/O
13# P2.4 I/O
14# P2.5 I/O
15# P2.6 I/O
16# P2.7 I/O
17# P3.0 I/O
18# P3.1 I/O
19# P3.2 I/O
20# P3.3 I/O
21# ADC1 AD
22# ADC0 AD
23# ADC3 AD
24# ADC2  AD
25# PWM2 PWM
26# ADC4 AD
27# ADC6 AD
28# ADC5 AD
29# PWM1  PWM
30# ADC7 AD
31# PWM3 PWM
32# PWM0 PWM
33# RX3/232 232
34# TX3/232 232
35# RX3/TTL TTL
36# TX3/TTL TTL
37# TX2/232 232
38# RX2/232 232
39# TX2/TTL TTL
40# RX2/TTL TTL
41# GND GND
42# GND GND
43# UART5/485B  485
44# UART5/485A 485
45# UART4/485B 485
46# UART4/485A 485
47# CANH CAN
48# CANL CAN

1 (3)
1 (4)


Function working principle
8 PIN 2.0


Характеристики

Основные параметры
Степень применения Функциональная плата разработки
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 4.3"
Разрешение 480×800 Другие товары
Срок жизни ≥ 20 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
Область отображения (Active Area, A.A.) 93.60×56.16
Область просмотра (View Area, V.A.) 94.00×56.56
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 126.11×109.60×17.70
Вес нетто 145
Установочные размеры, мм 106.5(+0.3)×68.3(+0.3)
Пользовательский интерфейс и периферия
Периферия Емкостный сенсорный экран, зуммер, WIFI, голосовая функция, симулятор HME05
UI Version TA / DGUSⅡ ( предварительно установленные DGUSⅡ )
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура G+G с поверхностным покрытием из закаленного стекла
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В USB interface: 4.5~5.5V, тип. 5V. 2Pin_3.81 Socket : 6~36V, тип. 12V
Рабочий ток  VCC = +12В, подсветка включена, 280 мА. VCC = +12В, выкл., 140 мА
Рабочая среда
Рабочая температура Относительная влажность 60% при напряжении 5 В
Температура хранения -30℃~80℃
Рабочая влажность 10%~90% относительной влажности
ESD test Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
Интерфейс
LCM интерфейс FPC40_0.5mm, RGB interface
CTP интерфейс FPC6_0.5mm, интерфейс IIC
Скорость передачи данных 921600bps бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4–5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс UART2: 232/TTL. UART3: 232/TTL. UART4: 485. UART5: 485
Пользовательский интерфейс Dual-male-USB:HDLUSB1 connect to computer
SD card slot FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
USB USB-питание Другие товары
Интерфейс UART2: 232/TTL. UART3: 232/TTL   UART4: 485 UART5: 485
Разъем Разъем 2Pin_3.81. Двойной штекер-USB: HDL USB1 подключается к компьютеру
Формат данных UART1: N81
Интерфейс динамика 2Pin_ 2.0mm external loudspeaker Другие товары
PGT05 интерфейс Интерфейс JTAG, подключите эмулятор HME05 или подключите загрузчик для загрузки базовой прошивки ядра
Interface
FSK Bus Interface Контакты FSK Bus FTX/FRX на разъем не выведены
RS485 Есть
RS485 Interface UART5/485B: Вывод данных. UART5/485A: Прием данных. UART4/485B: Вывод данных. UART4/485A: Прием данных
CAN Есть
CAN Interface CANH: прием данных. CANL: передача данных
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory 512 Kbytes
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработка DWIN. Массовое производство в 2019 году, чип с двумя ядрами 600 МГц, ядро ​​​​графического интерфейса и ядро ​​​​ОС, 1 МБ Nor Flash на чипе, 512 КБ, используемые для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-07-15
Datasheet
Вес и габариты
Ширина (мм) 109.6
Вес (грамм) 145
Прочие
WiFi Есть Другие товары
Гарантия 1 год
Страна бренда Китай
