Управление экраном DWIN светодиодной лентой WS2812 [Open Source]

--С форума разработчиков DWIN

Этот выпуск для вас, чтобы продвигать отмеченный наградами кейс с открытым исходным кодом DWIN Developer Forum - DWIN screen control WS2812 ambient lighting, инженеры с помощью ядра ОС интеллектуального экрана COF для точного управления светодиодной лентой (фантомным световым поясом) WS2812 каждого цвета светодиодов ленты, чтобы добиться переключения цвета динамических эффектов ленты.

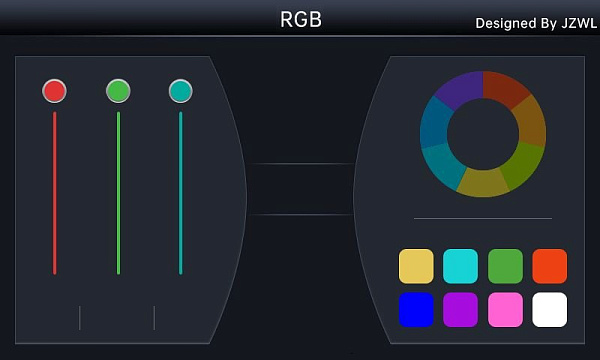

1. Материал пользовательского интерфейса

vcsd (1)

2. Дизайн пользовательского интерфейса

vcsd (2)

3. Проект С51

Код драйвера для управления цветом диодов ленты через порт ввода-вывода выглядит следующим образом:


void WS2812_Write_RGB()

{

u8 i,j,a;

EA=0;

for(j=0;j<3;j++)//Number of transmissions required for each light

{

a=RGB_One[j];

for(i=0;i<8;i++)

{

WS2812_DI=1;

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

WS2812_DI=(a&0x80);

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

a<<=1;

WS2812_DI=0;

}

WS2812_DI=0;

}

EA=1;

}

void WS2812_RST()

{

WS2812_DI=0;

sys_delay_ms(1);

}

void WS2812_DIS_1()//Effect 1, color switching, all LED colors, a total of 7 basic colors

{

static u8 j=1;

u16 i=0;

if(j&0X01) RGB_One[1]=10;else RGB_One[1]=0;

if(j&0X02) RGB_One[0]=10;else RGB_One[0]=0;

if(j&0X04) RGB_One[2]=10;else RGB_One[2]=0;

j%=7;

j++;

for(i=0;i<num_val;i++)

WS2812_Write_RGB();

WS2812_RST();

sys_delay_ms(1000);

}


Время публикации: 31 января 2024 г.
