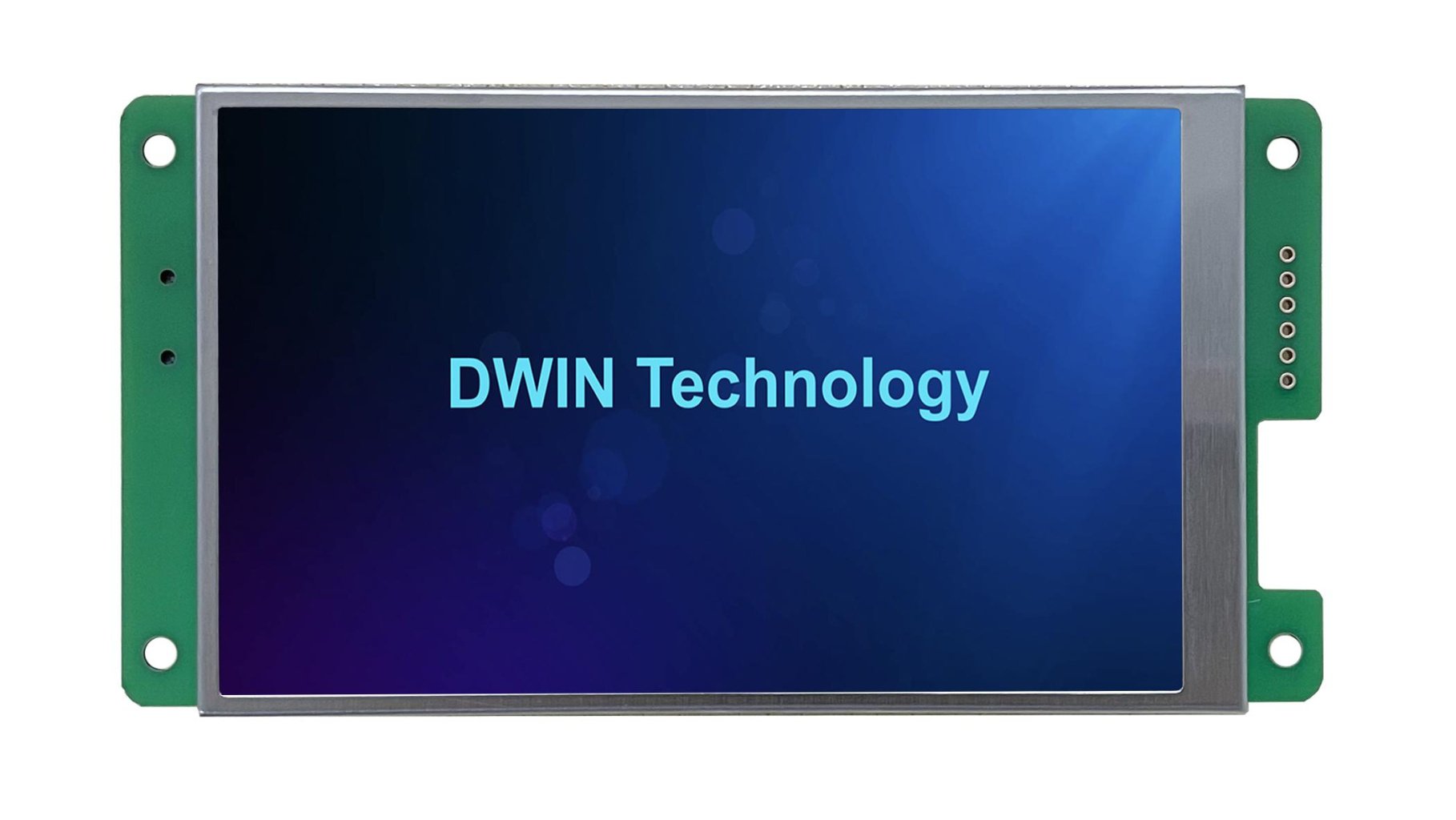

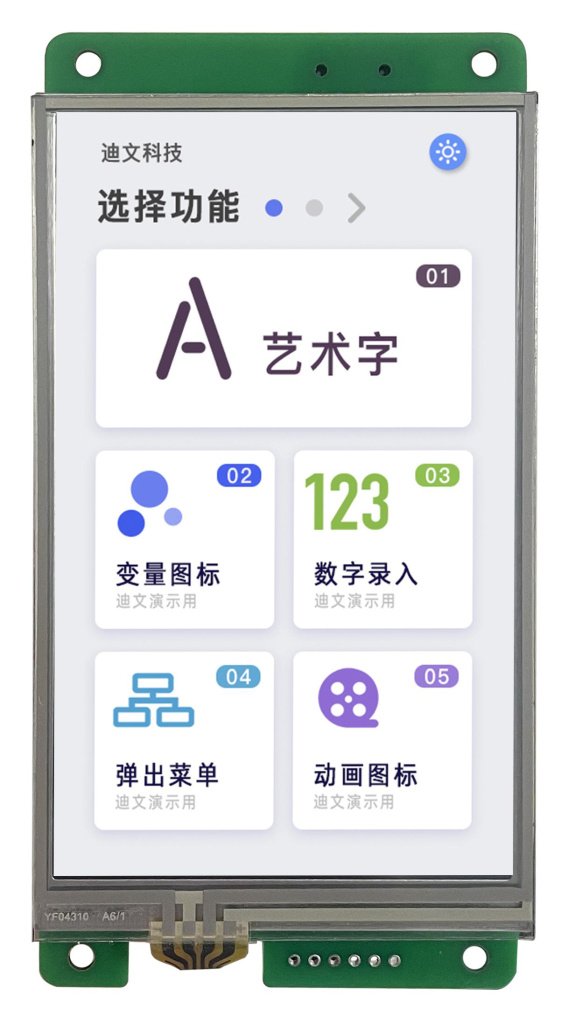

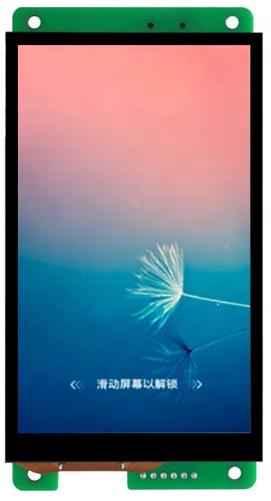

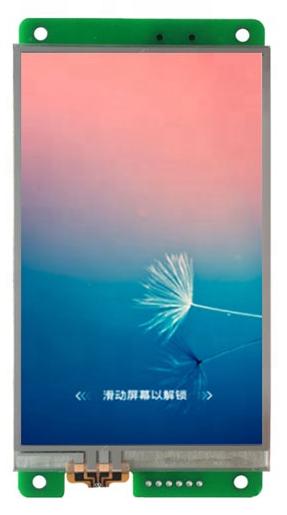

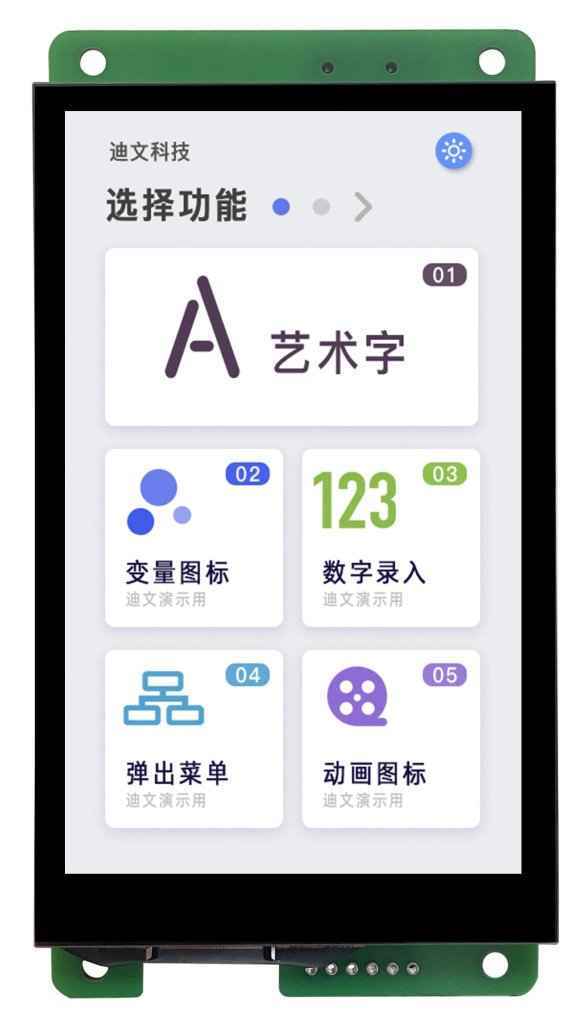

DMG80480C043_02W DWIN T5L1 UART HMI 4.3" IPS ЖК-дисплей коммерческого класса

DMG80480C043_02W DWIN T5L1 UART HMI 4.3" IPS ЖК-дисплей коммерческого класса

Описание товара:

DMG80480C043_02W

ASIC T5L1 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 16.7М цветов, широкий угол обзора, узкая граница экрана, коммерческого класса

Нет сенсорного экрана / Резистивный сенсорный экран / Емкостный сенсорный экран Опционально.

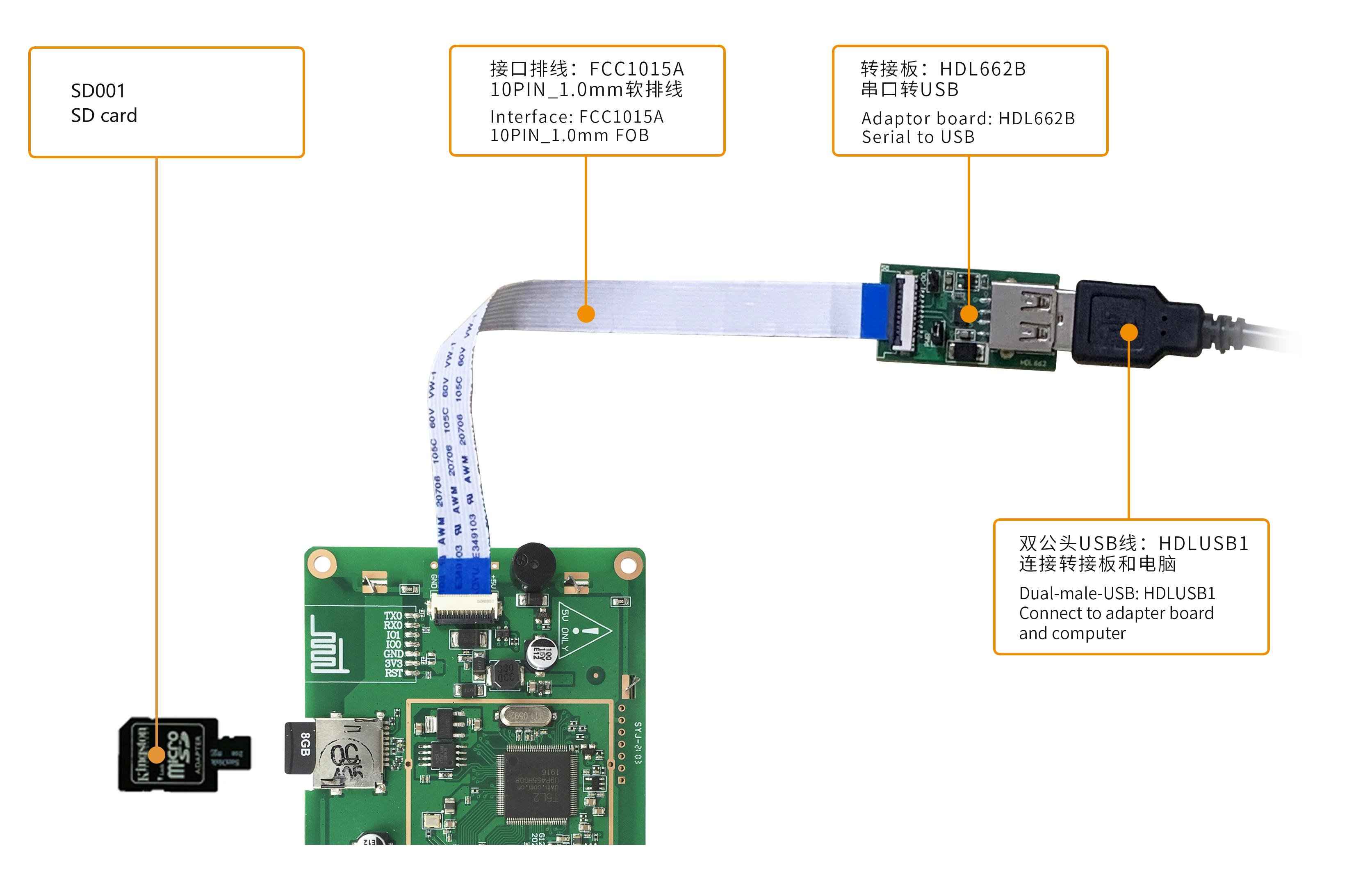

Интерфейс TTL, соединительный провод FCC 10Pin1.0mm.
Загрузка через SD-карту или последовательный порт on-line.
Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
Двойная система разработки: DGUS II/ TA (набор инструкций).
Широкий угол обзора IPS: 85/85/85/85 (L/R/U/D).

Описание товара

DWIN T5L1 UART HMI 4.3" ЖК-дисплей коммерческого класса
DMG80480C043_02W

ASIC T5L1 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 16.7М цветов, широкий угол обзора, узкая граница экрана, коммерческого класса

DMG80480C043_02WTC
10Pin_1.0mm

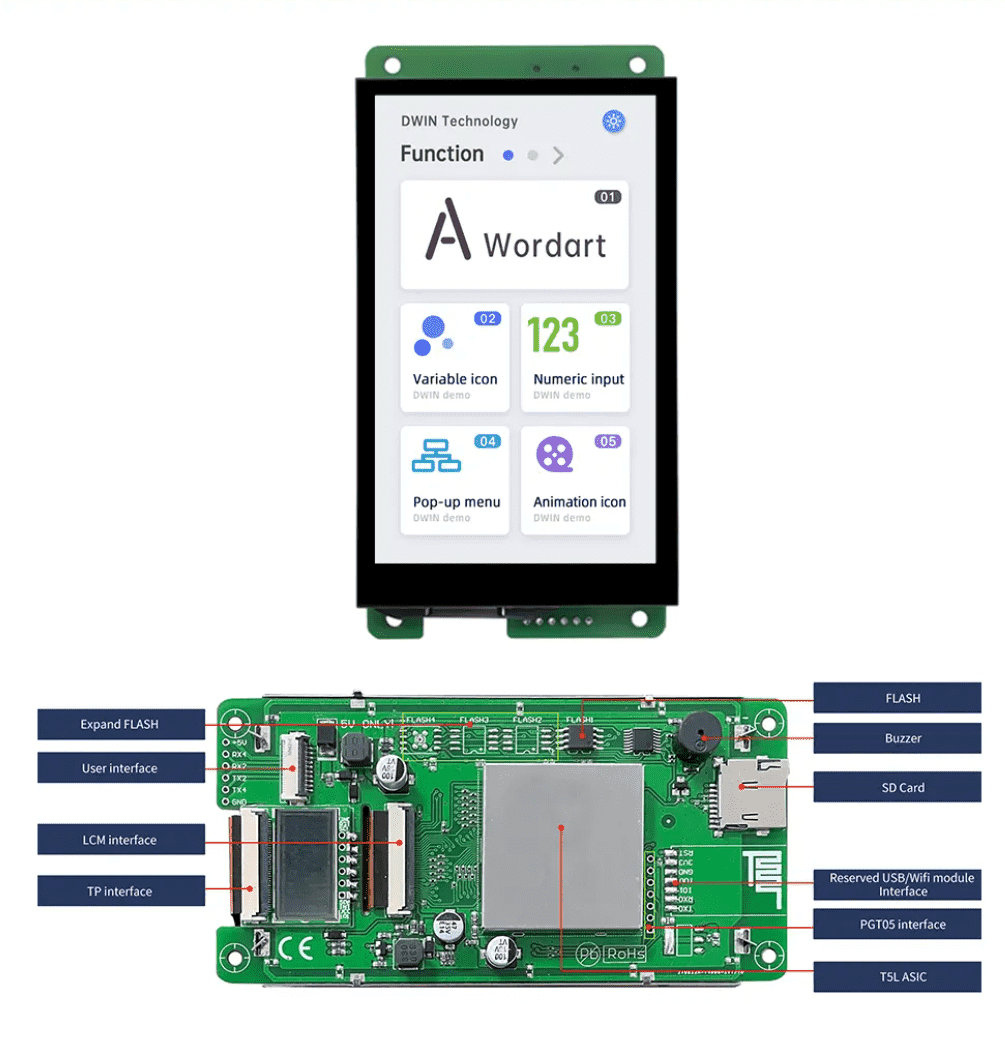

Function working principle

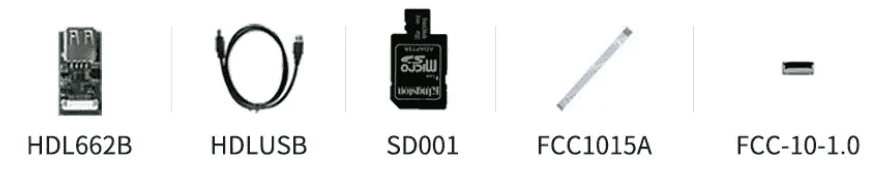

Приложения

12 (1) zfds

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	4.3"
Разрешение	800×480
Срок жизни	≥ 10 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	WTC: 270 нит / WTR: 250 нит / WN: 300 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Область отображения (Active Area, A.A.)	56.16×93.6
Область просмотра (View Area, V.A.)	56.6×94.0
Подсветка	LED
Яркость	270 nit
Размеры
Установочные размеры, мм	103.7(+0.3)×63.0(+0.3)
Размеры (ШxВxГ), мм	63.0×120.7×14.1
Пользовательский интерфейс и периферия
Периферия	DMG80480C043-02WTC Емкостная сенсорная панель, Зуммер, модуль Wi-Fi 10 / DMG80480C043-02WTR Резистивная сенсорная панель, зуммер, модуль Wi-Fi 10 / DMG80480К043-02WN Зуммер, модуль Wi-Fi 10
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	4.5~5.5
Напряжение питания, тип.	5V	Другие товары
Рабочий ток	VCC = +12 В, подсветка включена, 230 мА. VCC = +12 В, подсветка выключена, 80 мА
Рабочая среда
Рабочая температура	-20℃~70℃
Температура хранения	-30℃~80℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test	Power supply ±1KV; 100KHz Normal operation

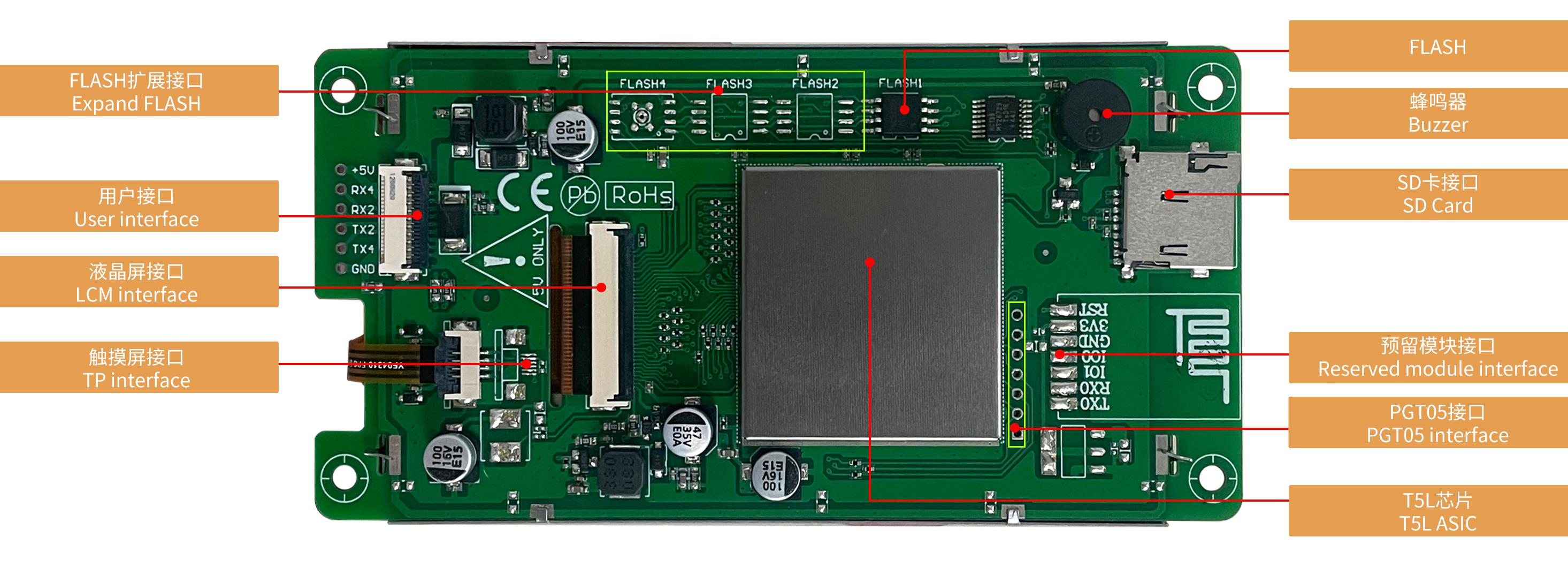

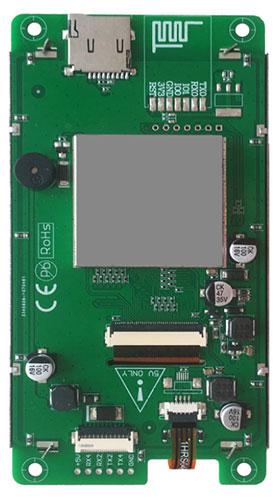

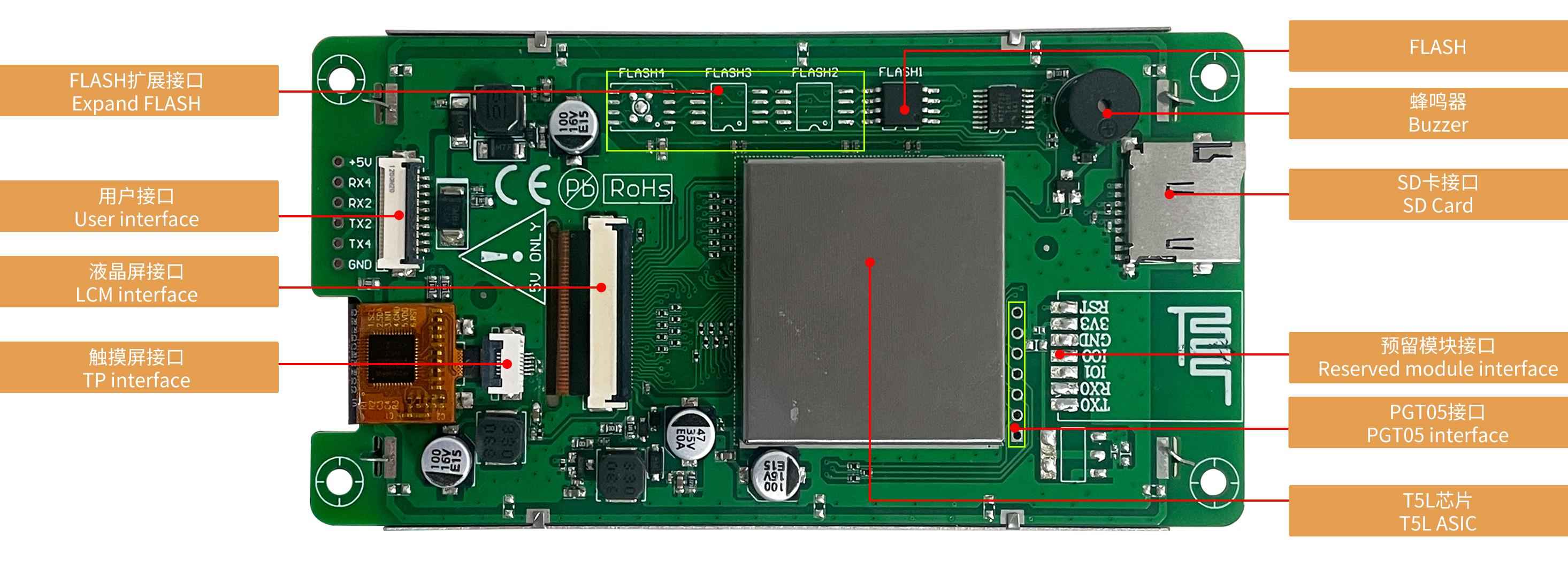

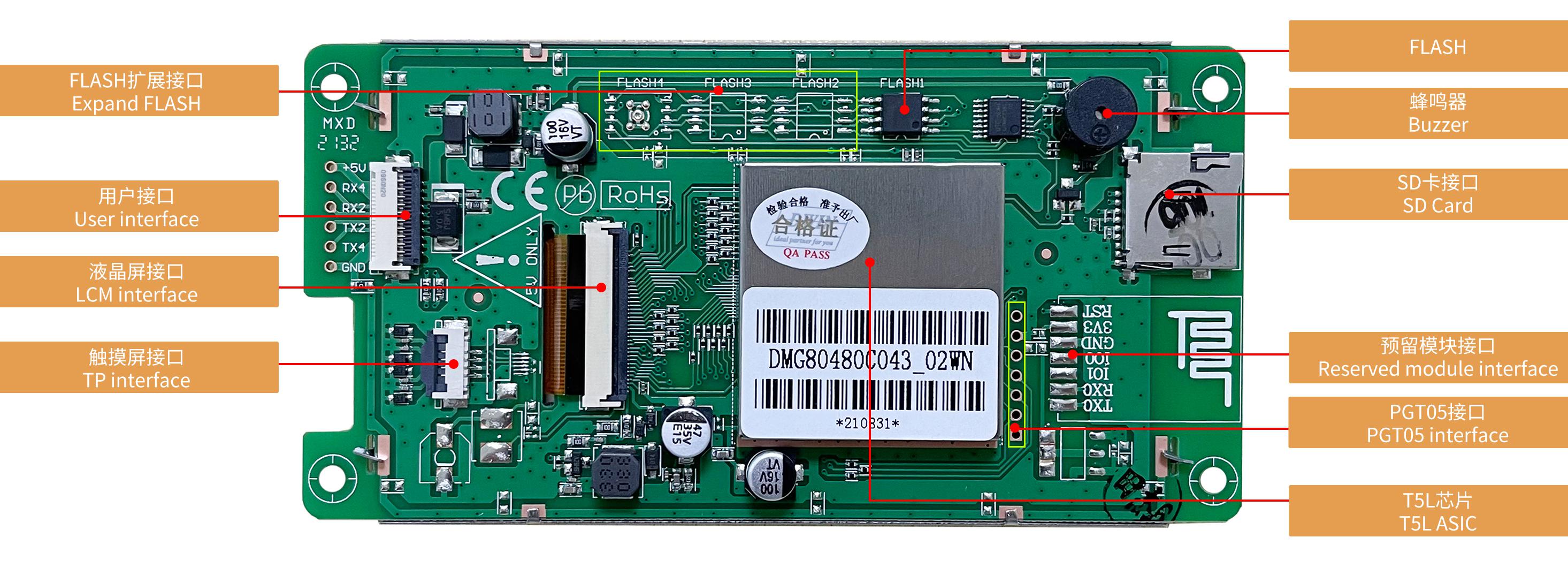

Интерфейс
LCM интерфейс	FPC40_0.5mm, RGB interface
RTP интерфейс	4Pin_1.0mm
CTP интерфейс	6Pin_0.5mm, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 15200 бит/с
Выходное напряжение	Выход 1: Iвых = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА; 2.4~5.0В. Вход 0: Iin = -1 мА; 0~0.5 В
Входной интерфейс	UART2: N81. UART4: N81/E81/O81/N82 4 режима (конфигурация ОС)
Пользовательский интерфейс	Защелкивающийся разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	UART2: N81 UART4: N81/E81/O81/N82 4 режима (конфигурация операционной системы)
Разъем	10Pin_1.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления Модуль USB: загрузка файлов с флэш-диска USB
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash память	16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L1
T5L1 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2021-11-04
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG80480C043_02WTC
