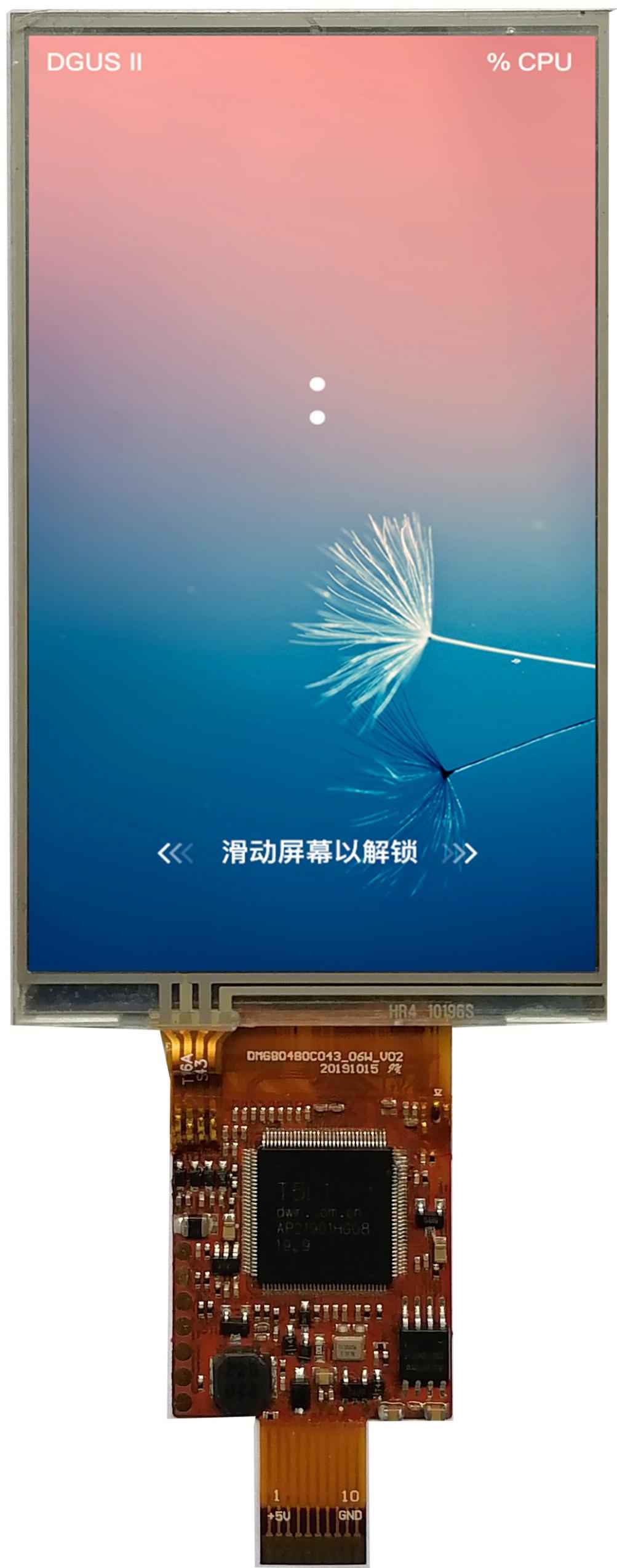

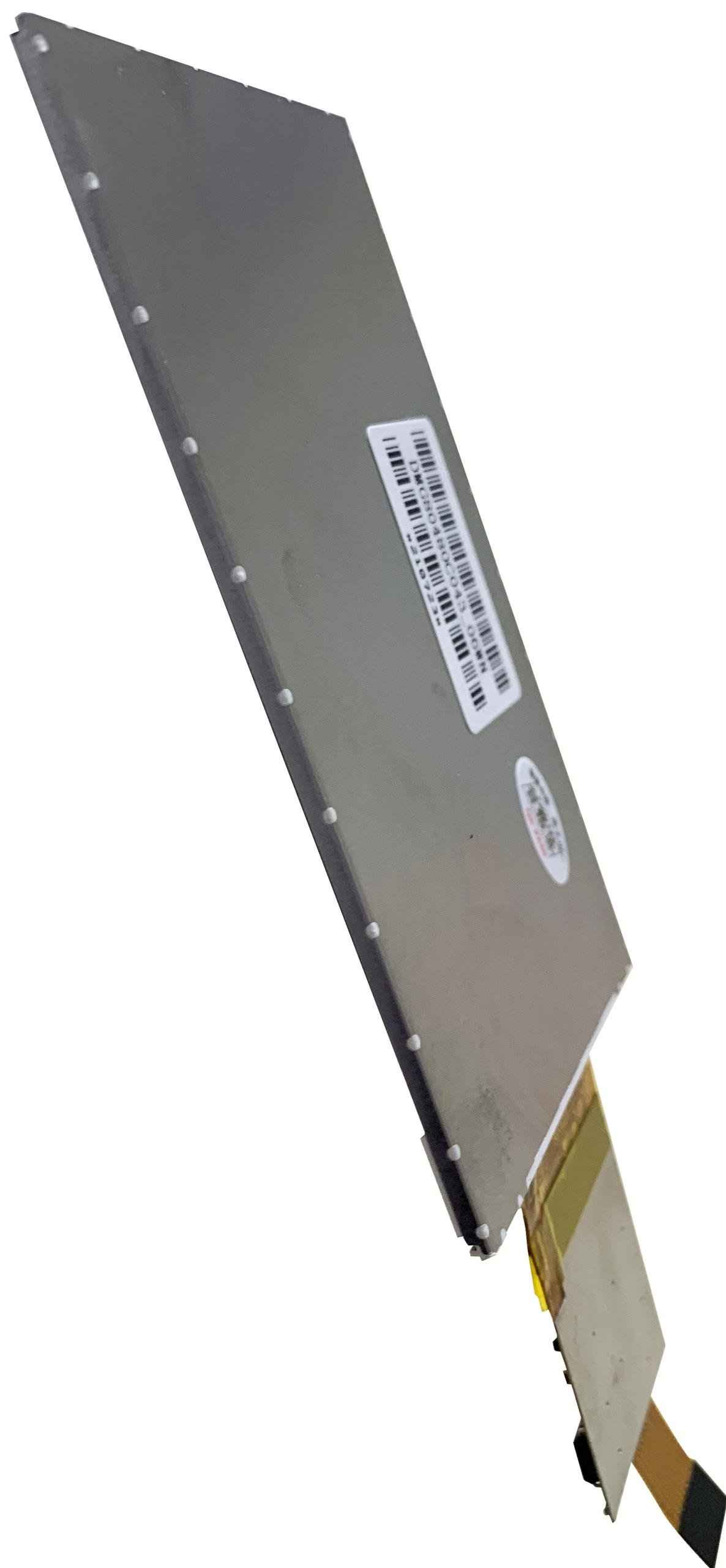

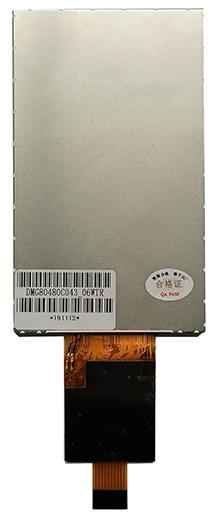

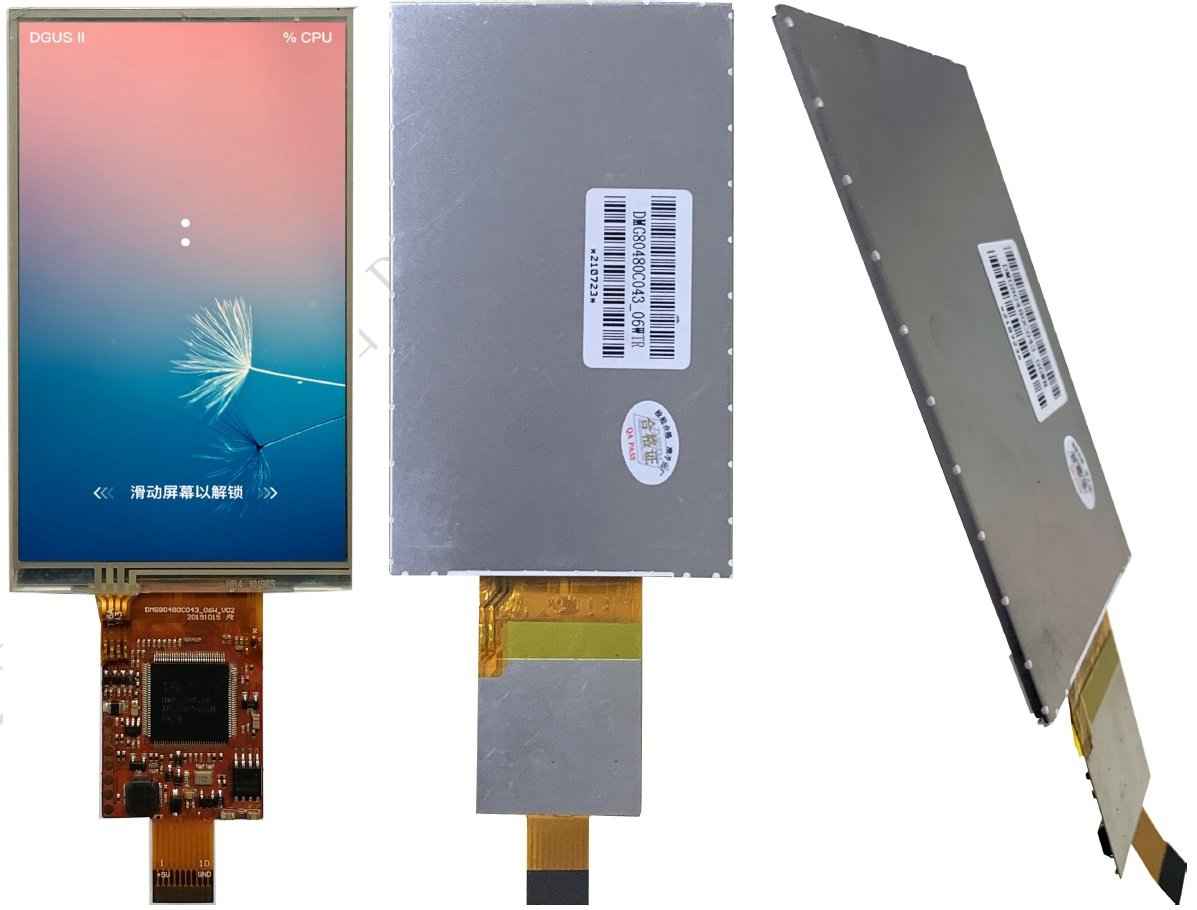

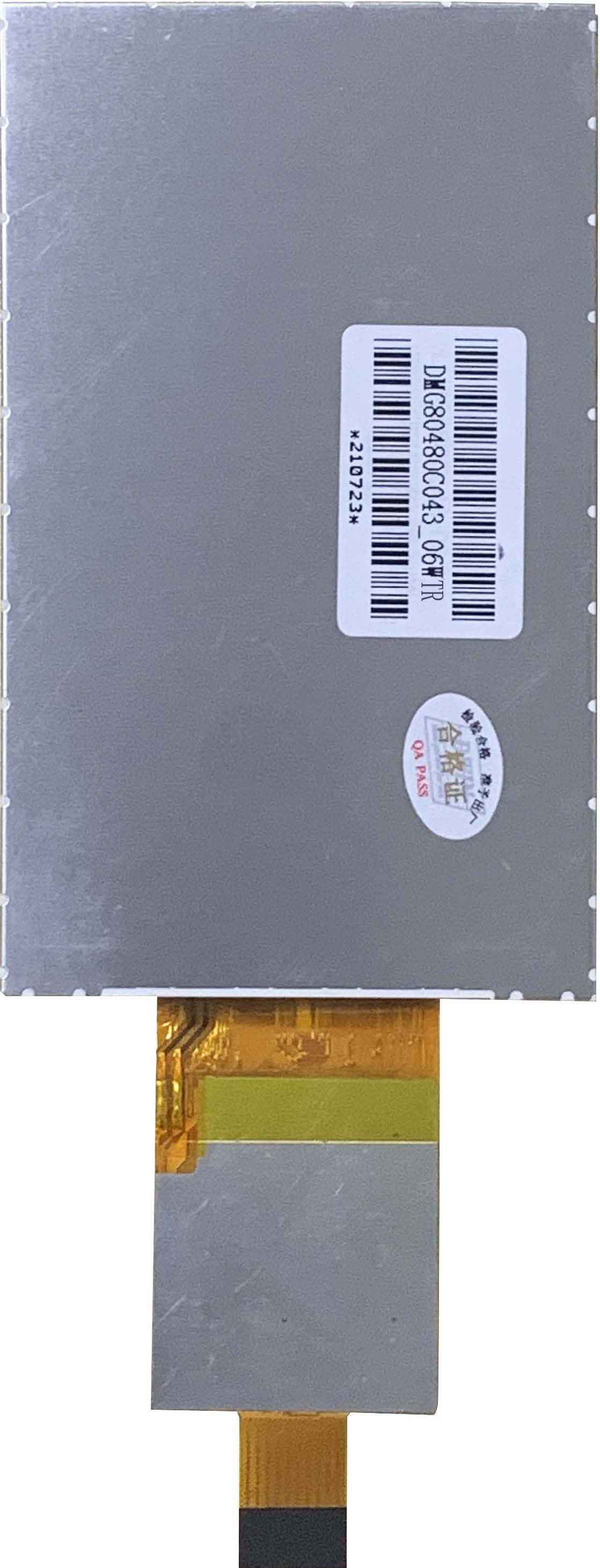

DMG80480C043_06W DWIN T5L1 UART HMI 4.3" IPS ЖК-дисплей коммерческого класса
DMG80480C043_06W DWIN T5L1 UART HMI 4.3" IPS ЖК-дисплей коммерческого класса фото 2
DMG80480C043_06W DWIN T5L1 UART HMI 4.3" IPS ЖК-дисплей коммерческого класса фото 3
DMG80480C043_06W DWIN T5L1 UART HMI 4.3" IPS ЖК-дисплей коммерческого класса фото 4
DMG80480C043_06W DWIN T5L1 UART HMI 4.3" IPS ЖК-дисплей коммерческого класса фото 5
DMG80480C043_06W DWIN T5L1 UART HMI 4.3" IPS ЖК-дисплей коммерческого класса фото 6
DMG80480C043_06W DWIN T5L1 UART HMI 4.3" IPS ЖК-дисплей коммерческого класса фото 7
DWIN
Артикул: DMG80480C043_06WTR

Описание товара:

  • DMG80480C043_06W DWIN T5L1 IPS-TFT-LCD 4.3 дюйма, разрешение 800*480 пикселей, 16.7М цветов, широкий угол обзора, коммерческого класса.
  • Нет сенсорного управления / Резистивный сенсорный ЖК-экран Опционально.
  • Интерфейс TTL; соединительный провод 10Pin_1.0mm FCC.
  • Загрузка через SD-карту или последовательный порт on-line.
  • Простой в использовании графический интерфейс DWIN DGUS V7.6 Development.no требуются навыки программирования.
  • Двойная система разработки: DGUSⅡ/TA (набор инструкций).
  • Широкий угол обзора IPS: 85/85/85/85 (L/R/U/D).
  • С двухъядерным графическим интерфейсом и ОС, Графический интерфейс с богатыми элементами управления, Ядро ОС DWIN открыто для пользователя для второй разработки, через язык ОС DWIN или KELI C51.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Характеристики:
Степень применения
Коммерческий класс
3D-данные
Диагональ
4.3"
Разрешение
800×480
Срок жизни
≥ 20 000ч
Установочные размеры, мм
60.86(+0.3)×102.57(+0.3)
Цветность
Тип ЖК-дисплея
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L1 UART HMI 4.3" IPS-TFT ЖК-дисплей коммерческого класса
DMG80480C043_06W

DWIN T5L1 IPS-TFT-LCD 4.3 дюйма, разрешение 800*480 пикселей, 16.7М цветов, широкий угол обзора, коммерческого класса

DMG80480C043_06WTR
fd2

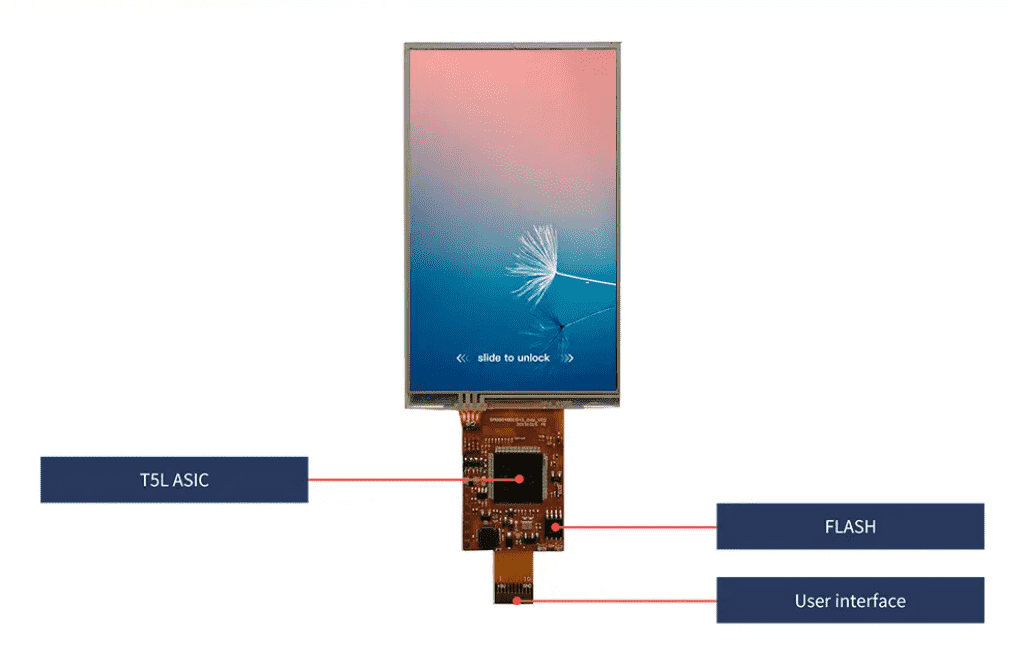

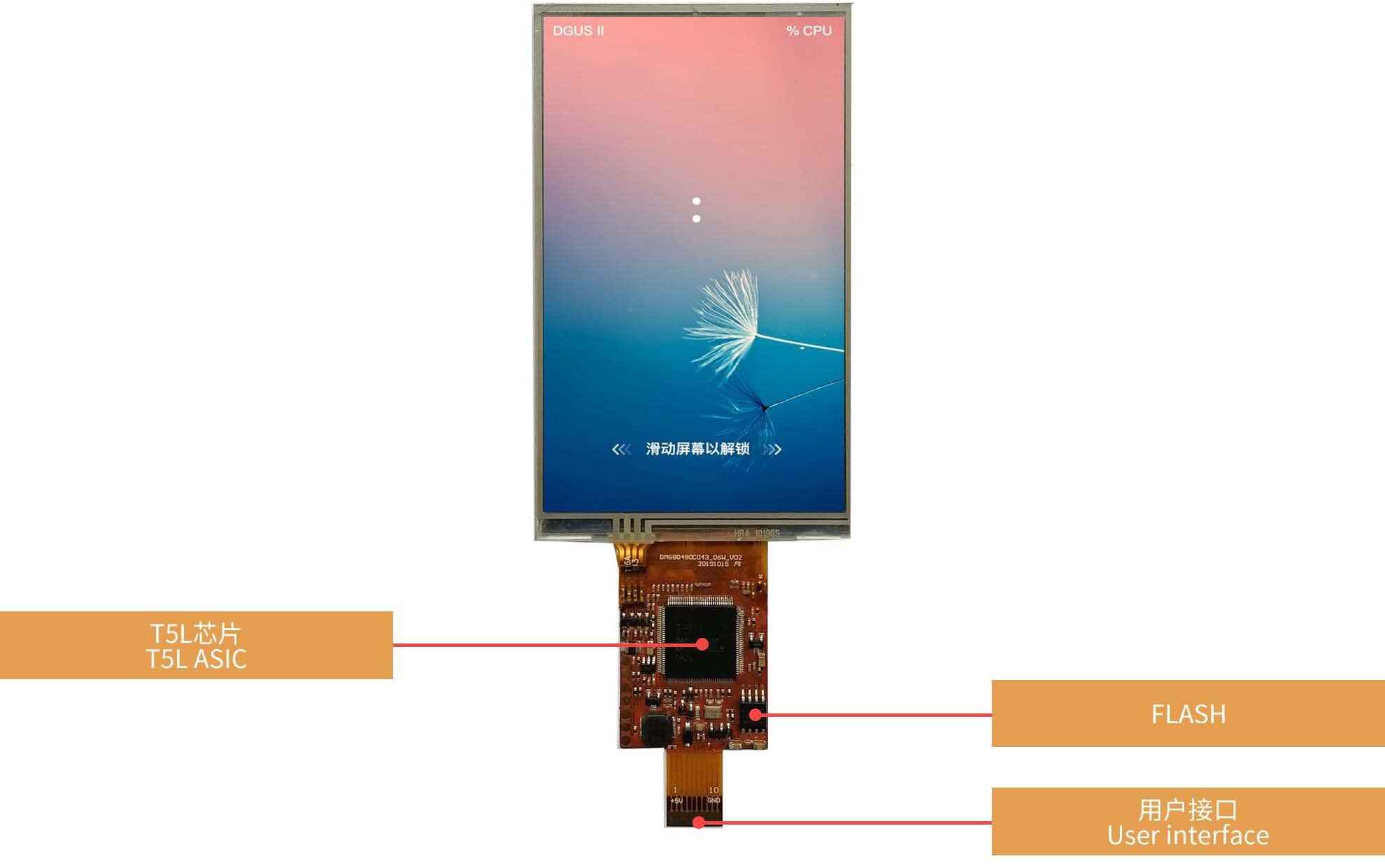

Function working principl

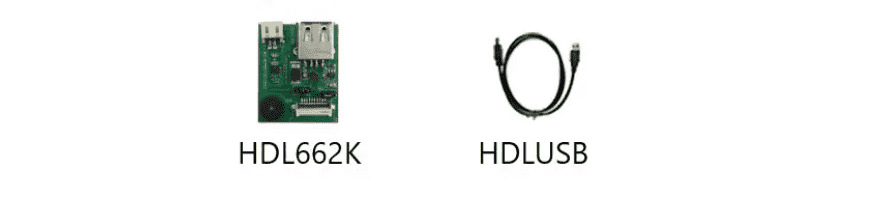

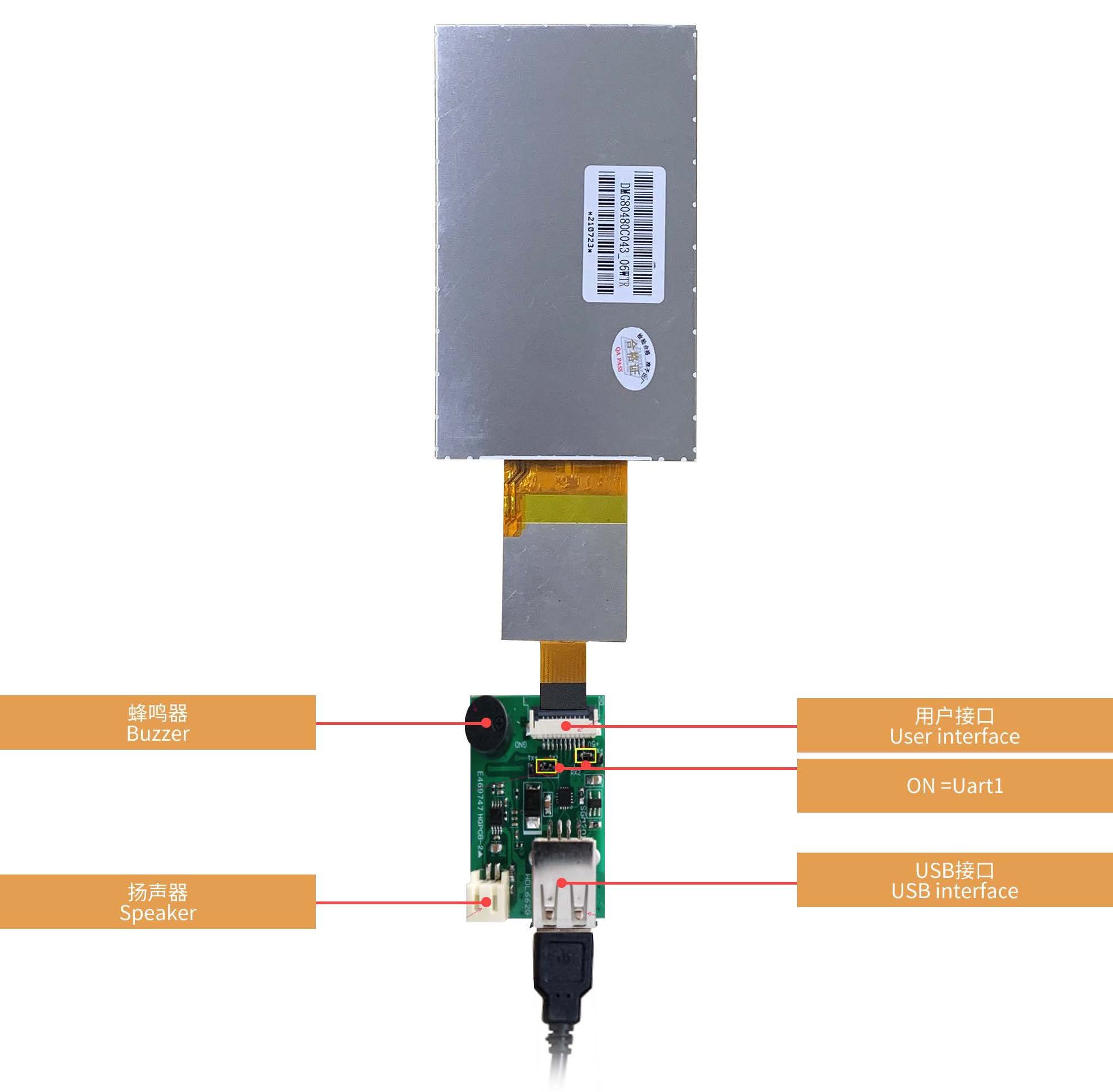

app

b


COF

Характеристики

Основные параметры
Степень применения Коммерческий класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 4.3"
Разрешение 800×480
Срок жизни ≥ 20 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость WTR: 250 нит / WN: 300 нит
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Область отображения (Active Area, A.A.) 56.16×93.60
Подсветка LED
Яркость 250 nit
Размеры
Установочные размеры, мм 60.86(+0.3)×102.57(+0.3)
Размеры (ШxВxГ), мм 60.86×102.57×4.50
Сенсорные параметры
Тип Touch RTP (резистивная сенсорная панель) Другие товары
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни LED Более 1 000 000 касаний
Тип Touch-панели RTP
Напряжение и ток
Напряжение питания, В 4.5~5.5
Напряжение питания, тип. 5V Другие товары
Рабочий ток VCC = +5 В, подсветка включена, 240 мА. VCC = +5 В, подсветка выключена, 80 мА
Рабочая среда
Рабочая температура -10~60℃
Температура хранения -20℃~70℃
Рабочая влажность 10%~90% относительной влажности
ESD test Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test Power supply ±1KV; 100KHz Normal operation
Интерфейс
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА; 2.4~5.0В. Вход 0: Iin = -1 мА; 0~0.5В
Входной интерфейс UART2: 3.3V & 5V TTL/CMOS. UART1: 3.3V & 5V TTL/CMOS
Пользовательский интерфейс Гибкий шлейф 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с UART2: 3,3 В и 5 В TTL/CMOS UART1: 3,3 В и 5 В TTL/CMOS
Разъем 10Pin_1.0mm
Формат данных UART2: N81. UART1: N81
PGT05 интерфейс Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение 16 Мбайт ИЛИ флэш-память для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработан компанией DWIN. Серийное производство в 2019 г., 1 МБ без флэш-памяти на чипе, 512 КБ используется для хранения базу данных пользователей. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-11-04
Datasheet
Вес и габариты
Ширина (мм) 102.57
Вес (грамм) 75
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG80480C043_06WTR

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

86_3D-DMG80480C043_06WTR.rar 3D-данные , 6.34 КБ
DMG80480C043_06WTR.pdf Datasheet , 1.83 МБ
