DMG72720T041_06WTC DWIN T5L1 UART HMI 4.1" IPS INCELL ЖК-дисплей промышленного класса с сенсорной ёмкостной панелью
DMG72720T041_06WTC DWIN T5L1 UART HMI 4.1" IPS INCELL ЖК-дисплей промышленного класса с сенсорной ёмкостной панелью фото 2
DMG72720T041_06WTC DWIN T5L1 UART HMI 4.1" IPS INCELL ЖК-дисплей промышленного класса с сенсорной ёмкостной панелью фото 3
DMG72720T041_06WTC DWIN T5L1 UART HMI 4.1" IPS INCELL ЖК-дисплей промышленного класса с сенсорной ёмкостной панелью фото 4
DMG72720T041_06WTC DWIN T5L1 UART HMI 4.1" IPS INCELL ЖК-дисплей промышленного класса с сенсорной ёмкостной панелью фото 5
DWIN
Отзывов: 0
Артикул: DMG72720T041_06WTC

Описание товара:

DMG72720T041-06WTC

ASIC T5L1 IPS-TFT-LCD 4.1 дюйма, разрешение 720*720 пикселей, 16.7М цветов, широкий угол обзора, емкостный сенсорный экран Incell, промышленного класса

  • 16 Мбайт БЕЗ флэш-памяти для шрифтов, изображений и аудиофайлов.
  • Активная область (A.A.): 73,98 мм (Ш) ×73,98 мм (В).
  • Яркость до 400 нит.

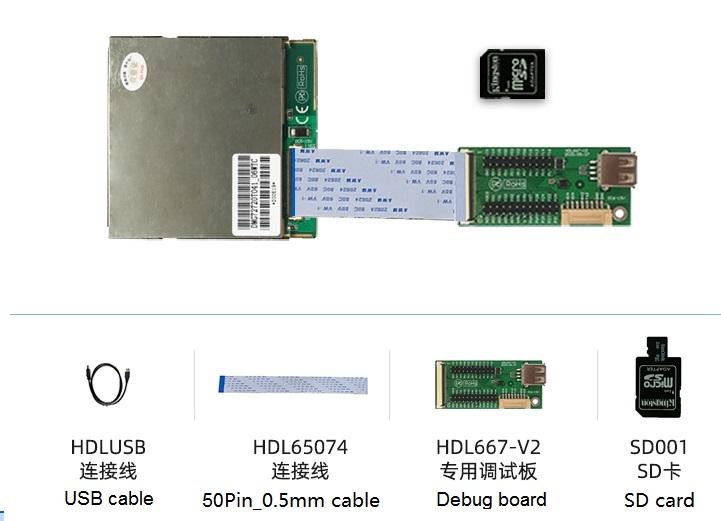

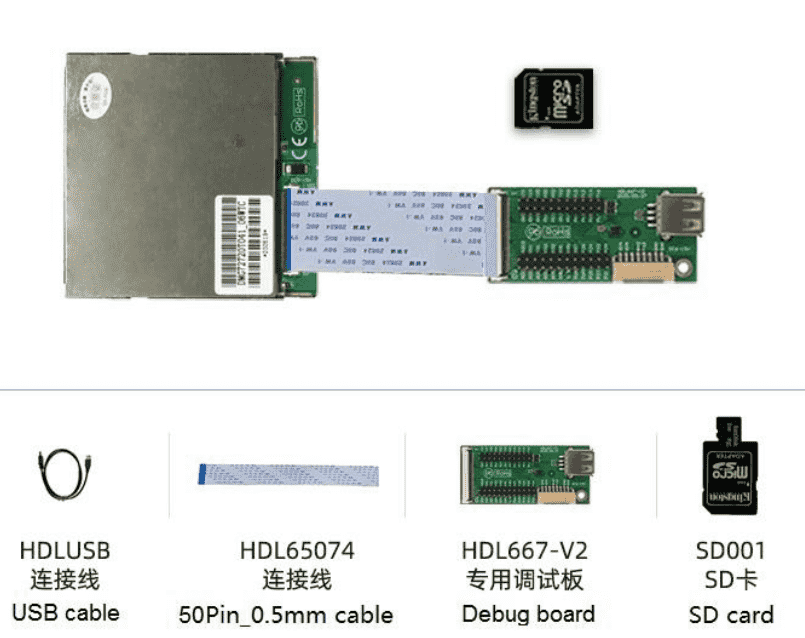

  • Работает с отладочной платой HDL667-V2, кабель 50pin_0.5mm.
  • IO/PWM/AD/UART доступны на отладочной плате.
  • Основан на T5L1, работает под управлением системы DGUS II.

Характеристики:
Все характеристики
Степень применения
Индустриальный класс
3D-данные
Загрузить
Диагональ
4.1"
Разрешение
720×720
Срок жизни
≥ 10 000ч
Яркость
400 nit
Защитное покрытие
Есть
Размеры (ШxВxГ), мм
79.1×82.8×6.0
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

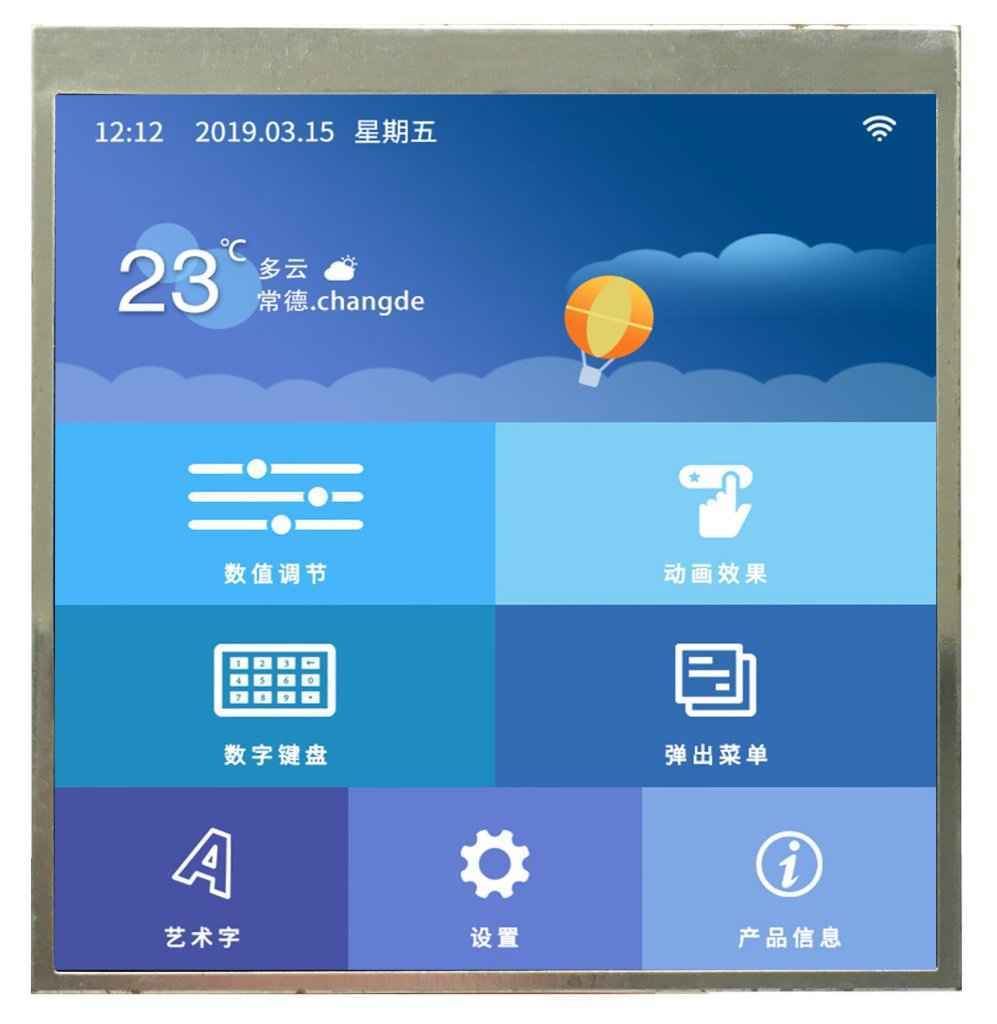

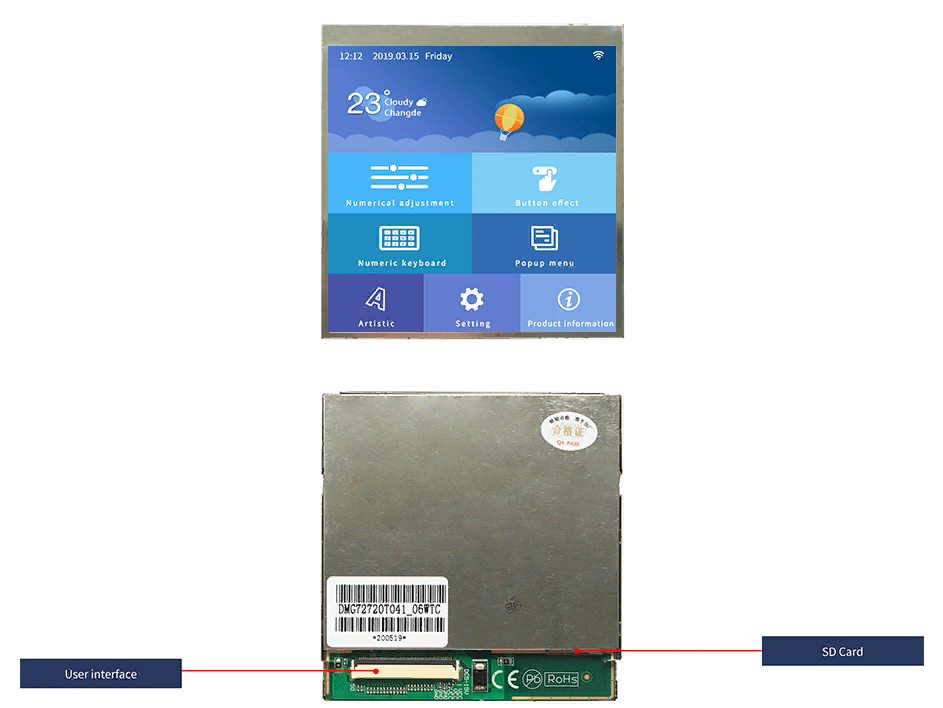

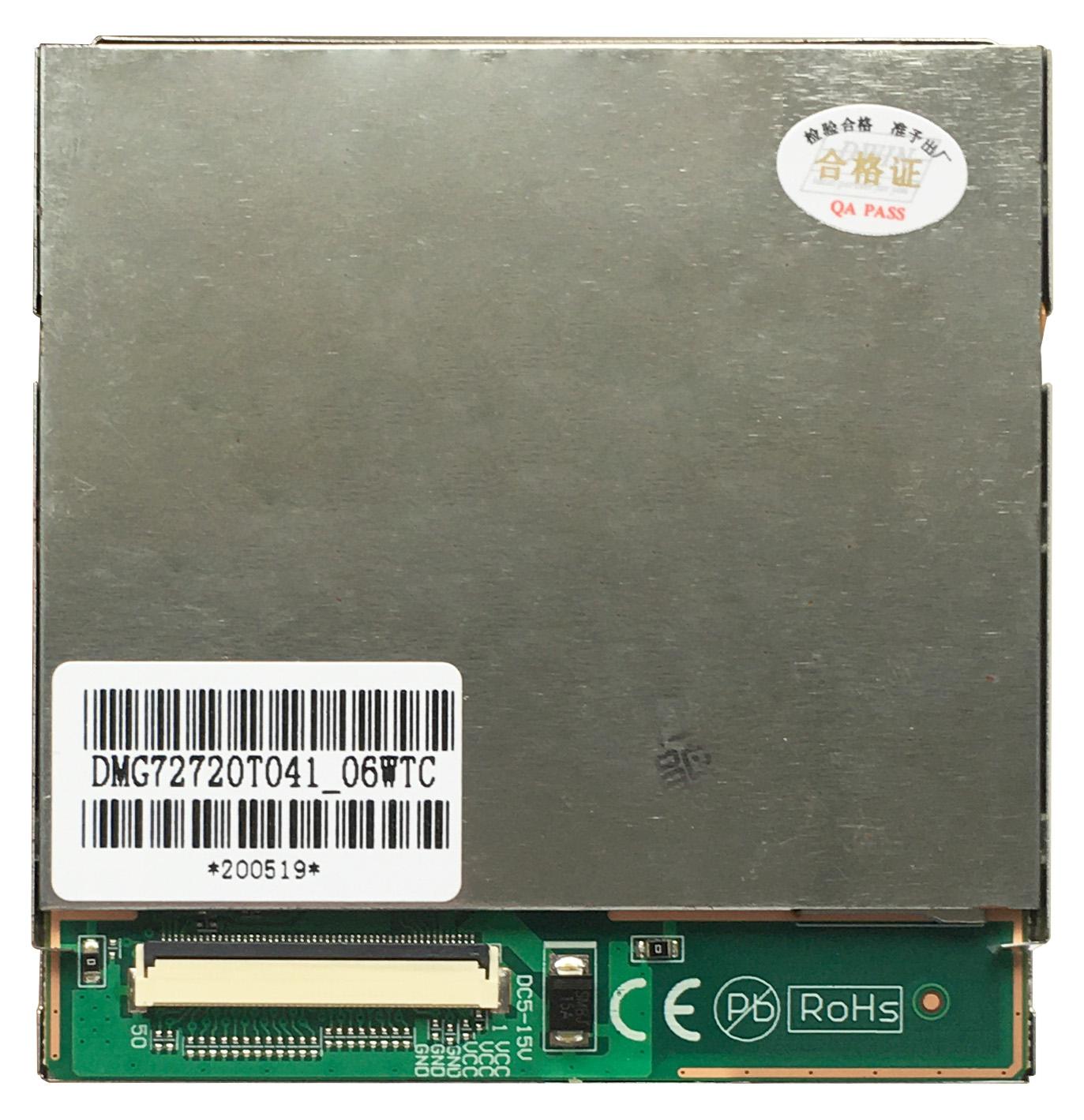

DWIN T5L1 UART HMI 4.1" IPS-TFT INCELL ЖК-дисплей промышленного класса
DMG72720T041-06WTC

ASIC T5L1 IPS-TFT-LCD 4.1 дюйма, разрешение 720*720 пикселей, 16.7М цветов, широкий угол обзора, емкостный сенсорный экран Incell, промышленного класса. Основан на T5L1, работает под управлением системы DGUS II

2
2

1 (4)
1 (5)

Function working principle
8 PIN 2.0


Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 4.1"
Разрешение 720×720
Срок жизни ≥ 10 000ч
Яркость 400 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 73.98×73.98
Область просмотра (View Area, V.A.) 74.6×74.6
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 79.1×82.8×6.0
Вес нетто 70
Пользовательский интерфейс и периферия
Периферия DMG72720T041_06WTC Емкостная сенсорная панель INCELL, зуммер
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура INCELL
Сенсорный режим Поддержка точки касания и перетаскивания
Светопропускание Более 95%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В 7~15В
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12В, подсветка включена; 160 мА. VCC = +12В, выкл.; 80 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~85℃
Рабочая влажность 10%~90% относительной влажности
ESD test Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс FPC40_0.5mm, интерфейс MIPI
CTP интерфейс INCELL LCM interface: FPC40_0.5mm, MIPI
INCELL LCM интерфейс Есть
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс TTL/CMOS (3.3 В и 5 В ТТЛ), 8N1

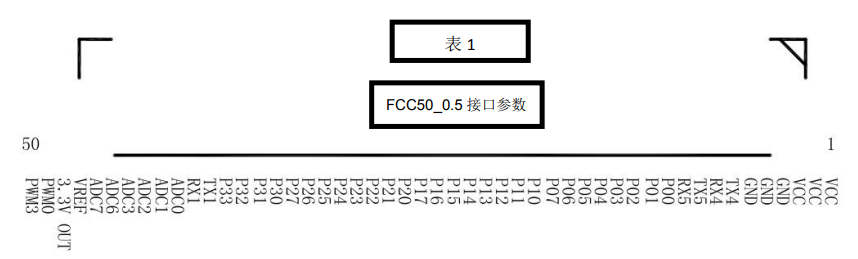

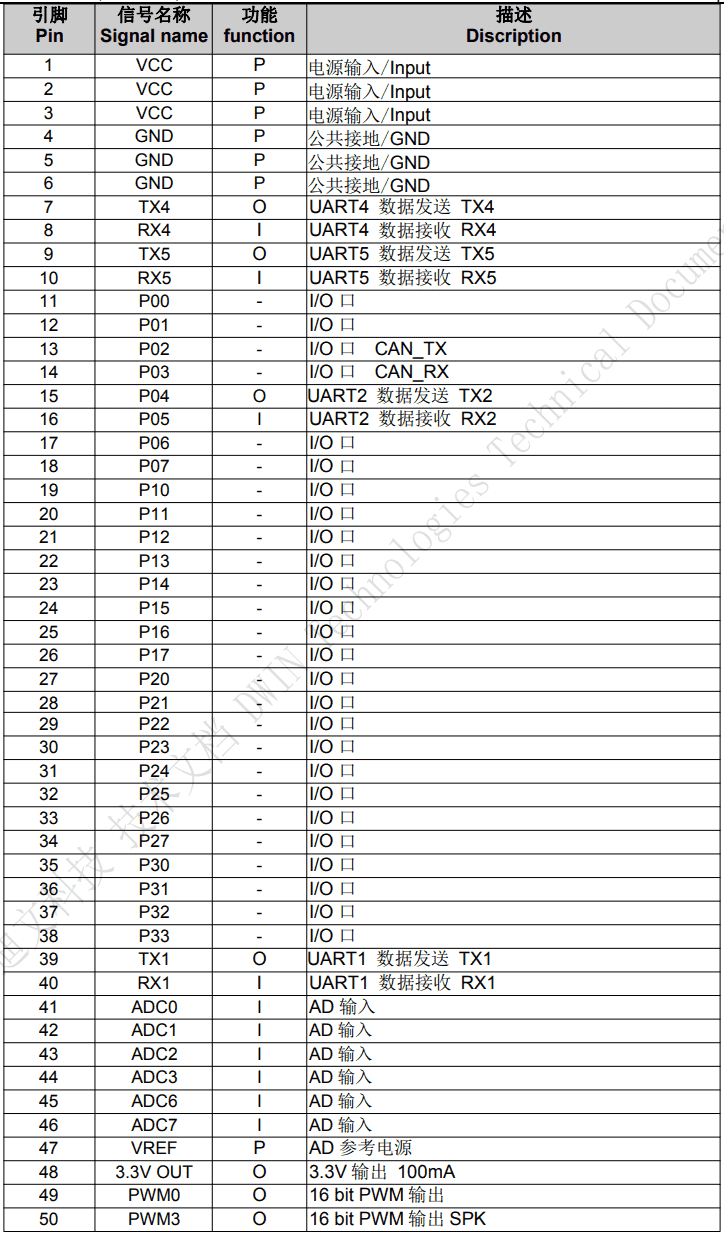

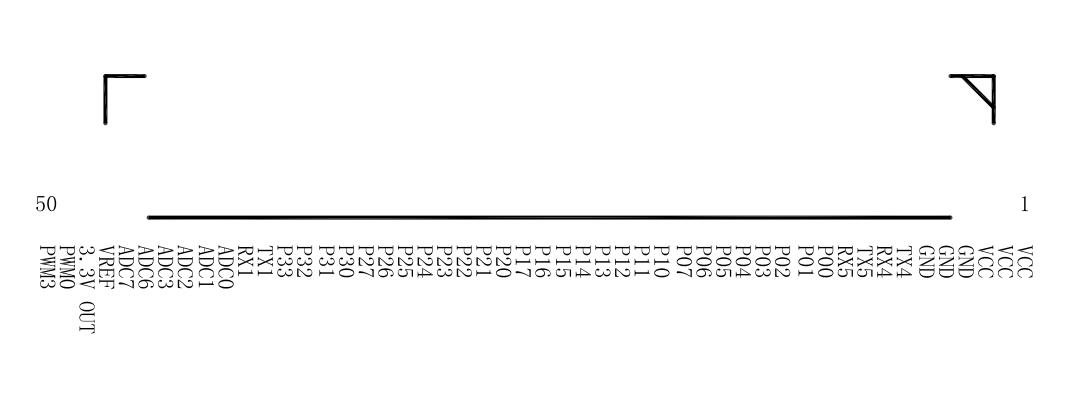

Пользовательский интерфейс FCC50_0.5 мм (см. определения в приложении: таблица 1 Datasheet)
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс 3.3 В и 5 В TTL, 8N1
Разъем FCC50_0.5 mm
Формат данных N81
Память
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-11-04
Datasheet
Вес и габариты
Ширина (мм) 82.8
Вес (грамм) 70
Прочие
Гарантия 1 год
Страна бренда Китай

C этим товаром искали

DMG72720T041_06WTC

Похожие товары (8)

Такого товара не существует

Файлы

3D-данные [3D-данные]
12_3D-DMG72720T041_06WTC.rar 3D-данные , 173.29 КБ
Datasheet [Datasheet]
DMG72720T041-06WTC.pdf Datasheet , 2.23 МБ
