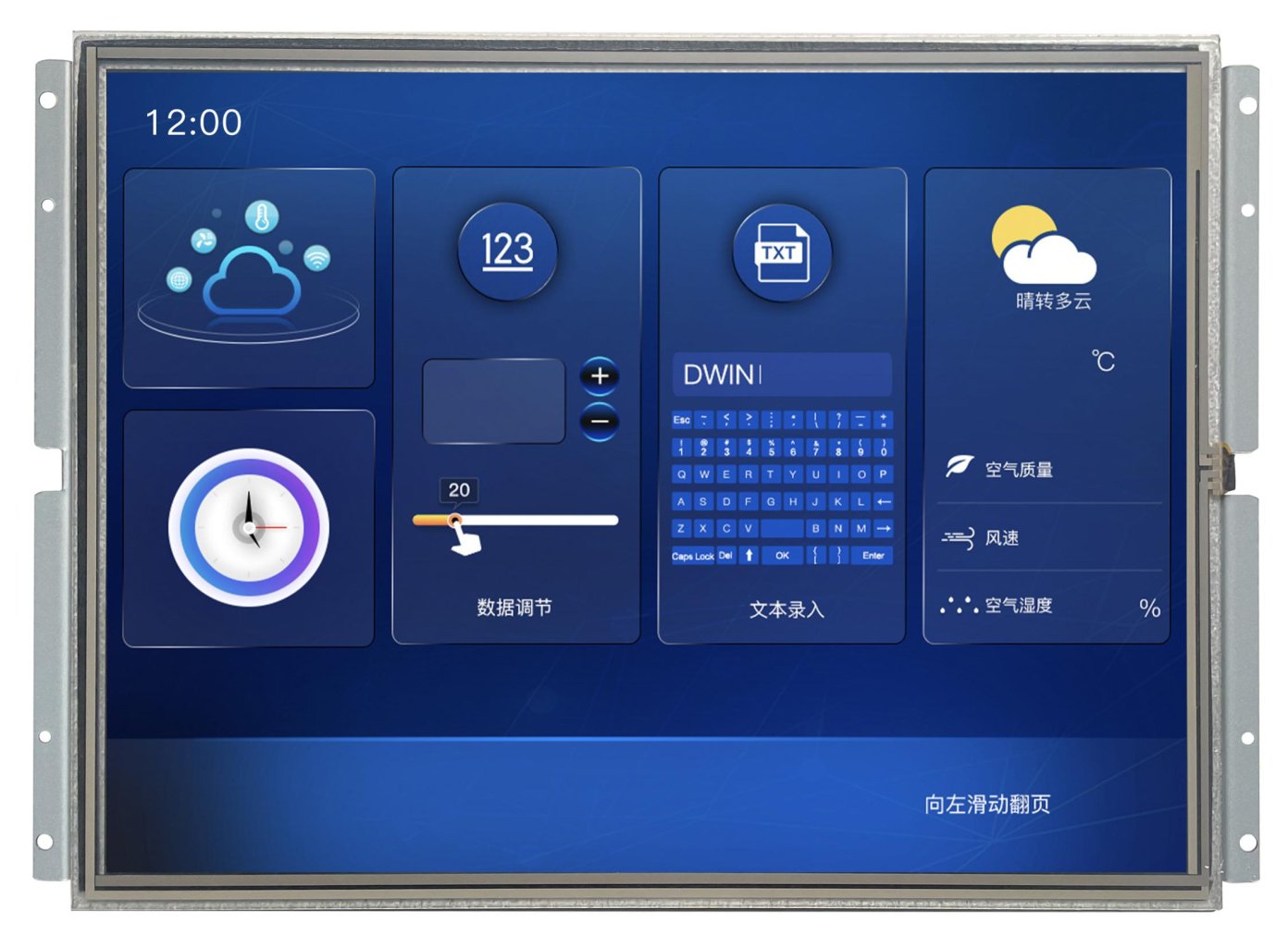

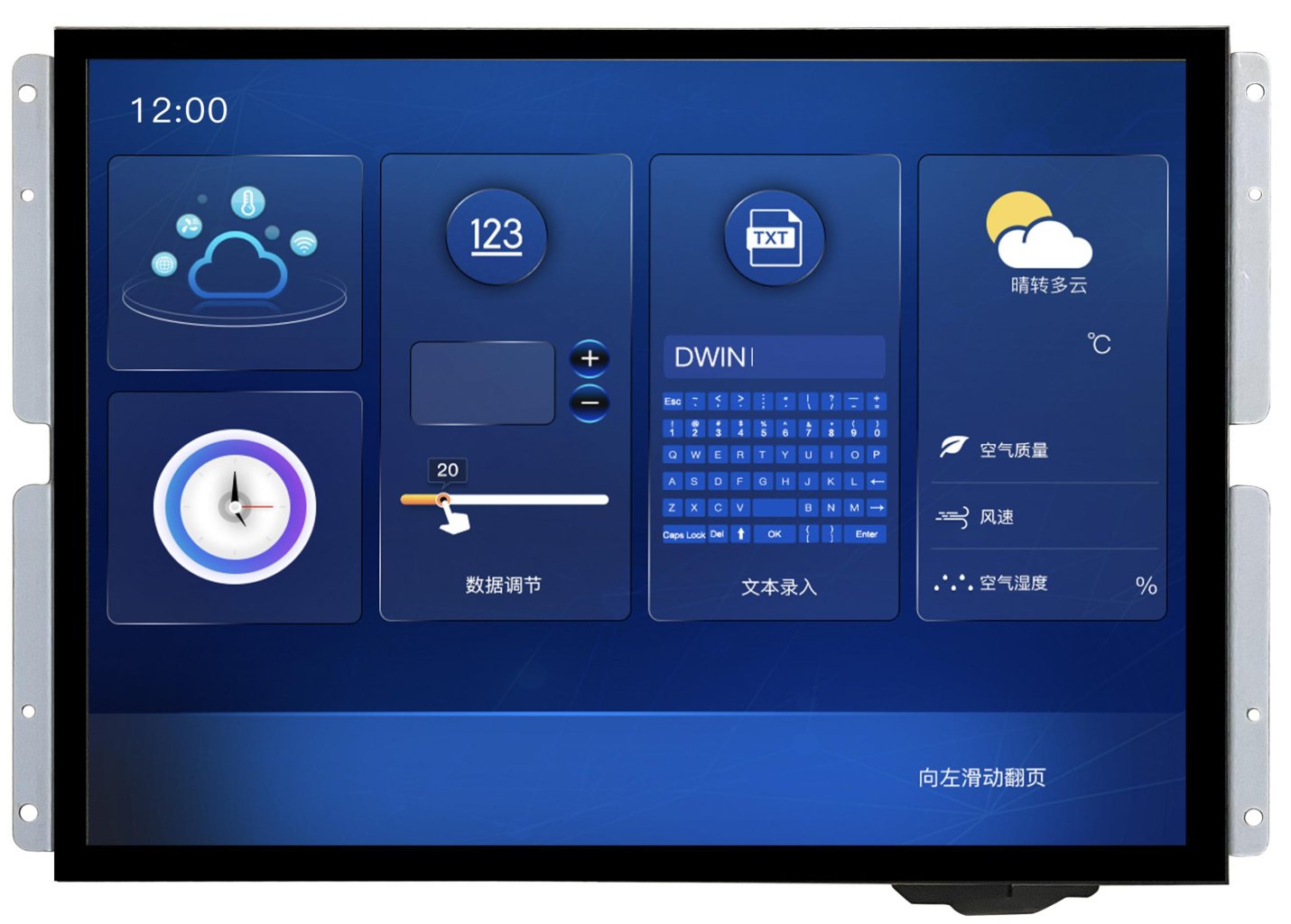

DMG10768Y150_01N DWIN T5L2 UART HMI 15" TN ЖК-дисплей класса красоты
DMG10768Y150_01N DWIN T5L2 UART HMI 15" TN ЖК-дисплей класса красоты фото 2
DMG10768Y150_01N DWIN T5L2 UART HMI 15" TN ЖК-дисплей класса красоты фото 3
DWIN
Артикул: DMG10768Y150_01NC

Описание товара:

DMG10768Y150_01N

ASIC T5L2 TN-TFT-LCD 15.0 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, нормальный угол обзора

  • Основан на T5L2, работает под управлением системы DGUS II.
  • Емкостный/Резистивный сенсорный экран.
Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Класс красоты
Диагональ
15.0"
Разрешение
1024×768
Срок жизни
≥ 10 000ч
Защитное покрытие
Нет
Размеры (ШxВxГ), мм
349.0×252.0×29.1
Цветность
Тип ЖК-дисплея
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L2 UART HMI 15" TN-TFT ЖК-дисплей класса красоты
DMG10768Y150_01N

ASIC T5L2 TN-TFT-LCD 15.0 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, нормальный угол обзора

Характеристики

Основные параметры
Степень применения Класс красоты
Защитное покрытие Нет
Дисплей
Диагональ 15.0"
Разрешение 1024×768
Срок жизни ≥ 10 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора(V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 304.1×228.1
Область просмотра (View Area, V.A.) 305.5×229.5
Подсветка LED
Яркость 200 nit
Размеры
Размеры (ШxВxГ), мм 349.0×252.0×29.1
Размеры (ШxВxГ), мм 349.0×252.0×29.1
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности н/д
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Поддержка точки касания и перетаскивания
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 7~36V
Напряжение питания, тип. 12V Другие товары
Рабочий ток 960mA VCC=12V,VCC=12V, max backlight. 300mA VCC=12V,VCC=12V, backlight off
Рабочая среда
Рабочая температура -10~60℃ (12V @ 60% RH)
Температура хранения -20~70℃
Рабочая влажность 10%~90%RH, typical value of 60% RH

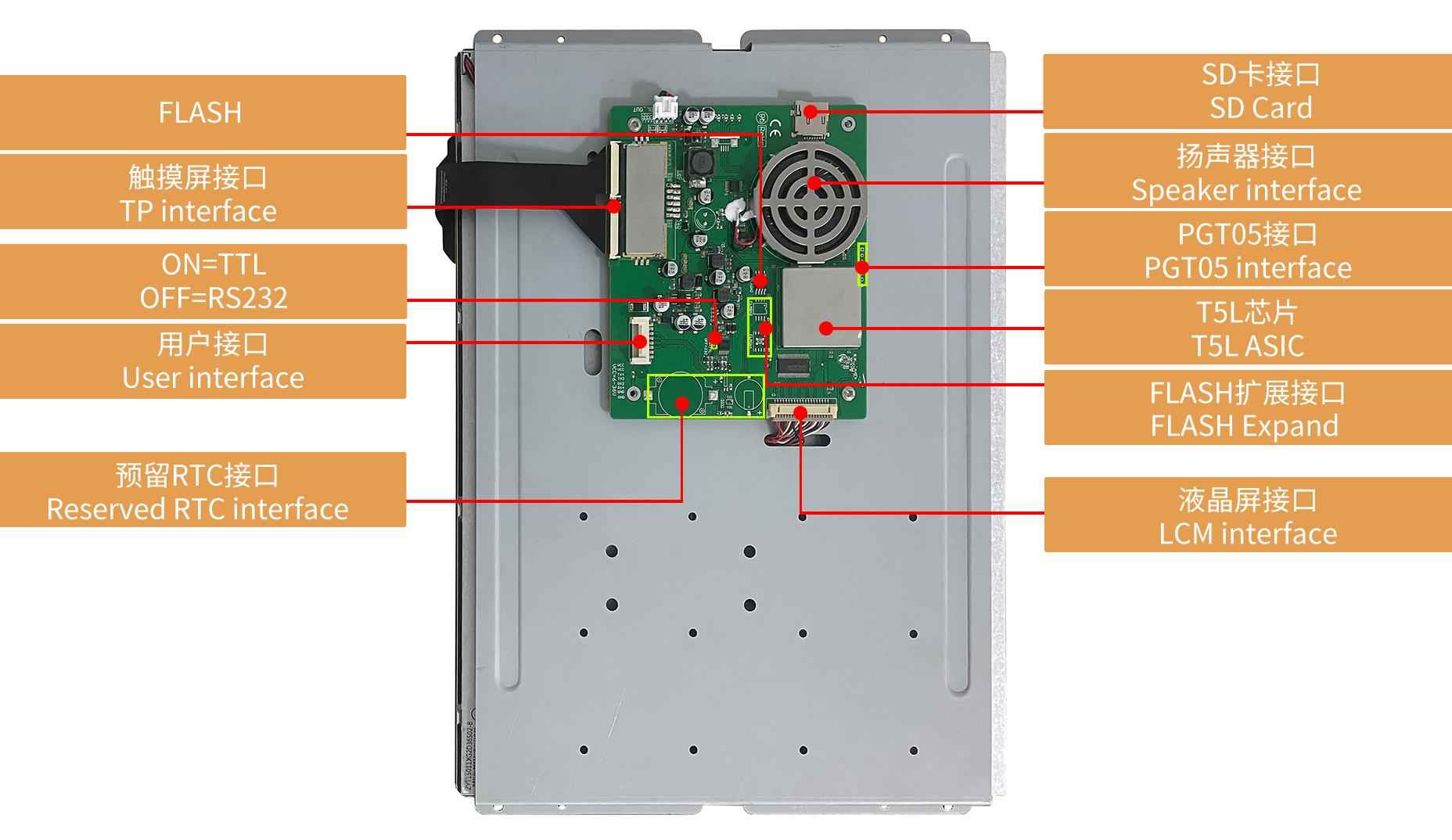

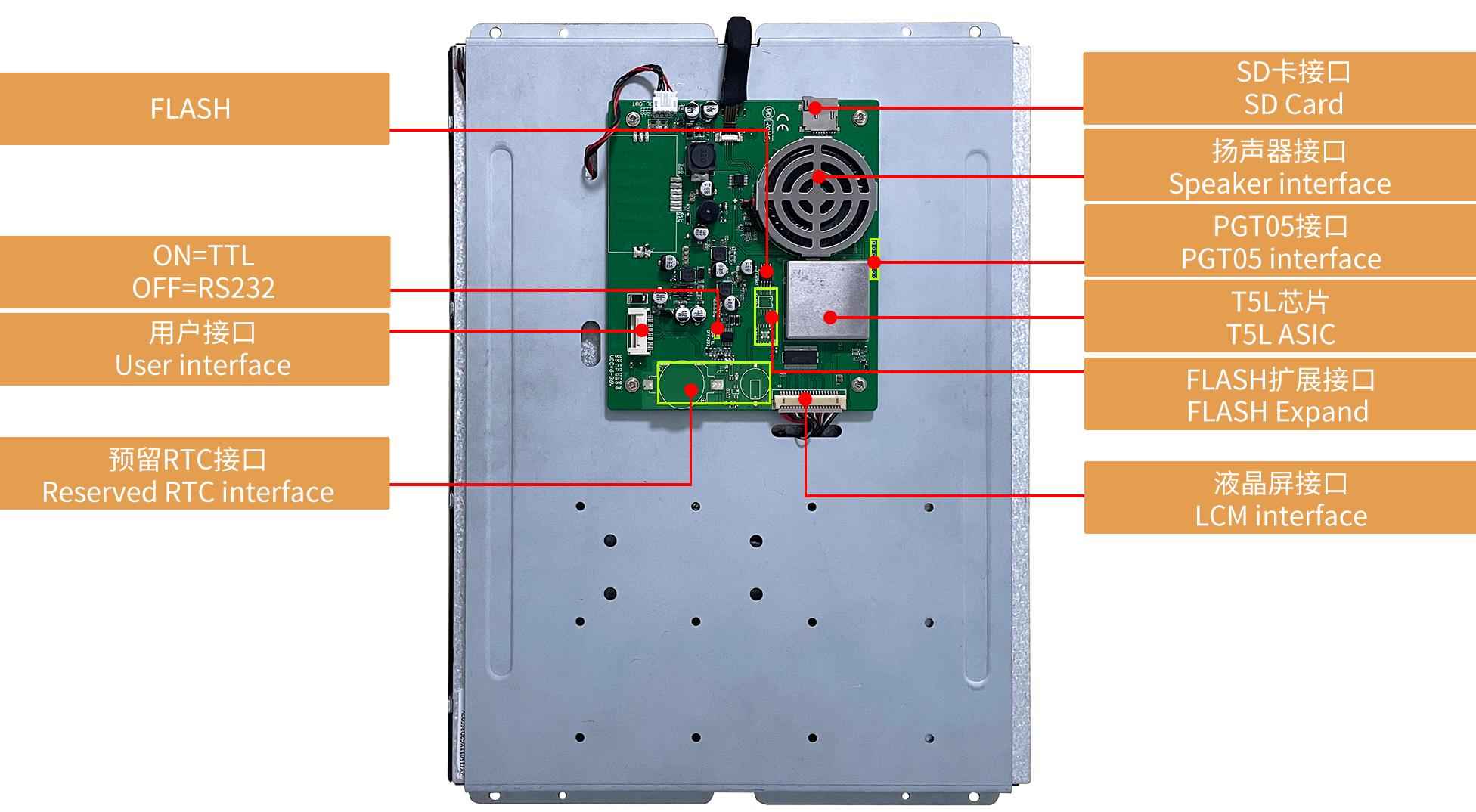

Интерфейс
LCM интерфейс FPC20 1.25mm, LVDS interface
RTP интерфейс FPC4 1.0 мм
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Output 1: Iout = 1mA 3.0-3.3V. Output 0: Iout = -1mA 0-0.3 V
Входное напряжение (RXD) Input 1: Iin = 1mA 2.4/3.3/5.0V. Input 0: Iin = -1mA 0-0.5V

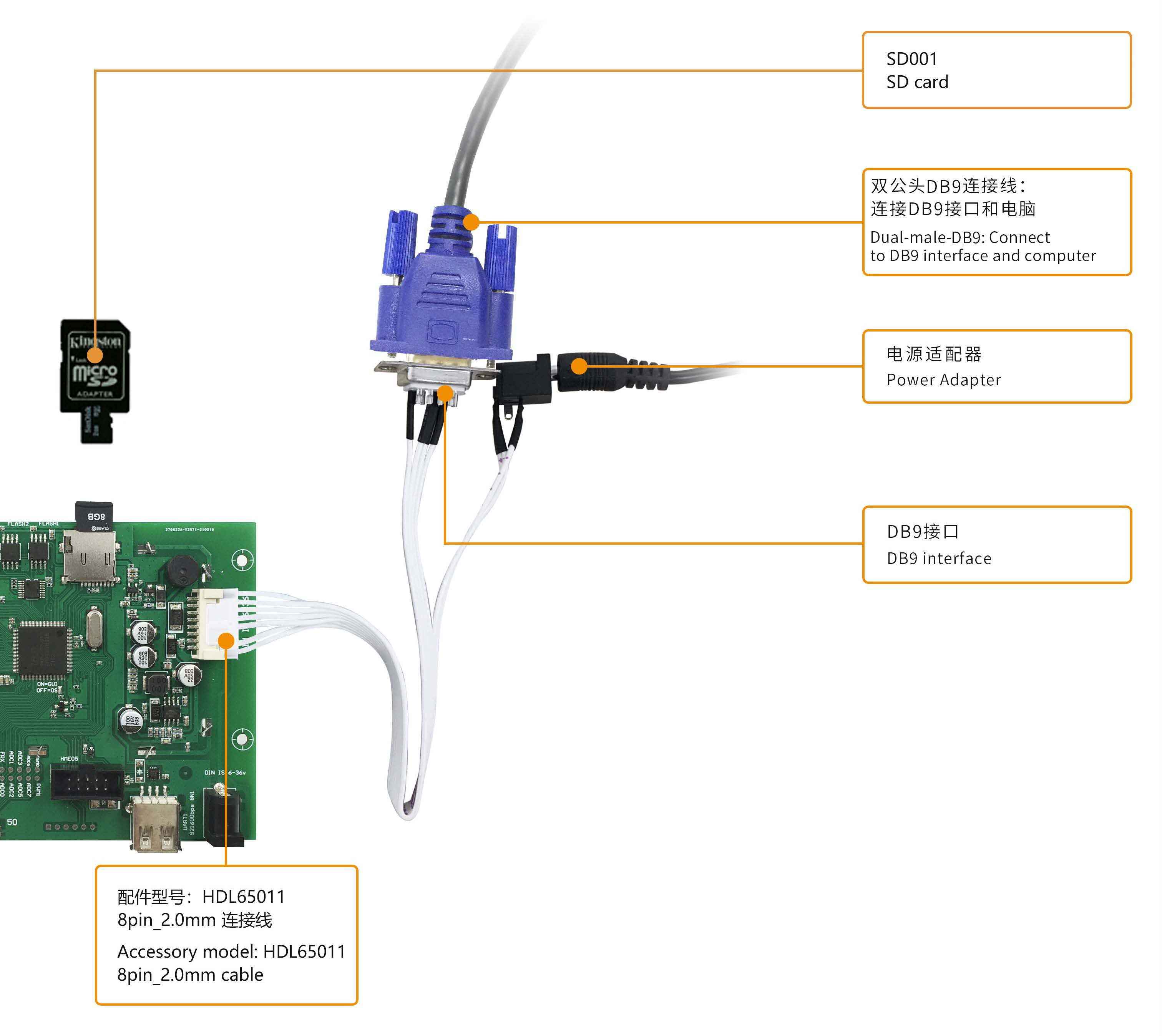

Входной интерфейс UART2: ON=TTL/CMOS; OFF=RS232 (Factory default TTL / CMOS) UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем 8Pin_2.0mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Интерфейс динамика Бортовой динамик. Мощность: <2,5 Вт Другие товары
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс В случае случайного сбоя продукта вы можете использовать PGT05 для обновления DGUS. ядро и верните продукт в нормальное состояние
Память
Flash расширение Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ Флэш-память NAND
Flash память 32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <15W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2022-06-07
Datasheet
Вес и габариты
Ширина (мм) 252
Вес (грамм) 2110
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG10768Y150_01NC

C этим товаром искали

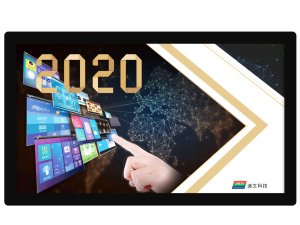

Похожие товары (8)

Такого товара не существует

Файлы

DMG10768Y150_01NC.pdf Datasheet , 2.6 МБ
DMG10768Y150_01NR.pdf Datasheet , 2.82 МБ
