Схема терапевтического электростимулятора средней частоты на основе одного чипа T5L0
Схема терапевтического электростимулятора средней частоты на основе чипа T5L0
Принцип работы среднечастотного электротерапевтического аппарата
В качестве низкочастотной модуляции промежуточной частоты электротерапевтический аппарат использует сигнал промежуточной частоты, генерируемый генератором промежуточной частоты. После того, как низкочастотный ток модулирует ток промежуточной частоты, ток, амплитуда и частота которого изменяются с амплитудой и частотой низкочастотного тока, называется модулированным током промежуточной частоты. Модулированный ток промежуточной частоты обладает как характеристиками, так и терапевтическими эффектами низкочастотного тока и тока промежуточной частоты. Его можно использовать для имитации эффекта традиционной китайской медицины иглоукалывания и прижигания, а для лечения используется метод электростимуляции. Он действует на ганглии, может вызывать рефлексы и выполняет функции сокращения мышц, расслабления сухожилий, улучшения кровообращения и обезболивания.

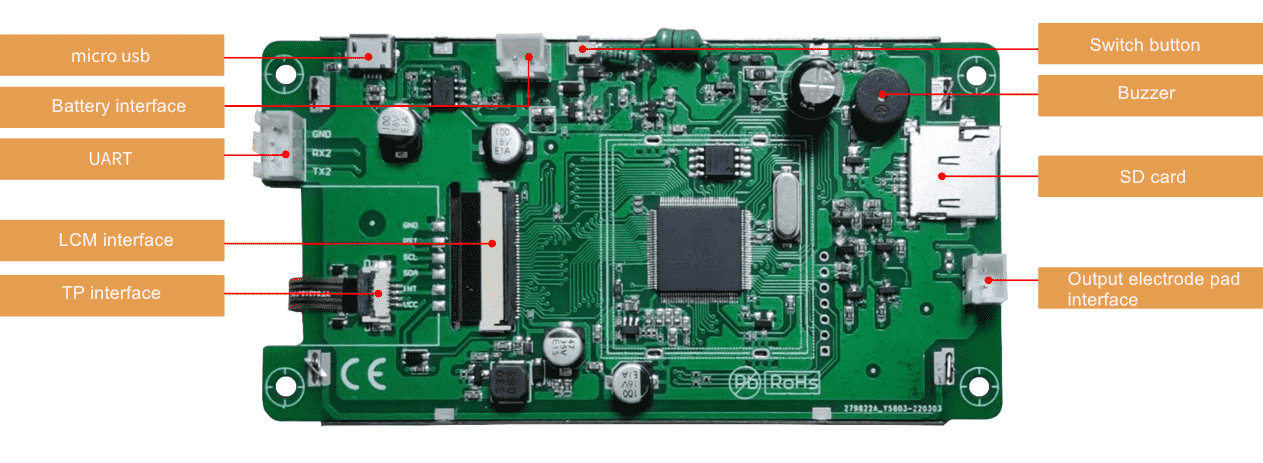

Схема электротерапевтического аппарата средней частоты DWIN

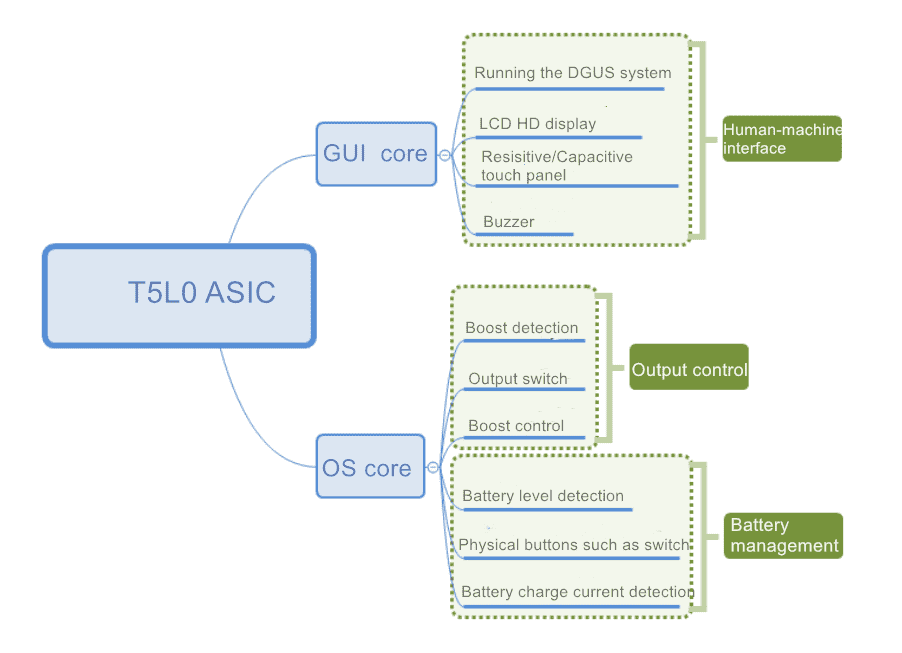

Вся схема использует двухъядерный процессор DWIN T5L0 в качестве центра управления вся машина, ядро GUI реализует взаимодействие человека и машины без кода и управляет выходом волны импульсной терапии промежуточной частоты в различных передачах и режимах с помощью ШИМ и AD обратной связи ядра операционной системы. Он поддерживает обнаружение контакта с человеком, автоматическую сигнализацию о низком заряде батареи и другие функции
Особенности электротерапевтического аппарата средней частоты DWIN
- Точная многоскоростная частота регулируемый: поддерживает до 1700 уровней регулируемой интенсивности, регулируемую выходную частоту промежуточной частоты 1 ~ 10 кГц и частоту модуляции 10 ~ 480 Гц.
- Настройка режима вывода: измените файл конфигурации с помощью SD-карты. для настройки рабочей частоты каждого режима.

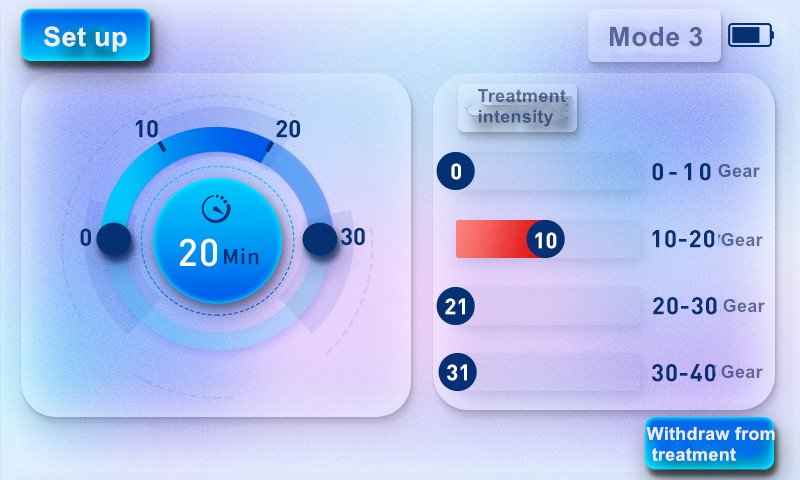

- Богатые элементы интерфейса: вторичная разработка интерфейса DGUSII без кода может реализовать настройку и отображение интенсивности работы, режима, времени, а также яркости регулировка, автоматическая настройка экранного времени, анимация загрузки, эффект анимации экранной заставки и т.д.
- Аккумуляторная батарея: встроенная перезаряжаемая литиевая батарея с интерфейсом зарядки Mini USB.
Преимущества электротерапевтического аппарата средней частоты DWIN
- Однокристальное решение;
- Двухъядерный чип, графическое ядро не поддерживает кодовый интерфейс проектирования хост-компьютера; Повышение ядра ОС, патент на управление выходом, трансформатор не требуется;
- Поддержка отображения решения различных размеров и разрешений, таких как от 4,3 дюйма до 10,4 дюйма;
- Встроенная 16 МБ ФЛЭШ-память с возможностью расширения до 176 МБ, может хранить несколько изображений, создавать сенсорные и отображать в виде больших значков, удобно для людей среднего и пожилого возраста, а также людей с плохим зрением, подсветка экрана с регулируемой яркостью;
- Интеллектуальное управление батареей, напоминание о низком заряде батареи, напоминание об отключении.
Видео
Время публикации: 18 мая 2022
