DMG48480F021_01W DWIN T5L0 HMI 2.1" IPS супертонкий ЖК-дисплей COF серии
DMG48480F021_01W DWIN T5L0 HMI 2.1" IPS супертонкий ЖК-дисплей COF серии
DMG48480F021_01W DWIN T5L0 HMI 2.1" IPS супертонкий ЖК-дисплей COF серии
DMG48480F021_01W DWIN T5L0 HMI 2.1" IPS супертонкий ЖК-дисплей COF серии
DMG48480F021_01W DWIN T5L0 HMI 2.1" IPS супертонкий ЖК-дисплей COF серии
DMG48480F021_01W DWIN T5L0 HMI 2.1" IPS супертонкий ЖК-дисплей COF серии
DMG48480F021_01W DWIN T5L0 HMI 2.1" IPS супертонкий ЖК-дисплей COF серии
DMG48480F021_01W DWIN T5L0 HMI 2.1" IPS супертонкий ЖК-дисплей COF серии
( 0 отзывов)
Артикул:
2 750 ₽
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WTCZ01
  • WTCZ02
  • WN
  • -
Яркость [Дисплей]
  • 50 nit
  • 350 nit
  • 400 nit
  • -
шт
Задать вопрос
Узнать о снижении цены В план покупок

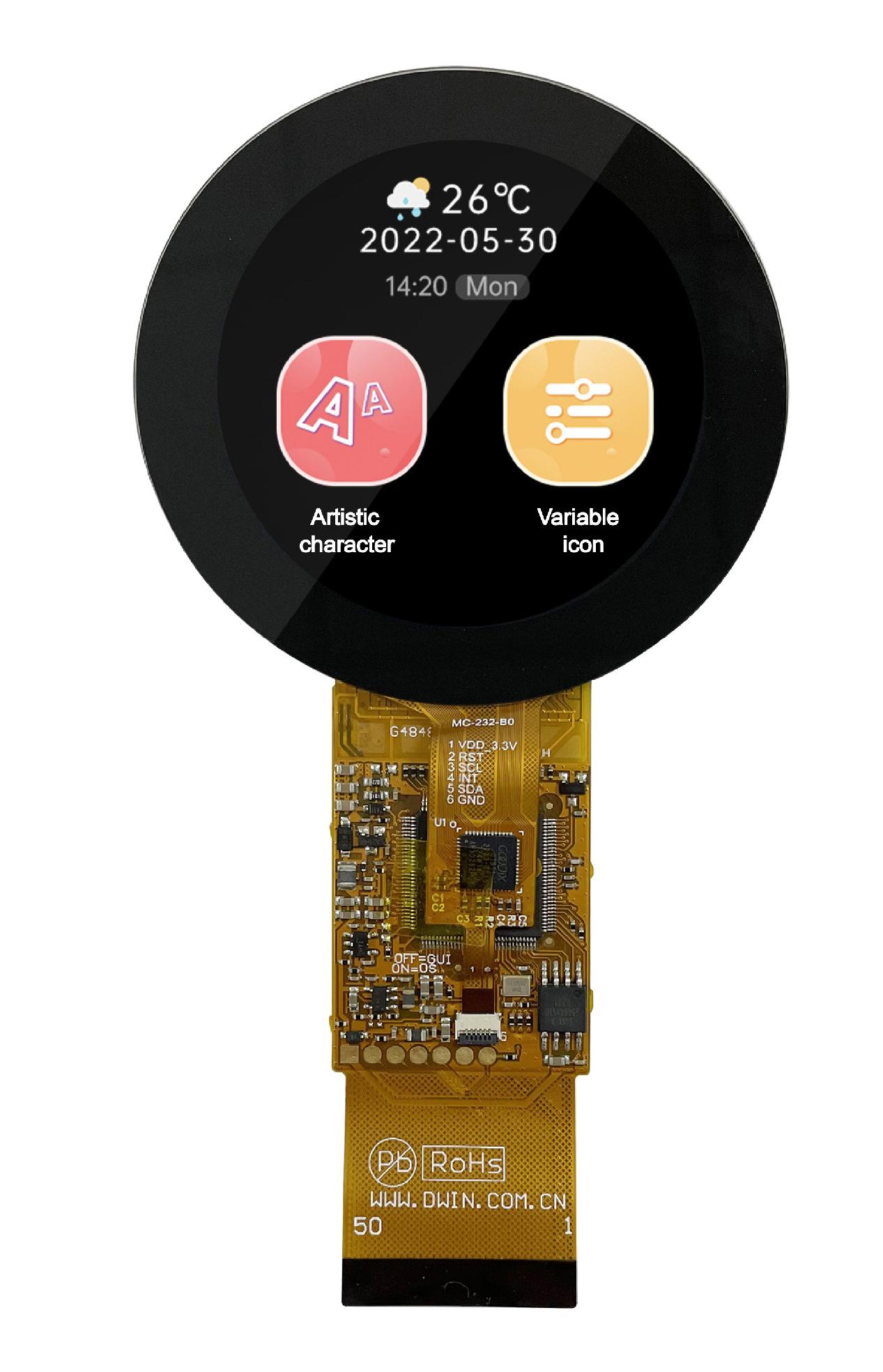

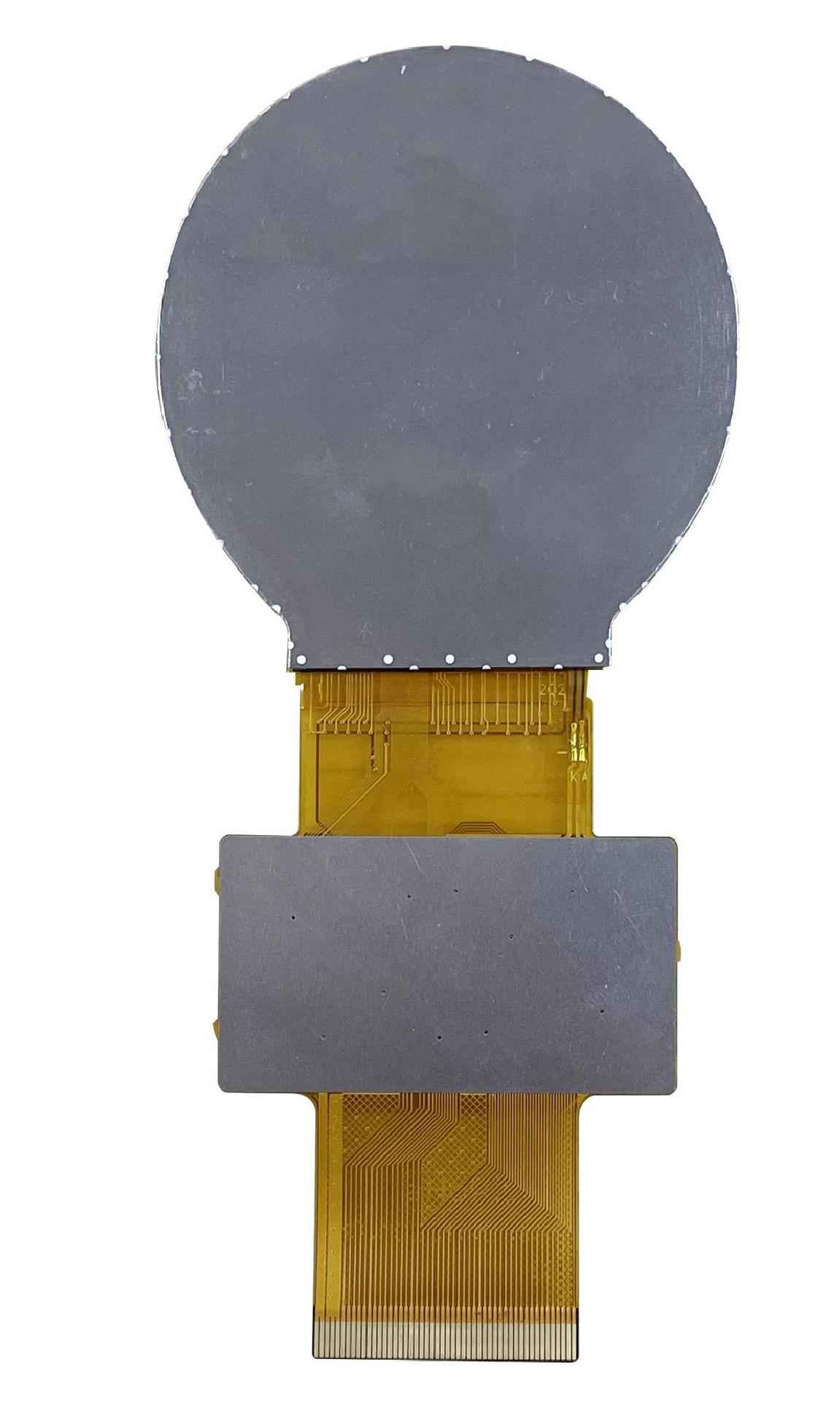

  • DMG48480F021_01W DWIN T5L0 HMI 2.1" IPS супертонкий ЖК-дисплей серии COF.
  • Основан на T5L0, работает под управлением системы DGUS II.
  • 2.1 дюйма, разрешение 480*480 пикселей, 262 тыс. цветов, IPS-TFT-LCD, широкий угол обзора.
  • Умный ЖК-дисплей с TP/без TP.

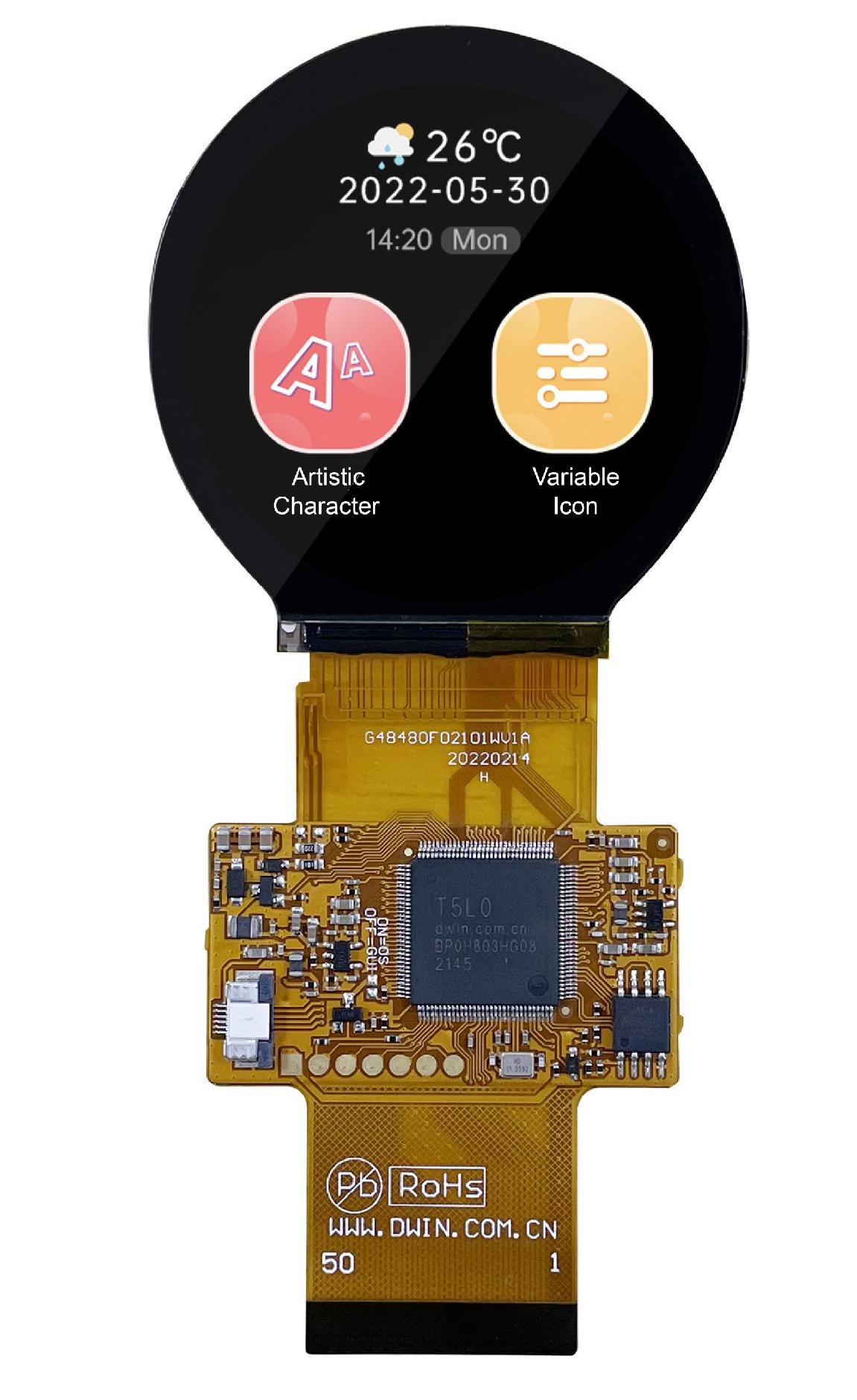

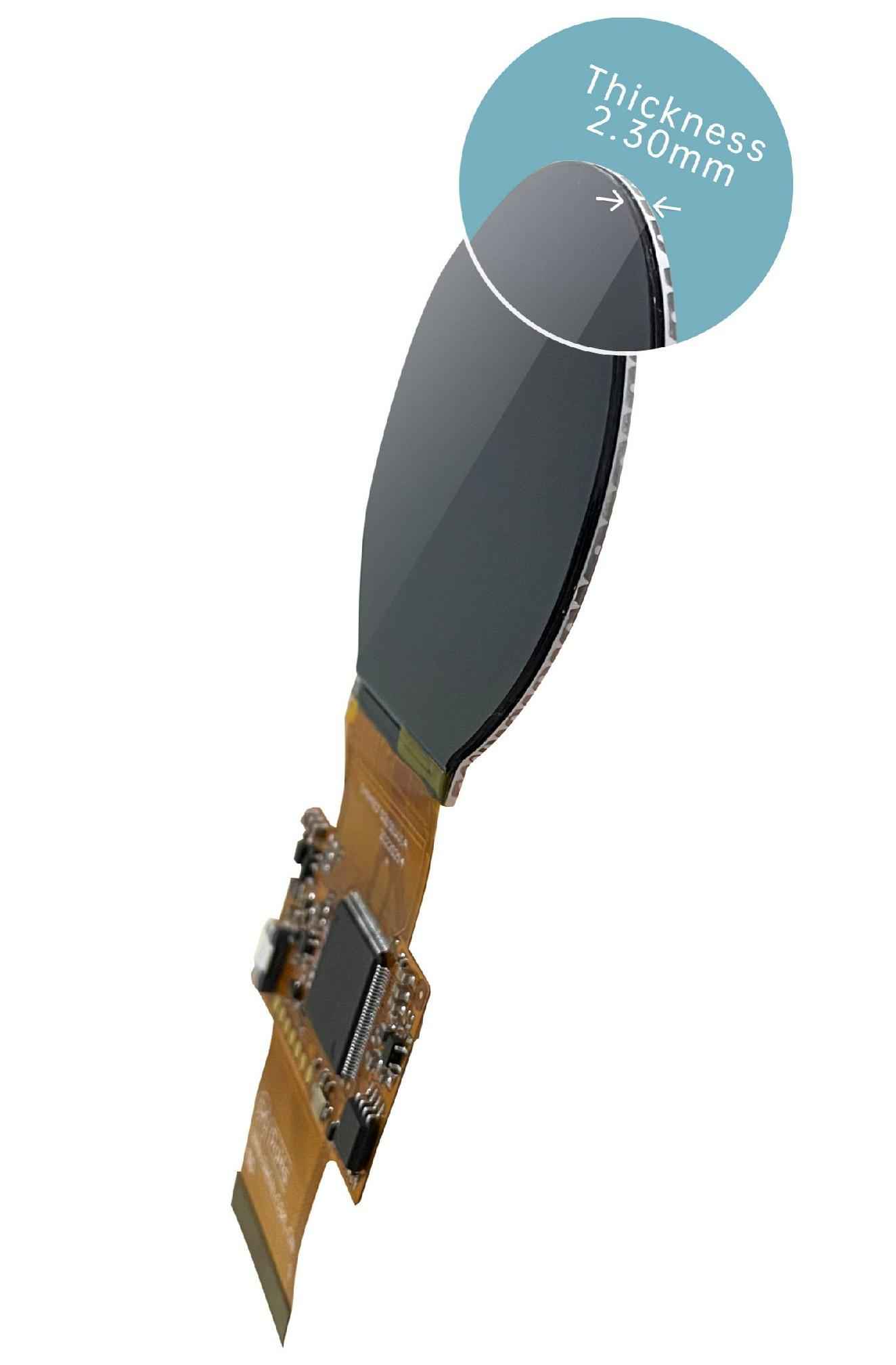

  • Структура COF. Вся основная схема интеллектуального экрана закреплена на гибком печатном плате LCM, отличающемся легкой и тонкой конструкцией, низкой стоимостью и простотой изготовления.
  • 50 выводов, включая IO, UART, CAN, AD и PWM от пользовательского ядра процессора для упрощения вторичной разработки.

DWIN T5L0 HMI 2.1" IPS супертонкий ЖК-дисплей серии COF
DMG48480F021_01W

COF屏 COF屏配件

ASIC Information

T5L0 ASIC  Developed by DWIN. Mass production in 2020,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

Display

Color 262K colors
LCD Type IPS, TFT LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Display Area(A.A) 53.28mm (W)×53.28mm (H)
Resolution 480*480
Backlight LED
Brightness DMG48480F021_01WTC:350nit
DMG48480F021_01WTCZ01:350nit
DMG48480F021_01WTCZ02:50nit
DMG48480F021_01WN:400nit

Voltage & Current

Power Voltage 3.6~5.5V, typical value of 5V
Operation Current VCC = 5V, Backlight on,170mA
VCC = 5V, Backlight off,110mA

Reliability Test

Working Temperature -10~60℃
Storage Temperature -20~70℃
Working Humidity 10%~90%RH

Interface

User interface 50Pin_0.5mm FPC
Baudrate 3150~3225600bps
Output Voltage Output 1;3.0~3.3 V
Output 0;0~0.3 V
Input Voltage
(RXD)
Input 1;3.3V
Input 0;0~0.5V
Interface UART2: TTL;
UART4: TTL;(Only available after OS configuration)
UART5: TTL;(Only available after OS configuration)
Flash 8MB

External Interface

Pin Definition I/O Functional Description
1 5V I Power supply, DC3.6-5.5V
2 5V I
3 GND GND GND
4 GND GND
5 GND GND
6 AD7 I 5 input ADCs. 12-bit resolution in case of 3.3V power supply. 0-3.3V input voltage. Except for AD6, the rest data is sent to OS core via UART3 in real time with 16KHz sampling rate. AD1 and AD5 can be used in parallel, and AD3 and AD7 can be used in parallel, which equals to two 32KHz sampling AD. AD1, AD3, AD5, AD7 can be used in parallel, which equals to a 64KHz sampling AD; the data is summed 1024 times and then divided by 64 to obtain a 64Hz 16bit AD value by oversampling.
7 AD6 I
8 AD5 I
9 AD3 I
10 AD1 I
11 +3.3 O 3.3V output, maximum load of 150mA.
12 SPK O External MOSFET to drive buzzer or speaker. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level.
13 SD_CD I/O SD/SDHC interface,The SD_CK connects a 22pF capacitor to GND near the SD card interface.
14 SD_CK O
15 SD_D3 I/O
16 SD_D2 I/O
17 SD_D1 I/O
18 SD_D0 I/O
19 PWM0 O 2 16-bit PWM output. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level.
The OS core can be controlled in real time via UART3
20 PWM1 O
21 P3.3 I/O If using RX8130 or SD2058 I2C RTC to connect to both IOs, SCL should be connected to P3.2,and SDA connected to P3.3 in parallel with 10K resistor pull-up to 3.3V.
22 P3.2 I/O
23 P3.1/EX1 I/O It can be used as an external interrupt 1 input at the same time, and supports both low voltage level or trailing edge interrupt modes.
24 P3.0/EX0 I/O It can be used as an external interrupt 0 input at the same time, and supports both low voltage level or trailing edge interrupt modes
25 P2.7 I/O IO interface
26 P2.6 I/O IO interface
27 P2.5 I/O IO interface
28 P2.4 I/O IO interface
29 P2.3 I/O IO interface
30 P2.2 I/O IO interface
31 P2.1 I/O IO interface
32 P2.0 I/O IO interface
33 P1.7 I/O IO interface
34 P1.6 I/O IO interface
35 P1.5 I/O IO interface
36 P1.4 I/O IO interface
37 P1.3 I/O IO interface
38 P1.2 I/O IO interface
39 P1.1 I/O IO interface
40 P1.0 I/O IO interface
41 UART4_TXD O UART4
42 UART4_RXD I
43 UART5_TXD O UART5
44 UART5_RXD I
45 P0.0 I/O IO interface
46 P0.1 I/O IO interface
47 CAN_TX O CAN interface
48 CAN_RX I
49 UART2_TXD O UART2(UART0 serial port of OS core)
50 UART2_RXD I

圆



Степень применения [Основные параметры]
Ультратонкая COF-структура
Диагональ [Дисплей]
2.1"
Разрешение [Дисплей]
480×480
В наличии
Да
ASIC T5L [Информация об ASIC]
T5L0
