DMG19108C320_05WTC DWIN T5L2 UART HMI 32" IPS 2K HD ЖК-дисплей с FSK коммерческого класса с сенсорной ёмкостной панелью

DMG19108C320_05WTC DWIN T5L2 UART HMI 32" IPS 2K HD ЖК-дисплей с FSK коммерческого класса с сенсорной ёмкостной панелью

Описание товара:

DMG19108C320_05WTC DWIN T5L UART HMI 32" IPS 2K HD ЖК-дисплей с FSK коммерческого класса с сенсорной ёмкостной панелью;
Основанный на трех чипах T5L2, работающий под управлением системы DGUS II;
Со встроенным зуммером, RTC и интерфейсом динамика;
32.0-дюймовый, 1920*1080 пикселей, широкий угол обзора IPS, смарт-экран 2K HD;
UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232;
Поддержка функции камеры FSK (без интерфейса камеры FSK на заводе;
Зарезервирован только его контур, необходимо настроить, чтобы добавить интерфейс камеры FSK);
Поддержка воспроизведения аудио и видео.

Описание товара

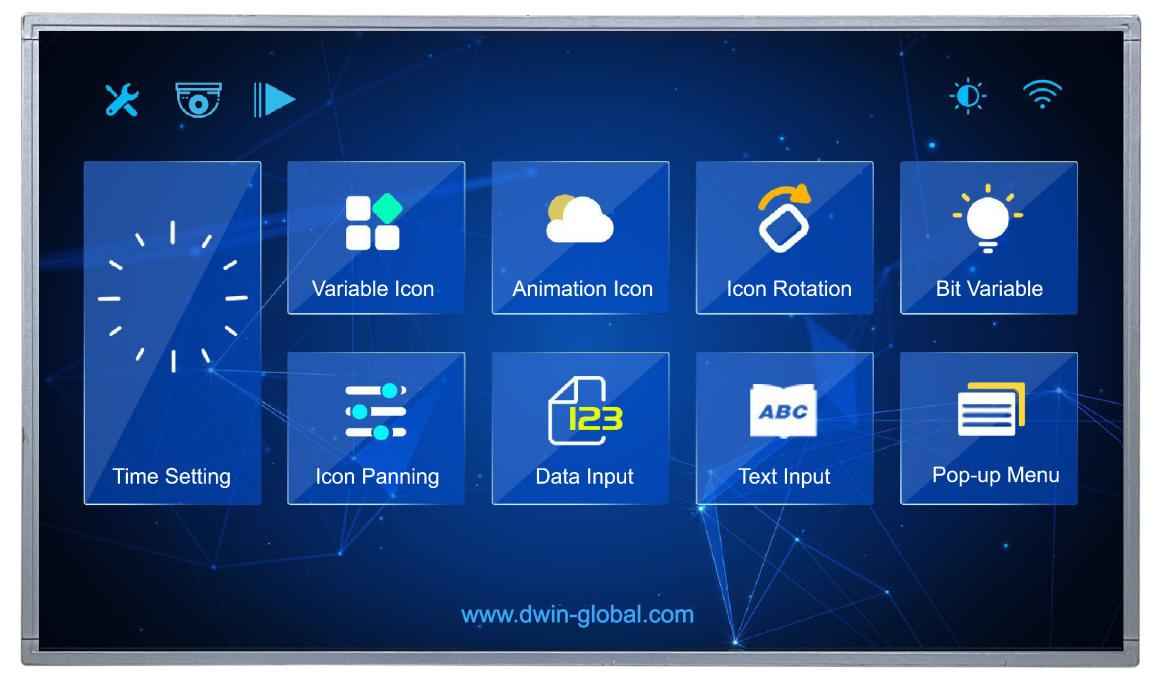

DWIN T5L UART HMI 32" IPS 2K HD ЖК-дисплей с FSK коммерческого класса с сенсорной ёмкостной панелью
DMG19108C320_05WTC

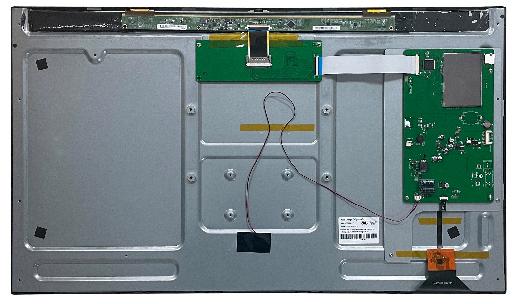

Шаблон печатной платы

ASIC Information

T5L2 ASIC*3

Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

Display

Color	24-bit 8R8G8B
LCD Type	IPS, TFT LCD
Viewing Angle	Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Display Area（A.A）	698.40mm (W)×392.85mm (H)
Resolution	1024×768 Pixel
Backlight	LED
Brightness	DMG19108C320_05WTC:250nit

Touch parameters

Type	CTP (Capacitive touch panel）
Structure	G+FF structure with surface cover of tempered glass
Touch Mode	Support point touch and drag
Surface Hardness	6H
Light Transmittance	Over 90%
Life	Over 1,000,000 times touch

Reliability Test

Working Temperature	0℃~50℃ (24V @ 60% RH)
Storage Temperature	-20℃~60℃
Working Humidity	10%~90%RH

Voltage & Current

Power Voltage	15~36V, typical value of 24V
Operation Current	VCC = 24V, Backlight on,1330mA
Operation Current	VCC = 24V, Backlight off,250mA

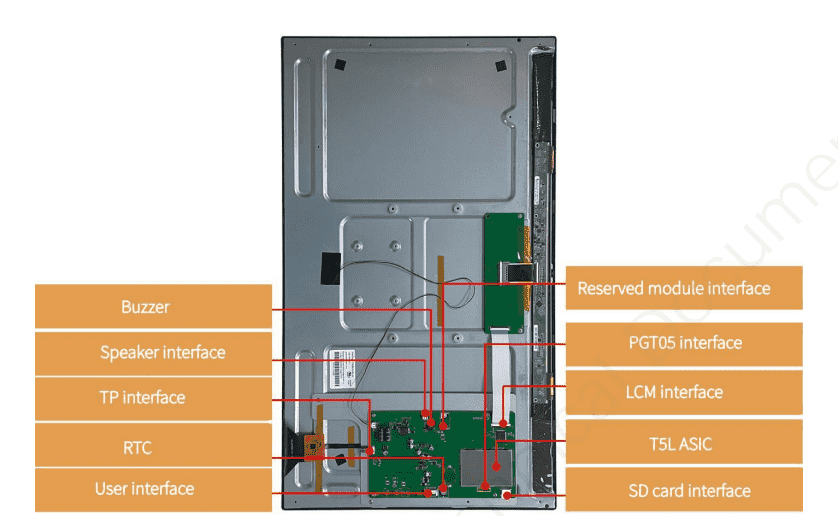

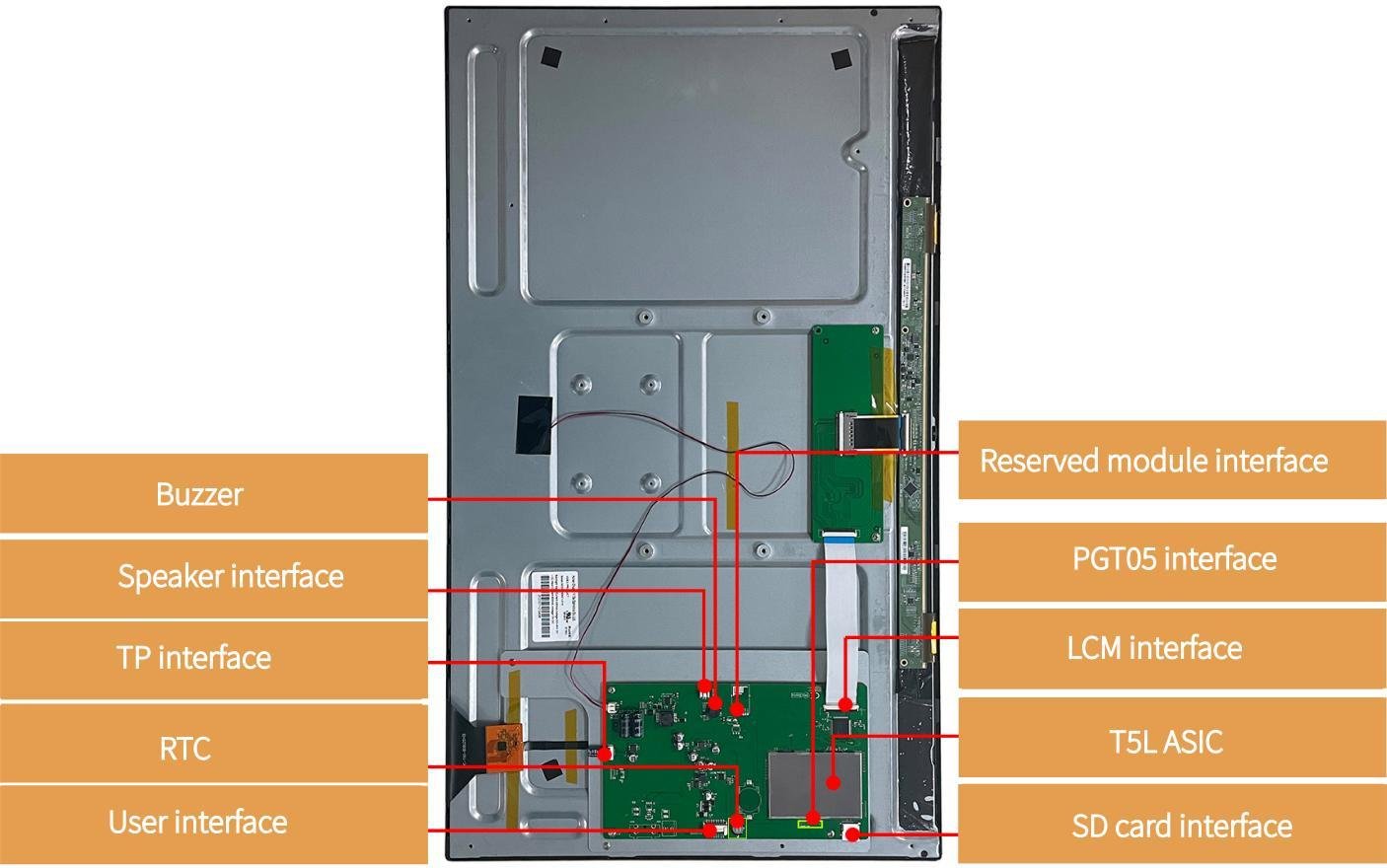

Interface

LCM interface	Connector 50Pin_0.5mm, LVDS interface
CTP interface	FPC6_1.0mm, IIC interface
Baudrate	3150~3225600bps
Output Voltage	Output 1,Iout = -4mA;4.78~5.0 V
Output Voltage	Output 0,Iout =4mA;0~0.4 V
Input Voltage （RXD）	Input 1;2.5~5.0V
Input Voltage （RXD）	Input 0;1.0V
Mode	UART2: ON=TTL/CMOS; OFF=RS232
Expand Flash	Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash

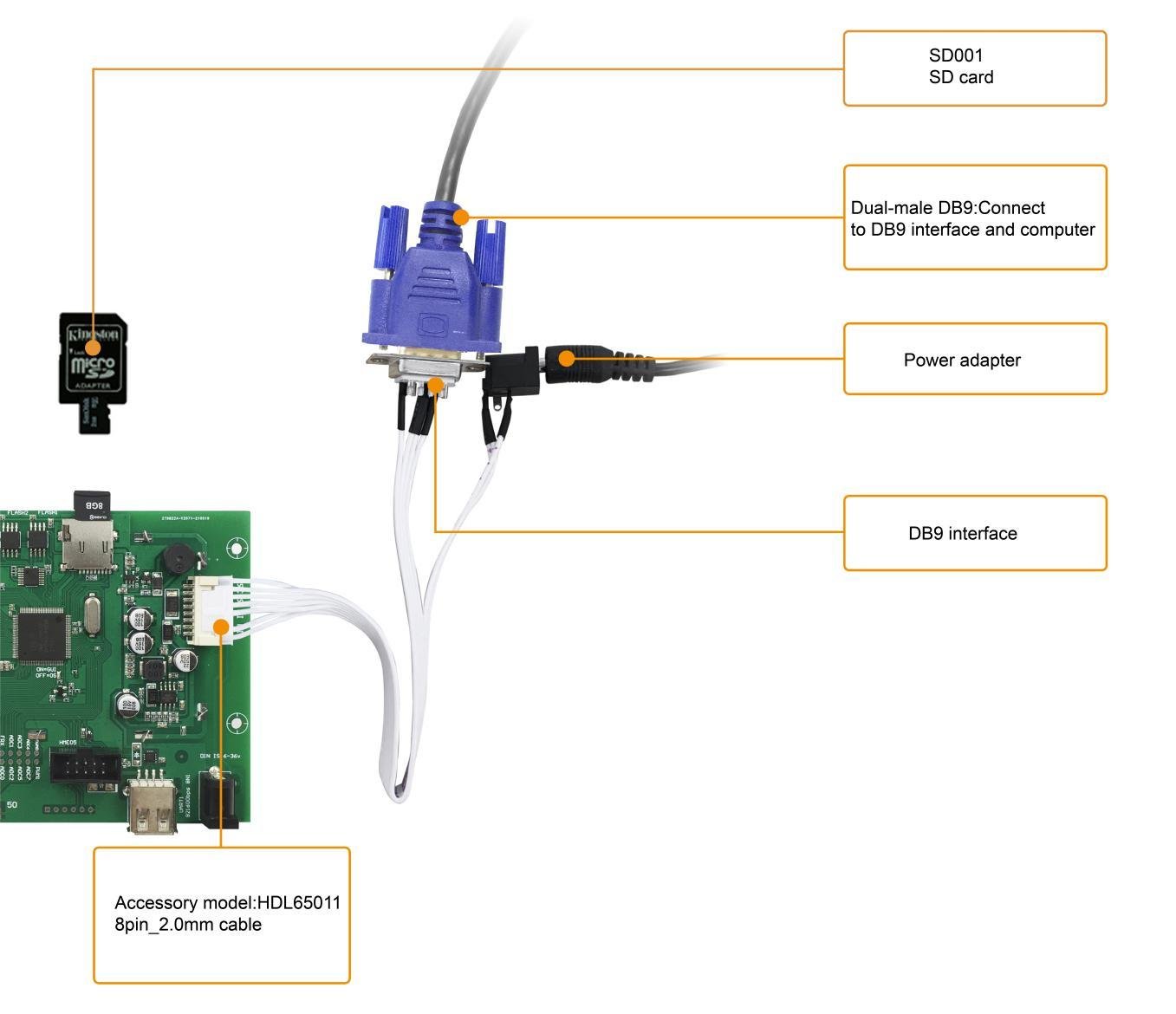

Interface Cable	8Pin_2.0mm
Speaker	2Pin_2.0mm socket, speaker interface
SD interface	FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module interface	Wi-Fi module: connect to the cloud platform to update remotely
PGT05 interface	When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Peripheral

DMG19108C320_05WTC

Capacitive touch panel, Speaker,RTC,Buzzer

Application

Характеристики

Основные параметры
Степень применения	Коммерческий класс
Дисплей
Диагональ	32"
Разрешение	1920×1080
Срок жизни	≥ 20 000ч
Яркость	250 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS TFT LCM ,wide viewing angle	Другие товары
Угол обзора（V.A.)	Широкий угол обзора: 85°/85°/85°/85° (L/R/U/D)
Область отображения (Active Area, A.A.)	698.40×392.85
Подсветка	LED
Размеры
Размеры (ШxВxГ), мм	725.20×422.70×29.00
Установочные размеры, мм	200×100
Пользовательский интерфейс и периферия
Периферия	Capacitive touch panel, Speaker,RTC,Buzzer
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+FF с поверхностным покрытием из закаленного стекла
Сенсорный режим	Одноточечное касание, поддержка непрерывного скользящего касания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 прикосновений
Напряжение и ток
Напряжение питания, В	15~36В, тип. 24V
Напряжение питания, тип.	24V	Другие товары
Рабочий ток	VCC = 24V, Backlight on. 1330mA VCC = 24V, Backlight off, 250mA
Рабочая среда
Рабочая температура	0℃~50℃ (24V @ 60% RH)
Температура хранения	-20℃~60℃
Рабочая влажность	10%~90%RH
Интерфейс
LCM интерфейс	Connector 50Pin 0.5mm, LVDS interface
CTP интерфейс	FPC6_1.0mm, IIC interface
Скорость передачи данных	3150~3225600 bps
Выходное напряжение	Output 1: Iout = -4mA; 4.78~5.0V. Output 0: Iout =4mA; 0~0.4V
Входное напряжение (RXD)	Input 1:2.5~5.0V. Input 0: 1.0V
Входной интерфейс	UART2: ON=TTL/CMOS; OFF=RS232
SD card slot	Drawer type card slot(Max 64G)
Разъем	8Pin_2.0mm
Динамик	2Pin_2.0mm socket, speaker interface
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Interface
FSK Bus	Да
Память
Flash расширение	Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Массовое производство в 2019 году: 1 Мбайт флэш-памяти на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить
Версия Datasheet	2023-03-15
Datasheet
Вес и габариты
Высота (мм)	29
Ширина (мм)	422.7
Вес (грамм)	5310
Прочие
Гарантия	1 год
Страна бренда	Китай
