DMG80600L104_01W DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей потребительского класса
6 844.03 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WTR
-
-
Яркость [Дисплей]
-
200 nit
-
250 nit
-
-
- DMG80600L104_01W DWIN T5L1 UART 10.4" TN ЖК-дисплей потребительского класса.
- На основе ASIC T5L собственной разработки, 10.4 дюйма, 16.7 млн цветов, TFT LCD 800*600 пикселей.
- Соединительный провод 8Pin_2.0 мм.
- Двойная система разработки: DGUS II/ TA (набор инструкций).
- Резистивный/емкостный сенсорный экран опционально.
- Простая в использовании разработка графического интерфейса DWIN DGUS версии 7.6, не требующая навыков кодирования.
- С графическим интерфейсом и двухъядерной операционной системой, графический интерфейс с широкими возможностями управления. Ядро DWIN OS открыто для повторной разработки пользователем с помощью языка DWIN OS или KEIL C51.

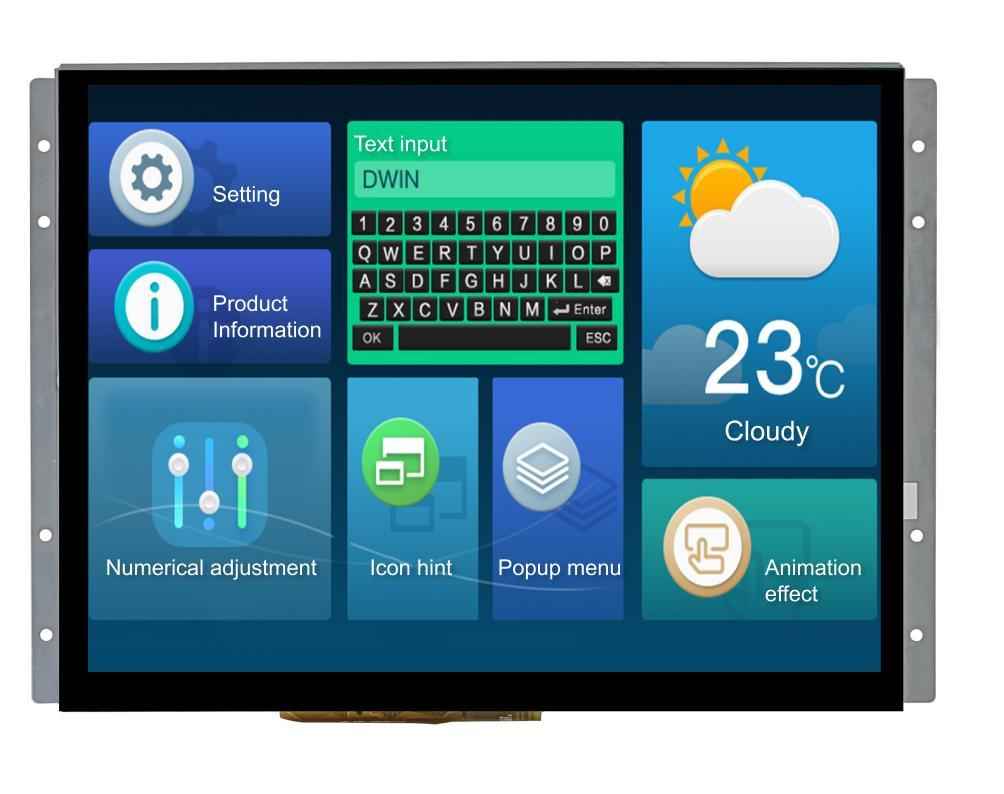

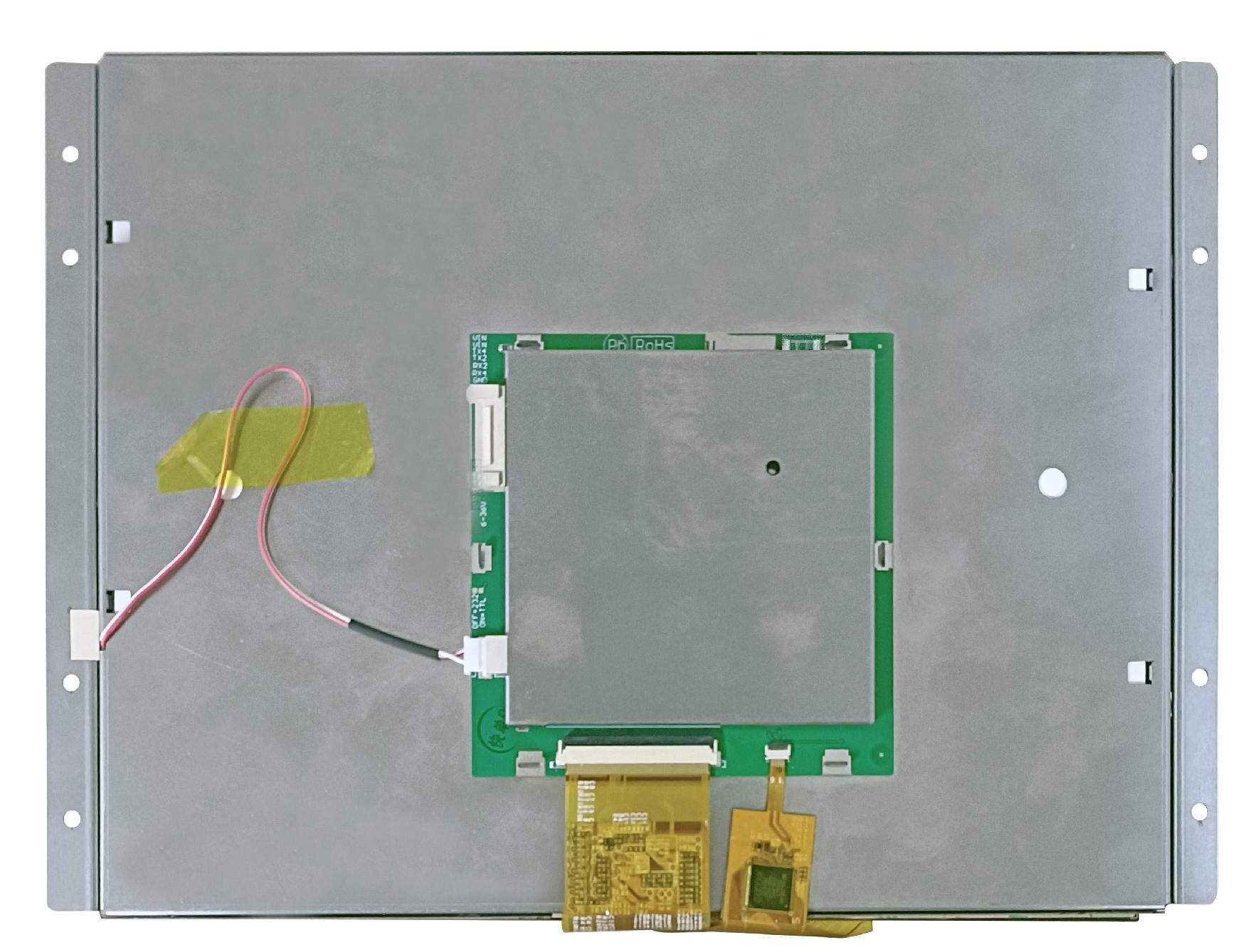

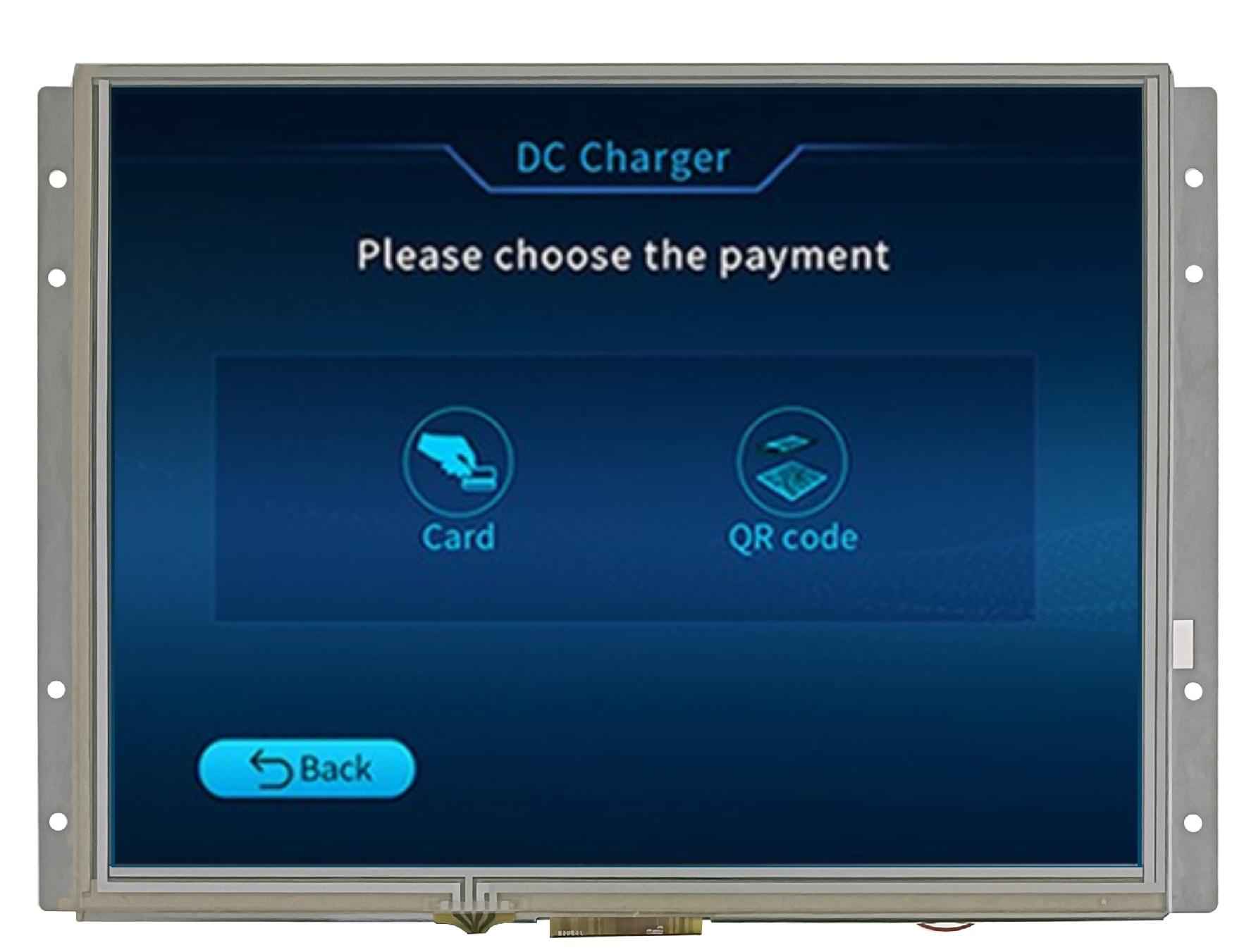

DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей потребительского класса
DMG80600L104_01W

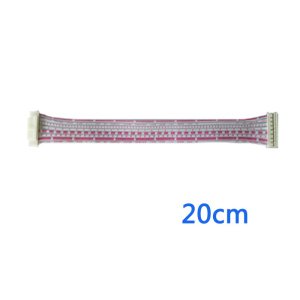

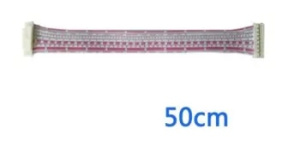

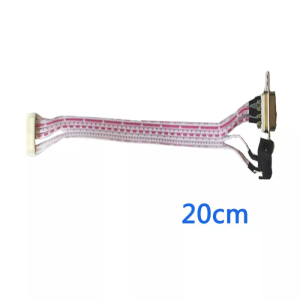

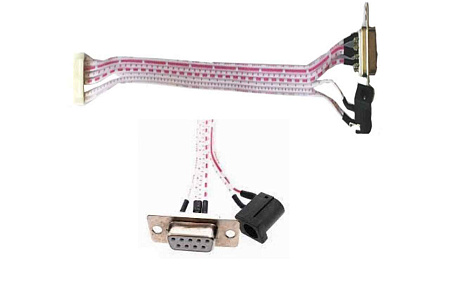

Аксессуары
ASIC Information
| T5L1 ASIC | Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times |
Display
| Color | 24-bit 8R8G8B |
| LCD Type | TN, TFT LCD |
| Viewing Angle | Wide viewing angle, 85°/85°/85°/85° (L/R/U/D) |
| Display Area（A.A） | 211.2mm (W) ×158.4mm (H) |
| Resolution | 800×600 pixels (0°/90°/180°/270°) |
| Backlight | LED |
| Brightness |
DMG80600L104_01WTC:250nit DMG80600L104_01WTR:200nit |
Touch Parameters
| Type | RTP (Resistive touch panel) |
| Structure | ITO film + ITO glass |
| Touch Mode | Single point touch, support continuous sliding touch |
| Surface Hardness | 3H |
| Light Transmittance | Over 80% |
| Life | Over 1,000,000 times touch |
| Type | CTP (Capacitive touch panel) |
| Structure | G+FF structure with surface cover of tempered glass |
| Touch Mode | Single point touch, support continuous sliding touch |
| Surface Hardness | 6H |
| Light Transmittance | Over 90% |
| Life | Over 1,000,000 times touch |
Voltage & Current
| Power Voltage | 6~36V, typical value of 12V |
| Operation Current | VCC=12V, max backlight,370mA |
| VCC=12V, backlight off,120mA |
Reliability Test
| Working Temperature | -20℃~70℃ (5V @ 60% RH) |
| Storage Temperature | -30~80℃ |
| Working Humidity | 10%~90%RH, typical value of 60% RH |

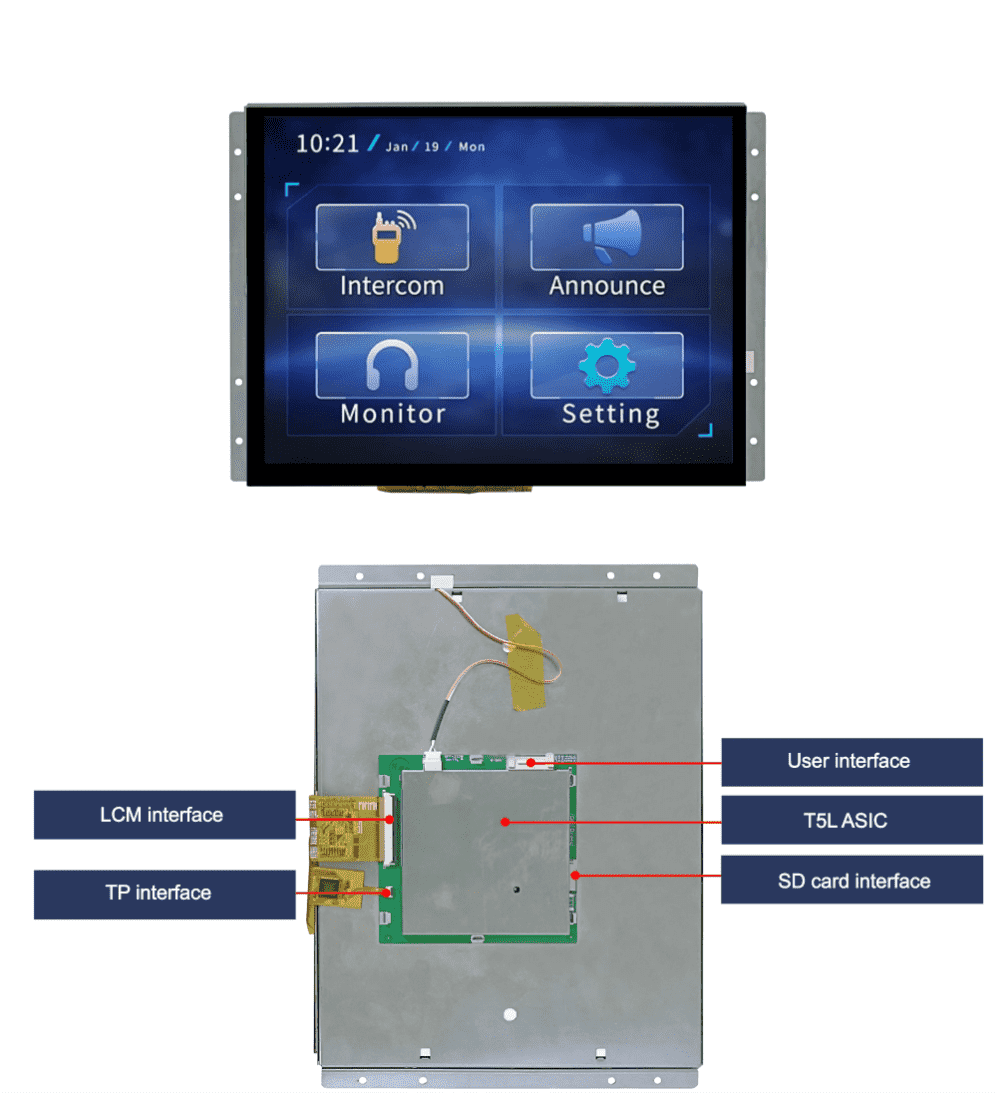

Interface
| LCM interface | FPC60_0.5mm, RGB interface |
| Baudrate | 3150~3225600bps, typical value of 115200bps |
| Output Voltage | Output 1, Iout = -4mA;2.7~3.2 V |
| Output 0, Iout = 4mA;0.1~0.4 V | |
|
Input Voltage （RXD） |
Input 1；2.4~5.5V |
| Input 0；0~1.0V | |
| User Interface |
8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232;(Only available after OS configuration) |
| Flash | 16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times |
| Buzzer | 3V passive buzzer. Power: <1W |
| SD interface | FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s |
| PGT05 interface | When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal |
Peripheral
| DMG80600L104_01WTR | Resistive touch panel, Buzzer |
| DMG80600L104_01WTC | Capacitive touch panel, Buzzer |
Application
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
- Степень применения [Основные параметры]
- Потребительский класс
- Диагональ [Дисплей]
- 10.4"
- Разрешение [Дисплей]
- 800×600
- Срок жизни [Дисплей]
- ≥ 10 000ч
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- TN, TFT LCD
- Угол обзора（V.A.) [Дисплей]
- Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 211.2×158.4
- Область просмотра (View Area, V.A.) [Дисплей]
- 211.7×158.9
- Подсветка [Дисплей]
- LED
- Напряжение питания, В [Напряжение и ток]
- 6...36В, тип. 12V
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Рабочий ток [Напряжение и ток]
- 370mA VCC=12V, max backlight 120mA VCC=12V, backlight off
- Рабочая температура [Рабочая среда]
- -20...70℃ (12V @ 60% RH)
- Температура хранения [Рабочая среда]
- -30...80℃
- Рабочая влажность [Рабочая среда]
- 10...90%RH, typical value of 60% RH
- Скорость передачи данных [Интерфейс]
- 3150~3225600 bps, typical value of 115200 bps
- Входной интерфейс [Интерфейс]
- UART2: ON=TTL/CMOS; OFF=RS232 (Default RS232) UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
- Разъем [Интерфейс]
- 8Pin_2.0mm
- Формат данных [Интерфейс]
- UART2: N81 UART4: N81/E81/O81/N82 , 4 modes (OS configuration)
- Номинальная мощность [Электрические характеристики]
- <5W
- В наличии
- Да
- ASIC T5L [Информация об ASIC]
- T5L1
- Datasheet [Datasheet]
- ЗагрузитьЗагрузить
- Версия Datasheet [Datasheet]
- 2023-08-14
- Гарантия
- 1 год
- Страна бренда
- Китай
