Артикул: DMG80480S070_03WTR

Описание товара:

  • DMG80480S070_03W DWIN T5L1 UART HMI 7" IPS ЖК-дисплей для суровых условий эксплуатации.
  • Основан на T5L1, работает под управлением системы DGUS II.
  • 7.0-дюймовый, разрешение 800*480 пикселей, 16,7 млн цветов, IPS-TFT-LCD, широкий угол обзора.
  • Способен работать в сверхшироком диапазоне температур от -40 до 85℃ с конформным покрытием.
  • Поддержка связи RS232 и RS485.
  • Загрузка через SD-карту или онлайновый последовательный порт.
  • Простой в использовании графический интерфейс DWIN DGUS версии 7.6 Development.no требуются навыки кодирования.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Применение в суровых условиях
Диагональ
7.0"
Разрешение
800×480
Срок жизни
≥ 50 000ч
Защитное покрытие
Есть
Периферия
DMG80480S070_03WN No touch,RTC, Speaker / DMG80480S070_03WTR Resistive touch, RTC, Speaker
Цветность
Тип ЖК-дисплея
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

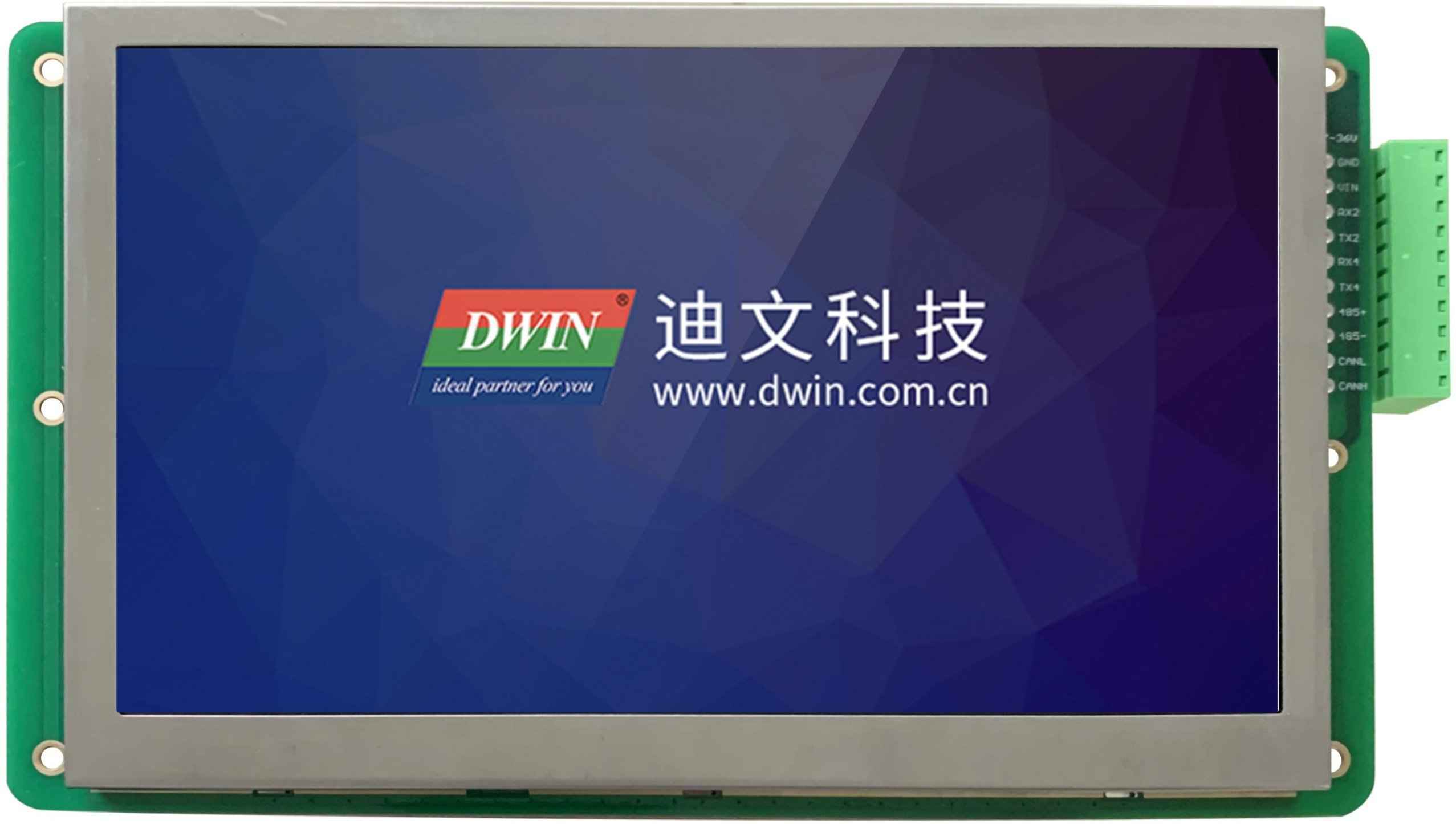

DWIN T5L1 UART HMI 7" IPS ЖК-дисплей для суровых условий эксплуатации
DMG80480S070_03W

Схема PCB模板

T5L1 ASIC Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times
LCM interface FPC40_0.5mm, RGB interface
RTP interface FPC4_1.0mm
User interface 10Pin_3.81mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash 32MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Expand Flash Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash +512Mbytes NAND Flash
Speaker Onboard speaker. Power: <2W
RTC Super-capacitor for power supply. Accuracy: ±20ppm@25℃. It can work normally for 7 days after power failure
SD card interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module interface Wi-Fi module: connect to the cloud platform to update remotely USB module: download files by USB flash disk
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Display parameters

LCD Type IPS-TFT-LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85°(L/R/U/D)
Resolution 800×480 pixels (support 0°/90°/180°/270°)
Color 24-bit 8R8G8B
Active Area (A.A.) 152.40mm (W)×91.40mm (H)
View Area (V.A.) -
Backlight Mode LED
Backlight Service Life >50000 hours (Time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness)
Brightness DMG80480S070_03WN:1000nit
DMG80480S070_03WTR:800nit
Brightness Control 0~100 grade (When the brightness is adjusted to 1%~30%of the maximum brightness, flickering may occur and is not recommended to use in this range)

Touch parameters

Type RTP (Resistive touch panel)
Structure ITO glass + ITO film
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch

Serial interface parameters

Mode UART2: RS232
UART4: RS232( Only available after OS configuration)
UART5: RS485( Only available after OS configuration)
CAN*1
UART2,4
Voltage Level
Test Condition Min Typ Max Unit
Output 1 - -5.0 -3.0 V
Output 0 3.0 5.0 - V
Input 1 -15.0 -5.0 - V
Input 0 - 5.0 15.0 V
UART2,4
Baud Rate
3150~3225600bps, typical value of 115200bps
UART5
Voltage Level
Test Condition Min Typ Max Unit
Output 1 2.5 5.0 - V
Output 0 - -5.0 -2.5 V
Input 1 0 2.5 - V
Input 0 - -2.5 -0.2 V
UART5
Baud Rate
3150~921600bps, typical value of 115200bps
Data Format UART2: N81
UART4: N81/E81/O81/N82 ,4 modes (OS configuration)
UART5: N81/E81/O81/N82 ,4 modes (OS configuration)
Interface Cable 10Pin_3.81mm

Electrical specifications

Rated Power <6W
Operating Voltage 7~36V, typical value of 12V
Operating Current 430mA VCC=12V, max backlight
60mA VCC=12V, backlight off
Recommended power supply: 12V 1A DC

Operating environment

Operating Temperature -40℃~85℃ (12V @ 60% RH)
Storage Temperature -40℃~85℃
Conformal Coating Yes
Operating Humidity 10%~90%RH, typical value of 60% RH

Peripheral

DMG80480S070_03WN No touch,RTC, Speaker
DMG80480S070_03WTR Resistive touch, RTC, Speaker

Application

S



Характеристики

Основные параметры
Степень применения Применение в суровых условиях
Защитное покрытие Есть
Дисплей
Диагональ 7.0"
Разрешение 800×480
Срок жизни ≥ 50 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость _03WN:1000nit / _03WTR:800nit
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 152.40×91.40
Подсветка LED
Яркость 800 nit
Пользовательский интерфейс и периферия
Периферия DMG80480S070_03WN No touch,RTC, Speaker / DMG80480S070_03WTR Resistive touch, RTC, Speaker
Напряжение и ток
Напряжение питания, В 7~36В, тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток 430mA VCC = +12V,VCC = +12V, Backlight on 60mA VCC = +12V,VCC = +12V, Backlight off
Рабочая среда
Рабочая температура -40℃~85℃ (12V @ 60% RH)
Температура хранения -40℃~85℃
Рабочая влажность 10%~90%RH, typical value of 60% RH
Интерфейс
LCM интерфейс FPC40_0.5mm, RGB interface
RTP интерфейс FPC4_1.0mm
Скорость передачи данных 3150~3225600 bps, typical value of 115200 bps
Пользовательский интерфейс 10-контактный разъем 3,81 мм для питания и последовательной связи. Скорость загрузки (типовое значение): 12 Кбайт/с.
SD card slot FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
RTC (Super-capacitor) Суперконденсатор для питания. Точность: ±20ppm при 25℃. Он может работать нормально в течение 7 дней после сбоя питания.
Зарезервированный RTC интерфейс Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления. Модуль USB: загрузка файлов с флэш-накопителя USB.
Разъем 10Pin_3.81mm
Формат данных UART2: RS232. UART4: RS232(Only available after OS configuration). UART5: RS485(Only available after OS configuration) CAN*1
Интерфейс динамика Бортовой динамик.Мощность: 2 Вт Другие товары
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления. Модуль USB: загрузка файлов с флэш-накопителя USB.
Interface
RS485 Есть
RS485 Interface UART5: RS485(Only available after OS configuration)
CAN Есть
Память
Flash расширение Возможность расширения до 64 байт NOR Flash или 48 Мбайт NOR Flash + 512 Мбайт NAND Flash
Flash память 32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <6W
Информация об ASIC
ASIC T5L T5L1
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2022-11-14
Datasheet
Размеры
Размеры (ШxВxГ), мм 192.00×117.00×22.70
Установочные размеры, мм 168.90(+0.3mm)×110.70(+0.3mm)
Сенсорные параметры
Тип Touch-панели RTP
Твердость поверхности 3H
Светопропускание Более 80%
Вес и габариты
Ширина (мм) 117
Вес (грамм) 435
Прочие
Гарантия 1 год
Страна бренда Китай
Страна производства Китай
Артикул DMG80480S070_03WTR

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

DMG80480S070_03WN.pdf Datasheet , 2.91 МБ
DMG80480S070_03WTR.pdf Datasheet , 2.91 МБ
