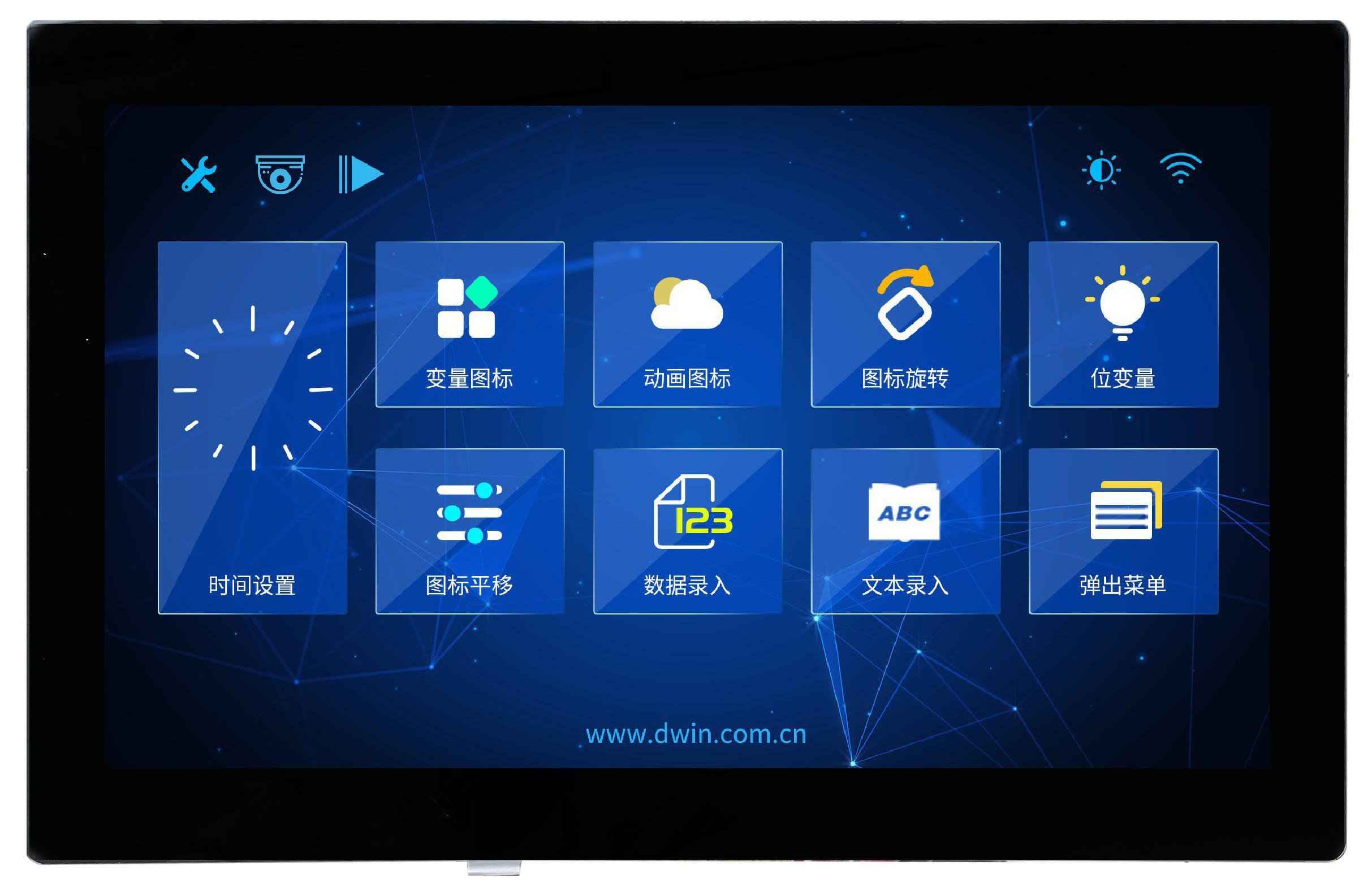

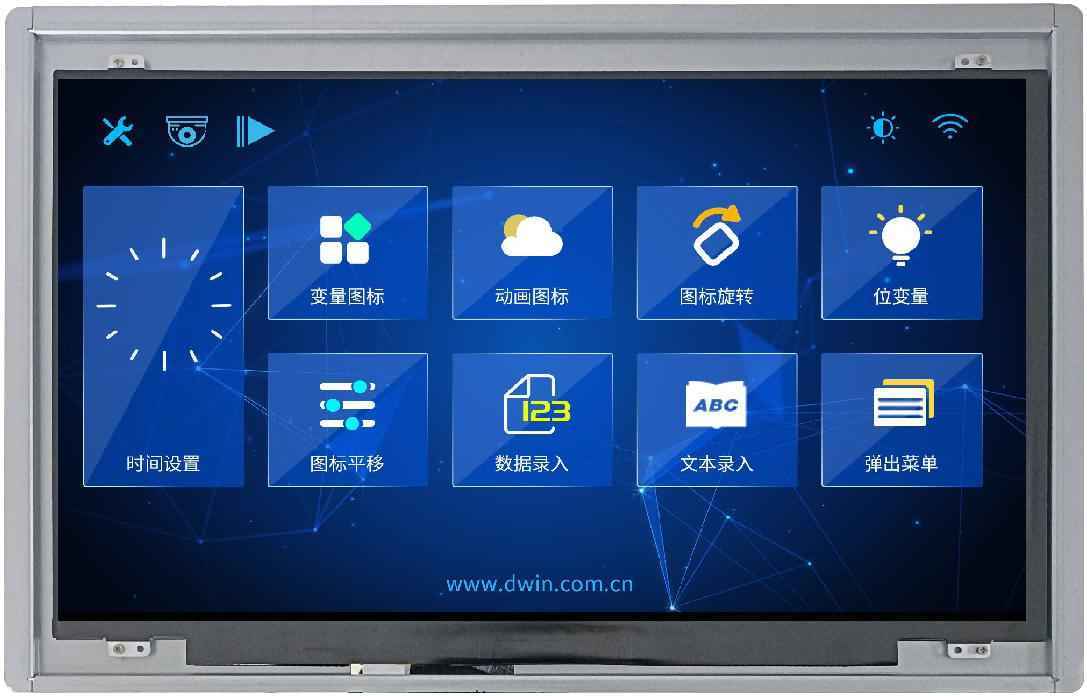

DMG19108C156_05W DWIN T5L2 UART HMI 15.6" IPS ЖК-дисплей коммерческого класса

DMG19108C156_05W DWIN T5L2 UART HMI 15.6" IPS ЖК-дисплей коммерческого класса

Описание товара:

DMG19108C156_05W DWIN T5L2 UART HMI 15.6" IPS ЖК-дисплей коммерческого класса.
Со встроенным зуммером, RTC, шинным интерфейсом FSK и интерфейсом динамика.
Емкостный сенсорный экран со структурой GFF (резистивный/отсутствует).
15.6-дюймовый, 1920*1080 пикселей, IPS, широкий угол обзора, смарт-экран 2K HD.
UART2: ВКЛ=TTL/CMOS; ВЫКЛ=RS232.
На базе двойного чипа ASIC T5L2, работающего под управлением системы DGUS II.

Описание товара

DWIN T5L2 UART HMI 18.5" IPS-TFT ЖК-дисплей коммерческого класса
DMG19108C156_05W

ASIC T5L2 IPS-TFT-LCD 15.6 дюйма, 1920*1080 пикселей, 16.7М цветов, широкий угол обзора, 2K HD smart screen, со встроенным зуммером, RTC, интерфейсом шины FSK и интерфейсом динамика, емкостный сенсорный экран со структурой GFF, коммерческого класса. На базе двойного чипа T5 L2, работающего под управлением системы DGUS II

Приложения

DMG19108C156_05WTC front

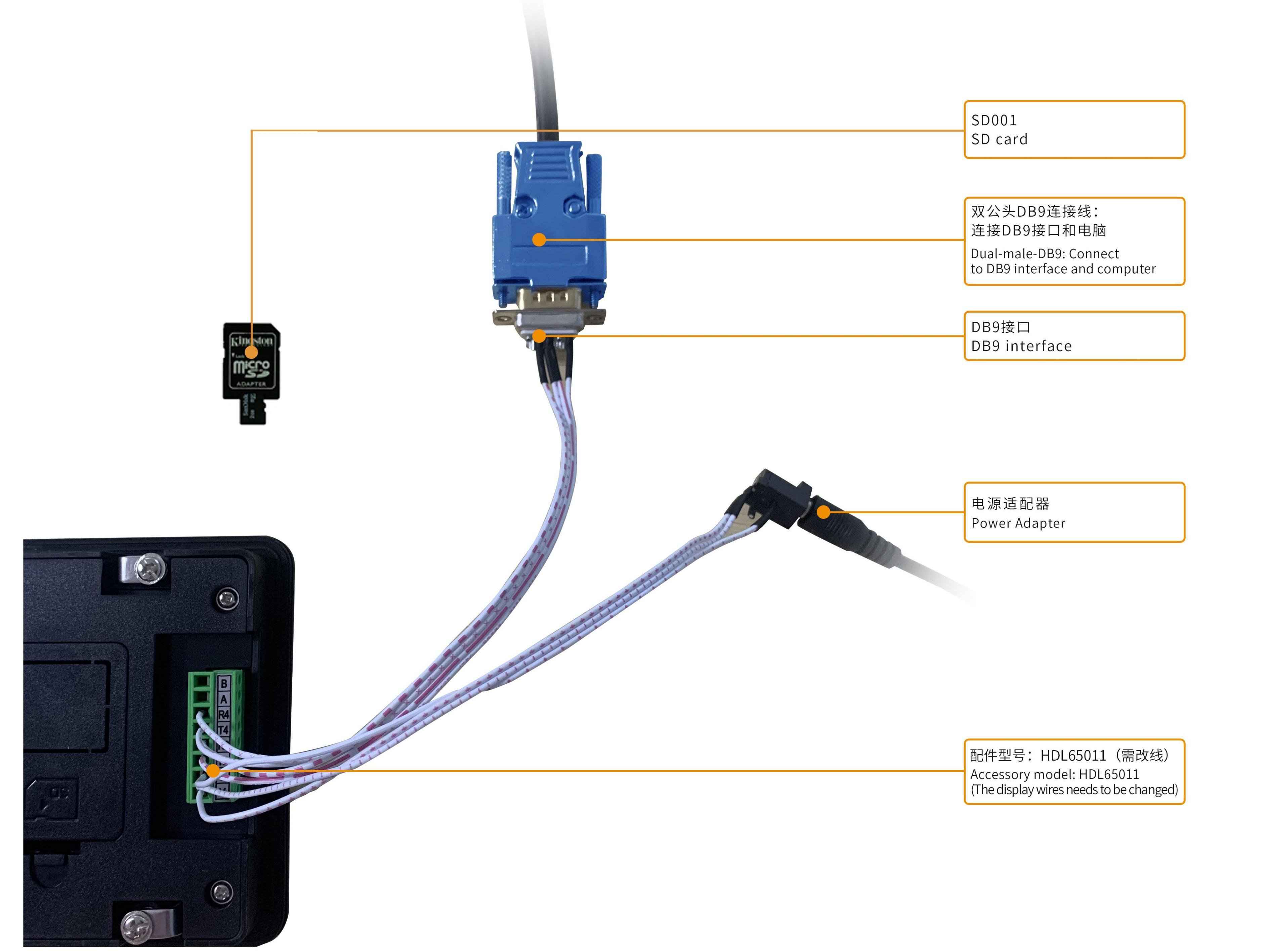

Аксессуары

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	15.6"
Разрешение	1920×1080
Срок жизни	≥ 20 000ч
Яркость	200 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	_05WTC: 250nit / _05WTR: 200nit / _05WN: 300nit
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	343.16×192.60
Область просмотра (View Area, V.A.)	342.16×191.59
Подсветка	LED
Яркость	250 nit
Размеры
Размеры (ШxВxГ), мм	389.2×248.6×18.3
Вес нетто	1560
Установочные размеры, мм	369.5(+0.5)×233.8(+0.5)
Размеры (ШxВxГ), мм	389.2×248.6×18.3
Установочные размеры, мм	369.5(+0.3mm)×233.8(+0.3mm)
Пользовательский интерфейс и периферия

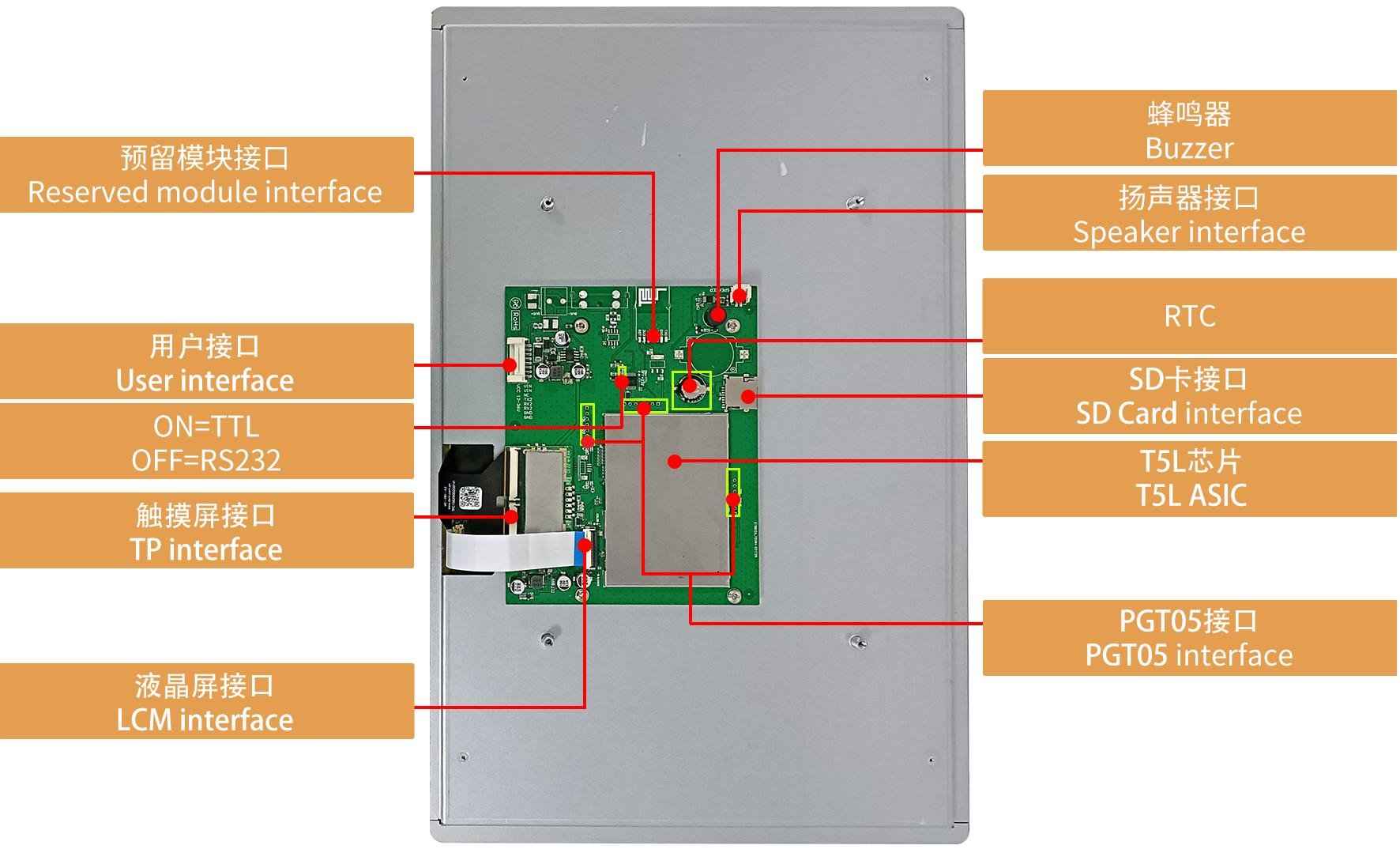

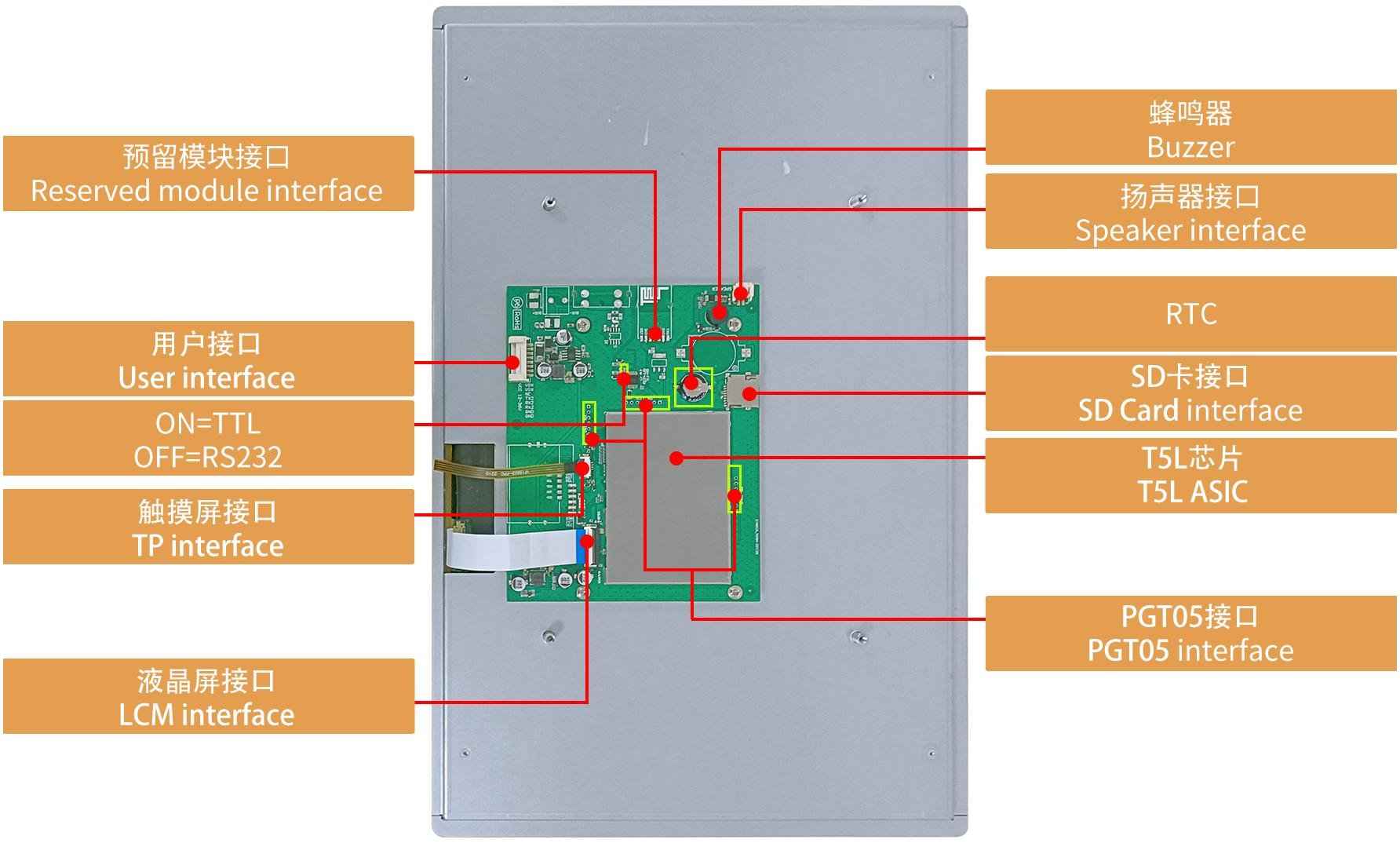

Периферия	DMG19108C156_05WTC Емкостный сенсорный экран, зуммер, RTC, динамик, интерфейс шины FSK
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура G+FF с поверхностным покрытием из закаленного стекла
Сенсорный режим	Поддержка точки касания и перетаскивания
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	12~36В
Напряжение питания, тип.	24V	Другие товары
Рабочий ток	VCC = +24В, подсветка включена: 580 мА. VCC = +24В, подсветка выключена: 180 мА
Рабочая среда
Рабочая температура	0~50℃
Температура хранения	-20~60℃
Рабочая влажность	10%~90% относительной влажности
EFT test	Air discharge ±4KV Normal operation
Интерфейс
LCM интерфейс	FPC30 0.5mm, eDP interface
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с тип. 115200 бит/с
Выходное напряжение	Выход 1: Iвых = -4 мА; 4.78~5.0В. Выход 0: Iвых = 4 мА; 0.4В
Входное напряжение (RXD)	Вход 1: 2.5~5.0В. Вход 0: 1.0В
Входной интерфейс	UART2: N81, ON=TTL/CMOS; ВЫКЛ=RS232
Пользовательский интерфейс	Гнездо 8Pin_2,0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем	8Pin_2.0mm
Формат данных	UART2: N81
Динамик	Гнездо 2Pin_2.0 мм, интерфейс динамика
PGT05 интерфейс	В случае случайного сбоя продукта вы можете использовать PGT05 для обновления DGUS ядра и возврат продукта в нормальное состояние
Interface
FSK Bus	Да
FSK Bus Interface	Разъемы тюльпан и 2х контактный коннектор не распаяны
Память
Flash расширение	Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash (внутри экрана)
Электрические характеристики
Номинальная мощность	<10W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2023-01-04
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG19108C156_05WTC
